DIN sínes multifunkciós időkapcsolórelé, 1 áramkör, 240V/1A, Finder 80.71.0.240.0000 vásárlása

Elektronikus, többfunkciós időrelé forgókapcsolóval időintervallumok beállításához. Alkalmas DIN-sínre történő szerelésre.

Egy diagram mutatja az elektromos készülék méreteit milliméterben: magasság 88,8, szélesség 17,5, mélység 60,8. Gyártó: 'Finder'.

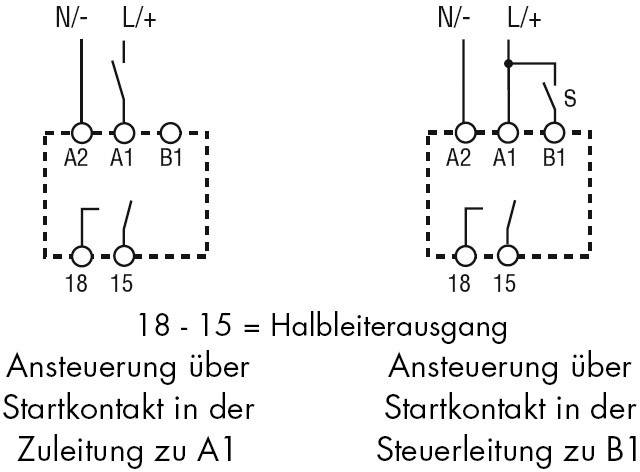

Kapcsolási rajz két kapcsolással: baloldalon indítási érintkezőn keresztüli vezérlés A1 betáplálási vezetékében, jobboldalon B1 vezérlővezetékében.

1/3

Termék típus

Időrelé

Kivitel

Multifunkció

Funkciók

Megszólalás késleltetés

Bekapcsoláskor törlés

Villogó szimmetrikus, impulzuskezdő

Visszaesés késleltetés kezdő kontaktussal

Megszólalás- és visszaesés késleltetés

Bekapcsoló-impulzusérintkező kezdő kontaktussal

Üzemi feszültség (min.)

24 V/DC

24 V/AC

Max. üzemi feszültség

240 V/DC

240 V/AC

Adatlap (PDF)

Szállítás: 8. 31. H.

72 db

Szám

Összesen (24 402 Ft / Darab)

24 402 Ft

ÁFA nélkül

Jogellenes tartalom bejelentése

Főbb jellemzők

DIN sínes multifunkciós időkapcsolórelé, 1 áramkör, 240V/1A, Finder 80.71.0.240.0000

6 időtartomány 24 óra

Műszaki adatok

Impulzus idő: (ha a működtetés B1-en keresztül történik) 50 ms
Ismétlődési idő: 50 ms

Termék típus: Időrelé

Gyártói szám: 80.71.0.240.0000

Kivitel: Multifunkció

Csatlakozó: Csavaros kapocs

Funkciók: Megszólalás késleltetés
Bekapcsoláskor törlés
Villogó szimmetrikus, impulzuskezdő
Visszaesés késleltetés kezdő kontaktussal
Megszólalás- és visszaesés késleltetés
Bekapcsoló-impulzusérintkező kezdő kontaktussal

Üzemi feszültség (min.): 24 V/DC
24 V/AC

Max. üzemi feszültség: 240 V/DC
240 V/AC

Üzemi feszültség: 24, 24 - 240, 240 V/DC, V/AC

Érintkező típus: 1 záró

Kapcsolási feszültség (max.): 240 V/DC
240 V/AC

Max. kapcsolási áram: 1 A

Kapcsolási teljesítmény (max.): 2000 VA

Időtartomány (min.): 0.1 mp

Időtartomány (max.): 24 óra

Időtartomány: 2 s
20 s
2 min
20 min
2 h
24 h

Hőmérséklet (min.): -20 °C

Hőmérséklet (max.): +60 °C

: IP20

Szélesség: 17.5 mm

Magasság: 60.8 mm

Mélység: 88.8 mm

Méret: (Sz x Ma x Mé) 17.5 x 60.8 x 88.8 mm

Tartalom: 1 db

Kivitel: Félvezető-időzítő relé multifunkciós

Kapcsolási teljesítmény: 2000 VA

Kapcsolóáram: 1 A

Típus: 80.71.0 240. 0000

Hőmérséklettartomány: -10 - +50 °C

Időtartomány: 6 időtartomány 24 óra óra

Üzemi feszültség: 24 - 240 V DC/AC

: 1 A

: 17.5

: 56.5 mm

: 84 mm

: 10 A

: FALSE

: Screw connection

: 24-240 V

: 24-240 V

: 24-240 V

: AC/DC

: IP20

: 19-265 V

: 19-265 V

: 19-265 V

: AC/DC

UKCA: Igen

Változatok(Az adatok ÁFA- és szállítási költség nélkül értendők)

Kivitel

Csatlakozó

Kapcsolási feszültség (max.)

Max. kapcsolási áram

Funkciók

Érintkező típus

DIN sínes multifunkciós időkapcsolórelé, 1 áramkör, 240V/1A, Finder 80.71.0.240.0000

Rendelési szám:503192

Jelenlegi termék

Multifunkció

Csavaros kapocs

240 V/DC240 V/AC

1 A

Megszólalás késleltetésBekapcsoláskor törlésVillogó szimmetrikus, impulzuskezdőVisszaesés késleltetés kezdő kontaktussalMegszólalás- és visszaesés késleltetésBekapcsoló-impulzusérintkező kezdő kontaktussal

1 záró

Finder 80.51.0.240.0000 80.51.0.240.0000 Időrelé Multifunkció 1 db Időtartomány: 0.1 mp - 24 óra 1 váltó

Rendelési szám:1842261

Multifunkció

Csavaros kapocs

400 V/AC

8 A

Megszólalás késleltetésBekapcsoláskor törlésVillogó szimmetrikus, impulzuskezdőVisszaesés késleltetés kezdő kontaktussalMűködésbe lépés és visszaesés késleltetés kezdő kontaktussalBekapcsoló-impulzusérintkező kezdő kontaktussal

1 váltó

Finder 80.51.0.240.P000 80.51.0.240.P000 Időrelé Multifunkció 1 db Időtartomány: 0.1 mp - 24 óra 1 váltó

Rendelési szám:1842262

Multifunkció

Push-in kapocs

400 V/AC

8 A

1 váltó

Finder 80.01.0.240.0000 Időrelé Multifunkció 10 db Időtartomány: 24 óra (max) 1 váltó Tray

Rendelési szám:2177046

Multifunkció

Csavaros kapocs

400 V/AC

16 A

Megszólalás késleltetésBekapcsoláskor törlésVillogó impulzuskezdőElejtés késleltetésMegszólalás- és visszaesés késleltetésJelformáló

1 váltó

Finder 80.11.0.240.0000 Időrelé Mono funkció 10 db Időtartomány: 0.1 mp - 20 óra 1 váltó Tray

Rendelési szám:2177123

Mono funkció

Csavaros kapocs

400 V/AC

16 A

Megszólalás késleltetés

1 váltó

Finder 80.21.0.240.0000 Időrelé Mono funkció 10 db Időtartomány: 0.1 mp - 20 óra 1 váltó Tray

Rendelési szám:2177124

Mono funkció

Csavaros kapocs

400 V/AC

16 A

Bekapcsoláskor törlés

1 váltó

Finder 80.41.0.240.0000 Időrelé Mono funkció 10 db Időtartomány: 0.1 mp - 20 óra 1 váltó Tray

Rendelési szám:2177125

Mono funkció

Csavaros kapocs

400 V/AC

16 A

Elejtés késleltetés

1 váltó

Finder 80.61.0.240.0000 Időrelé Mono funkció 10 db Időtartomány: 0.1 - 20 mp 1 váltó Tray

Rendelési szám:2177126

Mono funkció

Csavaros kapocs

400 V/AC

8 A

Visszaesés késleltetés segédfeszültség nélkül

1 váltó

Finder 80.71.0.240.0000 Időrelé Multifunkció 10 db Időtartomány: 0.1 mp - 24 óra 1 záró Tray

Rendelési szám:2177127

Multifunkció

Csavaros kapocs

240 V/DC240 V/AC

1 A

1 záró

Finder 80.82.0.240.0000 Időrelé Mono funkció 10 db Időtartomány: 0.1 mp - 20 perc 2 záró Tray

Rendelési szám:2177128

Mono funkció

Csavaros kapocs

400 V/AC

6 A

Visszaesés késleltetés segédfeszültség nélkül

2 záró

Dokumentumok és letöltések

Adatlap

Adatlap 503192 DIN sínes multifunkciós időkapcsolórelé, 1 áramkör, 240V/1A, Finder 80.71.0.240.0000

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 503192 DIN sínes multifunkciós időkapcsolórelé, 1 áramkör, 240V/1A, Finder 80.71.0.240.0000

Információ

Információ 503192 DIN sínes multifunkciós időkapcsolórelé, 1 áramkör, 240V/1A, Finder 80.71.0.240.0000

Leírás

Multifunkciós időzítő relé a következő funkciókkal: Behúzás késleltetés, bekapcsolás törlő, impulzussal kezdődő, elejtés késleltetés, behúzás-/elejtés késleltetés, impulzus formáló.
