Kapcsolóüzem Szabályzó W78-12V 12 V vásárlása

Elektronikai alaplap elektronikus alkatrészekkel: tekercs, kondenzátor, integrált áramkör és csatlakozók. Az elektronikus áramkör fő alkotóeleme.

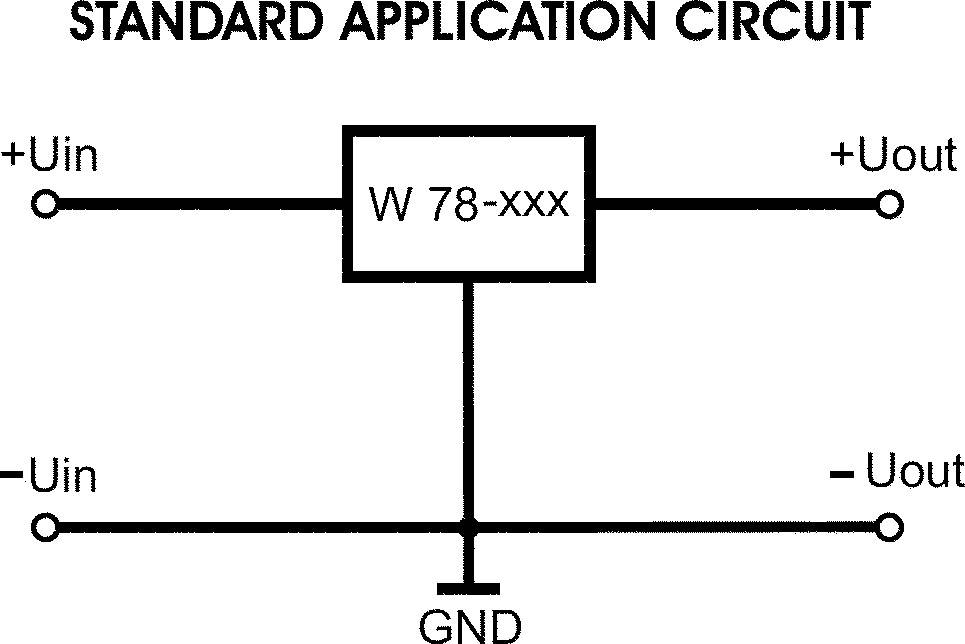

'Szabványos alkalmazási kapcsolási rajz': Az ábra egy 'W 78-xxx' típusú feszültségszabályzót mutat, bemeneti (+Uin, -Uin) és kimeneti (+Uout, -Uout) csatlakozásokkal, valamint földeléssel (GND).

1/2

Termék típus

Feszültségszabályozó DC/DC kapcsolás szabályozó

Ház

Vertikal

Kimenet típus

Tartós

Kimeneti feszültség (min.)

12 V

Áram kimenet

1 A

Adatlap (PDF)

Szállítás: 9. 18. P.

270 db

Mennyiség (db)

Megtakarítás

csomagolási ár (ÁFA nélkül)

A mennyiségi kedvezmények az eladótól függően változhatnak

Az Ön megtakarítása 0Ft

Szám

Összesen (4402Ft / Darab)

4402Ft

ÁFA nélkül

Jogellenes tartalom bejelentése

Főbb jellemzők

Kapcsolóüzemű szabályozók, W78 típus

Nagy hatásfok, 96 %-ig
Nem szükséges hűtőelem
A 78xx feszültségszabályzókkal egyező kivezetés elrendezés

Szolgáltatásunk az Ön számára

Műszaki adatok

Gyártói szám: W78-12V

Termék típus: Feszültségszabályozó DC/DC kapcsolás szabályozó

Ház: Vertikal

Gyártó: Conrad Components

Gyártó: CON

Kimenet konfiguráció: Pozitív

Kimenet típus: Tartós

Feszültségbemenet (max.): 34 V

Kimeneti feszültség (min.): 12 V

Áram kimenet: 1 A

Funkciók: Lefelé

Kimenetek száma: 1

Feszültségbemenet (min.): 15 V

Átkapcsolési frekvencia (min.): 600 kHz

Üzemi hőmérséklet (min.): -40 °C

Üzemi hőmérséklet (max.): +125 °C

Szerelési mód: Átvezető lyuk

Kivitel: Kapcsolóüzemű szabályozó, 1 A

Kimeneti feszültség: 12 V

Kimeneti áram: 1 A

Típus: W78-12V

Bemeneti feszültség: 15 - 34 V

Ház típus: Függőleges

Dokumentumok és letöltések

Adatlap

Adatlap 167812 Kapcsolóüzem Szabályzó W78-12V 12 V

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 167812 Kapcsolóüzem Szabályzó W78-12V 12 V

Leírás

"STEP-DOWN"-konverter széles bemeneti feszültségtartománnyal. A konverter nem igényel minimális terhelést, sem kimeneti kondenzátort. Belső szoftstarttal (8 ms), rövidzárvédelemmel, a 78xx feszültségszabályzókkal egyező kivezetés elrendezéssel. A kapcsolóüzemű szabályzó magas környezeti hőmérséklet mellett is maximális kimeneti áramot tud biztosítani, korlátozás nélkül.
