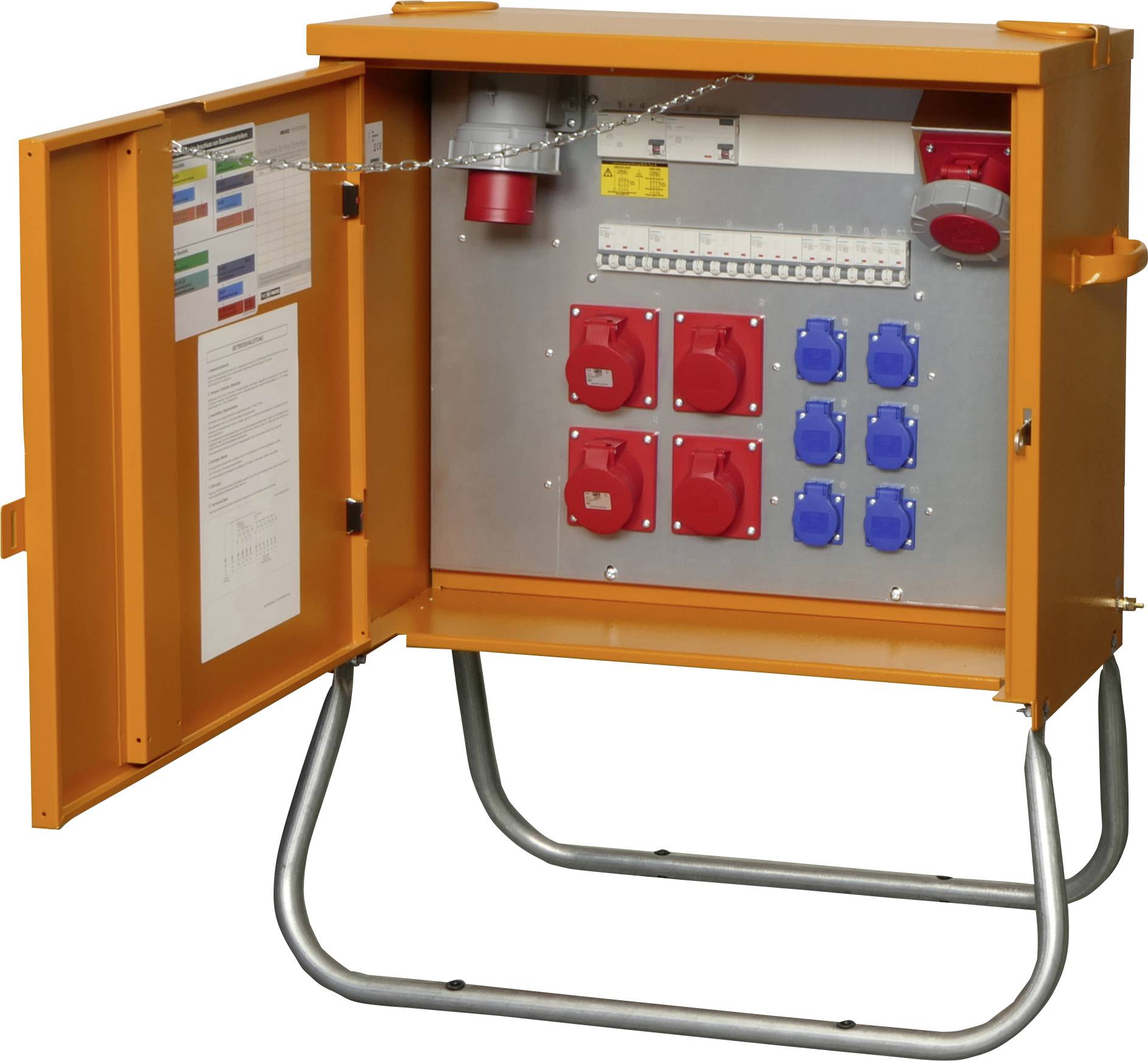

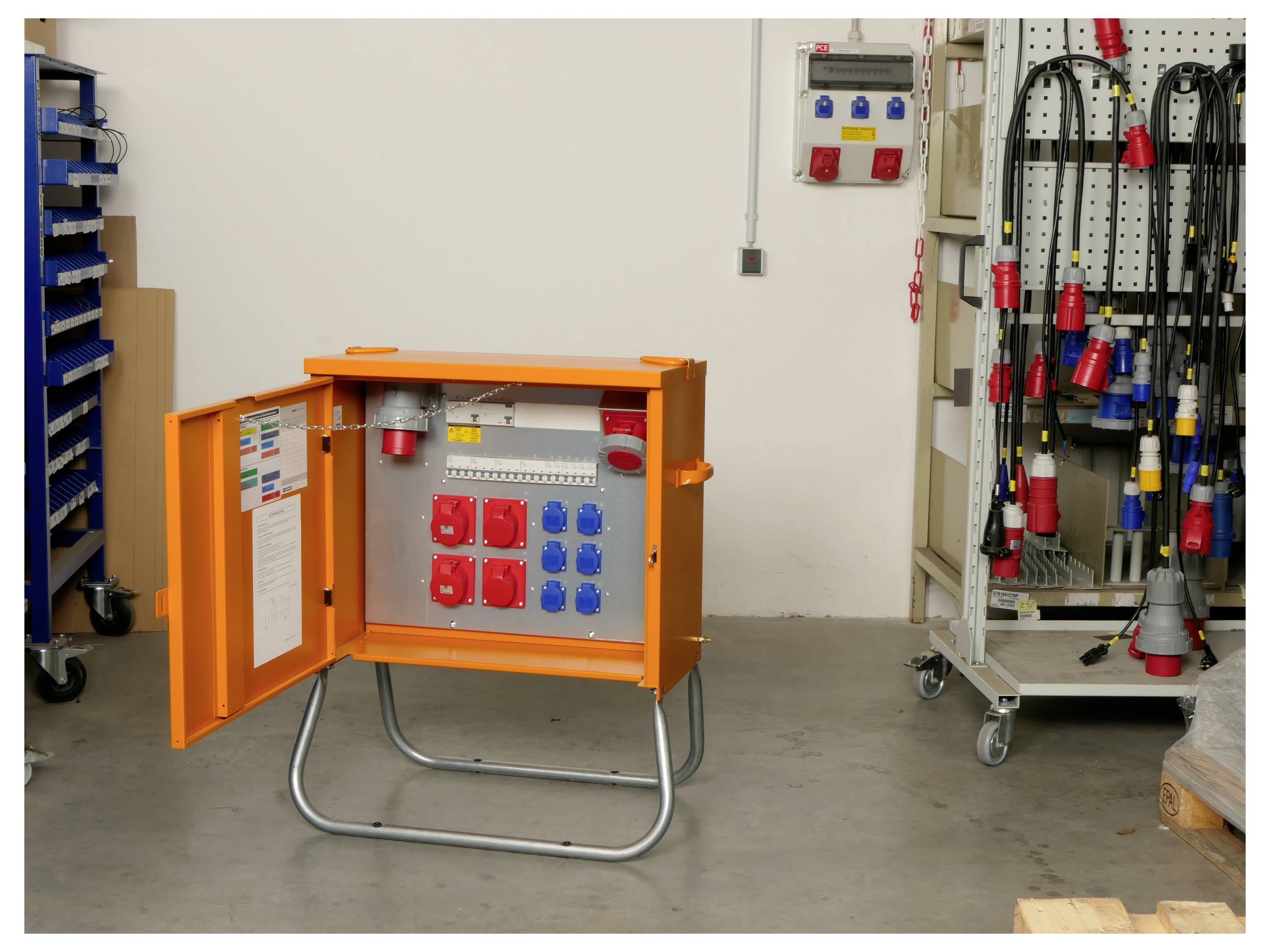

MERZ M-EV 63/22-6/G/E/X Elosztószekrény MZB9078 400 V 63 A
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
Szám
Összesen (670 071 Ft / Darab)
670 071 Ft
ÁFA nélkül
Főbb jellemzők
Végelosztó szekrény 63 A
- Robusztus ház horganyzott acéllemezből, időjárásálló RAL 2000 porfestékkel bevonva
- 2 forgó daruszem
- DIN 43870 szabvány szerinti mérőeszköz
- Minden szerelvény védőszigeteléssel ellátott
- Horganyzott alapkeret műanyag hüvellyel a talajba rögzítéshez szükséges szegekhez
- DIN EN 61439-4 szabvány
Műszaki adatok
- Termék típus
Elosztószekrény
- Névleges bemeneti feszültség
400 V
- Névleges bemeneti áram
63 A
- Névleges kimeneti feszültség
400 V
- Bemenetek
CEE aljzat 63 A, 5 pólusú
- Csatlakozó típus A
CEE dugalj, 63A, 5 pólusú
- Csatlakozó típus B
CEE dugalj, 16A, 5 pólusú
CEE dugalj, 32A, 5 pólusú
CEE dugalj, 63A, 5 pólusú
Védőérintkezős dugalj
- CEE aljak száma
5
- Védőérintkezős dugaljak száma
6
- Szabványok
DIN EN 61439-4
- Gyártói szín
Narancs
- Méret
(Sz x Ma x Mé) 710 x 935 x 360 mm
- Szélesség
710 mm
- Magasság
935 mm
- Mélység
360 mm
- Bemenetek (CEE elosztó)
CEE csatlakozódugó, 63 A, 5 pólusú
- Kimenetek (CEE elosztó)
Védőérintkezős alj
CEE alj 63 A 5 pólusú
CEE alj 32 A 5 pólusú
CEE alj 16 A 5 pólusú
Dokumentumok és letöltések
Adatlap
Adatlap 3521766 MERZ M-EV 63/22-6/G/E/X Elosztószekrény MZB9078 400 V 63 A
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3521766 MERZ M-EV 63/22-6/G/E/X Elosztószekrény MZB9078 400 V 63 A
Leírás
Végelosztó szekrény 22 kVA
Csatlakozó: 1xCEE 32A 5 pólusú.
Maradékáram-védőkapcsoló: 1x40/0,03A B típus
1x40/0,03A A típus
5 pólusú CEE aljzatok: 2x16A, 1x32A
Biztonsági aljzatok: 6
Kismegszakító: 2x16A C 3 pólusú;
1x32A C 3-pólusú; 6x16A C 1-pólusú
Ez a szöveg gépi fordítással készült.
Csatlakozó: 1xCEE 32A 5 pólusú.
Maradékáram-védőkapcsoló: 1x40/0,03A B típus
1x40/0,03A A típus
5 pólusú CEE aljzatok: 2x16A, 1x32A
Biztonsági aljzatok: 6
Kismegszakító: 2x16A C 3 pólusú;
1x32A C 3-pólusú; 6x16A C 1-pólusú
Ez a szöveg gépi fordítással készült.
Tudnivalók
Figyelem: A bekötést csak szakképzett villanyszerelő végezheti.
