Name: PCE Instruments PCE-PMC 10 Háromfázisű hálózatminőség analizátor 3 fázisú adatgyűjtő funkcióval, TRMS és oszcilloszkóp t
Brand: PCE Instruments
SKU: 3812959
Availability: BackOrder

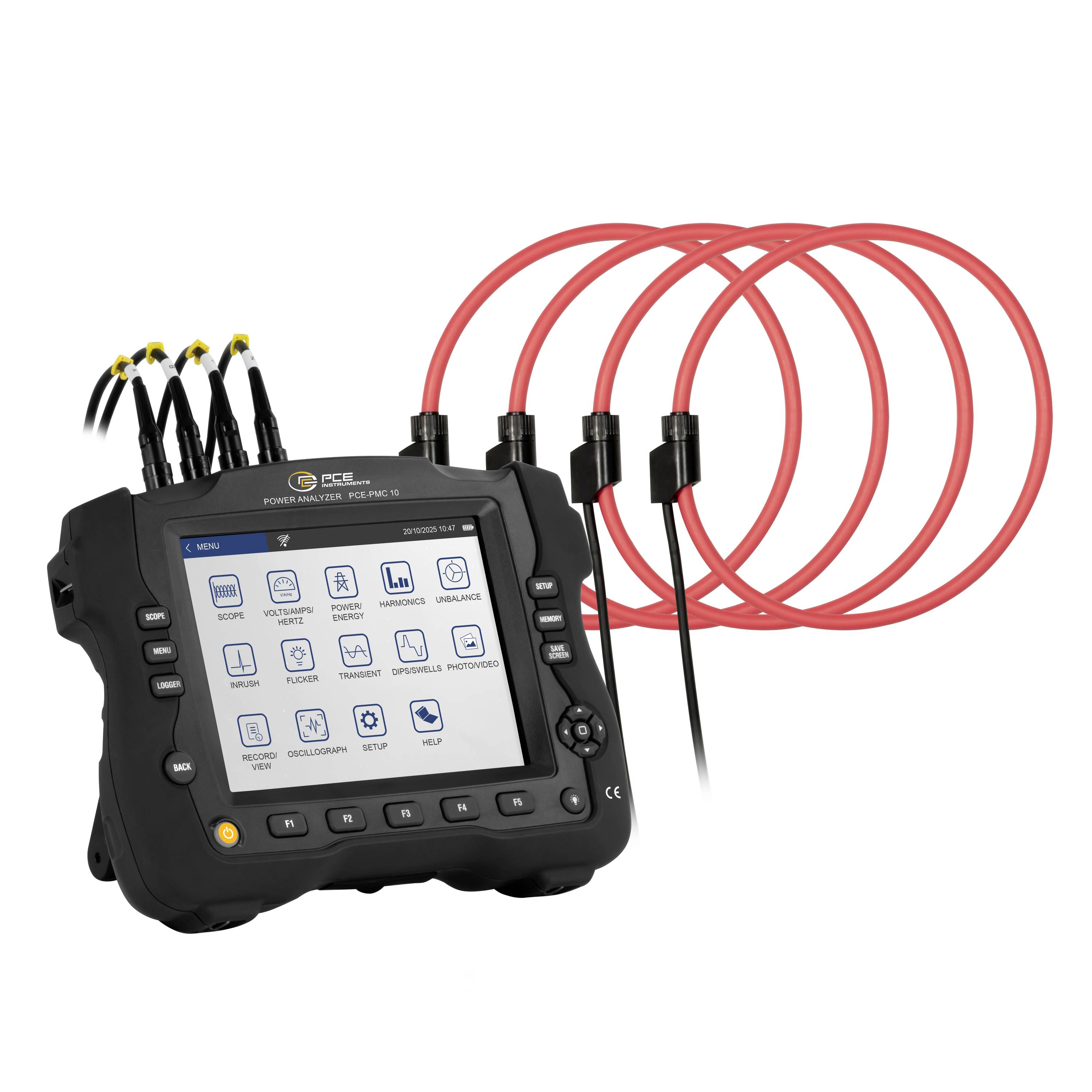

Kézi diagnosztikai tablet képernyővel, amely menüikonokat mutat, és több piros és fekete kábellel csatlakozik a járműteszteléshez.

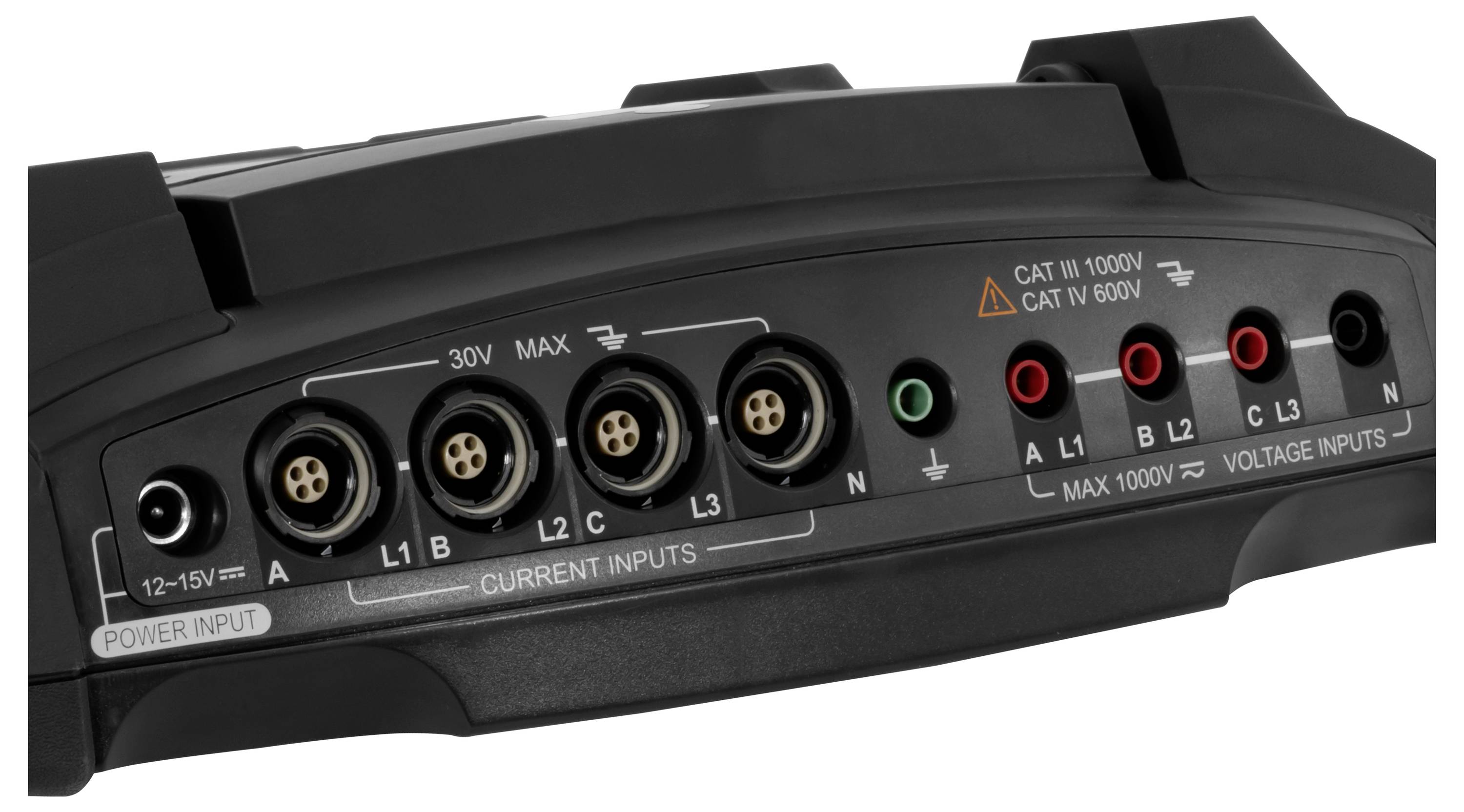

Egy teljesítmény- és feszültségmérő eszköz hátlapja címkézett bemeneti portokkal: 12–15V tápellátás bemenet, áramáramok A, B, L1, L2, L3, N, valamint feszültségbemenetek A, L1, B, L2, C, L3, N.

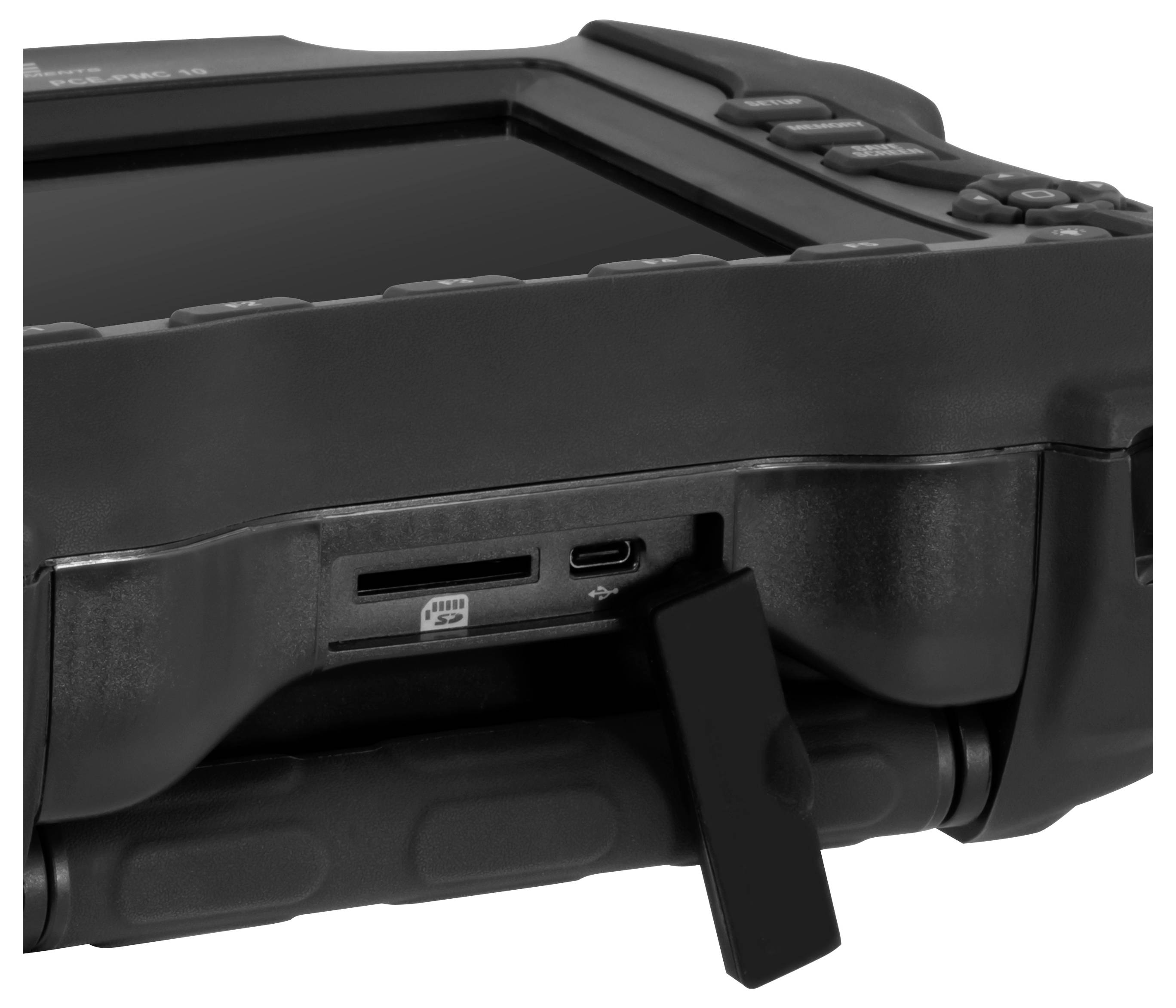

Egy robusztus kézi eszköz nagyított képe, amely egy microSD kártyahelyet, egy USB-C portot és az oldalsó védőfogadózárat mutatja.

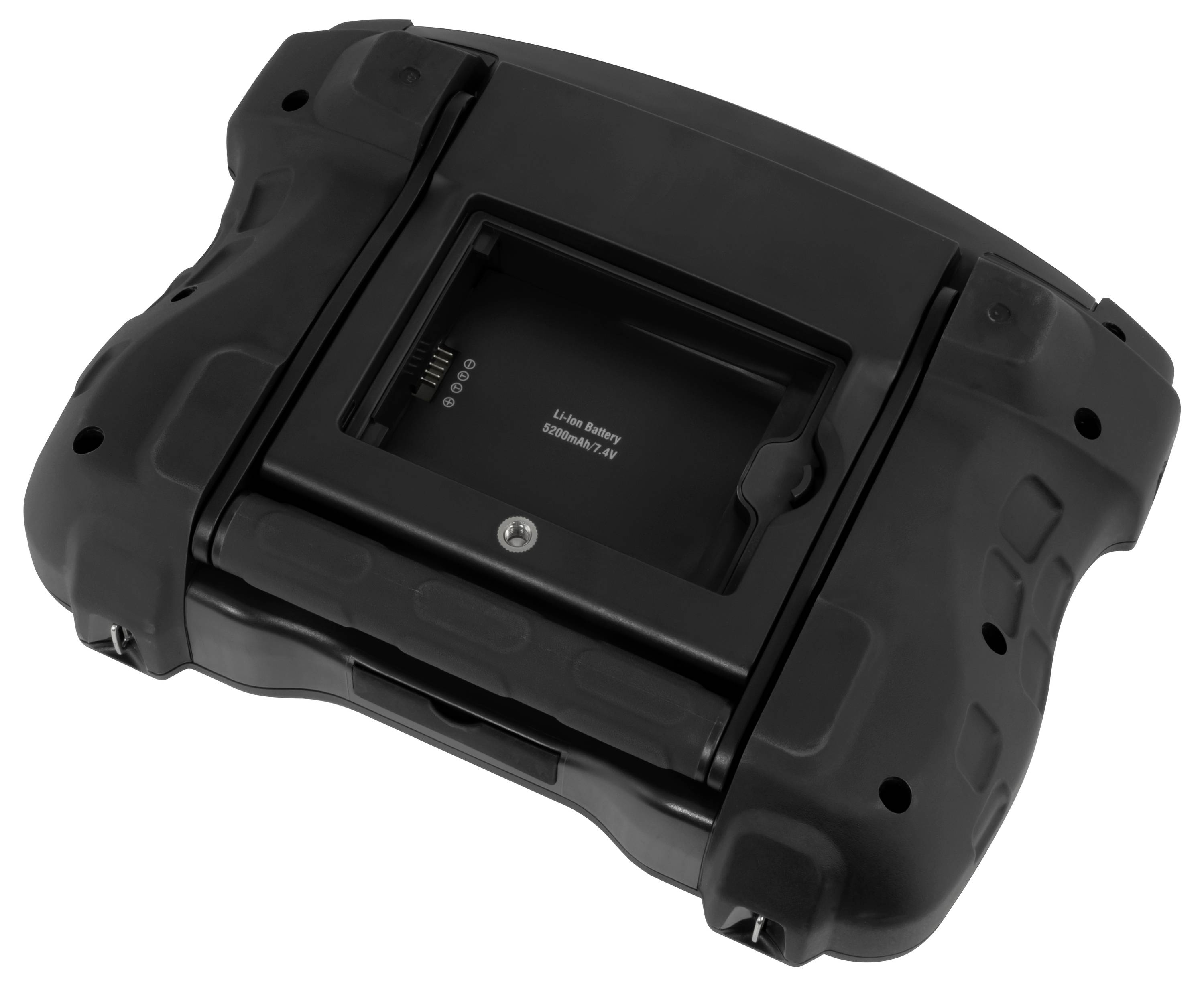

Fekete, erős megépítésű akkumulátor csomag, süllyesztett kijelzővel és érintkező terminálosokkal, fehér háttéren izoláltan megjelenítve.

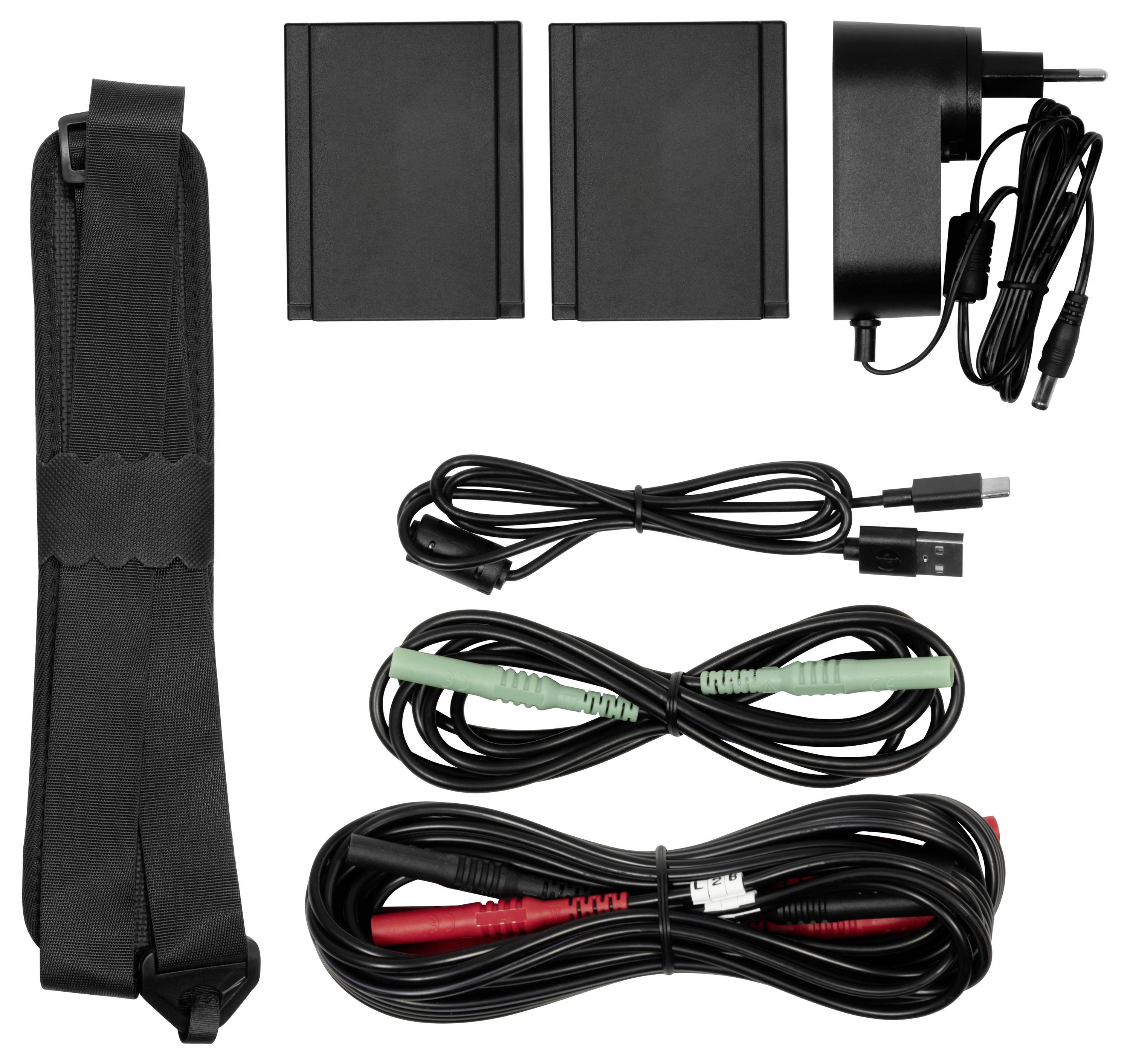

Elektronikai kiegészítő készlet hordozópánttal, tápadapterrel, két akkumulátor csomaggal, USB kábellel és két teszt vezetékkábellel fehér háttéren.

1/5

Adatlap (PDF)

Szállítás: 10. 27. [K.]

4 db

Szám

Összesen (1 878 990 Ft / Darab)

1 878 990 Ft

ÁFÁ-val

Már csak 4 db érhető el

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

SZAKMAI. KALIBRÁLVA. FELSZERELÉS. PCE-PMC 10

Mindhárom fázis és a nullvezető mérése
Inverterek hatékonyságának mérése
Hálózati jel monitorozása
IEC 61000-4-30 A osztály
WiFi
Naplózó funkció és tárolás
Oszcilloszkóp funkció
Bekapcsolási áram
7,8 hüvelykes érintőképernyő
Számítógépes szoftver

Műszaki adatok

Egyenfeszültség
Mérési tartomány 1 ... 1000 V
Felbontás 0,1 V
Pontosság a leolvasott érték ±0,5%-a.
egyenáram
Mérési tartomány 0,5 ... 6000 A
Felbontás 0,1 A
Pontosság ±5% ±5 számjegy
Váltakozófeszültség (AC)
Mérési tartomány 1 ... 1000 V
Felbontás 0,1 V
Pontosság a leolvasott érték ±0,5%-a.
Frekvenciatartomány 42,5 ... 69 Hz
váltóáram AC
Mérési tartomány 0,5 ... 6000 A
Felbontás 0,1 A
Pontosság a leolvasott érték ±0,5%-a.
fázisszög
Mérési tartomány -360 ... 0 °
Felbontás 1°
Pontosság 1°
Bekapcsolási áram
Mérési tartomány 0,5 ... 6000 A
Felbontás 0,1 A
Pontosság a leolvasott érték 0,5%-a.
Teljesítmény-tényező
Mérési tartomány 0 ... 1
Felbontás 0,001
Pontosság ±0.1%
lobogás (flicker)
Mérési tartomány 0 ... 20
Felbontás 0,01
Pontosság: ± 5%
Egyensúlyhiány
Mért változó: feszültség
Mérési tartomány 0 ... 20%
Felbontás 0,1%
Pontosság ±0.1%
Egyensúlyhiány
Mért mennyiség: áram
Mérési tartomány 0 ... 20%
Felbontás 0,1%
Pontosság: ± 1%
frekvencia
Mérési tartomány 42,5 ... 460 Hz
Felbontás 0,001 Hz
Pontosság ±0,01 Hz
Harmonikus mérés
Mérési tartomány 1 ... 50 (rendszám)
Áramtartomány 0 ... 100 %
Feszültségtartomány 0 ... 100 %
Általános műszaki adatok
Kijelző típusa: Érintőképernyő
Kijelző mérete 7,8 hüvelyk
SD-kártya adathordozó
Tároló kapacitás: 64 GB
1 másodperces tárolási intervallum
Tárolási intervallum akár 60 perc.
USB-C csatlakozó, WiFi
Szabvány(ok) IEC 61000-4-30, IEC 61000-4-15, IEC 61000-4-7
Maximális kábelátmérő 150 mm
Biztonsági szabvány CAT III 1000V, CAT IV 600V
Menü nyelve: angol (brit), angol (amerikai), kínai
Védettségi osztály (eszköz) IP42
Tápegység 12 ... 15 V DC (tápegység mellékelve)
Dugó típusa: Eurodugó
Akkumulátor/Újratölthető akkumulátor 2 x 7,4 V belső lítium-ion akkumulátor
Kapacitás: 5200 mAh
Üzemeltetési feltételek -10 ... 40 °C, 10 ... 95 % rel. páratartalom
Tárolási körülmények -20 ... 60 °C, 10 ... 95 % rel. páratartalom
Méretek (H x Sz x M) 280 x 75 x 215 mm
Súly: 1834 g

Termék típus: Háromfázisű hálózatminőség analizátor

Mérési kategória: CAT III 1000 V
CAT IV 600 V

: Gyári standard (tanúsítvány nélkül)

Tápellátás: 12 - 15 V/DC

Méret: (H x Sz x Ma) 280 x 75 x 215 mm

Súly: 1834 g

Mérésmód: 3 fázisú

Jellemzők: adatgyűjtő funkcióval
TRMS és oszcilloszkóp trigger
Grafikus kijelző

Szélesség: 75 mm

Magasság: 215 mm

Hossz: 280 mm

Csatlakozók: USB-C
WiFi

Dokumentumok és letöltések

Adatlap

Adatlap 3812959 PCE Instruments PCE-PMC 10 Háromfázisű hálózatminőség analizátor 3 fázisú adatgyűjtő funkcióval, TRMS és oszcilloszkóp t

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3812959 PCE Instruments PCE-PMC 10 Háromfázisű hálózatminőség analizátor 3 fázisú adatgyűjtő funkcióval, TRMS és oszcilloszkóp t

Leírás

A legmodernebb teljesítménymérő precíz és átfogó méréseket tesz lehetővé az áram, feszültség, frekvencia, teljesítmény, energiaflicker és harmonikusok területén. Kifejezetten arra fejlesztették ki, hogy megbízható adatokat szolgáltasson mind ipari alkalmazásokban, mind fotovoltaikus vagy inverteres rendszerek elemzésében.

Mindhárom fázis és a nullvezető egyidejű felügyelete teljes képet ad az elektromos rendszerről. Az inverterek hatásfokának mérése lehetővé teszi az energiaátalakítás részletes elemzését, míg a hálózati jel monitorozása folyamatosan észleli az eltéréseket és zavarokat. Ez a teljesítménymérő ezért nélkülözhetetlen eszköz a professzionális energiaelemzéshez.

A modern kommunikációs interfészeknek, például a Wifi-nek köszönhetően a teljesítménymérő könnyen integrálható a meglévő rendszerekbe, és lehetővé teszi a mérési adatok vezeték nélküli kiértékelését. Az integrált adatgyűjtő funkció és tárolás megbízhatóan tárolja az összes releváns adatot későbbi elemzés céljából.

Az integrált oszcilloszkóp funkció lehetővé teszi a jelhullámok, beleértve a bekapcsolási áramokat is, vizuális ábrázolását, ezáltal támogatva a tranziens jelenségek elemzését. A 7,8 hüvelykes érintőképernyő intuitív kezelést és az összes mért érték, diagram és elemzési funkció áttekinthető megjelenítését biztosítja. A teljesítménymérő megfelel az IEC 61000-4-30 A osztályú szabvány követelményeinek, így biztosítja a teljesítményminőségi paraméterek szabványnak megfelelő elemzését.

Ez a teljesítménymérő a pontosságot, a sokoldalúságot és a modern könnyű kezelhetőséget ötvözi, így ideális választás komplex elektromos rendszerek energiaelemzéséhez, hibakereséshez és hatékonyság-teszteléshez.

Ez a szöveg gépi fordítással készült.
