Háromfázisú hálózatanalizátor, PCE Instruments PCE-PA 8000
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
12 db
Szám
Összesen (516 528 Ft / Darab)
516 528 Ft
ÁFA nélkül
Főbb jellemzők
Háromfázisú hálózatanalizátor, PCE Instruments PCE-PA 8000
- 3 fázisú teljesítményelemzés 3 fázisú / 4 vezetékes, 3 fázisú / 3 vezetékes, 1 fázisú / 2 vezetékes, 1 fázisú / 3 vezetékes hálózatokban
- Az áram és a feszültség valódi RMS mérése
- Aktív, látszólagos és meddő teljesítmény mérése
- A fázisszög és a teljesítménytényező meghatározása
Műszaki adatok
- Feszültségmérés (AC V)
- Mérési tartomány 10 V... 600V (fázis a nullára) 10V... 600V (fázistól fázisig)
- Felbontás 0.1V
- Pontosság ± (0,5% + 0,5 V)
- Árammérés (AC A)
- Mérési tartomány 20 A
- Felbontás 0,001 A (< 10 A) 0,01 A (=10 A)
- Pontosság ± (0,5% + 0,1 A)
- Mérési tartomány 200 A
- Felbontás 0,01 A (< 100 A) 0,1 A (= 100 A)
- Pontosság ± (0,5% + 0,5 A)
- Mérési tartomány 1200 A
- Felbontás 0,1 A (< 1000 A) 1 A (= 1000 A)
- Pontosság ± (0,5A + 5A)
- Aktív teljesítmény Mérési tartomány Felbontás Pontosság 0 KW ... 9999KW 10KW... 99.99KW 100KW... 999,9KW 1MW... 9,999 MW 0,001 KW 0,01 KW 0,1 KW 0,001 MW ± (1% + 0,008 KW) ± (1% + 0,008 KW) ± (1% + 0,8 KW) ± (1% + 0,008 MW)
- Látszólagos teljesítmény Mérési tartomány Felbontás Pontosság 0 KVA ... 9 999 KVA 10 KVA ... 99,99 KVA 100 KVA ... 999.9KVA 1MVA... 9,999MVA 0,001KVAR 0,01KVAR 0,1KVAR 0,001MVAR ± (1% + 0,008KVAR) ± (1% + 0,08KVAR) ± (1% + 0,8KVAR) ± (1% + 0,008MVAR)
- Meddőteljesítmény Mérési tartomány Felbontás Pontosság 0 KVAR ... 9.999KVAR 10KVAR ... 99,99 KVAR 100 KVAR ... 999.9KVAR 1MVAR ... 9,999MVAR 0,001KVAR 0,01KVAR 0,1KVAR 0,001MVAR ± (1% + 0,008KVAR) ± (1% + 0,08KVAR) ± (1% + 0,8KVAR) ± (1% + 0,008MVAR)
- Aktív energia Mérési tartomány Felbontás Pontosság 0 KWH ... 9,999 kWh 10,00 kWh ... 99,99 kWh 100,0 kWh ... 999.9KWH 1MWH... 9,999 MWH 0,001 KWh 0,01 KWh 0,01 KWh 0,001 MMh ± (2% + 0,008 KWh) ± (2% + 0,08 KWh) ± (2% + 0,8 KWh) ± (2% + 0,008 MWh)
- Látszólagos energia Mérési tartomány Felbontás Pontosság 0 KVAH ... 9.999KVAH 10.00KVAH ... 99,99 KVAH 100,0 KVAH ... 999,9 KVAH 1MVAH... 9,999 MVAH 0,001 KVAh 0,01 KVAh 0,01 KVAh 0,001 MVAh ± (2% + 0,008 KVAh) ± (2% + 0,08 KVAh) ± (2% + 0,8 KVAh) ± (2% + MVAh) ± 08% + MVAh.
- Meddőenergia Mérési tartomány Felbontás Pontosság 0 KVARH ... 9.999KVARH 10.00KVARH ... 99.99KVARH 100.0KVARH ... 999.9KVARH 1MVARH ... 9,999MVARH 0,001KVARh 0,01KVARh 0,01KVARh 0,001MVARh ± (2% + 0,008KVARh) ± (2% + 0,08KVARh) ± (2% + 0,8KVARh) ± (2% + 0,8KVARh) ± (2% + VAR0.)
- Teljesítménytényező mérési tartománya 0 ... 1
- Felbontás 0,01
- Pontosság ±0,04
- Fázisszög mérési tartomány -180°... 180°
- Felbontás 0,1°
- Pontosság ± 1°
- Frekvencia mérési tartomány 45 Hz ... 65 Hz
- Felbontás 0,1 Hz
- Pontosság 0,1 Hz
- Általános jellemzők

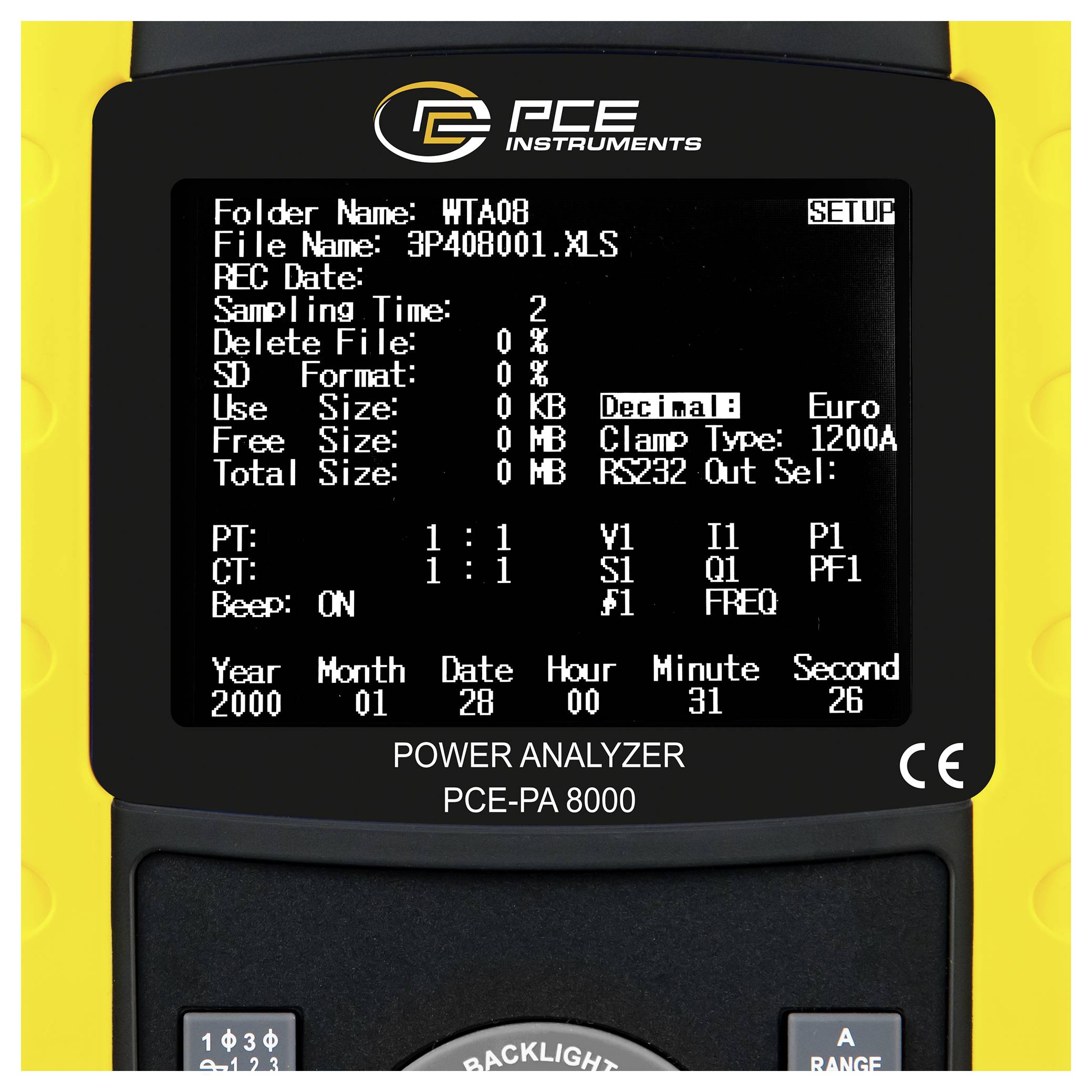

- 3,7 hüvelykes mátrix LCD kijelző (320 * 240 pixel) LED háttérvilágítással
- Mérhető elektromos mennyiségek AC V, AC A, aktív teljesítmény, látszólagos teljesítmény, hatásos teljesítmény, teljesítménytényező, fázisszög, hálózati frekvencia
- Feszültség mérési tartományok 10 V... 600V AC, automatikus tartomány
- Árammérési tartományok 0,2 A ... 1200A AC, automatikus/kézi tartomány
- Biztonsági szabvány IEC1010CAT III 600V
- Bemeneti ellenállás AC V 10 MOhm
- Üzemi frekvencia árambilincsek 40 Hz ... 1 kHz tesztelt üzemi frekvencia árambilincsek 45 Hz ... 65 Hz
- Túlterhelés elleni védelem AC A AC V 720 V RMS 1300A árambilinccsel
- Adattároló SD kártya
- Felvételi időköz 2 másodperc... 7200 másodperc
- Adatgyűjtő funkció valós idejű tárolás az SD kártyán
- Adatkimenet USB-n vagy RS232-n keresztül a csatlakozókábeltől függően
- Üzemi hőmérséklet 0 °C... 50 °C
- környezeti páratartalom< 80% relatív páratartalom
- Tápellátás 8 x 1,5 V AA elem, 9 V táp
- Áramfelvétel mérő készülék: 300 mA DC
- Árambilincs: 34mA DC
- maximális kábelátmérő 50 mm
- Súly
- Mérőeszköz: 948 g (elemekkel együtt)
- Árambilincs: 467 g (kábellel együtt)
- Méret mérőműszer: 225 x 125 x 64 mm árambilincs: 210 x 64 x 33 mm
- Pofa: 86 mm (külső)
- Termék típus
hálózat analizáló készülék
- Mérési kategória
CAT III 600 V
- Fázisfelismerés
Igen (beépítve)
Gyári standard (tanúsítvány nélkül)
- Méret
(H x Sz x Ma) 225 x 125 x 64 mm
- Súly
948 g
- Jellemzők
adatgyűjtő funkcióval
lakatfogóval
- Szélesség
125 mm
- Magasság
64 mm
- Hossz
225 mm
Dokumentumok és letöltések
Adatlap
Adatlap 2452550 Háromfázisú hálózatanalizátor, PCE Instruments PCE-PA 8000
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2452550 Háromfázisú hálózatanalizátor, PCE Instruments PCE-PA 8000
Leírás

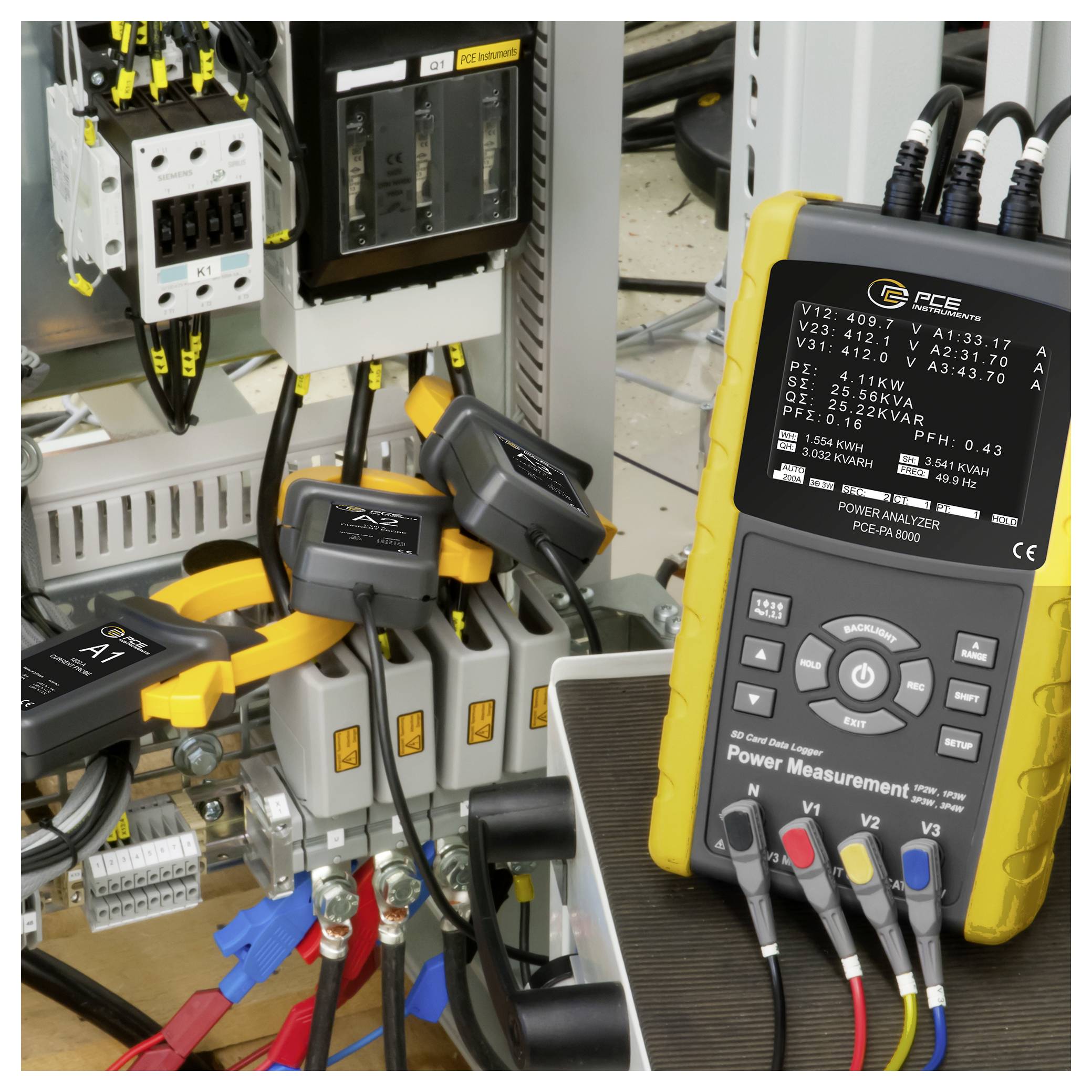

PCE-PA 8000 HVAC mérőkészülék adattárolással SD kártyán, valamint PC-n. A PCE-PA 8000 lakatfogós ampermérővel egy- és háromfázisú áramkörben is mérhető és rögzíthető a teljesítmény. Hosszú távú mérések végezhetők a PCE-PA 8000 ampermérővel. A mérőkészülék a mérési adatokat egy behelyezhető SD kártyára menti XLS formátumban. Ez azt jelenti, hogy a mérési adatok kényelmesen kiértékelhetők a számítógépen. A felvételi intervallum szabadon választható 2 és 7200 másodperc között. Az energiamérő képes energiamérések elvégzésére, valamint a teljesítménytényező és a fázisszög meghatározására. A PCE-PA 8000 teljesítményelemző lakatfogói 50 mm-es vezetékátmérőig használhatók. A mérőeszköz ezért ideálisan alkalmas az energiaellátó hálózatban történő használatra. A nagyméretű, 3,7 hüvelykes kijelzőnek köszönhetően minden mért érték egy pillantással leolvasható. Ez lehetővé teszi a pillanatnyi mért értékek gyors elemzését, és áttekintést ad az áramerősségről, a feszültségről és a fogyasztott teljesítményről.
Szállítás tartalma

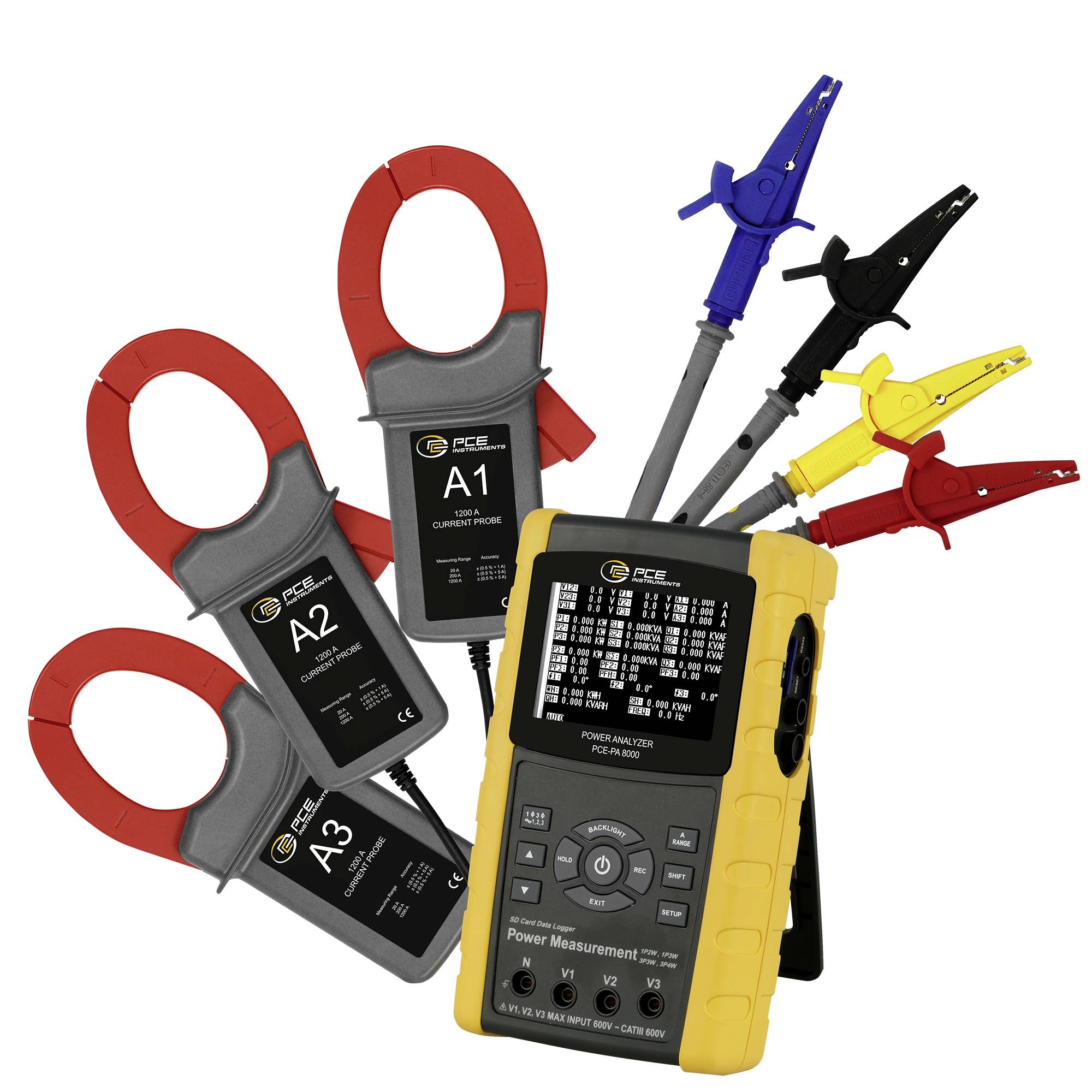

- 1 db PCE-PA 8000 teljesítménymérő

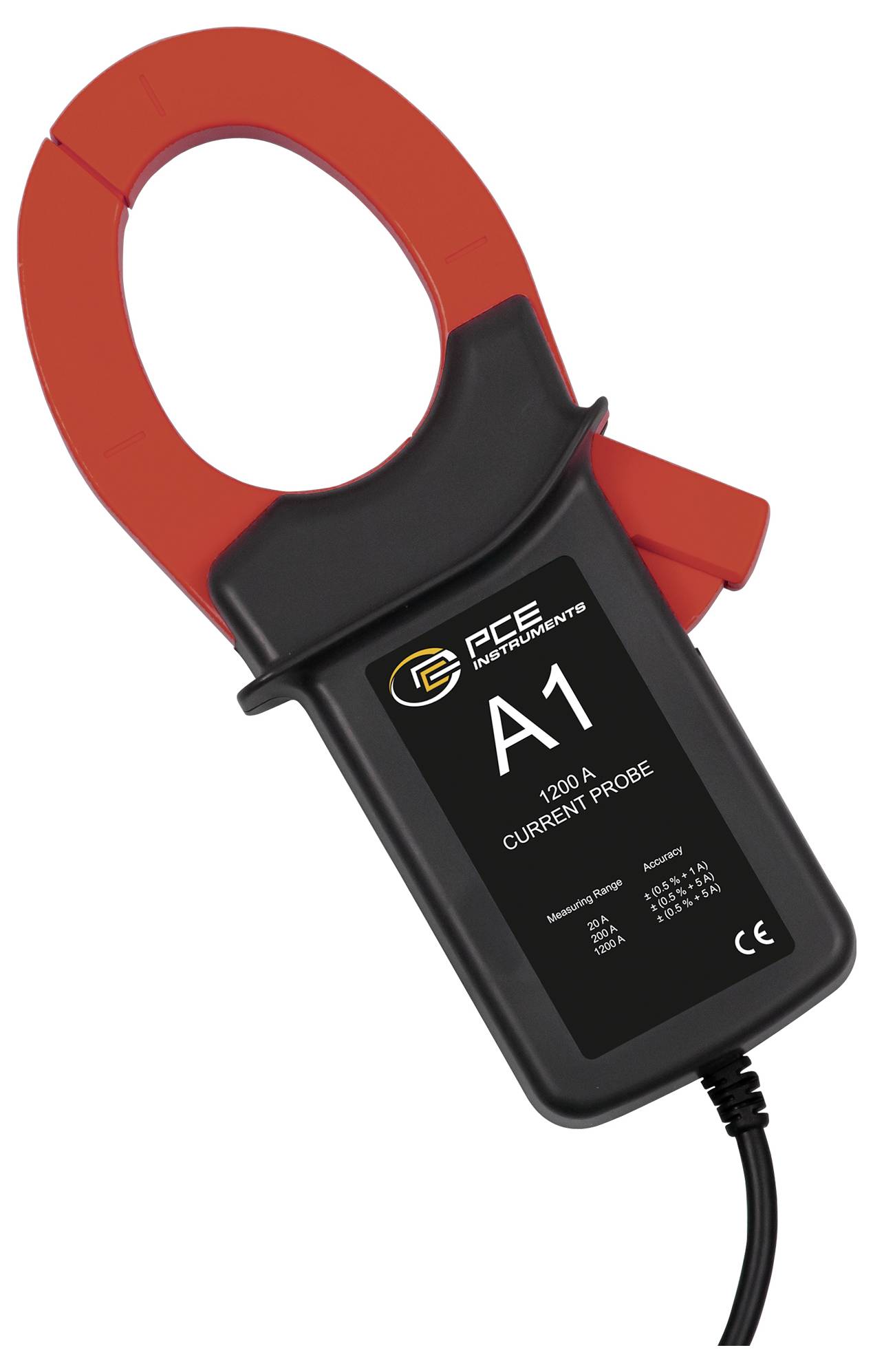

- 3x árambilincs
- 4 x mérővezeték
- 4 x aligátor klip
- 1 x SD memóriakártya 2 GB
- 1 x tápegység 9V DC
- 8 x 1,5 V AA elem
