PCE Instruments PCE-GPA 62 Háromfázisű hálózatminőség analizátor 3 fázisú adatgyűjtő funkcióval
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
8 db
Helyettesítő termékek megjelenítése
Szám
Összesen (325 976 Ft / Darab)
325 976 Ft
ÁFA nélkül
Már csak 8 db érhető el
Főbb jellemzők
Teljesítménymérő PCE-GPA 62
- Valósidejű felügyelet
- Felvétel és feszültség/áram mérés (valós effektív)
- teljesítménytényezőt és fázisszöget mér
- Frekvencia, energia, aktív teljesítmény, látszólagos teljesítmény és meddőteljesítmény (1-fázisú vagy 3-fázisú)
- szimmetrikus hálózatok
Műszaki adatok
- Feszültségmérés 4,0 ... 600,0 V
- Valódi RMS
- Pontosság ±0,5% FS mér. ±5 számjegy
- Felbontás 0.1V
- feszültségcsúcsok (> 10V) 50Hz - 60Hz
- Pontosság ±5% ±50 számjegy
- Jelenlegi mérés 4.0 ... 1500,0A valódi effektív
- Pontosság ±1% FS mér. ±5 számjegy
- Felbontás 0,01A
- áramcsúcsok (> 20A) 50Hz - 60Hz
- Pontosság ±5% ±50 számjegy
- Aktív teljesítmény P 10 W ... 9999 kW 5 mérési tartományban
- Pontosság
- ±1%-a mér. +20 számjegy (> 20V és> 20A)
- ±2%-a mér. +40 dgts (< 20V és< 20A)
- Felbontás 0,1W... 1 kW a mérési tartománytól függően látszólagos teljesítmény S 10 VA ... 9999 kVA 5 mérési tartomány pontossággal
- ±1%-a mér. +20 számjegy (> 20V és> 20 A) ±2% f.s. mér.
- +40 dgts (< 20V és< 20A)
- Felbontás 0.1VA... 1 kVA a mérési tartománytól függően meddőteljesítmény Q 10 VAr ... 9999 kVAr 5 mérési tartomány pontossággal
- ±1%-a mér. +20 számjegy (> 20V és> 20 A) ±2% f.s. mér.
- +40 dgts (< 20V és< 20A)
- Felbontás 0.1 VAR... 1 kVAr a mérési tartománytól függően
- Teljesítménytényező PF 0,000 ... 1000
- Pontosság ±0,04 (> 20V és> 20A), ±0,1 (> 20V és< 20A)
- Felbontás 0,001
- Fázisszög -180°... +180 °
- Pontosság ±1°
- felbontás 0.1
- fázisszög 0°... +360 °
- Pontosság ±1°
- felbontás 0.1
- Frekvenciamérés (U> 50V) 46 ... 65 Hz
- Pontosság ±0,3 Hz
- Felbontás 0,1 Hz
- Valódi munka 0... 999 999 kWh
- Pontosság ±1% FS mér.
- Felbontás +20 számjegy
- látszólagos munka 0 ... 999 999 kVAh
- Pontosság ±1% FS mér.
- Felbontás +20 számjegy
- Reaktív munka 0... 999 999 kVarh
- Pontosság ±1% FS mér.
- Felbontás +20 számjegy
- Feszültségharmonikusok (relatív) 1 - 20tH
- Pontosság ± 2%
- Felbontás 0,1% 50 - 60Hz> 80VAC 21-50
- Pontosság ±4% FS mér. ± 2 %
- Felbontás 0,1%
- Feszültségharmonikusok (abszolút) 1 - 20tH
- Pontosság ±2% ±0,5V
- Felbontás 0,1V 50 - 60Hz> 80VAC 21-50
- Pontosság ±4% FS mér. ±0,5V
- Felbontás 0.1V
- Áramharmonikusok (relatív) 1 - 20tH
- Pontosság ± 2%
- Felbontás 0,1% 50 - 60Hz> 20A 21-50
- Pontosság ±4% FS mér. ± 2 %
- Felbontás 0,1%
- Áramharmonikusok (abszolút) 1 - 20tH
- Pontosság ±2% FS mér. ±0,4A
- Felbontás 0,1A 50 - 60Hz> 20A 21-50
- Pontosság ±4% FS mér. ±0,4A
- Felbontás 0.1A
- Teljes harmonikus torzítás (THD-F) 0,0 - 20%
- Pontosság 2 %
- Felbontás 0,1% 50 - 60Hz> 80V és> 20A 20,1 - 100%
- Pontosság ±6% FS mér. ±1 %
- Felbontás 0,1% 50 - 60Hz> 80V és> 20A 100,1 - 999,9%
- Pontosság ±10% FS mér. ±1 %
- Felbontás 0,1%
- Árambilincs nyílás max. 55 mm
- Automatikus tartományválasztás Túlterhelés kijelző "OL " = Túlterhelés
- Adattárolás 50.000 rekord
- Csatlakozás: USB
- Windows 2000, ME, XP ...
- Kijelző Grafikus kijelző, 128 x 64 LCD világítással
- Tápellátás 2x 1,5 V AA típusú Energiafogyasztás kb. 10 mA
- Méretek 271 x 112 x 46 mm
- Súly: 650 g
- Elemekkel szállítjuk
- Környezeti feltételek max. 85%
- relatív páratartalom / -10 °C... +50 °C
- Védettségi fok / szabványosítás CAT III 600 V / EN 61010-2-032
- Termék típus
Háromfázisű hálózatminőség analizátor
- Mérési kategória
CAT III 600 V
Gyári standard (tanúsítvány nélkül)
- Méret
(H x Sz x Ma) 271 x 112 x 46 mm
- Súly
650 g
- Mérésmód
3 fázisú
- Jellemzők
adatgyűjtő funkcióval
- Szélesség
112 mm
- Magasság
46 mm
- Hossz
271 mm
- Csatlakozók
USB
Dokumentumok és letöltések
Adatlap
Adatlap 2452449 PCE Instruments PCE-GPA 62 Háromfázisű hálózatminőség analizátor 3 fázisú adatgyűjtő funkcióval
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2452449 PCE Instruments PCE-GPA 62 Háromfázisű hálózatminőség analizátor 3 fázisú adatgyűjtő funkcióval
Leírás
A teljesítménymérő az aktív, meddő és látszólagos teljesítmény, teljesítménytényező, fázisszög, energia, feszültség és áramerősség, valamint ezek csúcsainak és harmonikusainak egy- vagy háromfázisú mérésére szolgál 50-ig. Harmonikusok. A beépített grafikus kijelző biztosítja a teljesítménymérőn látható értékek optimális vizuális tisztázását. - Feszültségmérés: 4,0 ... 600,0 V Valódi effektív érték - árammérés: 4,0 ... 1500,0 A Valódi effektív érték – frekvencia mérés (U & gt; 50V): 46 ... 65 Hz - árambilincs nyílás: max. 55 mm - ISO kalibrációs tanúsítvánnyal A kalibrációs tanúsítványokat kifejezetten a vevő számára állítják ki, és nem vonatkozik rájuk a visszaküldési jog.
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Szállítás tartalma

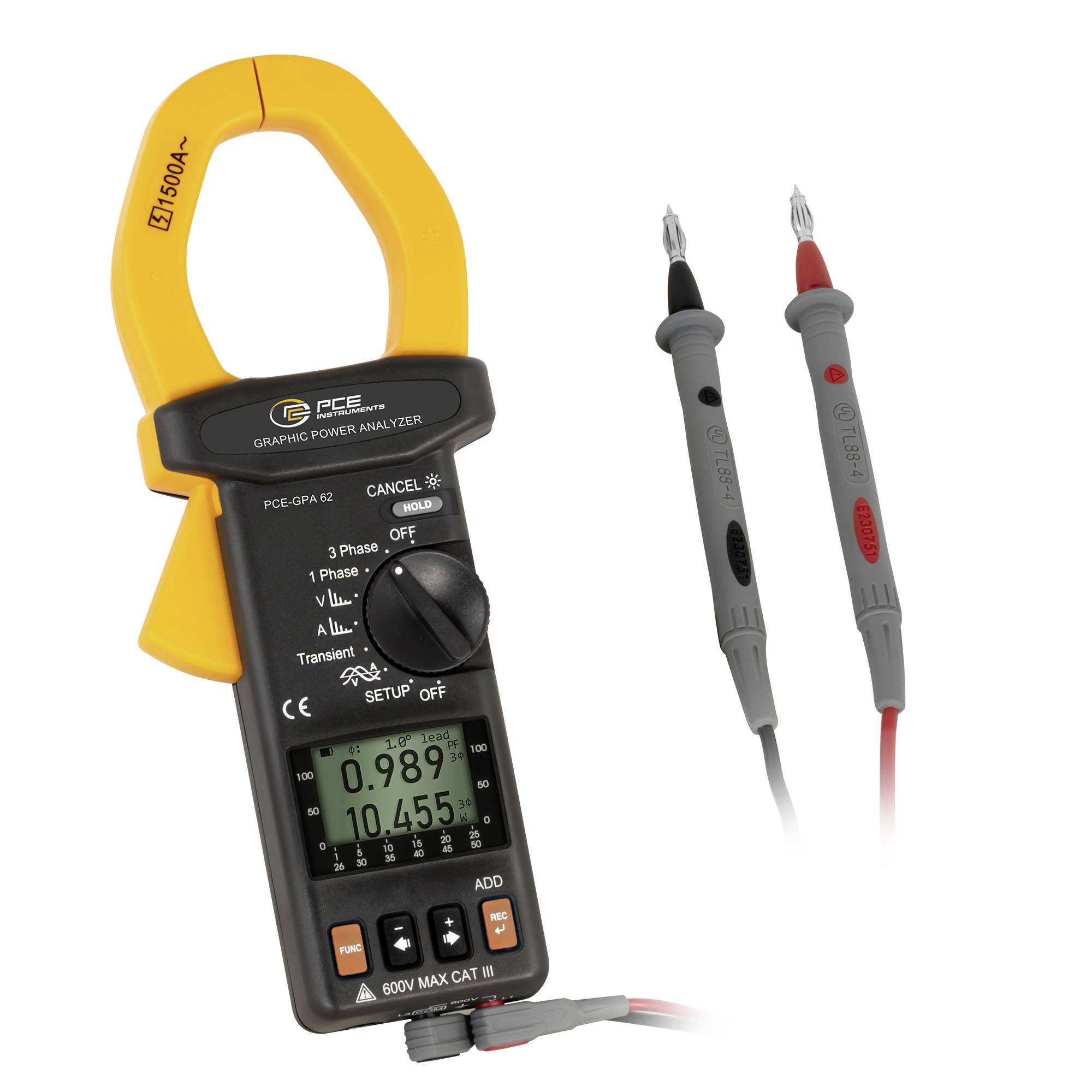

- 1 db PCE-GPA 62 teljesítménymérő

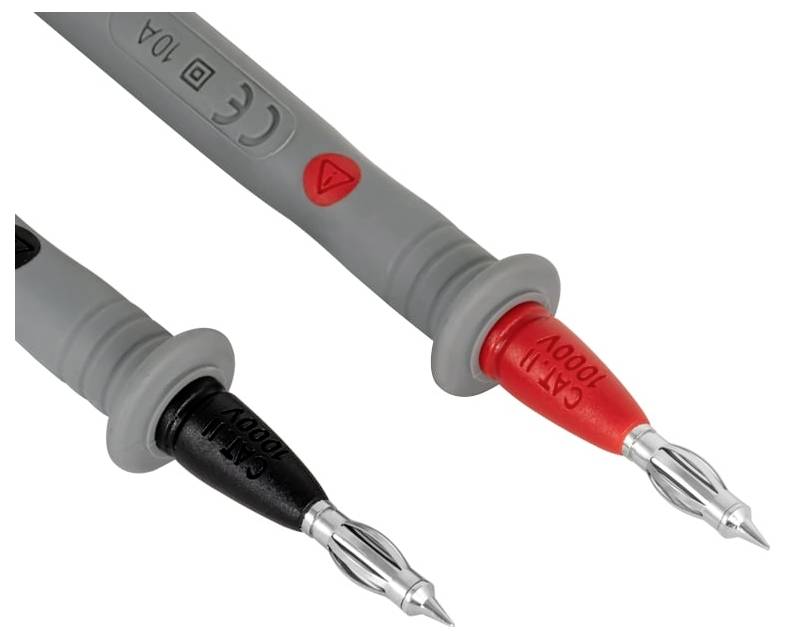

- 2 x szigetelt pick-up gomb minden 2 m-es kábelen
- 2 db elem
- 1 db hordtáska
- 1 x USB PC kábel

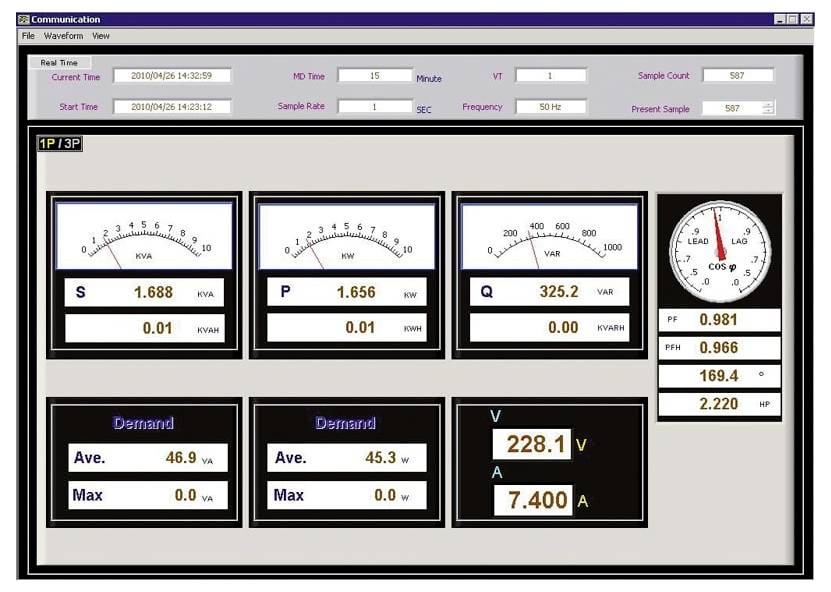

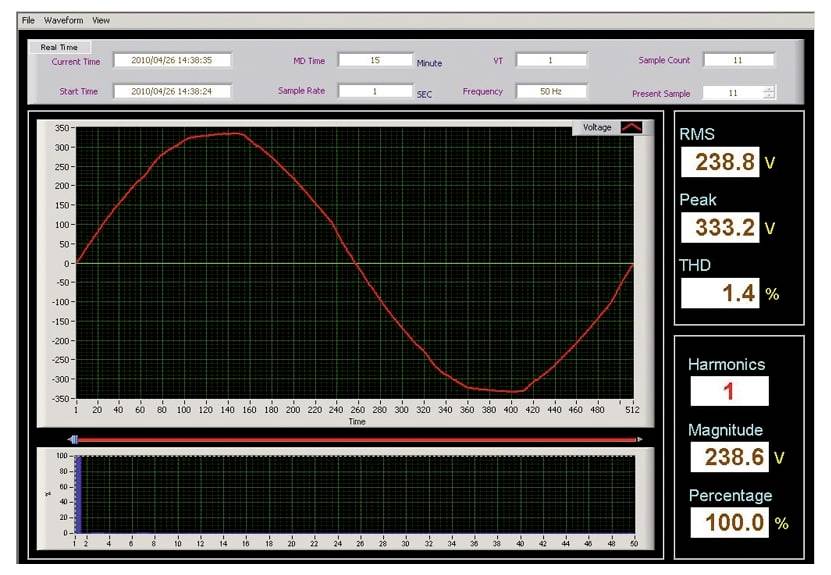

- 1 x szoftver (angol nyelven, leírás és illusztráció németül)
- 1 db használati útmutató
