PCE Instruments Ultrahangos érzékelő PCE-TDS 200 ML-ICA Üzemi feszültség: 5 V Mérési tartomány: 0 - 32 m/s 1 db
EAN:
Gyártól szám:
Rendelési szám:
Csomagolás
doboz
Termék típus
Ultrahangos érzékelő
Üzemi feszültség (min.)
5 V
Max. üzemi feszültség
5 V
Mérési tartomány (max.)
32 m/s
Adatlap (PDF)
Szám
Összesen (1 165 346 Ft / Darab)
1 165 346 Ft
ÁFA nélkül
14 napos visszavételi garancia
Főbb jellemzők
SZAKMAI. KALIBRÁLVA. FELSZERELÉS. PCE-TDS 200 ML-ICA műszer
- Ultrahangos áramlásmérő 32 GB adattárolással 10 millió mérési ponthoz
- Mérési tartomány ±32 m/s
- Reprodukálhatóság a mért érték ±0,5%-a
- különféle mérőszondák
- 2,8 hüvelykes LCD kijelző
- minden médiának
- Opcionálisan DAkkS vagy ISO kalibrációs tanúsítvánnyal
- USB-C interfész adatátvitelhez
- opcionális szoftver a mért értékek elemzéséhez
- Hőmennyiség mérése
- Egyénileg állítható riasztási küszöbértékek
- beleértve az ISO kalibrációs tanúsítványt
Műszaki adatok
- Áramlásmérés
- Mérési tartomány ±32 m/s
- Felbontás: 0,001 m/mp
- Pontosság
- DN ≥50 mm: sebességek esetén az érték ±1,5%-a> 0,3 m/s
- DN< 50 mm: a sebességérték ±3,5%-a a leolvasott értéknek> 0,3 m/s
- Reprodukálhatóság a mért érték ±0,5%-a
- PCE-TDS 200 ml-es érzékelő
- Érzékelőpár
- Csőátmérő DN 50 … 700 / 57 … 720 mm
- Hőállóság -30 … 160 °C
- PCE-TDS 200 L érzékelő
- Csőátmérő DN 300 ... 6000 mm
- Méretek 91 x 52 x 44 mm
- Z, V, N, W mérési módszer
- Medium
- Víz
- Tengervíz
- Oil
- nyersolaj
- Metanol
- Etanol
- Dízel
- Benzin
- petróleum
- Felhasználó által definiált (a közeg hangsebességének manuális megadása)
- Minden szennyeződést tartalmazó folyadék< 5%
- Csőanyag
- Réz CU
- Acél FE
- Rozsdamentes acél VA
- Alumínium AL
- Brass ME
- Öntöttvas CI
- Vas FE
- Nikkel NI
- Titán TI
- Cink ZI
- Akril AC
- Polietilén PE
- Polipropilén PP
- Polivinil-klorid (PVC)
- Nylon NY
- Felhasználó által definiált (a cső anyagának keresztirányú hangsebességének manuális bevitele) A cső belső bélése - Nincs bélés
- - Felhasználó által definiált
- - Epoxigyanta
- - Gumi
- - Habarcs
- - Polisztirol PS
- - Polietilén PE
- - Politetrafluoretilén PTFE
- - Poliuretán PU
- - Polipropilén PP
- - Felhasználó által definiált
- (a hang longitudinális sebességének manuális bevitele)
- a cső belső bélése)
- Mérési paraméterek: áramlási sebesség, térfogatáram és térfogat
- Mértékegységek (mm, in)
- Mértékegységek (áramlási sebesség) m/s, ft/s
- Mértékegységek (térfogatáram) m³, l, gal, igl, mgl, cf, bal, ib, ob
- Időkijelzés: másodperc, perc, óra, nap
- Mértékegységek (térfogat): m³, l, gal, igl, mgl, cf, bal, ib, ob
- További műszaki adatok
- 2,8 hüvelykes LCD kijelző
- Metrikus / angolszász mértékegységek
- Menü nyelvei: német, angol, francia, spanyol
- Olasz, holland, portugál, dán
- Török, lengyel, orosz, kínai, japán
- Üzemeltetési és tárolási feltételek: Hőmérséklet: -20 … +65 °C
- Páratartalom: 10 … 95% relatív páratartalom, nem lecsapódó
- Adatgyűjtő 32 GB tárhellyel / 10 millió mérési ponttal
- USB interfész (online méréshez, a belső adat kiolvasásához)
- (tároláshoz és az akkumulátor töltéséhez)
- Védelmi típus: IP52
- Belső tápegység: LiPo akkumulátor (3,7 V, 2500 mAh)
- Külső: USB 5 VDC, 500 mA
- Üzemelési idő kb. 10 óra
- Méretek 165 x 85 x 32 mm
- Súly 255 g
- Csomagolás
doboz
- Termék típus
Ultrahangos érzékelő
- Gyártói szám
PCE-TDS 200 ML-ICA
- Üzemi feszültség
5 V
- Üzemi feszültség (min.)
5 V
- Max. üzemi feszültség
5 V
- Üzemi feszültség
5 V
- Jellemzők
Házzal
Csatlakozófedél 2 kábel tömszelencével
Csatlakozófedél 2 csatlakozóval
- Csatlakozó
Kábel tömszelence
- Megszólalási idő
1 mp
- Kimenetek
Analóg feszültség
Analóg
Két huzal
- Házszín
Fekete
- Anyagjellemző
Galvanikusan cinkezett
Rozsdamentes
- Ház anyaga
Polisztirol (EPS)
Tiszta műanyag
Gumi
Polimer
Műanyag
PTFE
Műanyag, fémes
- Kábelhossz
5 m
- Névleges átmérő
6000 mm
- Média hőmérséklet (min.)
-30 °C
- Médiahőmérséklet (max.)
160 °C
- Pontosság ±
1.5 %
- Mérési tartomány (min.)
0 m/s
- Mérési tartomány (max.)
32 m/s
- Mérési tartomány
0 - 32 m/s
IP52
- Súly
255 g
- Környezeti hőmérséklet (min.)
-20 °C
- Max. környezeti hőmérséklet
65 °C
- Hossz
166 mm
- Szélesség
32 mm
- Magasság
85 mm
- Méret
(H x Sz x Ma) 166 x 32 x 85 mm
- Tartalom
1 db
- RoHS konform
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3812892 PCE Instruments Ultrahangos érzékelő PCE-TDS 200 ML-ICA Üzemi feszültség: 5 V Mérési tartomány: 0 - 32 m/s 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3812892 PCE Instruments Ultrahangos érzékelő PCE-TDS 200 ML-ICA Üzemi feszültség: 5 V Mérési tartomány: 0 - 32 m/s 1 db
Leírás
Az ultrahangos áramlásmérő mérési tartománya ±32 m/s. DN ≥50 csőátmérő esetén a leolvasott érték ±1,5%-ának, DN csőátmérő esetén pedig a leolvasott érték ±3,5%-ának pontosságával.< A leolvasott érték ±0,5%-os reprodukálhatóságával az ultrahangos áramlásmérő különösen precíz mérőműszer. Az érzékelők ultrahangos áramlásmérőre történő felszereléséhez telepítési segédlet áll rendelkezésre. A telepítési útmutató grafikusan jeleníti meg az ultrahangos áramlásmérő jelminőségét. Ezenkívül egy grafikus kijelző mutatja, hogy az ultrahangos áramlásmérő érzékelői a megfelelő távolságban vannak-e egymástól. Az ultrahangos áramlásmérővel történő áramlásmérés elvégzéséhez a cső és a közeg specifikációinak megadása után az áramlási sebesség, a térfogatáram és a térfogat jelenik meg. Az ultrahangos áramlásmérő a mért értékek kijelzésére szolgáló mértékegységek széles választékát kínálja. Például: m³, l, gal, igl, mgl, cf, bal, ib és ob.
Mérés közben az ultrahangos áramlásmérő adatgyűjtő funkciójával rögzíthetőek a mért értékek. Az ultrahangos áramlásmérő lehetővé teszi az indítási és leállítási feltételek, valamint a tárolási intervallum 1 másodperctől 12 óráig történő beállítását. Egy ultrahangos áramlásmérőben minden tárolási pont csak egyszer tartalmazza az összes mért változót. A mért értékeket az ultrahangos áramlásmérő 32 GB-os beépített memóriája tárolja. Az ultrahangos áramlásmérő akár 10 millió mérési pontot is képes tárolni.
Az opcionális szoftver lehetővé teszi az ultrahangos áramlásmérő által rögzített mérések kiolvasását. Elemzés céljából az ultrahangos áramlásmérő mért értékei táblázatos formában és grafikusan is megjeleníthetők. Az ultrahangos áramlásmérőből származó mért értékek további feldolgozásához ezek .csv fájlformátumban exportálhatók. Alternatív megoldásként PDF formátumú jelentés is létrehozható a szoftver segítségével. Az egyszerűbb kezelés érdekében az ultrahangos áramlásmérő szoftveresen konfigurálható. A szoftver lehetővé teszi az ultrahangos áramlásmérő által mért értékek élő megtekintését is.
Az ultrahangos áramlásmérővel a hőmennyiség meghatározásához két további hőelemre van szükség. Ezek a PCE-TDS 200+ készüléken érhetők el. Az ultrahangos áramlásmérő két hőeleme a csőrendszer be- és visszatérő vezetékeihez csatlakozik. A hőmérsékletkülönbség és a mért áramlási sebesség alapján az ultrahangos áramlásmérő meg tudja határozni a hőmennyiséget. Szükség esetén az ultrahangos áramlásmérő a mérés során egyidejűleg képes kiszámítani és megjeleníteni a költségeket hőegységre vetítve. Így az ultrahangos áramlásmérőt például fűtési rendszerek ellenőrzésére használják.

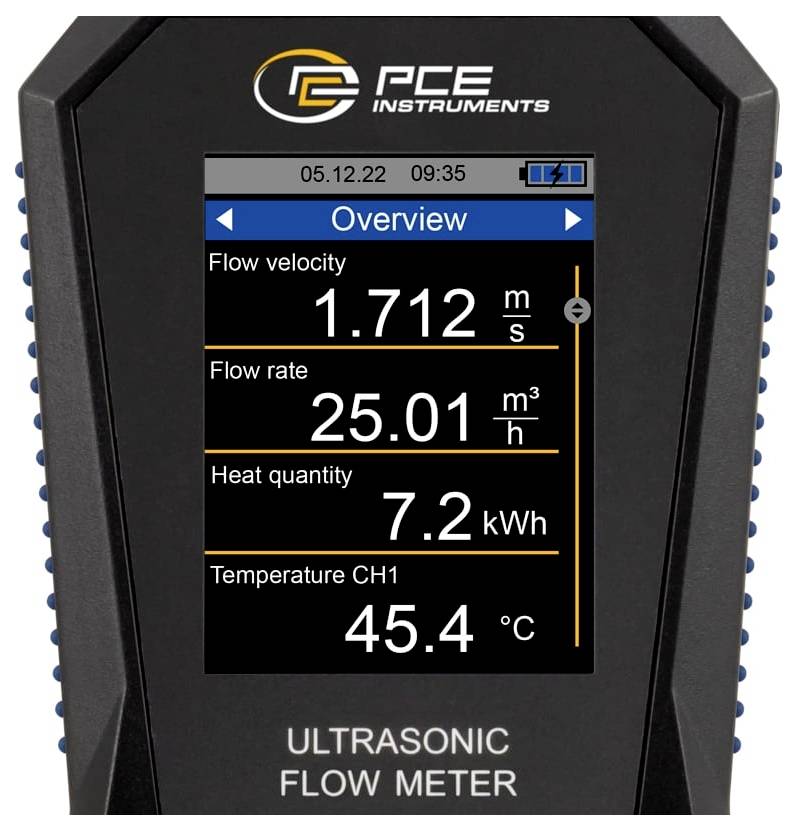

Az ultrahangos áramlásmérő LC színes kijelzője 2,8 hüvelykes, így könnyen leolvasható. Opcionálisan az ultrahangos áramlásmérő ISO vagy DAkkS kalibrációs tanúsítvánnyal is felszerelhető.
PCE-TDS 200 ml-es érzékelő
Közepes érzékelő pár DN 50 … 700 / 57 … 720 mm csőátmérőkhöz. Közepes méretű csövek áramlásmérésére alkalmas. Az ultrahangos áramlásmérő érzékelőin található beépített mágnesek lehetővé teszik a vascsövekhez való rögzítést. Alternatív megoldásként az érzékelők levehető kábelkötegelők segítségével is rögzíthetők a csőhöz. A hőmérséklet-tűrés -30 és 160 °C között van.
PCE-TDS 200 L érzékelő
Nagy érzékelőpár DN 300 ... csőátmérőkhöz 6000. Ez az érzékelőpár ezért különösen nagy csövekhez alkalmas. Az ultrahangos áramlásmérő érzékelői levehető kábelkötegelők segítségével rögzíthetők. A beépített mágneseknek köszönhetően az érzékelők vasfém csövekre is rögzíthetők. Az érzékelők méretei 91 x 52 x 44 mm.
Ez a szöveg gépi fordítással készült.
Mérés közben az ultrahangos áramlásmérő adatgyűjtő funkciójával rögzíthetőek a mért értékek. Az ultrahangos áramlásmérő lehetővé teszi az indítási és leállítási feltételek, valamint a tárolási intervallum 1 másodperctől 12 óráig történő beállítását. Egy ultrahangos áramlásmérőben minden tárolási pont csak egyszer tartalmazza az összes mért változót. A mért értékeket az ultrahangos áramlásmérő 32 GB-os beépített memóriája tárolja. Az ultrahangos áramlásmérő akár 10 millió mérési pontot is képes tárolni.
Az opcionális szoftver lehetővé teszi az ultrahangos áramlásmérő által rögzített mérések kiolvasását. Elemzés céljából az ultrahangos áramlásmérő mért értékei táblázatos formában és grafikusan is megjeleníthetők. Az ultrahangos áramlásmérőből származó mért értékek további feldolgozásához ezek .csv fájlformátumban exportálhatók. Alternatív megoldásként PDF formátumú jelentés is létrehozható a szoftver segítségével. Az egyszerűbb kezelés érdekében az ultrahangos áramlásmérő szoftveresen konfigurálható. A szoftver lehetővé teszi az ultrahangos áramlásmérő által mért értékek élő megtekintését is.
Az ultrahangos áramlásmérővel a hőmennyiség meghatározásához két további hőelemre van szükség. Ezek a PCE-TDS 200+ készüléken érhetők el. Az ultrahangos áramlásmérő két hőeleme a csőrendszer be- és visszatérő vezetékeihez csatlakozik. A hőmérsékletkülönbség és a mért áramlási sebesség alapján az ultrahangos áramlásmérő meg tudja határozni a hőmennyiséget. Szükség esetén az ultrahangos áramlásmérő a mérés során egyidejűleg képes kiszámítani és megjeleníteni a költségeket hőegységre vetítve. Így az ultrahangos áramlásmérőt például fűtési rendszerek ellenőrzésére használják.
Az ultrahangos áramlásmérő LC színes kijelzője 2,8 hüvelykes, így könnyen leolvasható. Opcionálisan az ultrahangos áramlásmérő ISO vagy DAkkS kalibrációs tanúsítvánnyal is felszerelhető.
PCE-TDS 200 ml-es érzékelő
Közepes érzékelő pár DN 50 … 700 / 57 … 720 mm csőátmérőkhöz. Közepes méretű csövek áramlásmérésére alkalmas. Az ultrahangos áramlásmérő érzékelőin található beépített mágnesek lehetővé teszik a vascsövekhez való rögzítést. Alternatív megoldásként az érzékelők levehető kábelkötegelők segítségével is rögzíthetők a csőhöz. A hőmérséklet-tűrés -30 és 160 °C között van.
PCE-TDS 200 L érzékelő
Nagy érzékelőpár DN 300 ... csőátmérőkhöz 6000. Ez az érzékelőpár ezért különösen nagy csövekhez alkalmas. Az ultrahangos áramlásmérő érzékelői levehető kábelkötegelők segítségével rögzíthetők. A beépített mágneseknek köszönhetően az érzékelők vasfém csövekre is rögzíthetők. Az érzékelők méretei 91 x 52 x 44 mm.
Ez a szöveg gépi fordítással készült.
Kivitel
- Mérési tartomány: ±32 m/s
- Felbontás: 0,001 m/mp
- érzékelőkészlettel együtt
- Érzékelő DN 50 … 700 / 57 … 720 mm, DN 300 ... csőátmérőkhöz 6000
- Hőállóság: -30 … 160 °C
- különféle médiumokhoz
- különféle csőanyagokhoz
- Mérési paraméterek: Áramlási sebesség, térfogatáram és térfogat
- Csatlakozás: USB
- Adatgyűjtő: 32 GB tárhelykapacitás (10 millió mérési pont)
- LiPo akkumulátor
- ISO kalibrációs tanúsítvány mellékelve

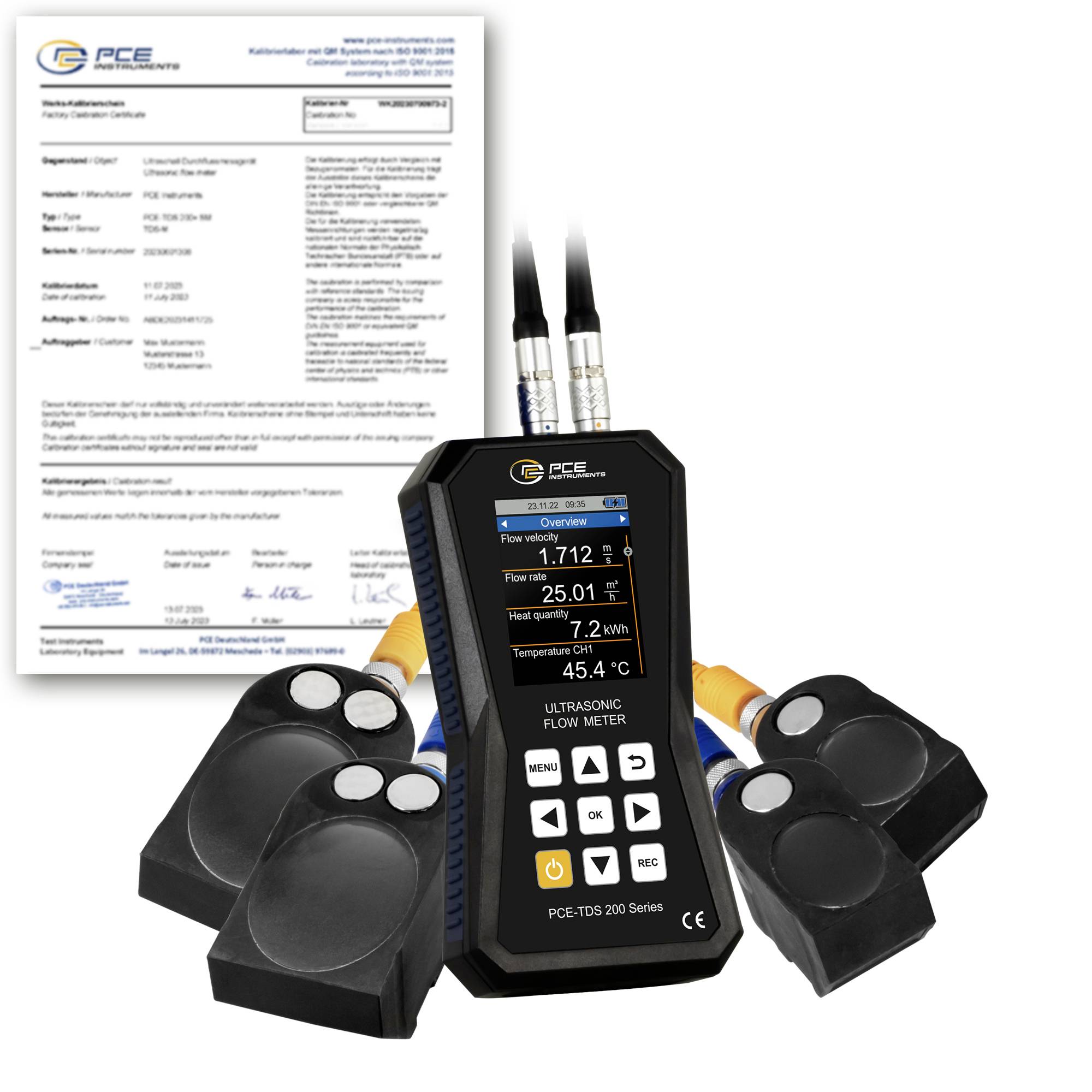

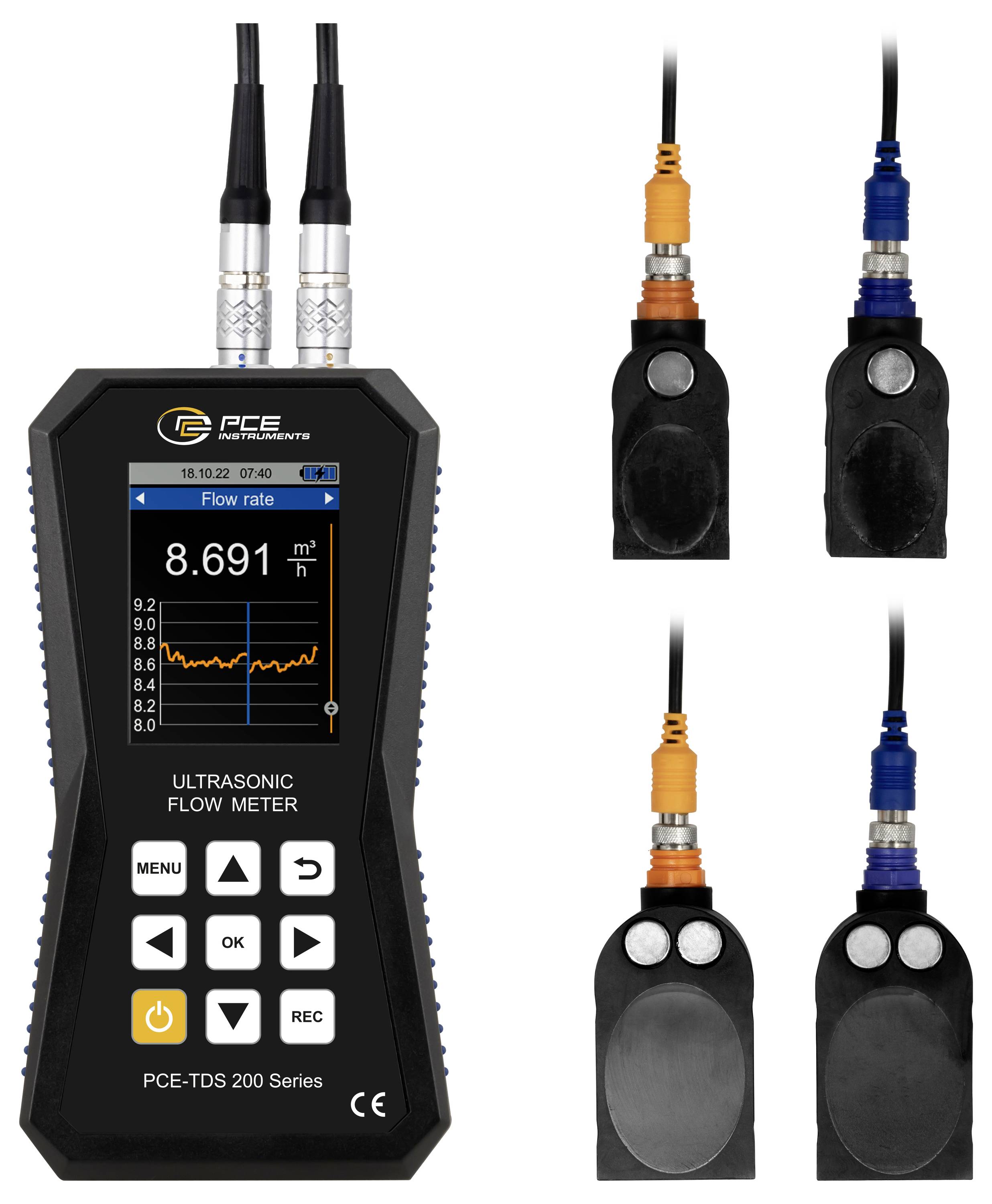

Szállítás tartalma
- 1 x Ultrahangos áramlásmérő PCE-TDS 200 ML-ICA
- 1 x PCE-TDS 200 M SENSOR áramlásérzékelő (pár)
- 1 x PCE-TDS 200 L SENSOR áramlásérzékelő (pár)
- 2 x 5 m-es csatlakozókábel
- 2 db kioldható kábelkötegelő
- 1 db hálózati adapter
- 1 db USB-C kábel
- 1 x ultrahangos kontaktgél
- 1 db PCE mérőszalag
- 1 db műanyag tok
- Használati útmutató
- 1 db ISO kalibrációs tanúsítvány
