PCE Instruments Ultrahangos érzékelő PCE-TDS 200+ MR-ICA Üzemi feszültség: 5 V Mérési tartomány: 0 - 32 m/s 1 db
EAN:
Gyártól szám:
Rendelési szám:
Csomagolás
doboz
Termék típus
Ultrahangos érzékelő
Üzemi feszültség (min.)
5 V
Max. üzemi feszültség
5 V
Mérési tartomány (max.)
32 m/s
Adatlap (PDF)
Szám
Összesen (1 400 780 Ft / Darab)
1 400 780 Ft
ÁFA nélkül
14 napos visszavételi garancia
Főbb jellemzők
SZAKMAI. KALIBRÁLVA. FELSZERELÉS. PCE-TDS 200+ MR-ICA műszer
- Ultrahangos áramlásmérő 32 GB adattárolással 10 millió mérési ponthoz
- Mérési tartomány ±32 m/s
- Reprodukálhatóság a mért érték ±0,5%-a
- különféle mérőszondák
- Egyénileg állítható riasztási küszöbértékek
- 2,8 hüvelykes LCD kijelző
- minden médiának
- USB-C interfész adatátvitelhez
- opcionális szoftver a mért értékek elemzéséhez
- Hőmennyiség mérése
- beleértve az ISO kalibrációs tanúsítványt
Műszaki adatok
- Áramlásmérési tartomány ±32 m/s
- Felbontás: 0,001 m/mp
- Pontosság
- DN ≥50 mm: sebességek esetén az érték ±1,5%-a> 0,3 m/s
- DN< 50 mm: a sebességérték ±3,5%-a a leolvasott értéknek> 0,3 m/s
- Reprodukálhatóság a mért érték ±0,5%-a
- PCE-TDS 200 MR SENSOR érzékelőpár
- Csőátmérő DN 50 … 700 / 57 … 720 mm
- Hőállóság -30 … 160 °C
- Z, V, N, W mérési módszer
- Medium
- Víz
- Tengervíz
- Oil
- nyersolaj
- Metanol
- Etanol
- Dízel
- Benzin
- petróleum
- Felhasználó által definiált (a közeg hangsebességének manuális megadása)
- Minden szennyeződést tartalmazó folyadék< 5%
- Csőanyag
- Réz CU
- Acél FE
- Rozsdamentes acél VA
- Alumínium AL
- Brass ME
- Öntöttvas CI
- Vas FE
- Nikkel NI
- Titán TI
- Cink ZI
- Akril AC
- Polietilén PE
- Polipropilén PP
- Polivinil-klorid (PVC)
- Nylon NY
- Felhasználó által definiált (a cső anyagának keresztirányú hangsebességének manuális bevitele)
- A cső belső bélése
- Nincs bélés
- Felhasználó által definiált
- Epoxi gyanta
- Gumi
- Habarcs
- Polisztirol PS
- Polietilén PE
- Politetrafluoretilén PTFE
- Poliuretán PU
- Polipropilén PP
- Felhasználó által definiált (a cső belső bélésének hosszanti hangsebességének manuális bevitele)
- Mérési paraméterek: áramlási sebesség, térfogatáram és térfogat
- Mértékegységek (mm, in)
- Mértékegységek (áramlási sebesség) m/s, ft/s
- Mértékegységek (térfogatáram) m³, l, gal, igl, mgl, cf, bal, ib, ob
- Időkijelzés: másodperc, perc, óra, nap
- Mértékegységek (térfogat): m³, l, gal, igl, mgl, cf, bal, ib, ob
- Hőmérséklet mérés
- Mérési tartomány Pontosság
- B típus: 600 ... 1800°C B típus: ±(0,5% + 3°C)
- E típus: -100 ... +900 °C E típus: ±(0,4% + 1 °C)
- J típus: -100 ... 1150°C J típus: ±(0,4% + 1°C)
- K típus: -100 ... +1370 °C K típus: ±(0,4% + 1 °C)
- N típus: -100 ... + 1150 °C N típus: ±(0,4% + 1 °C)
- R típus: 0 ... 1700°C R típus: ±(0,5% + 3°C)
- S típus: 0 ... 1500 °C S típus: ±(0,5% + 3 °C)
- T típus: -100 ... +400 °C T típus: ±(0,4% + 1 °C)
- Felbontás: 0,1 °C
- Csatlakoztatható hőelemek B, E, J, K, N, R, S, T
- Mérési paraméterek: áramlási sebesség, térfogatáram, térfogat, hőmérséklet, hőteljesítmény és hőmennyiség
- Egységek (hőmérséklet)............ °C/°F
- Mértékegységek (hőmennyiség): K, kJ, MJ, Wh, kWh, MWh, Btu, kBtu, MBtu
- Mértékegységek (hőteljesítmény) W, kW, MW, J/h, kJ/h, MJ/h, Btu/h, kBtu/h, MBtu/h
- Költségkijelzés EUR-ban, fontban, USD-ben, török lírában, zlotyban és jenben
- További műszaki adatok
- 2,8 hüvelykes LCD kijelző
- Metrikus / angolszász mértékegységek
- Menü nyelvei: német, angol, francia, spanyol, olasz, holland, portugál, dán, török, lengyel, orosz, kínai, japán
- Üzemi- és tárolási feltételek
- Hőmérséklet: -20 … +65 °C
- Páratartalom: 10 … 95% relatív páratartalom, nem lecsapódó
- Adatgyűjtő 32 GB tárhellyel / 10 millió mérési ponttal

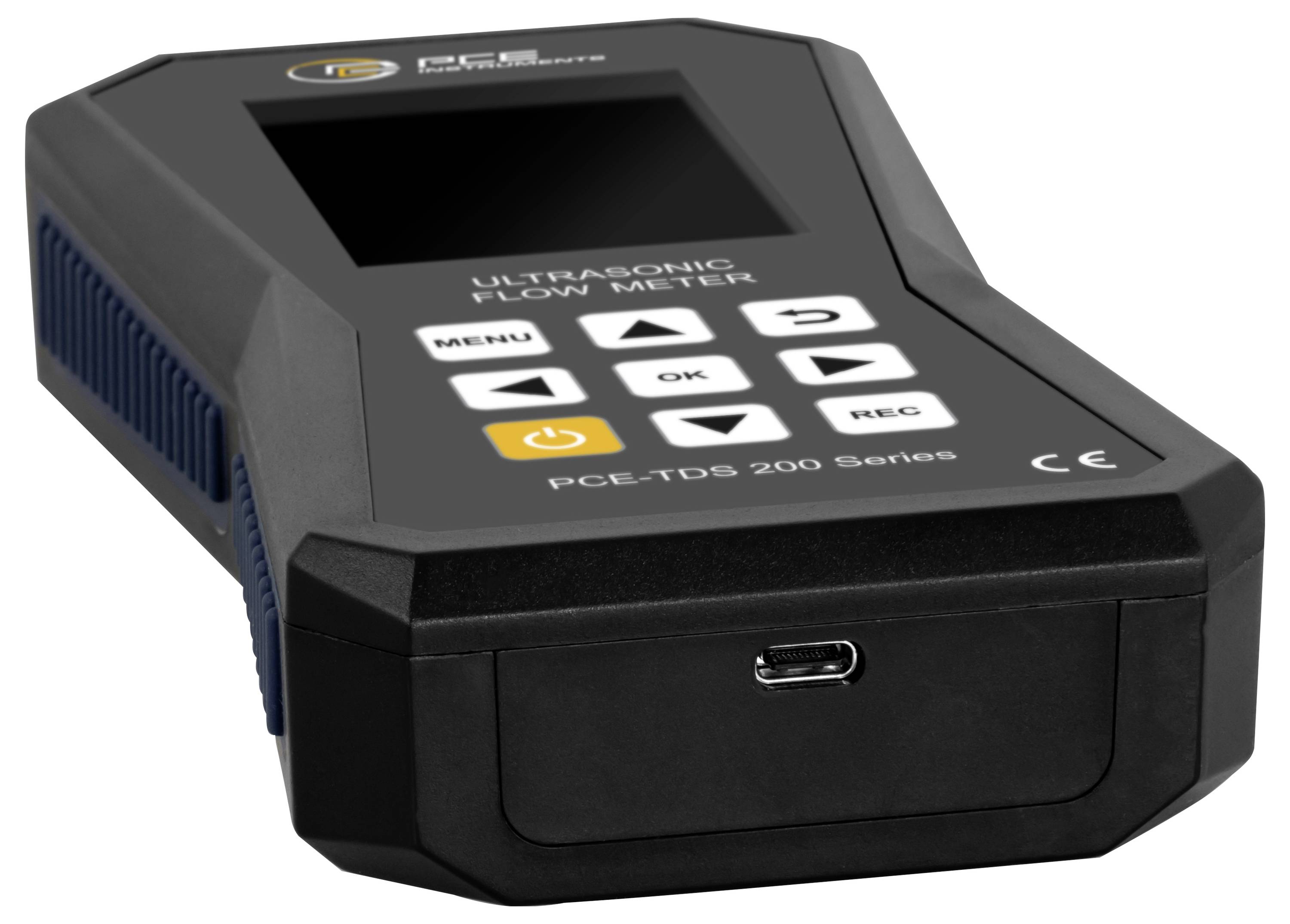

- USB interfész (online méréshez, a belső memória olvasásához és az akkumulátor töltéséhez)
- Védelmi típus: IP52
- Feszültségellátás
- Belső: LiPo akkumulátor (3,7 V, 2500 mAh)
- Külső: USB 5 VDC, 500 mA
- Üzemelési idő kb. 10 óra
- Méretek 165 x 85 x 32 mm
- Súly 255 g
- Csomagolás
doboz
- Termék típus
Ultrahangos érzékelő
- Gyártói szám
PCE-TDS 200+ MR-ICA
- Üzemi feszültség
5 V
- Üzemi feszültség (min.)
5 V
- Max. üzemi feszültség
5 V
- Üzemi feszültség
5 V
- Jellemzők
Házzal
Csatlakozófedél 2 kábel tömszelencével
Csatlakozófedél 2 csatlakozóval
- Csatlakozó
Kábel tömszelence
- Megszólalási idő
1 mp
- Kimenetek
Analóg feszültség
Analóg
Két huzal
- Házszín
Fekete
- Anyagjellemző
Galvanikusan cinkezett
Rozsdamentes
- Ház anyaga
Polisztirol (EPS)
Tiszta műanyag
Gumi
Polimer
Műanyag
PTFE
Műanyag, fémes
- Kábelhossz
5 m
- Névleges átmérő
720 mm
- Média hőmérséklet (min.)
-30 °C
- Médiahőmérséklet (max.)
160 °C
- Pontosság ±
1.5 %
- Mérési tartomány (min.)
0 m/s
- Mérési tartomány (max.)
32 m/s
- Mérési tartomány
0 - 32 m/s
IP52
- Súly
255 g
- Környezeti hőmérséklet (min.)
-20 °C
- Max. környezeti hőmérséklet
65 °C
- Hossz
165 mm
- Szélesség
32 mm
- Magasság
85 mm
- Méret
(H x Sz x Ma) 165 x 32 x 85 mm
- Tartalom
1 db
- RoHS konform
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3812901 PCE Instruments Ultrahangos érzékelő PCE-TDS 200+ MR-ICA Üzemi feszültség: 5 V Mérési tartomány: 0 - 32 m/s 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3812901 PCE Instruments Ultrahangos érzékelő PCE-TDS 200+ MR-ICA Üzemi feszültség: 5 V Mérési tartomány: 0 - 32 m/s 1 db
Leírás
Az áramlásmérő mérési tartománya ±32 m/s. DN ≥50 csőátmérő esetén a leolvasott érték ±1,5%-ának, DN csőátmérő esetén pedig a leolvasott érték ±3,5%-ának pontosságával.< 50-es áramlási sebességével és a leolvasott érték ±0,5%-os reprodukálhatóságával az áramlásmérő különösen precíz mérőműszer. Az érzékelők áramlásmérőre történő felszereléséhez telepítési segédlet áll rendelkezésre. A telepítési útmutató grafikusan jeleníti meg az áramlásmérő jelminőségét. Ezenkívül egy grafikus kijelző mutatja, hogy az áramlásmérő érzékelői a megfelelő távolságban vannak-e egymástól. Az áramlásmérővel történő áramlásmérés elvégzéséhez a cső- és közegadatok megadása után az áramlási sebesség, a térfogatáram és a térfogat jelenik meg. Az áramlásmérő a mért értékek kijelzésére számos különböző mértékegységet kínál. Például: m³, l, gal, igl, mgl, cf, bal, ib és ob.
Mérés közben az ultrahangos áramlásmérő adatgyűjtő funkciójával rögzíthetőek a mért értékek. Az áramlásmérő lehetővé teszi az indítási és leállítási feltételek, valamint a tárolási intervallum 1 másodperctől 12 óráig történő beállítását. Egy áramlásmérőben minden tárolási pont csak egyszer tartalmazza az összes mért értéket. A mért értékeket az ultrahangos áramlásmérő 32 GB-os beépített memóriája tárolja. Az ultrahangos áramlásmérő akár 10 millió mérési pontot is képes tárolni.
Az opcionális szoftver lehetővé teszi az áramlásmérő által rögzített mért értékek kiolvasását. Elemzési célokra az áramlásmérő által mért értékek táblázatos formában és grafikusan is megjeleníthetők. Az áramlásmérőből származó mért értékek további feldolgozásához ezek .csv fájlformátumban exportálhatók. Alternatív megoldásként PDF formátumú jelentés is létrehozható a szoftver segítségével. Az egyszerűbb kezelés érdekében az áramlásmérő szoftveresen konfigurálható. A szoftver lehetővé teszi az ultrahangos áramlásmérő által mért értékek élő megtekintését is.

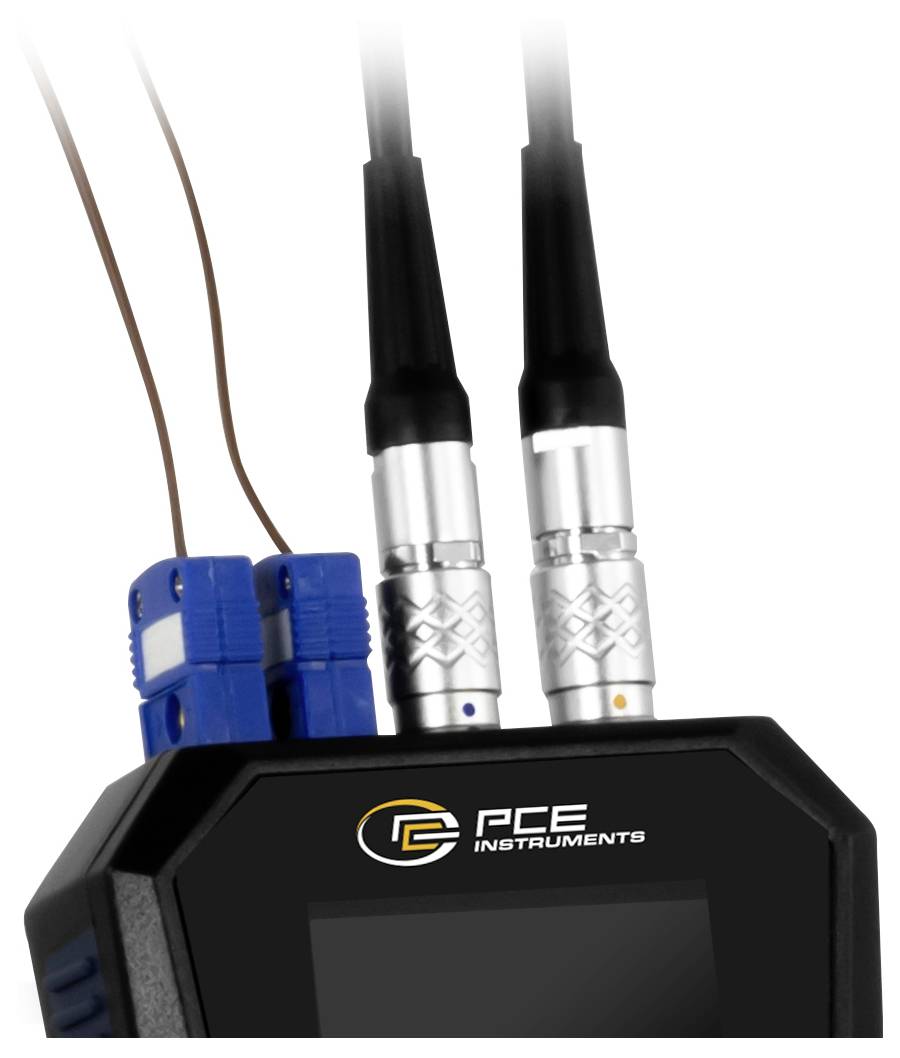

A hőmennyiség áramlásmérővel történő meghatározásához két további hőelemre van szükség. Ezek a PCE-TDS 200+ készüléken érhetők el. Az áramlásmérő két hőeleme a csőrendszer előremenő és visszatérő vezetékeihez van csatlakoztatva. A hőmérsékletkülönbség és a mért áramlási sebesség alapján az áramlásmérő meg tudja határozni a hőmennyiséget. Szükség esetén az áramlásmérő a mérés során egyidejűleg képes kiszámítani és megjeleníteni a költségeket hőegységre vetítve. Ezért az áramlásmérőt például fűtési rendszerek ellenőrzésénél használják.
Az ultrahangos áramlásmérő LC színes kijelzője 2,8 hüvelykes, így könnyen leolvasható. Opcionálisan az áramlásmérő ISO vagy DAkkS kalibrációs tanúsítvánnyal is felszerelhető.

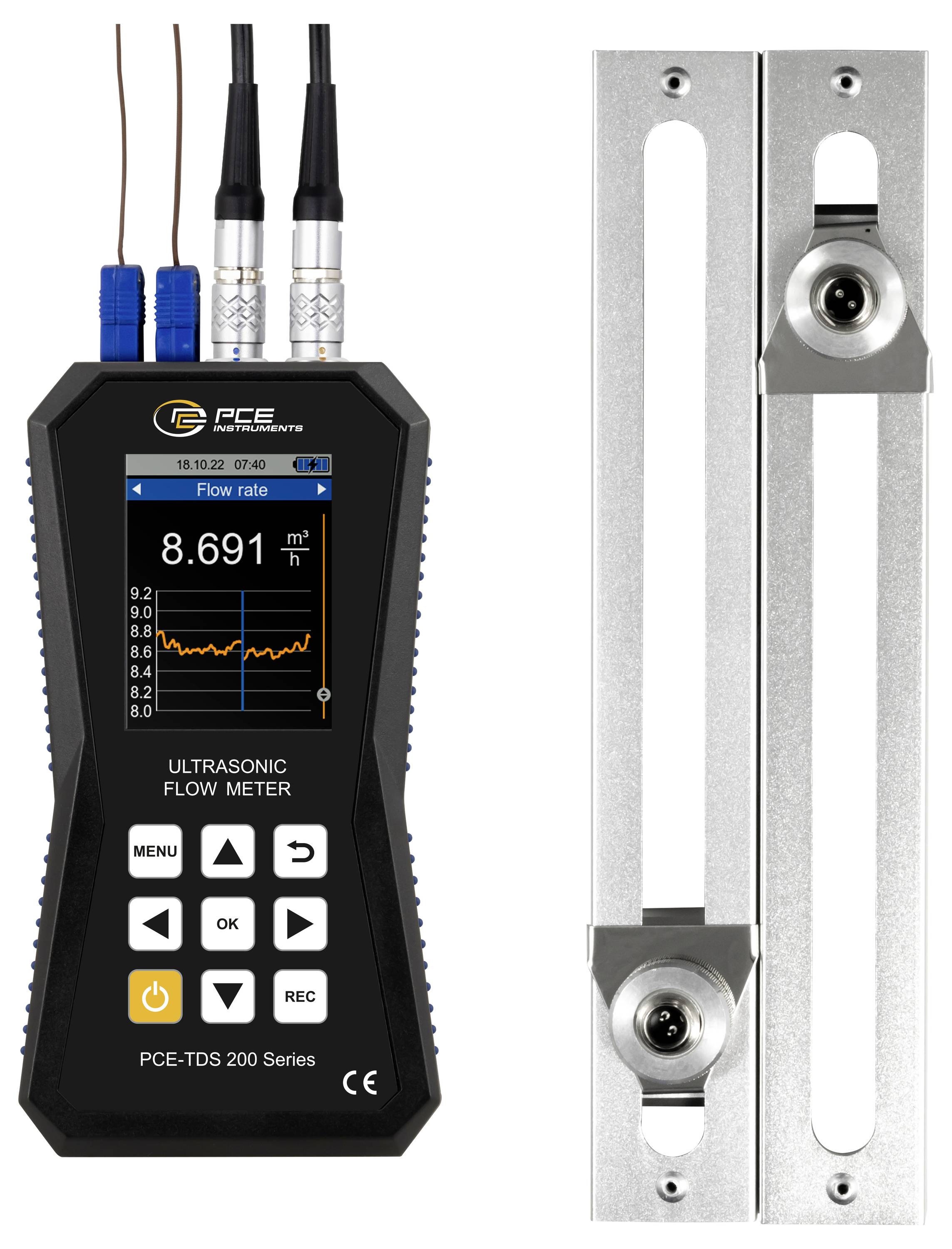

PCE-TDS 200 MR érzékelő
Külön sínre szerelhető érzékelők DN 50 … 700 / 57 … 720 mm csőméretekhez. A hőmérséklet-tűrés -30 és 160 °C között van. Az adott sínen lévő érzékelő egy sínen található, így szükség szerint pozícionálható. A sínek alatt mágnesek találhatók, amelyek lehetővé teszik számukra, hogy függetlenül rögzüljenek a vasfémet tartalmazó csövekhez.
Ez a szöveg gépi fordítással készült.
Mérés közben az ultrahangos áramlásmérő adatgyűjtő funkciójával rögzíthetőek a mért értékek. Az áramlásmérő lehetővé teszi az indítási és leállítási feltételek, valamint a tárolási intervallum 1 másodperctől 12 óráig történő beállítását. Egy áramlásmérőben minden tárolási pont csak egyszer tartalmazza az összes mért értéket. A mért értékeket az ultrahangos áramlásmérő 32 GB-os beépített memóriája tárolja. Az ultrahangos áramlásmérő akár 10 millió mérési pontot is képes tárolni.
Az opcionális szoftver lehetővé teszi az áramlásmérő által rögzített mért értékek kiolvasását. Elemzési célokra az áramlásmérő által mért értékek táblázatos formában és grafikusan is megjeleníthetők. Az áramlásmérőből származó mért értékek további feldolgozásához ezek .csv fájlformátumban exportálhatók. Alternatív megoldásként PDF formátumú jelentés is létrehozható a szoftver segítségével. Az egyszerűbb kezelés érdekében az áramlásmérő szoftveresen konfigurálható. A szoftver lehetővé teszi az ultrahangos áramlásmérő által mért értékek élő megtekintését is.
A hőmennyiség áramlásmérővel történő meghatározásához két további hőelemre van szükség. Ezek a PCE-TDS 200+ készüléken érhetők el. Az áramlásmérő két hőeleme a csőrendszer előremenő és visszatérő vezetékeihez van csatlakoztatva. A hőmérsékletkülönbség és a mért áramlási sebesség alapján az áramlásmérő meg tudja határozni a hőmennyiséget. Szükség esetén az áramlásmérő a mérés során egyidejűleg képes kiszámítani és megjeleníteni a költségeket hőegységre vetítve. Ezért az áramlásmérőt például fűtési rendszerek ellenőrzésénél használják.
Az ultrahangos áramlásmérő LC színes kijelzője 2,8 hüvelykes, így könnyen leolvasható. Opcionálisan az áramlásmérő ISO vagy DAkkS kalibrációs tanúsítvánnyal is felszerelhető.
PCE-TDS 200 MR érzékelő
Külön sínre szerelhető érzékelők DN 50 … 700 / 57 … 720 mm csőméretekhez. A hőmérséklet-tűrés -30 és 160 °C között van. Az adott sínen lévő érzékelő egy sínen található, így szükség szerint pozícionálható. A sínek alatt mágnesek találhatók, amelyek lehetővé teszik számukra, hogy függetlenül rögzüljenek a vasfémet tartalmazó csövekhez.
Ez a szöveg gépi fordítással készült.
Kivitel
- Mérési tartomány ±32 m/s
- USB-C interfész adatátvitelhez
- opcionális szoftver a mért értékek elemzéséhez
- Reprodukálhatóság a mért érték ±0,5%-a
- Hőmennyiség mérése
- Adattárolás 10 millió mérési ponthoz
- Egyénileg állítható riasztási küszöbértékek
- beleértve az ISO kalibrációs tanúsítványt
Szállítás tartalma
- 1 x Ultrahangos áramlásmérő PCE-TDS 200+ MR-ICA
- 1 x PCE-TDS 200 MR SENSOR áramlásérzékelő (pár)
- 2 db TF-RA330 hőmérséklet-érzékelő
- 2 x 5 m-es csatlakozókábel
- 2 db kioldható kábelkötegelő
- 1 db hálózati adapter
- 1 db USB-C kábel
- 1 x ultrahangos kontaktgél
- 1 db PCE mérőszalag
- 1 db műanyag tok
- Használati útmutató

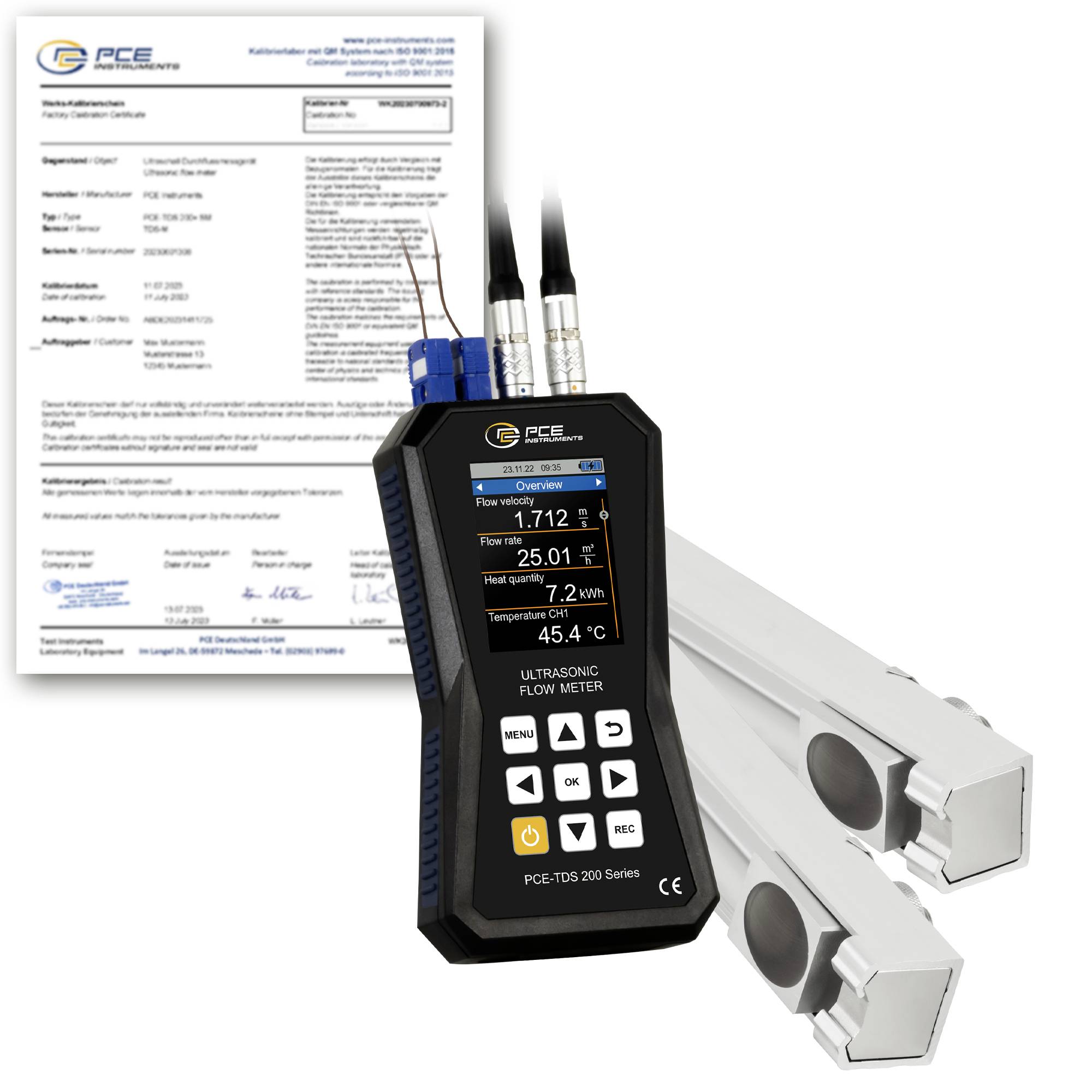

- 1 db ISO kalibrációs tanúsítvány
