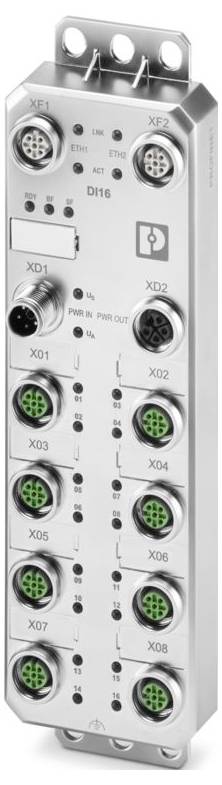

Phoenix Contact AXL E PN DI16 M12 6M-L 1300834 Digitális modul 24 V/DC
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
Összesen (174 990 Ft / Darab)
174 990 Ft
ÁFÁ-val
14 napos visszavételi garancia
Műszaki adatok
- Termékcsalád: Axioline E
- Kialakítás: Önálló
- Pólusok száma: 5
- Csatlakozás típusa: M12 csatlakozó
- Meghúzási nyomaték: 0,4 Nm
- Szélesség: 60 mm
- Magasság: 212 mm
- Mélység: 30,2 mm
- Ház anyaga: Cink présöntvény
- Környezeti feltételek: Környezeti feltételek
- Védelmi osztály: IP65/IP67/IP69; IK08 (ütésállósági besorolás)
- Környezeti hőmérséklet (üzemi): -25 °C ... 70 °C; -40 °C ... 70 °C (Kiterjesztett, lásd az adatlap „Használat szélsőséges környezeti feltételek mellett” című fejezetét)
- Környezeti hőmérséklet (tárolás/szállítás): -25 °C ... 85 °C
- Szerelési típus: Csavaros rögzítés
- Szigetelési tulajdonságok: Szigetelési tulajdonságok
- Szennyezettségi fok: 2 (IEC 60664-1, EN 60664-1)
- Megengedett páratartalom (üzemi): 5% ... 95%
- Átviteli sebesség: 100 Mbit/s (autonegotiation)
- Teszt időtartama: 14 nap
- Védelmi osztály: III (IEC 61140, EN 61140, VDE 0140-1)
- Interfészek száma: 2
- Légnyomás (üzemi): 70 kPa ... 106 kPa (legfeljebb 3000 m tengerszint feletti magasságig)
- Tápfeszültség tartomány: 18 V DC ... 30 V DC (minden tűréshatárt beleértve, beleértve a ingadozást is)
- Csatlakozástechnika: 4 vezetékes
- Megengedett páratartalom (tárolás/szállítás): 5% ... 95%
- Megjegyzés az alkalmazáshoz: Csak ipari használatra
- Kábelhossz: max. 30 m (az érzékelőig)
- Áramfelvétel: tipikusan 4 mA; max. 16 A
- Hőmérséklet: 25 °C ±1 K
- Védelmi áramkör: Fordított polaritás elleni védelem | igen; Rövidzárlatvédelem | igen; Túlterhelésvédelem | igen
- Támogatott protokollok: HTTP; SNMP v1
- Megnevezés: Kiegészítő eszközök aktuátorainak (UA) ellátása
- Légnyomás (tárolás/szállítás): 70 kPa ... 106 kPa (legfeljebb 3000 m tengerszint feletti magasságig)
- Csatlakozástípusra vonatkozó megjegyzés: Csavaros csatlakozás az IEC 61076-2-111 szabvány szerint
- Eszközazonosító: 0183hex
- Szállítóazonosító: 00B0hex
- Bemenet megnevezése: Digitális bemenetek
- Bemenet leírása: IEC 61131-2 1-es és 3-as típus
- Bejáratok száma: 16
- Digitális:: Digitális:
- Bemeneti feszültségtartomány "0" jel: 0 V ... 5 V/DC
- Bemeneti feszültségtartomány "1" jel: 11 V DC ... 30 V DC
- Bemeneti szűrési idő: 3000 µs; 1000 µs (alapértelmezett);< 100 µs (szűrő letiltva)
- Tápfeszültség: 24 V DC (névleges feszültség)
- Eszközfunkció: PROFINET eszköz
- PROFINET: PROFINET
- Megfelelőségi osztály: C (IRT kapcsoló)
- Biztosíték névleges értéke: max. 16 A
- Névleges bemeneti feszültség UIN: 24 V DC
- Névleges bemeneti áram UIN-nél: tipikusan 2,5 mA
- Érzékelőáram csatornánként: max. 2 A (az USA-ból)
- Feszültségtartományok potenciálszétválasztása/leválasztása: Feszültségtartományok potenciálszétválasztása/leválasztása
- Tesztelés (mérgező gáz): Tesztelés (mérgező gáz)
- Vizsgálati szabvány: DIN EN 60068-2-52
- Relatív páratartalom: 75% ±3%
- H2S (hidrogén-szulfid) térfogatkoncentrációja: 10 ppb ±5 ppb
- NO2 (nitrogén-dioxid) térfogatkoncentrációja: 200 ppb ±20 ppb
- Cl2 (klór) térfogatkoncentrációja: 10 ppb ±5 ppb
- SO2 (kén-dioxid) térfogatkoncentrációja: 200 ppb ±20 ppb
- Tápellátás: Érzékelők: Tápellátás: Érzékelők
- Tápellátás: Mozgatók: Tápellátás: Mozgatók
- Teszt (sós permet): Teszt (sós permet)
- Ciklusok száma: 4
- Tesztlépések ciklusonként: 2
- Teljes tesztidőtartam: 168 óra
- Tesztlépés (sópermet): 2 óra 5% ±0,5% NaCl-dal, pH 6,5...7,2, 35°C ±2 K-en
- Tesztlépés (páratartalom): 166 óra 93% ±3% páratartalom mellett 40°C ±2 K hőmérsékleten
- Rendszerspecifikus protokollok: PROFINET protokollok LLDP; PROFINET protokollok MRP kliens; PROFINET protokollok DCP; PROFINET protokollok DCE/RPC
- Frissítési sebesség: 1 ms
- Támogatott funkciók: FSU< 600 ms; I&M funkciók
- Tesztfeszültség: 24 V táp (logika és érzékelő tápellátás US) / Funkcionális földelés: 800 V DC, 1 perc
- Tesztfeszültség: 24 V tápellátás (aktuátor tápellátás UA) / 24 V tápellátás (logika és érzékelő tápellátás US): 800 V DC, 1 perc
- Tesztfeszültség: 24 V tápellátás (aktuátor tápellátás UA) / Funkcionális földelés: 800 V DC, 1 perc
- Érzékelő teljes áramfelvétele: max. 2 A (eszközönként)
- Termék típus
Digitális modul
- Gyártói szám
AXL E PN DI16 M12 6M-L
- Digitális bemenetek száma (max.)
16
- Bemenetek száma (max.)
16
- Bemenetek
16 x
- Üzemi feszültség
24 V/DC
- Magasság
212 mm
- Hossz
30.2 mm
- Szélesség
60 mm
IP65/IP67/IP69
IK08
- Méret
(H x Sz x Ma) 30.2 x 60 x 212 mm
- Csatlakozási technika
4 vezeték
- Csatlakozó
M12 dugasz összekötő
- Áramfelvét (max.)
16 A
- Gyártói szám
1300834
- Kivitel
Stand-alone
- Szerelési mód
Csavaros felszerelés
- Max. környezeti hőmérséklet
70 °C
- Környezeti hőmérséklet (min.)
-40 °C
- Logikai feszültség UL
24 V/DC
- Mélység
30.2 mm
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3582775 Phoenix Contact AXL E PN DI16 M12 6M-L 1300834 Digitális modul 24 V/DC
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3582775 Phoenix Contact AXL E PN DI16 M12 6M-L 1300834 Digitális modul 24 V/DC
Leírás
Axioline E, digitális bemeneti eszköz, PROFINET, M12 csatlakozó, D kódolású, digitális bemenetek: 16, 24 V DC, csatlakozástechnika: 4 vezetékes, védettség: IP65/IP67/IP69
