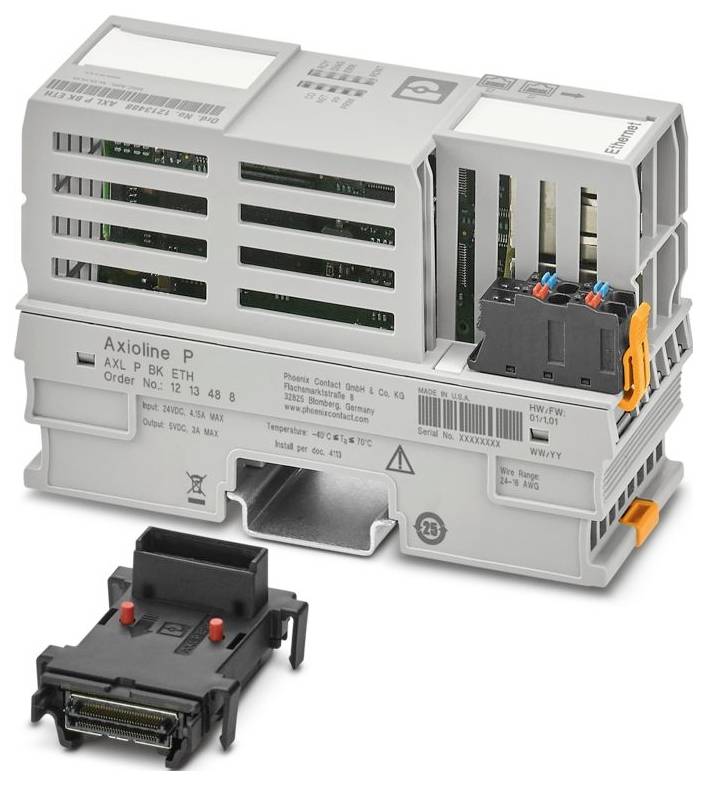

Phoenix Contact AXL P BK ETH 1213488 Buszcsatoló 24 V/DC, 5 V/DC
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
Összesen (582 990 Ft / Darab)
582 990 Ft
ÁFÁ-val
14 napos visszavételi garancia
Műszaki adatok
- Termékcsalád: Axioline P
- Kialakítás: blokk moduláris
- Csatlakozás típusa: Direkt rugós csatlakozás
- Hajlékony vezető keresztmetszete: 0,2 mm² ... 1,5 mm²
- Merev vezető keresztmetszete: 0,2 mm² ... 1,5 mm²
- Vezető keresztmetszete AWG: 24 ... 16
- Szélesség: 45 mm
- Magasság: 126,93 mm
- Mélység: 75 mm
- Környezeti feltételek: Környezeti feltételek
- Védelmi típus: IP20
- Környezeti hőmérséklet (üzemi): -40 °C ... 70 °C (Telepítési helyzet: falra szerelve vízszintes szerelősínre); -40 °C ... 50 °C (Telepítési helyzet: bármilyen)
- Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 85 °C
- Szerelési típus: DIN sínre szerelhető
- Szigetelési tulajdonságok: Szigetelési tulajdonságok
- Túlfeszültség kategória: II (IEC 60664-1, EN 60664-1)
- Szennyezettségi fok: 2 (IEC 60664-1, EN 60664-1)
- Megengedett páratartalom (üzemi): 5% ... 95% (páralecsapódás nélkül)
- Megnevezés: Csatlakozás: Tápegység
- Csupaszolási hossz: 8 mm
- Telepítési helyzet: bármilyen (vegye figyelembe a hőmérséklet-csökkenést)
- ATEX: ATEX
- IECEx: IECEx
- Átviteli sebesség: 100 Mbps
- Jelölés: II 3G Ex ec IIC T4 Gc X
- UL, USA / Kanada: I. osztály, 2. kategória, A, B, C, D csoportok T4
- I. osztály, 2. zóna, IIC T4
- Maximális teljesítményveszteség névleges körülmények között: 5 W
- Védelmi osztály: III (IEC 61140, EN 61140, VDE 0140-1)
- Interfészek száma: 1
- Légnyomás (üzemi): 70 kPa ... 106 kPa (legfeljebb 2000 m tengerszint feletti magasságig)
- Szállítási terjedelem: buszcsatlakozó modullal és csatlakozóval együtt
- Tápfeszültség tartomány: 19,2 V DC ... 30 V DC (minden tűréshatárt beleértve, beleértve a ingadozást is)
- Tanúsítvány: PxCAI22UKEx2316390X
- Csatlakozástechnika: Csatlakozástechnika
- Megengedett páratartalom (tárolás/szállítás): 5% ... 95% (páralecsapódás nélkül)
- Megjegyzés az alkalmazáshoz: Csak ipari használatra
- Áramfelvétel: max. 4,15 A (19,2 V DC); tip. 125 mA (24 V DC)
- Vezetékcsatlakozás: Vezetékcsatlakozás
- Védelmi áramkör: Túlfeszültség-védelem | elektronikus; Fordított polaritás elleni védelem | elektronikus
- Támogatott protokollok: Modbus/TCP; HTTP; BootP; DHCP
- Átviteli fizika: Ethernet RJ45 csavart érpárban
- Légnyomás (tárolás/szállítás): 70 kPa ... 106 kPa (legfeljebb 2000 m tengerszint feletti magasságig)
- Megjegyzés a csatlakozási móddal kapcsolatban: A vezeték-keresztmetszetekkel kapcsolatos információkat lásd az „Axioline P: Rendszer és telepítés” felhasználói kézikönyvben.
- Használati korlátozás: Használati korlátozás
- EMC megjegyzés: EMC: A osztályú termék, lásd a gyártói nyilatkozatot a letöltési területen
- CCCex - Megjegyzés: Kínában tilos robbanásveszélyes környezetben használni.
- Ex-adatok: Ex-adatok
- UKCA Ex (UKEX): UKCA Ex (UKEX)
- Méretekkel kapcsolatos megjegyzés: A mélység TH 35-7,5 szerelősín (EN 60715 szabvány szerint) használata esetén érvényes.
- Tápfeszültség: 5 V DC (buszcsatlakozó modulon keresztül)
- Rendszerhatárok: Rendszerhatárok
- Támogatott résztvevők száma: max. 22 (állomásonként)
- Feszültségtartományok potenciálszétválasztása/leválasztása: Feszültségtartományok potenciálszétválasztása/leválasztása
- Tesztfeszültség: Ethernet interfész 1 / Ethernet interfész 2: 1500 V AC, 50 Hz, 1 perc
- Tesztfeszültség: Ethernet interfész 1 / Funkcionális földelés: 1500 V AC, 50 Hz, 1 perc
- Tesztfeszültség: Ethernet interfész 2 / Funkcionális földelés: 1500 V AC, 50 Hz, 1 perc
- Axioline P helyi busz: Axioline P helyi busz
- Potenciál: Az Axioline P lokális busz (UBus) tápellátása: Potenciál: Az Axioline P lokális busz (UBus) tápellátása
- Modbus/TCP: Modbus/TCP
- Potenciál: Buszcsatoló tápellátása (UL): Potenciál: Buszcsatoló tápellátása (UL)
- Tápellátás: max. 3 A (buszcsatlakozó modulon keresztül)
- Tesztfeszültség: Ethernet interfész 1 / 24 V logikai feszültségellátás (UL): 1500 V AC, 50 Hz, 1 perc
- Tesztfeszültség: Ethernet interfész 2 / 24 V logikai feszültségellátás (UL): 1500 V AC, 50 Hz, 1 perc
- Tesztfeszültség: 24 V logikai feszültségellátás (UL) / Funkcionális földelés: 500 V AC, 50 Hz, 1 perc
- Juttatások nyújtása: Juttatások nyújtása
- Termék típus
Buszcsatoló
- Gyártói szám
AXL P BK ETH
- Csatlakoztatható inline csipeszek
22
- Üzemi feszültség
24 V/DC
5 V/DC
- Magasság
126.93 mm
- Hossz
75 mm
- Szélesség
45 mm
IP20
- Méret
(H x Sz x Ma) 75 x 45 x 126.93 mm
- Csatlakozási technika
Push-in csatlakozó
- Csatlakozó
Push-in csatlakozó
- Áramfelvét (max.)
4.15 A
- Gyártói szám
1213488
- Kivitel
blokk moduláris
- Szerelési mód
szerelősínek
- Max. környezeti hőmérséklet
70 °C
- Környezeti hőmérséklet (min.)
-40 °C
- Logikai feszültség UL
24 V/DC
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3566755 Phoenix Contact AXL P BK ETH 1213488 Buszcsatoló 24 V/DC, 5 V/DC
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3566755 Phoenix Contact AXL P BK ETH 1213488 Buszcsatoló 24 V/DC, 5 V/DC
Leírás
Axioline P, buszcsatoló, Modbus/TCP, RJ45 aljzat, átviteli sebesség a lokális buszon: 100 Mbit/s, védettség: IP20, buszcsatlakozó modullal és csatlakozóval együtt
