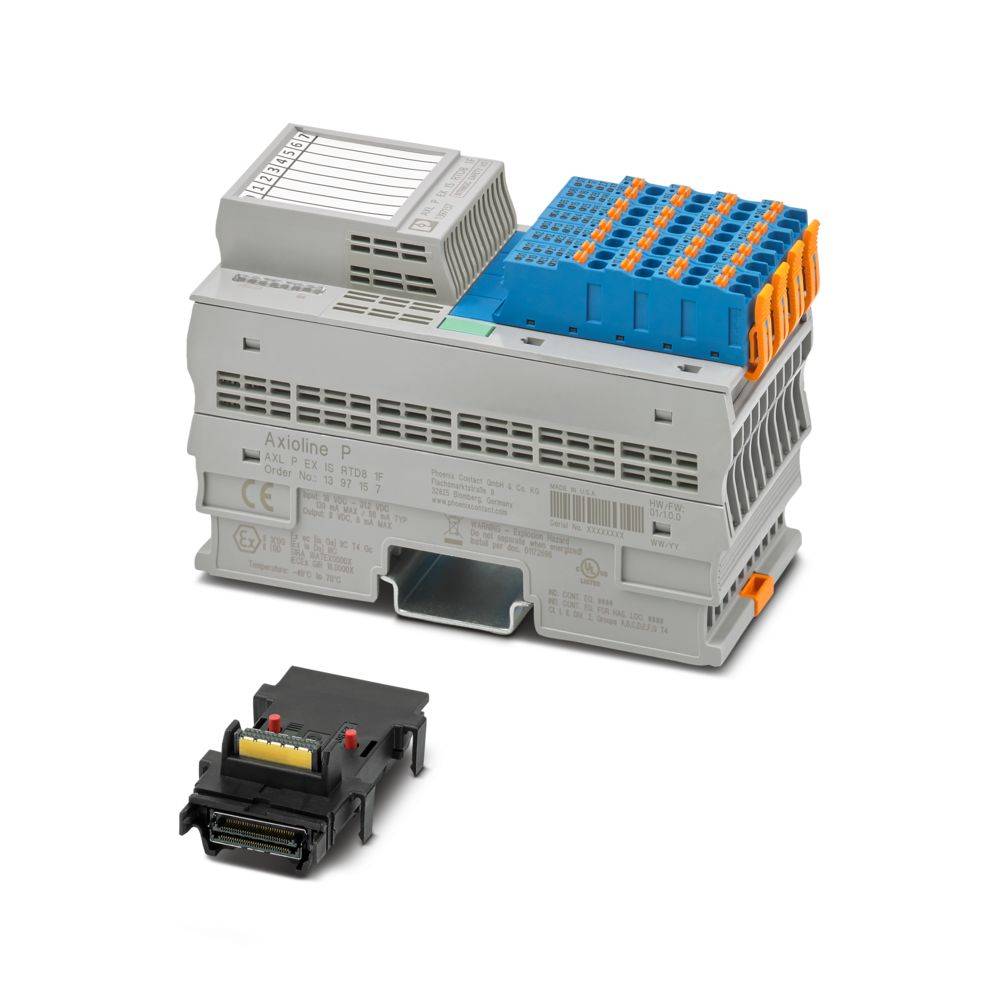

Phoenix Contact AXL P EX IS RTD8 1F 1397157 Hőmérséklet modul 24 V/DC, 5 V/DC
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
Összesen (424 990 Ft / Darab)
424 990 Ft
ÁFÁ-val
14 napos visszavételi garancia
Műszaki adatok
- Termékcsalád: Axioline P
- Kialakítás: blokk moduláris
- Csatlakozás típusa: Direkt rugós csatlakozás
- Hajlékony vezető keresztmetszete: 0,2 mm² ... 1,5 mm²
- Merev vezető keresztmetszete: 0,2 mm² ... 1,5 mm²
- Vezető keresztmetszete AWG: 24 ... 16
- Szélesség: 53,6 mm
- Magasság: 126,1 mm
- Mélység: 77,1 mm
- Környezeti feltételek: Környezeti feltételek
- Védelmi típus: IP20
- Környezeti hőmérséklet (üzemi): -40 °C ... 70 °C
- Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 85 °C
- Szerelési típus: DIN sínre szerelhető
- Szigetelési tulajdonságok: Szigetelési tulajdonságok
- Túlfeszültség kategória: II (IEC 60664-1, EN 60664-1)
- Szennyezettségi fok: 2 (IEC 60664-1, EN 60664-1)
- Megengedett páratartalom (üzemi): 5% ... 95% (páralecsapódás nélkül)
- Csatlakozó megnevezése: Axioline P-csatlakozó
- Csupaszolási hossz: 8 mm
- Telepítési helyzet: bármilyen (nincs hőmérséklet-csökkenés)
- ATEX: ATEX
- IECEx: IECEx
- Átviteli sebesség: 100 Mbps
- Jelölés: Ex ec [ia Ga] IIC T4 Gc;[Ex ia Da] IIIC
- UL, USA / Kanada: Ipari Folytatás Egyenlet (E238705) szintén szerepel a listán
- Egyéni Folytatás Egyenlet a veszélyes hely függvényében. E196811
- Telepítés: I. osztály, 2. kategória, A, B, C, D T4 csoportok
- Gyújtószikramentes kimenetek: I. osztály, A, B, C, D csoportok | II. osztály, E, F, G csoportok | III. osztály | [Ex ia] Haz loc
- I. osztály, 2. zóna, AEx ec [ia Ga] IIC T4 Gc
- [AEx ia Da] IIIC
- Ex ec [ia Ga] IIC T4 Gc
- [Ex ia Da] IIIC
- Maximális teljesítményveszteség névleges körülmények között: 1,44 W
- Védelmi osztály: III (IEC 61140, EN 61140, VDE 0140-1)
- Interfészek száma: 2
- Légnyomás (üzemi): 70 kPa ... 106 kPa (legfeljebb 2000 m tengerszint feletti magasságig)
- Szállítási terjedelem: buszaljzat modullal és Axioline P csatlakozókkal együtt
- Tápfeszültség tartomány: 19,2 V DC ... 30 V DC
- Tanúsítvány: E196811
- Csatlakozástechnika: Csatlakozástechnika
- Megengedett páratartalom (tárolás/szállítás): 5% ... 95% (páralecsapódás nélkül)
- Áramfelvétel: max. 135 mA; tipikus 110 mA
- Vezetékcsatlakozás: Vezetékcsatlakozás
- Védelmi áramkör: Túlfeszültség-védelem | elektronikus (35 V, 0,5 s); Fordított polaritás elleni védelem | Fordított polaritás elleni védődióda; Tranziens védelem | Szupresszordióda
- Légnyomás (tárolás/szállítás): 70 kPa ... 106 kPa (legfeljebb 2000 m tengerszint feletti magasságig)
- Megjegyzés a csatlakozási móddal kapcsolatban: A vezeték-keresztmetszetekre vonatkozó információkat lásd az "Axioline P: Rendszer és telepítés" felhasználói kézikönyvben.
- Használati korlátozás: Használati korlátozás
- EMC megjegyzés: EMC: A osztályú termék, lásd a gyártói nyilatkozatot a letöltési területen
- Különleges jellemzők: RTD funkció; gyújtószikramentes
- Biztonsággal kapcsolatos adatok: Biztonsággal kapcsolatos adatok
- Maximális kimeneti feszültség Uo: 10,6 V
- Max. kimeneti áram Io: 16,8 mA
- Max. kimeneti teljesítmény Po: 45 mW
- Maximális biztonsági feszültség: 250 V
- Ex-adatok: Ex-adatok
- CCC / Kínai Ex: CCC / Kínai Ex
- Bemenetek címkézése: Analóg bemenetek
- Bemenet leírása: Bemenetek rezisztív hőmérséklet-érzékelőkhöz
- Bemenetek száma: 8 (rezisztív hőmérséklet-érzékelőkhöz)
- Méretekkel kapcsolatos megjegyzés: A mélység TH 35-7,5 szerelősín (EN 60715 szabvány szerint) használata esetén érvényes.
- Analóg: Analóg:
- Bemeneti szűrési idő: 40 ms; 60 ms; 100 ms; 120 ms (állítható)
- Tápfeszültség: 5 V DC (buszcsatlakozó modulon keresztül)
- UL Ex, USA / Kanada: UL Ex, USA / Kanada
- A/D átalakító felbontása: 24 bit
- Használható érzékelőtípusok (RTD): Pt, Ni, KTY, Cu érzékelők
- Lineáris ellenállástartomány: 0 Ω ... 500 Ω; 0 kΩ ... 5 kΩ; 0 kΩ ... 10 kΩ
- Modul: Modul
- Beviteli címtartomány: 16 bájt
- Kimeneti címtartomány: 0 bájt
- Feszültségtartományok potenciálszétválasztása/leválasztása: Feszültségtartományok potenciálszétválasztása/leválasztása
- Mért érték ábrázolása: 16 bit (15 bit + előjel)
- Tesztfeszültség: 24 V tápellátás (perifériák) / Funkcionális földelés: 500 V AC, 60 Hz, 1 perc
- Adatformátumok: Inline, S7-kompatibilis, szabványos formázás
- Relatív tűréshatár: a tűréshatár-specifikációkat lásd a táblázatokban
- Abszolút tűréshatár: tipikusan ± 0,1 K (Pt 100 3 vezetékes csatlakozásban); a tűréshatárokat lásd a táblázatokban
- Tesztfeszültség: 5 V-os helyi busz (UBus) tápellátás / Funkcionális földelés: 500 V AC, 60 Hz, 1 perc
- Tesztfeszültség: 5 V-os helyi busz (UBus) tápellátás / Analóg bemenetek: 1500 V AC, 60 Hz, 1 perc
- Tesztfeszültség: 24 V táp (perifériák) / Analóg bemenetek: 1500 V AC, 60 Hz, 1 perc
- Tesztfeszültség: Analóg bemenetek / Funkcionális földelés: 500 V AC, 60 Hz, 1 perc
- Folyamatadat-frissítés: 1 ms
- Axioline P helyi busz: Axioline P helyi busz
- Áramforrás névleges értékei: 1 mA (Pt 100, Ni 100, RLin 500 Ω | impulzusáram, a mintavételi fázisban érvényes); 210 µA (Pt 1000, Ni 1000, RLin 5000 Ω | impulzusáram, a mintavételi fázisban érvényes); 10 µA (RLin 10000 Ω | impulzusáram, a mintavételi fázisban érvényes)
- Differenciális nemlinearitás: tipikusan 1 ppm ±0,0001% (minden tartományban)
- Integrális nemlinearitás: tipikusan 30 ppm ±0,003% (Pt 100); tipikusan 20 ppm ±0,02 % (RLin 500 Ω); typ. 200 ppm ±0,02 % (RLin 5000 Ω); typ. 800 ppm ±0,08% (RLin 10000 Ω)
- Potenciálok: Tápfeszültség (UL): Potenciálok: Tápfeszültség (UL)
- Potenciál: Az Axioline P lokális busz (UBus) tápellátása: Potenciál: Az Axioline P lokális busz (UBus) tápellátása
- Axioline P csatlakozók: Axioline P csatlakozók
- A, B / IIC: max. külső induktivitás Lo / max. külső kapacitás Co: 100 mH / 2,3 µF
- C / IIB, IIIC: max. külső induktivitás Lo / max. külső kapacitás Co: 100 mH / 16,2 µF
- D / IIA, E, F, G, III osztály: maximális külső induktivitás Lo / maximális külső kapacitás Co: 100 mH / 72 µF
- Termék típus
Hőmérséklet modul
- Gyártói szám
AXL P EX IS RTD8 1F
- Analóg bemenetek száma (max.)
8
- Bemenetek száma (max.)
8
- Üzemi feszültség
24 V/DC
5 V/DC
- Magasság
126.1 mm
- Hossz
77.1 mm
- Szélesség
53.6 mm
IP20
- Méret
(H x Sz x Ma) 77.1 x 53.6 x 126.1 mm
- Csatlakozási technika
2-, 3-, 4-vezeték
- Csatlakozó
Push-in csatlakozó
- Áramfelvét (max.)
135 mA
- Gyártói szám
1397157
- Kivitel
blokk moduláris
- Szerelési mód
szerelősínek
- Max. környezeti hőmérséklet
70 °C
- Környezeti hőmérséklet (min.)
-40 °C
- Logikai feszültség UL
5 V/DC
- Mélység
75.948224 mm
53.6 mm
125.901243 mm
75.948224 mm
FALSE
0
0
DC
FALSE
0
0
0
0
0
0
0
0
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
TRUE
FALSE
FALSE
TRUE
TRUE
FALSE
FALSE
FALSE
FALSE
FALSE
24 bit
Other
TRUE
None
None
TRUE
TRUE
FALSE
FALSE
IP20
FALSE
FALSE
0
0
FALSE
FALSE
TRUE
FALSE
FALSE
FALSE
None
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3583251 Phoenix Contact AXL P EX IS RTD8 1F 1397157 Hőmérséklet modul 24 V/DC, 5 V/DC
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3583251 Phoenix Contact AXL P EX IS RTD8 1F 1397157 Hőmérséklet modul 24 V/DC, 5 V/DC
Leírás
Axioline P, hőmérséklet-érzékelő modul, analóg bemenetek: 8 (rezisztív hőmérséklet-érzékelőkhöz), csatlakozástechnika: 2, 3, 4 vezetékes (árnyékolt), átviteli sebesség a lokális buszon: 100 Mbit/s, RTD funkció, gyújtószikramentes, védettség: IP20, buszcsatlakozó modullal és Axioline P csatlakozókkal együtt
