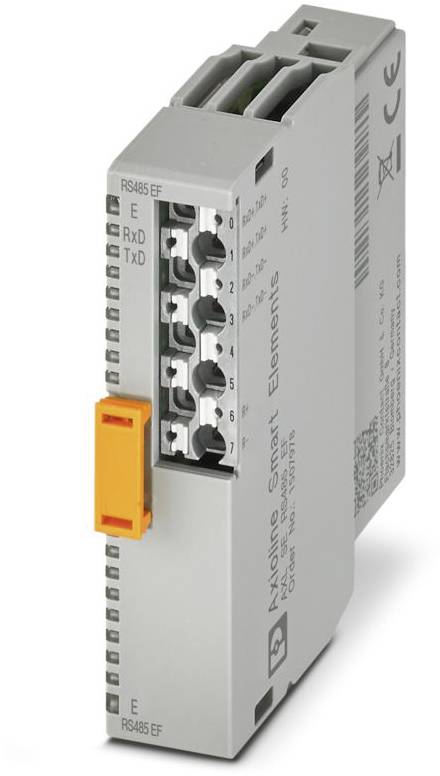

Phoenix Contact AXL SE RS485 EF 1507978 Kommunikációs modul 24 V/DC
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
Összesen (138 990 Ft / Darab)
138 990 Ft
ÁFÁ-val
14 napos visszavételi garancia
Műszaki adatok
- Termékcsalád: Axioline Smart Elements
- Kialakítás: moduláris
- Csatlakozás típusa: Direkt rugós csatlakozás
- Hajlékony vezető keresztmetszete: 0,25 mm² ... 1,5 mm²
- Merev vezető keresztmetszete: 0,25 mm² ... 1,5 mm²
- Vezető keresztmetszete AWG: 24 ... 16
- Szélesség: 14,9 mm
- Magasság: 62,2 mm
- Mélység: 62 mm
- Környezeti feltételek: Környezeti feltételek
- Védelmi típus: IP20
- Környezeti hőmérséklet (üzemi): -25 °C ... 60 °C
- Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 85 °C
- Szerelési típus: Dugaszolható rögzítés (Smart Element slot)
- Szigetelési tulajdonságok: Szigetelési tulajdonságok
- Túlfeszültség kategória: II (IEC 60664-1, EN 60664-1)
- Szennyezettségi fok: 2 (IEC 60664-1, EN 60664-1)
- Megengedett páratartalom (üzemi): 5% ... 95% (páralecsapódás nélkül)
- Csatlakozás megnevezése: Periféria
- Csupaszolási hossz: 8 mm
- Telepítési pozíció: Lásd azt a rendszert, amelybe a Smart Elementet telepíti.
- Átviteli sebesség: 100 bit/s ... 230400 bit/s (konfigurálható)
- Hajlékony vezető keresztmetszete érvéghüvellyel és műanyag hüvellyel: 0,25 mm² ... 1,5 mm²
- Hajlékony vezető keresztmetszete érvéghüvellyel, műanyag hüvely nélkül: 0,25 mm² ... 1,5 mm²
- Maximális teljesítményveszteség névleges körülmények között: 0,7 W
- Védelmi osztály: III (IEC 61140, EN 61140, VDE 0140-1)
- Interfészek száma: 1
- RS-485: RS-485
- Légnyomás (üzemi): 70 kPa ... 106 kPa (legfeljebb 3000 m tengerszint feletti magasságig)
- Tápfeszültség tartomány: 19,2 V DC ... 30 V DC (minden tűréshatárt beleértve, beleértve a ingadozást is)
- Csatlakozástechnika: Csatlakozástechnika
- Megengedett páratartalom (tárolás/szállítás): 5% ... 95% (páralecsapódás nélkül)
- Megjegyzés az alkalmazáshoz: Csak ipari használatra
- Áramfelvétel: min. 6 mA (csatlakoztatott perifériák nélkül)
- Vezetékcsatlakozás: Vezetékcsatlakozás
- Védelmi áramkör: Túlfeszültség-védelem | Lásd a rendszert, amelyben az intelligens elemet használja; Fordított polaritás elleni védelem | Fordított polaritás elleni védődióda
- Átviteli fizika: Réz
- Lezáró ellenállás: 120 Ω (aktív, integrált)
- Légnyomás (tárolás/szállítás): 70 kPa ... 106 kPa (legfeljebb 3000 m tengerszint feletti magasságig)
- Megjegyzés a csatlakozási móddal kapcsolatban: A vezeték-keresztmetszetekre vonatkozó információkat lásd az "Axioline Smart Elements" felhasználói kézikönyvben.
- Különleges jellemzők: Folyamatadat-szélesség: 64 bájt; Átlátszó protokoll; Végponttól végpontig protokoll; Modbus/RTU (kliens támogatás); Modbus/RTU (szerver támogatás)
- Tápfeszültség: 24 V DC (kártya élcsatlakozón keresztül)
- Adatbitek: 7 vagy 8
- Modul: Modul
- Azonosító kód (hex): nincs
- Folyamatadat-csatorna: 512 bit
- Beviteli címtartomány: 64 bájt
- Kimeneti címtartomány: 64 bájt
- Paraméteradat-követelmény: 17 bájt
- Konfigurációs adatkövetelmény: 7 bájt
- Feszültségtartományok potenciálszétválasztása/leválasztása: Feszültségtartományok potenciálszétválasztása/leválasztása
- Tesztfeszültség: 24 V tápellátás (perifériák) / Funkcionális földelés: 500 V AC, 50 Hz, 1 perc
- Stop bitek: 1 vagy 2
- Bemeneti puffer: 4 kByte
- Kimeneti puffer: 1 kByte
- Intelligens elem interfész: Intelligens elem interfész
- Potenciál: Logikai tápellátás az intelligens elemek számára (USE): Potenciál: Logikai tápellátás az intelligens elemek számára (USE)
- Kezdés időpontja a működési készenlétig:< 500 ms
- Potenciális: Perifériás ellátás (UP): Potenciális: Perifériás ellátás (UP)
- Tesztfeszültség: Logikai táp / 24 V táp (perifériák): 500 V AC, 50 Hz, 1 perc
- Tesztfeszültség: Logikai táp / funkcionális földelés: 500 V AC, 50 Hz, 1 perc
- Periféria: Periféria
- Tesztfeszültség: Logikai táp / RS-485 interfész: 500 V AC, 50 Hz, 1 perc
- Tesztfeszültség: 24 V tápellátás (perifériák) / RS-485 interfész: 500 V AC, 50 Hz, 1 perc
- Tesztfeszültség: RS-485 interfész / Funkcionális földelés: 500 V AC, 50 Hz, 1 perc
- Termék típus
Kommunikációs modul
- Gyártói szám
AXL SE RS485 EF
- Üzemi feszültség
24 V/DC
- Magasság
62.2 mm
- Hossz
62 mm
- Szélesség
14.9 mm
IP20
- Méret
(H x Sz x Ma) 62 x 14.9 x 62.2 mm
- Csatlakozási technika
Push-in csatlakozó
- Csatlakozó
Push-in csatlakozó
- Áramfelvét (max.)
10 mA
- Gyártói szám
1507978
- Kivitel
moduláris;
- Szerelési mód
Dugaszolható rögzítés (Smart Element foglalat)
- Max. környezeti hőmérséklet
60 °C
- Környezeti hőmérséklet (min.)
-25 °C
- Mélység
62 mm
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3569093 Phoenix Contact AXL SE RS485 EF 1507978 Kommunikációs modul 24 V/DC
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3569093 Phoenix Contact AXL SE RS485 EF 1507978 Kommunikációs modul 24 V/DC
Leírás
Axioline Smart Elements, kommunikációs modul, RS-485 interfész: 1, folyamatadat-szélesség: 64 bájt, transzparens protokoll, end-to-end protokoll, Modbus/RTU (kliens támogatás), Modbus/RTU (szerver támogatás), védettségi osztály: IP20
