Name: Phoenix Contact ELR 1-SC-230AC/600AC-30 Félvezető védelem Nullfeszültség kapcsoló 30 A Varisztorral Alkalmas a következő
Brand: Phoenix Contact
SKU: 2141032
Availability: BackOrder

Egy egyoszlopos sorkapocs-modul csavaros csatlakozással, DIN-sínre szerelve, ipari alkalmazásokhoz.

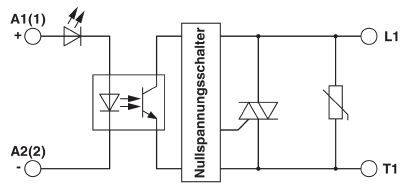

Nullfeszültségű kapcsoló elvi kapcsolási rajza diódákkal, ellenállásokkal és tranzisztorokkal. A1 és A2 bemenetek L1 és T1 kimenetekhez csatlakoztatva.

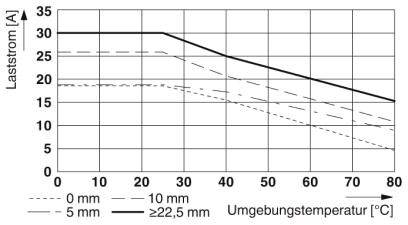

'Áramterhelés diagramja [A] a környezeti hőmérséklet [°C] függvényében. A vonalak 0, 5, 10 és ≥22,5 mm-es adatokat mutatnak.'

1/3

Hasonló kivitel

Termék típus

Félvezető védelem

Terhelési áram

30 A

Csatlakozó

Csavaros kapocs

Csomagolás

darab

Gyártói szám

ELR 1-SC-230AC/600AC-30

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 11. [Sze.]

Szám

Összesen (62 990 Ft / Darab)

62 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Környezeti hőmérséklet (tárolás / szállítás): -40 ° C - +80 ° C
Névbevitel: vezérlőbemenet
Átviteli frekvencia: 6 Hz
Név kimenet: terhelés kimenet
Védelmi jelölés: varisztor
Beépítési helyzet: függőleges (a szerelősín vízszintes)
Csatlakozás neve: vezérlőáramkör
Csupaszolási hossz: 8 mm
A vezető keresztmetszete merev: 0,5 mm² - 2,5 mm²
A vezető keresztmetszete rugalmas: 0,5 mm² - 2,5 mm²
Vezető keresztmetszete AWG: 18 - 12
Maradék feszültség:<1 V
Szivárgási áram:<3 mA
Túlfeszültség: 600 A.
Csavarmenet: M3
Üzemi feszültség kijelző: zöld LED

Csomagolás: darab

Termék típus: Félvezető védelem

Gyártói szám: ELR 1-SC-230AC/600AC-30

Kapcsolás típus: Nullfeszültség kapcsoló

Vezérlő feszültség (min.): 24 V/AC

Vezérlő feszültség (max.): 275 V/AC

Vezérlő feszültség tartomány: 24 - 275 V/AC

Kapcsolási feszültség (min.): 42 V/AC

Kapcsolási feszültség (max.): 660 V/AC

Tartós áram (max.): 30 A

Terhelési áram: 30 A

Alkalmas márka: Phoenix Contact

Jellemzők: Varisztorral

Szerelés: Kalapsín

Csatlakozó: Csavaros kapocs

Hőmérséklet (min.): -30 °C

Hőmérséklet (max.): +70 °C

Szélesség: 18 mm

Magasság: 110 mm

Mélység: 103 mm

Méret: (Sz x Ma x Mé) 18 x 110 x 103 mm

Tartalom: 1 db

Terhelési áram (max.): 30 A

Névleges vezérlő feszültség: 230 V/AC

Kimeneti áram (max.): 30 A

UKCA: Igen
