Name: Phoenix Contact PLC-V8C/PT-24DC/BM2 2907446 I/O modul 24 V/DC
Brand: Phoenix Contact
SKU: 2136585
Availability: BackOrder

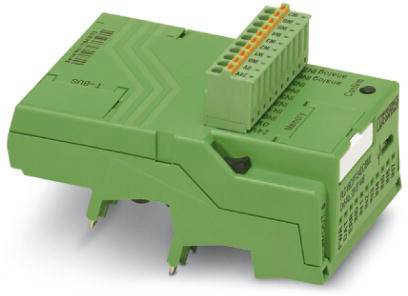

Egy zöld kalapsínes modul több csavaros csatlakozóval elektromos bekötésekhez, ipari vezérlőrendszerekben alkalmazva.

Egy elektronikus eszköz kapcsolási rajza belső logikával és több csatlakozóval. Tápfeszültség: 24V. Bemutatja az áramkört és az alkatrészeket.

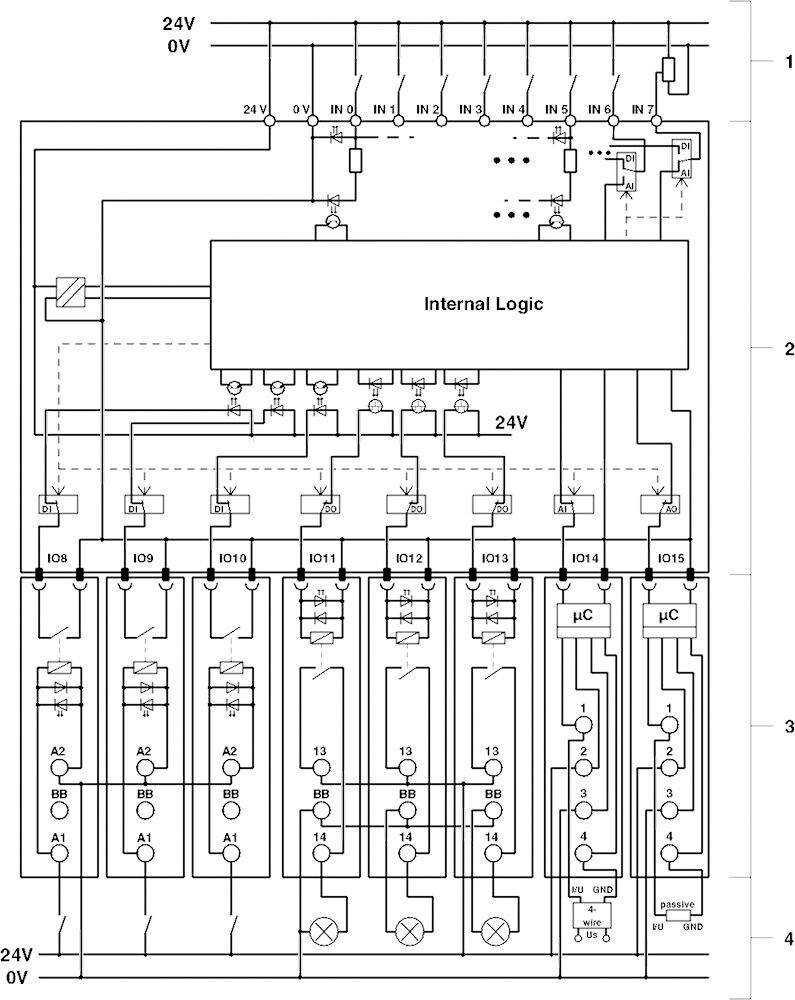

Egy elektronikus vezérlőegység kapcsolási rajza, amelyen fel vannak tüntetve a bemenetek és kimenetek feliratai, bemutatva a belső logikát és áramköröket 24V-os feszültség mellett.

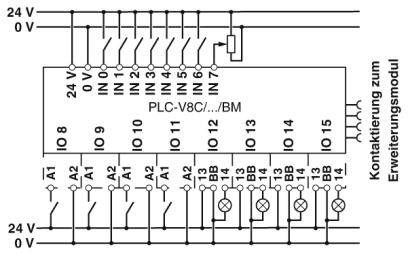

Egy reléérintkezős modul elvi kapcsolási rajza, bemenetek (IN0-tól IN7-ig) és kimenetek (IO8-tól IO15-ig) feltüntetésével, 24 V és 0 V tápfeszültség-csatlakozók megjelölésével.

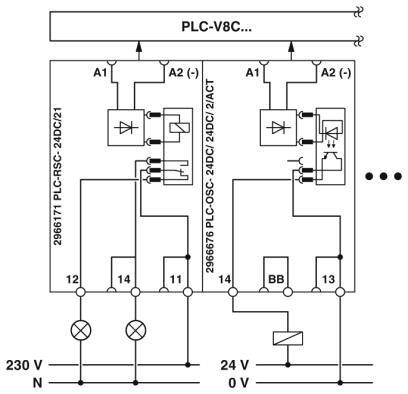

'A V8C PLC-modul két relével kapcsolási rajza: Az A1 és A2 a be- és kimeneteket mutatják. Lent a 230 V és 24 V tápfeszültségek vannak jelölve.'

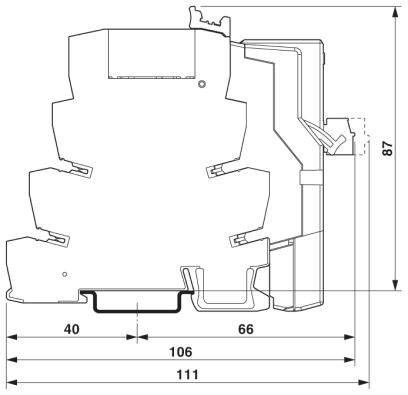

Műszaki rajz egy alkatrész keresztmetszetéről méretekkel: szélesség 106 mm, mélység 40 mm, magasság 87 mm.

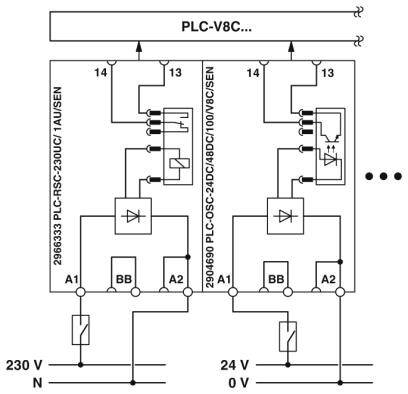

Egy PLC-rendszer kapcsolási rajza két relé modullal. Bemutatja a 230V és 24V-os áramkörök kapcsolatait, beleértve a csatlakozókat és feliratokat.

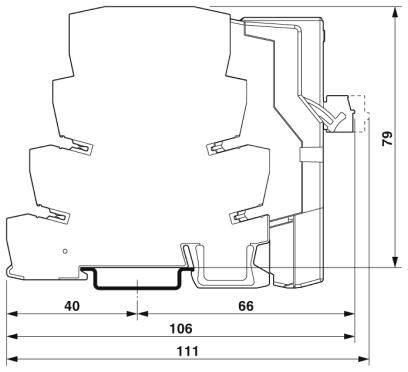

Egy műszaki rajz metszete méretmegadással: szélesség 111 mm, magasság 79 mm, további részletek 40 mm-nél, 66 mm-nél és 106 mm-nél.

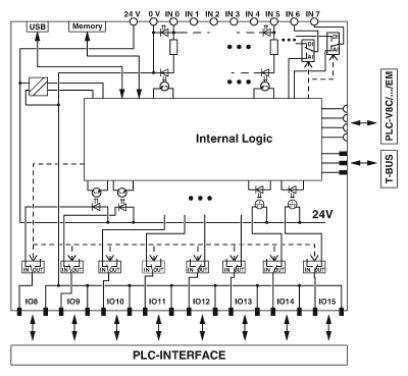

Egy PLC-interfész kapcsolási rajza belső logikaval és csatlakozókkal. Bemutatja a tápellátást, I/O portokat és buszcsatlakozásokat.

1/9

Hasonló kivitel

Adatlap (PDF)

Szállítás: 11. 4. [Sze.]

Szám

Összesen (83 990 Ft / Darab)

83 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

A bemenet leírása: EN 61131-2 3. típusú
Bemenetek száma: 8 (2 analógként konfigurálható)
Védőáramkör: fordított polaritás elleni védelem
Szín: szürke
Állapotkijelző: zöld zöld
Bemeneti feszültségtartomány: 0 V ... 10 V
Bemeneti ellenállás:>3,5 kΩ
Tipikus áramfelvétel: 4 mA
Kimenetek száma: ≤ 8
Valós idejű óra pontosság: ± 2 s / d
Valós idejű óra pufferidő: 96 óra (kondenzátor)
Tetszés szerinti beépítési pozíció
Telepítési utasítások: csatlakoztatható a 8 x PLC INTERFACE csatlakozókhoz
Csupaszolási hossz: 9 mm
Csatlakozók száma: 1
Vezető keresztmetszete merev: 0,14 mm² ... 1,5 mm²
Vezető keresztmetszete rugalmas: 0,14 mm² ... 1,5 mm²
Vezető keresztmetszete AWG: 26 ... 16
Névleges szigetelési feszültség: 50 V
Méretezett feszültséglökés 0,8 kV
Szennyeződési fok 2.
Túlfeszültség kategória: III

Termék típus: I/O modul

Gyártói szám: PLC-V8C/PT-24DC/BM2

Analóg bemenetek száma (max.): 2

Digitális bemenetek száma (max.): 8

Bemenetek száma (max.): 8

Kimenetek száma (max.): 48

Csatlakoztatható inline csipeszek: 8

Bemenetek: 8 x

Kimenetek száma: 8 x

Üzemi feszültség (min.): 19.2 V/DC

Üzemi feszültség: 19.2 - 26.4 V/DC

Max. üzemi feszültség: 26.4 V/DC

Üzemi feszültség: 24 V/DC

Magasság: 111 mm

Hossz: 87 mm

Szélesség: 50 mm

: IP20

Méret: (H x Sz x Ma) 87 x 50 x 111 mm

Csatlakozási technika: Push-in csatlakozó

Csatlakozó: Push-in csatlakozó

Áramfelvét (max.): 4 mA

Gyártói szám: 2907446

Max. környezeti hőmérséklet: +50 °C

Környezeti hőmérséklet (min.): -20 °C

Logikai feszültség UL: 24 V/DC

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 2136585 Phoenix Contact PLC-V8C/PT-24DC/BM2 2907446 I/O modul 24 V/DC

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2136585 Phoenix Contact PLC-V8C/PT-24DC/BM2 2907446 I/O modul 24 V/DC

Leírás

A 2. generációs PLC logikai logikai modul, 16 I / O-kkal, csatlakoztatható 8 digitális vagy analóg PLC-INTERFACE terminálhoz, 48 I / O-ig bővíthető, valós idejű óra, mikro-USB-aljzat, memóriamodul-csatlakozó és Bluetooth adapter, push kapcsolatban

Ez a szöveg gépi fordítással készült.
