Siemens 3RH2271-2BB40 Segédvédelem 4 W Alkalmas a következő márkához (relé): Siemens önálló 1 db
Termék típus
Segédvédelem
Pólusszám
4 pólusú
Teljesítmény
4 W
Csatlakozó
Húzórugós csatlakozó
Csomagolás
önálló
Adatlap (PDF)
EAN:
Gyártól szám:
Rendelési szám:
Szám
Összesen (44 990 Ft / Darab)
44 990 Ft
ÁFÁ-val
14 napos visszavételi garancia
Műszaki adatok
- Veszélyes meghibásodások százalékos aránya / magas kereslet mellett: 73
- Veszélyes meghibásodások százalékos aránya / alacsony kereslet mellett: 40
- Bekapcsolási teljesítmény / a mágnestekercs / DC-n: 4 W
- Tartóteljesítmény / a mágnestekercs / DC-n: 4 W
- Beépítési magasság / tengerszint felett / maximum: 2000 m
- A biztosítékbetét változata / a segédkapcsoló rövidzárlat elleni védelmére / szükséges: biztosíték gL/gG: 10 A
- Érintésvédelem / előlapon: elölről függőlegesen érintve ujjbiztos
- Beépítési helyzet: függőleges szerelési szinttel +/-180°-ban elforgatható, függőleges szerelési szinttel +/- 22,5°-kal előre és hátra dönthető
- Kapcsolási frekvencia / AC-12-nél / maximum [1/h]: 1000
- Kapcsolási frekvencia / AC-14-nél / maximum [1/h]: 1000
- Kapcsolási frekvencia / AC-15-nél / maximum [1/h]: 1000
- Kapcsolási frekvencia / DC-12-nél / maximum [1/h]: 1000
- Kapcsolási frekvencia / DC-13-nál / maximum [1/h]: 1000
- Termékfunkció / kényszerműködés: igen
- Alkalmazási terület: vezérlőjelek kapcsolására a vezérlőáramkörben
- Lökési feszültség szilárdság: 6 kV
- Szennyezési fok: 3
- A megszakító kialakítása / a segédáramkör rövidzárlatvédelmére / 230 V-ig: C karakterisztika: 6 A; 0,4 kA
- Csatlakoztatható vezeték-keresztmetszet típusa / AWG vezetékekhez / segédérintkezőkhöz: 2x (20 ... 12 oldal
- Csatlakoztatható vezeték-keresztmetszet típusa / segédérintkezőkhöz / tömör vagy sodrott: 2x (0,5 ... 4 mm²)
- Csatlakoztatható vezeték-keresztmetszet típusa / segédérintkezőkhöz / finomszálú / magvégmegmunkálással: 2x (0,5 ... 2,5 mm²)
- Csatlakoztatható vezeték-keresztmetszet típusa / segédérintkezőkhöz / finomszálú / vezetékvégmegmunkálás nélkül: 2x (0,5 ... 2,5 mm²)
- Csomagolás
önálló
- Termék típus
Segédvédelem
- Gyártói szám
3RH2271-2BB40
- Beépítési méret
S00
- Pólusszám
4 pólusú
- Segédérintkező típus
7 záró
1 nyitó
- Vezérlő feszültség (min.)
24 V/DC
- Vezérlő feszültség (max.)
24 V/DC
- Vezérlő feszültség tartomány
24 - 24 V/DC
4 W
- Alkalmas márka
Siemens
- Alkalmas a következő sorozatokhoz
Siemens Sirius sorozat
- Szerelés
Csavaros rögzítés
Csappantyús rögzítés
- Csatlakozó
Húzórugós csatlakozó
- Élettartam (mechanikus)
10000000
- Megszólalási idő
13 ms
- Hanyatlási idő
100 ms
IP20
- Hőmérséklet (min.)
-25 °C
- Hőmérséklet (max.)
+60 °C
- Szélesség
45 mm
- Magasság
70 mm
- Mélység
121 mm
- Méret
(Sz x Ma x Mé) 45 x 70 x 121 mm
- Tartalom
1 db
- RoHS konform
Igen
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 2862358 Siemens 3RH2271-2BB40 Segédvédelem 4 W Alkalmas a következő márkához (relé): Siemens önálló 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2862358 Siemens 3RH2271-2BB40 Segédvédelem 4 W Alkalmas a következő márkához (relé): Siemens önálló 1 db
Leírás

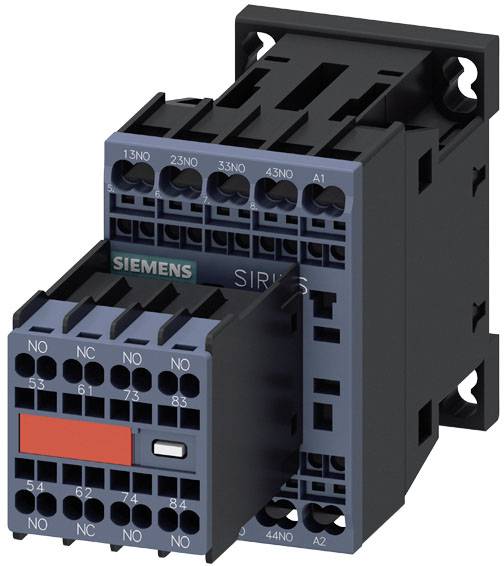

Kontaktorrelé, 7 NO + 1 NC, 24 V DC, S00 méretű, rugós csatlakozás, nem leválasztható segédkapcsoló SIRIUS 3RH2 kontaktorrelé a vezérlőjelek kapcsolására a vezérlőáramkörben.
A SIRIUS 3RH2 kontaktorrelék szabványnak megfelelő csatlakozási jelölésekkel és megbízható és időtakarékos csatlakozási technológiával rendelkeznek. A kimeneti szorzás több segédáramkör egyidejű kapcsolását teszi lehetővé. Az összes érintkező SUVA változatban is elérhető, pozitív útmutatásokkal a biztonsági alkalmazásokhoz. A kontaktorrelék klímaállóak, nagy érintkezési megbízhatósággal rendelkeznek, és a vonatkozó engedélyeknek (pl. IEC és UL/CSA) köszönhetően világszerte használhatók.
Rendelhetők AC vagy DC működéssel, és kaphatók csavaros vagy rugós technológiával. A segédkontaktorok alapkialakítása 4 pólusú, és segédkapcsolók rápattintásával 8 pólusra bővíthető.
Az S00-S3 méretű 3RT2 mágneskapcsolók tartozékainak széles választéka a 3RH2 kontaktorrelékhez is használható.
A 3RH2 kontaktorrelék a bevált 3RH1 sorozatot váltják fel.
Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.
Ez a szöveg gépi fordítással készült.
A SIRIUS 3RH2 kontaktorrelék szabványnak megfelelő csatlakozási jelölésekkel és megbízható és időtakarékos csatlakozási technológiával rendelkeznek. A kimeneti szorzás több segédáramkör egyidejű kapcsolását teszi lehetővé. Az összes érintkező SUVA változatban is elérhető, pozitív útmutatásokkal a biztonsági alkalmazásokhoz. A kontaktorrelék klímaállóak, nagy érintkezési megbízhatósággal rendelkeznek, és a vonatkozó engedélyeknek (pl. IEC és UL/CSA) köszönhetően világszerte használhatók.
Rendelhetők AC vagy DC működéssel, és kaphatók csavaros vagy rugós technológiával. A segédkontaktorok alapkialakítása 4 pólusú, és segédkapcsolók rápattintásával 8 pólusra bővíthető.
Az S00-S3 méretű 3RT2 mágneskapcsolók tartozékainak széles választéka a 3RH2 kontaktorrelékhez is használható.
A 3RH2 kontaktorrelék a bevált 3RH1 sorozatot váltják fel.
Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.
Ez a szöveg gépi fordítással készült.
