Name: Siemens 3RT1064-6NB36 Teljesítmény védelem 3 záró 110 kW 1000 V/AC Segédérintkezővel Alkalmas a következő márkához (relé
Brand: Siemens
SKU: 1744964
Availability: BackOrder

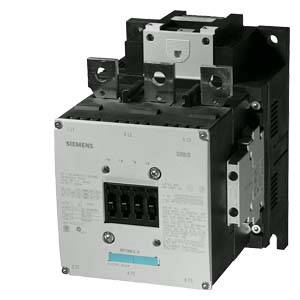

Egy Siemens-mágneskapcsoló több csatlakozóval, amely elektromos áramkörök vezérlésére szolgál.

Egy ipari gép nyitott kapcsolótáblája elektronikai alkatrészeket tár fel, miközben a háttérben, egy nedves üvegen át gyártósorok körvonalai rajzolódnak ki.

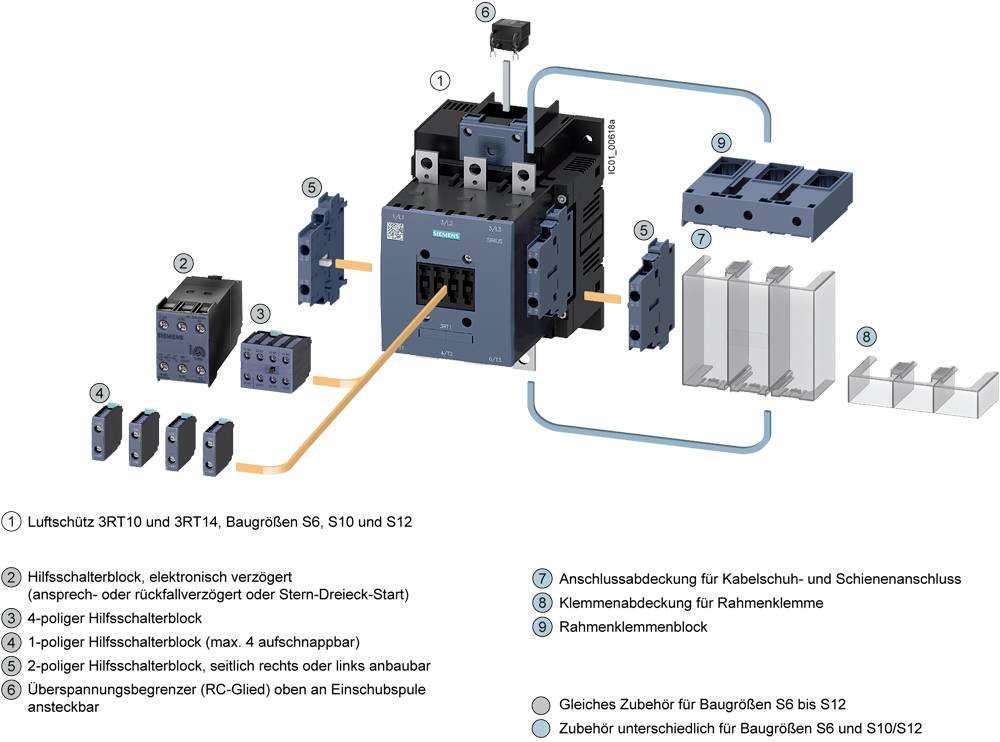

Egy 3RT10 és 3RT14 típusú légvédelmi kapcsoló diagramja S6, S10 és S12 méretekben. Bemutatja a csatlakozásokat és a kiegészítő részleteket.

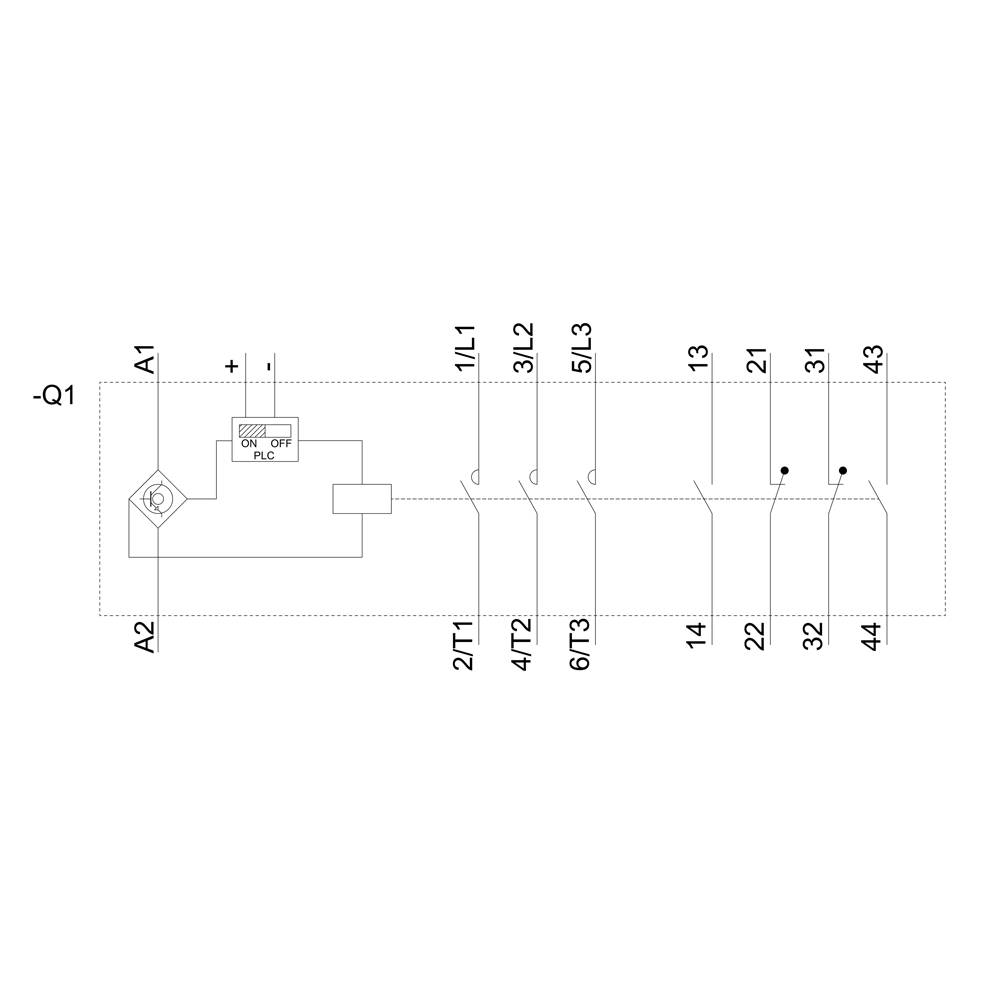

A kapcsolási rajz egy relét mutat A1 és A2 csatlakozásokkal, valamint hat kapcsolóponttal: 1L1, 3L2, 5L3, 13, 21, 31. Az alkatrészek számozottak.

Egy elektromos kapcsoló műszaki rajza elő-, oldal- és felülnézetben. Tartalmazza a huzalozás és rögzítés részleteit.

1/5

Hasonló kivitel

Termék típus

Teljesítmény védelem

Pólusszám

3 pólusú

Névleges feszültség

1000 V/AC

Teljesítmény

110 kW

Csatlakozó

Síncsatlakozó

Adatlap (PDF)

Szállítás: 11. 20. [P.]

Szám

Összesen (604 990 Ft / Darab)

604 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Feszültség típusa: AC / DC
Vezető keresztmetszete szilárd vagy sodrott: 240 mm²

Termék típus: Teljesítmény védelem

Gyártói szám: 3RT1064-6NB36

Beépítési méret: S10

Pólusszám: 3 pólusú

Érintkező típus: 3 záró

Névleges feszültség: 1000 V/AC

Vezérlő feszültség (min.): 21 V/DC

Vezérlő feszültség (max.): 27.3 V/DC

Vezérlő feszültség tartomány: 21 - 27.3 V/DC

Kapcsolási feszültség (max.): 1000 V/AC

Tartós áram (max.): 225 A

: 110 kW

Alkalmas márka: Siemens

Alkalmas a következő sorozatokhoz: Siemens Sirius sorozat

Jellemzők: Segédérintkezővel

Szerelés: Csavaros rögzítés

Csatlakozó: Síncsatlakozó

Élettartam (mechanikus): 10000000

: IP00

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Szélesség: 145 mm

Magasság: 210 mm

Mélység: 202 mm

Méret: (Sz x Ma x Mé) 145 x 210 x 202 mm

Tartalom: 1 db

RoHS konform: Igen

: TRUE

: 110 kW

: 3

: 2

: 2

: 225 A

: 275 A

: 21-27.3 V

: 21-27.3 V

: 21-27.3 V

: Rail connection

: AC/DC

: 195 A

: 110 kW

: 110.325

UKCA: Igen

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Teljesítmény

Siemens 3RT1064-2AB36 Teljesítmény védelem 3 záró 110 kW 1000 V/AC Alkalmas a következő márkához (relé): Siemens darab 1 db

Rendelési szám:1744943

Szállítás: 11. 20. [P.]

Conrad Electronic

110 kW

Min.: 1

Többszörös: 1

535 990 Ft^*

Siemens 3RT1064-2AD36 Teljesítmény védelem 3 záró 1000 V/AC Segédérintkezővel Alkalmas a következő márkához (relé): Siemens önálló 1 db

Rendelési szám:1744944

Szállítás: 11. 20. [P.]

Conrad Electronic

Min.: 1

Többszörös: 1

535 990 Ft^*

Siemens 3RT1064-2AF36 Teljesítmény védelem 3 záró 1000 V/AC Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:1744945

Szállítás: 11. 9. [H.]

Conrad Electronic

Min.: 1

Többszörös: 1

535 990 Ft^*

Siemens 3RT1064-2AM36 Teljesítmény védelem 3 záró 110 kW 1000 V/AC Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:1744946

Szállítás: 11. 20. [P.]

Conrad Electronic

110 kW

Min.: 1

Többszörös: 1

535 990 Ft^*

Siemens 3RT1064-2AP36 Teljesítmény védelem 3 záró 110 kW 1000 V/AC Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:1702459

Szállítás: 11. 13. [P.]

Conrad Electronic

110 kW

Min.: 1

Többszörös: 1

409 990 Ft^*

Siemens 3RT1064-2AR36 Teljesítmény védelem 3 záró 1000 V/AC Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:1744947

Szállítás: 11. 20. [P.]

Conrad Electronic

Min.: 1

Többszörös: 1

535 990 Ft^*

Siemens 3RT1064-2AS36 Teljesítmény védelem 3 záró 110 kW 1000 V/AC Széles skálájú elektronikával Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:1744948

Szállítás: 11. 6. [P.]

86 dbConrad Electronic

110 kW

Min.: 1

Többszörös: 1

535 990 Ft^*

Siemens 3RT1064-2AT36 Teljesítmény védelem 3 záró 110 kW 1000 V/AC Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:1744949

Szállítás: 11. 20. [P.]

Conrad Electronic

110 kW

Min.: 1

Többszörös: 1

535 990 Ft^*

Siemens 3RT1064-2AU36 Teljesítmény védelem 3 záró 110 kW 1000 V/AC Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:1702460

Szállítás: 11. 20. [P.]

Conrad Electronic

110 kW

Min.: 1

Többszörös: 1

535 990 Ft^*

Siemens 3RT1064-2AV36 Teljesítmény védelem 3 záró 110 kW 1000 V/AC Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:1744950

Szállítás: 11. 13. [P.]

Conrad Electronic

110 kW

Min.: 1

Többszörös: 1

535 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 1744964 Siemens 3RT1064-6NB36 Teljesítmény védelem 3 záró 110 kW 1000 V/AC Segédérintkezővel Alkalmas a következő márkához (relé

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1744964 Siemens 3RT1064-6NB36 Teljesítmény védelem 3 záró 110 kW 1000 V/AC Segédérintkezővel Alkalmas a következő márkához (relé

Leírás

Tápcsatlakozó, AC-3 225 A, 110 kW / 400 V AC (50-60 Hz) / egyenáramú üzemeltetés UC 21-27.3 V Segédérintkezők 2 NO + 2 NC 3 pólusú, S10 méretű Sínvezetékek Hajtás: elektronikusan a PLC-vel Interfész DC 24 V-os csavaros csatlakozó SIRIUS 3RT1 kontaktor kapcsolómotorokhoz. Az 3RT1 mágneskapcsolók a SIRIUS moduláris rendszer részét képezik a tökéletesen illeszkedő termékekkel. Nagy teljesítményüket a kompakt kialakításukkal és a magas érintkezési megbízhatósággal ötvözi. Ezek sokféleképpen kombinálhatók a terhelésadagoló más alkatrészeivel. A mágneskapcsolók minden egyes alkalmazáshoz (közvetlenül vagy PLC bemeneten keresztül) megfelelő kapcsolatot biztosítanak a vezérlővel. Az előszerelt segédkapcsolók csökkentik a karosszéria összetettségét. A 3RT1 mágneskapcsolók világszerte klímabiztosak, világszerte jóváhagyva (pl. IEC és UL / CSA) és IE3 / IE4 már. Különböző méretben és széles teljesítménytartományban kaphatók. Működhetnek váltakozó árammal vagy egyenárammal, egyes változatok széles feszültségtartományban és PLC vezérlő bemenettel rendelkeznek. A fő áramkörben a készülékek síneken vagy dobozos kapcsokon keresztül csatlakoztathatók. A segéd- és vezérlőáramkörhöz egy rugós csatlakozással is kapható, gyors, karbantartást nem igénylő és rezgésálló csatlakozáshoz. Ezen mágneskapcsolókhoz számos tartozék van, például kábelkötegek, amelyek jelentősen csökkentik a kábelezést, a segédkapcsolókat vagy a terminál fedelét. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
