Name: Siemens 3RT1364-6AE36 Védő 2 záró, 2 nitó 110000 W 1000 V Segédérintkezővel Alkalmas a következő márkához (relé): Siemen
Brand: Siemens
SKU: 2863528
Availability: BackOrder

Egy Siemens típusú elektromos kontaktor négy csatlakozókapoccsal felül. Jelölése: '3RT136'. Készülék szürke és fekete színben.

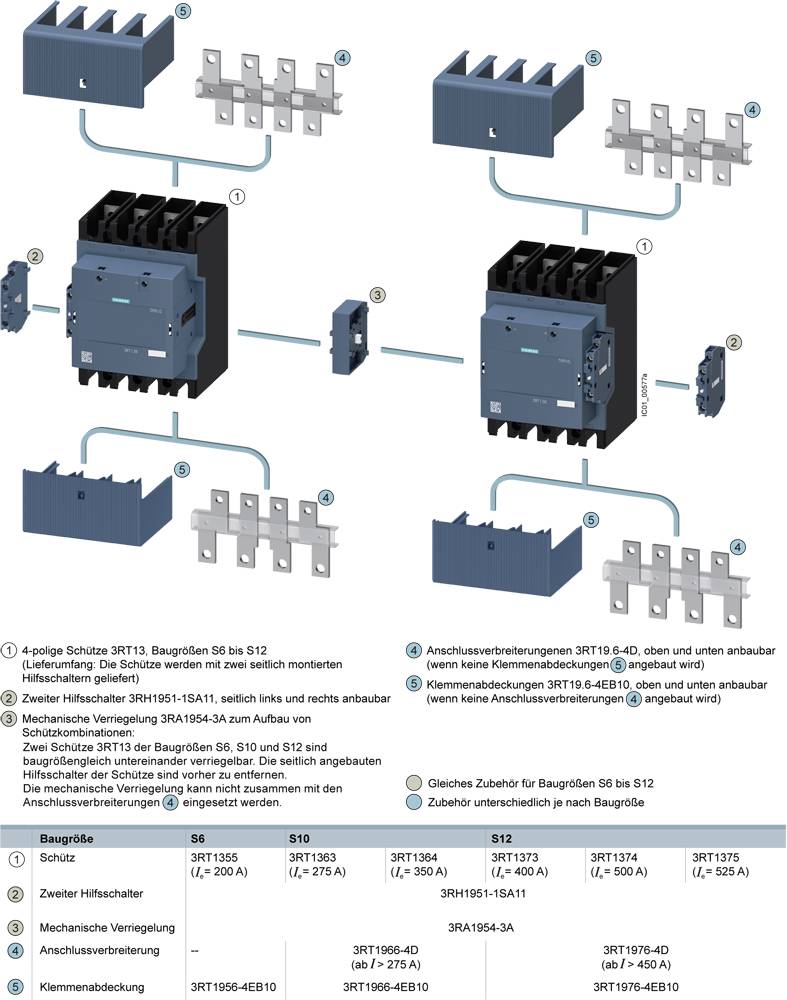

Egy elektromos kapcsolóegység ábrázolása részletes komponens-feliratozással és szerelési útmutatóval. Tartalmazza a műszaki specifikációkat és csatlakozási lehetőségeket.

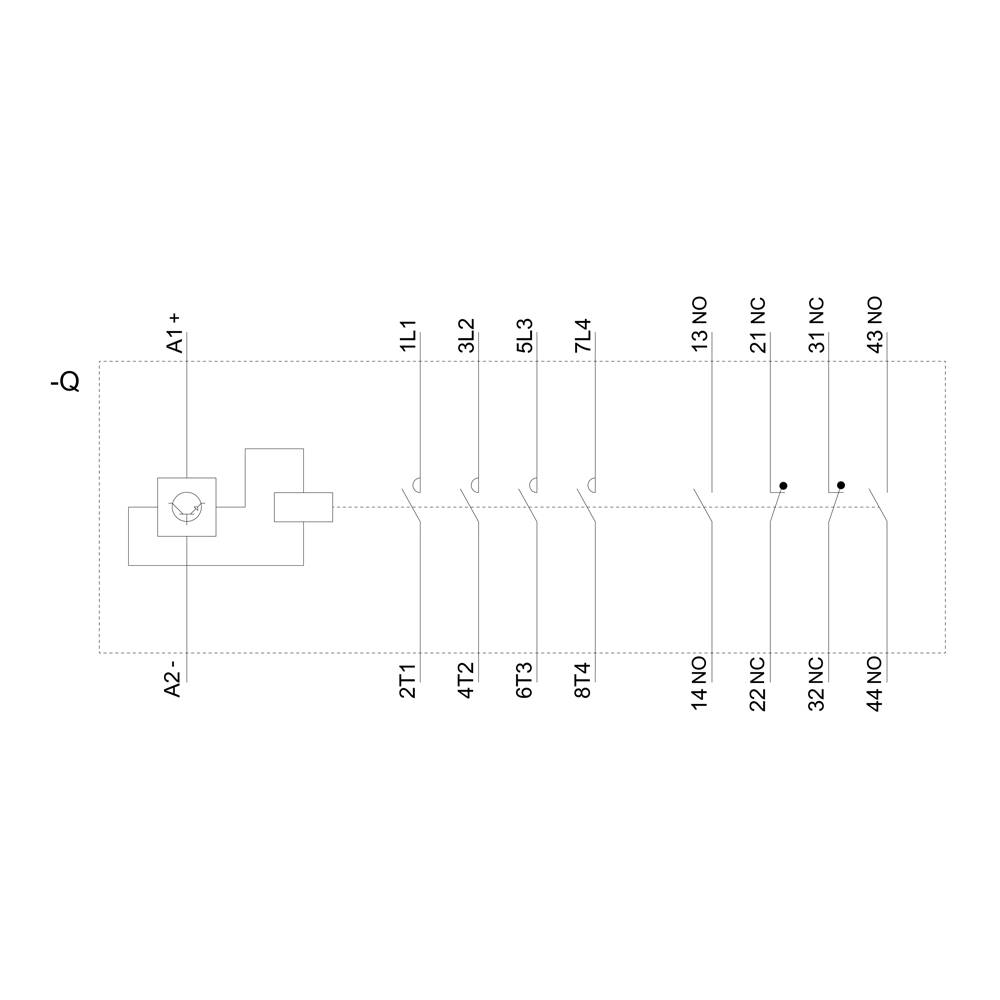

Kapcsolási rajz több kapcsoló és kábel függőleges elrendezésben. A '1L1', '2T1', '3L2', '6T3', '4T2' jelölések láthatók.

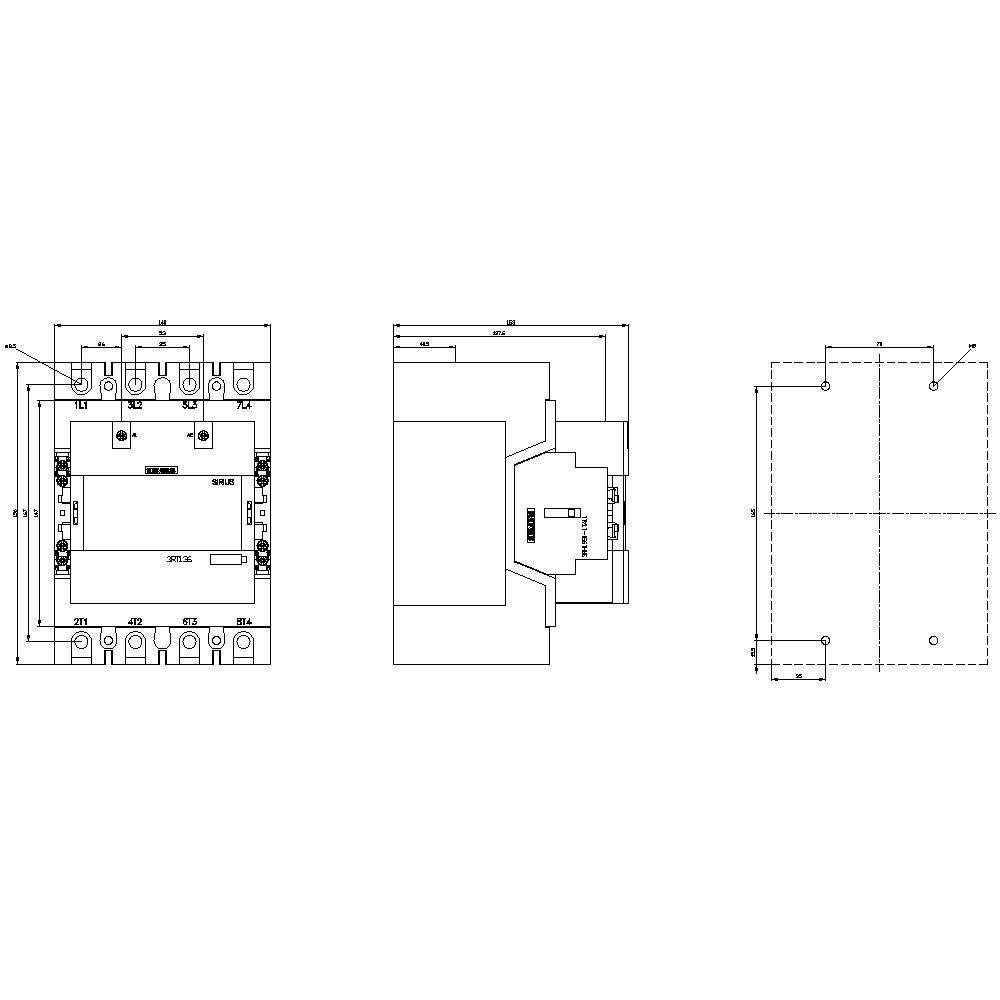

Egy elektromos alkatrész műszaki rajza elölnézeti, oldalnézeti és felülnézeti ábrázolással. A méretjelölések milliméterben vannak feltüntetve.

1/4

Hasonló kivitel

Termék típus

Védő

Pólusszám

4 pólusú

Névleges feszültség

1000 V

Teljesítmény

110000 W

Csatlakozó

Csavaros csatlakozó

Síncsatlakozó

Adatlap (PDF)

Szállítás: 11. 5. [Cs.]

70 készlet

Szám

készlet

Összesen (902 990 Ft / Darab)

902 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

NO érintkezők száma / a mágneskapcsolón / a segédérintkezőkhöz: 2
Kapcsolatfelvételek száma / fő kapcsolattartókhoz: 4
Léptető érintkezők száma / segédérintkezők számára: 2
NO érintkezők száma / segédérintkezőkhöz / csatlakoztatható: 2
NO érintkezők száma / segédérintkezőkhöz / pillanatnyi kapcsolás: 2
NC érintkezők száma / a mágneskapcsolón / a segédérintkezőkhöz: 2
Szakítóérintkezők száma / segédérintkezőkhöz: 2
NC érintkezők száma / segédérintkezőkhöz / csatlakoztatható: 2
NC érintkezők száma / segédérintkezőkhöz / pillanatnyi kapcsolás: 2
Üzemi áram AC-1-en / 400 V-on / 40 °C környezeti hőmérsékleten: 350 A
Üzemi áram AC-3 / 400 V-on: 205 A
A mágnestekercs bekapcsolási teljesítménye DC-n: 205 W
Csatlakoztatható vezeték-keresztmetszet típusa / AWG vezetékekhez / segédérintkezőkhöz: 1x (18 ... 14), 2x (18... 14)
Telepítési tengerszint feletti magasság / maximum: 2000 m
Sorozatos telepítés: igen
Érintésvédelem elöl: Ujjbiztos, ha elölről függőlegesen érintik a dobozkivezetéssel/fedéllel
A 3-as szennyezettségi fokú főáramkör szigetelési feszültsége: 1000 V
Tükör érintkező: igen
Védettségi fokozat: IP20 előlapon burkolattal
A főáramkör túlfeszültség-álló feszültsége: 8 kV
Termékbővítő / segédkapcsoló: igen

Csomagolás: darab

Termék típus: Védő

Gyártói szám: 3RT1364-6AE36

Beépítési méret: S10

Pólusszám: 4 pólusú

Érintkező típus: 2 záró
2 nitó

Névleges feszültség: 1000 V

Vezérlő feszültség (min.): 24 V/AC
20 V/DC

Vezérlő feszültség (max.): 60 V/AC
60 V/DC

Vezérlő feszültség tartomány: 24, 20 - 60, 60 V/AC, V/DC

Kapcsolási feszültség (max.): 1000 V DC/AC

Kapcsolási teljesítmény (max.): 110000 W

Tartós áram (max.): 350 A

: 110000 W

Alkalmas márka: Siemens

Alkalmas a következő sorozatokhoz: Siemens Sirius sorozat

Jellemzők: Segédérintkezővel

Szerelés: Csavaros rögzítés

Csatlakozó: Csavaros csatlakozó
Síncsatlakozó

Megszólalási idő: 80 ms

Hanyatlási idő: 60 ms

: IP00

Hőmérséklet (min.): -40 °C

Hőmérséklet (max.): +60 °C

Szélesség: 140 mm

Magasság: 196 mm

Mélység: 153 mm

Méret: (Sz x Ma x Mé) 140 x 196 x 153 mm

Tartalom: 1 db

RoHS konform: Igen

UKCA: Igen

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Teljesítmény

Pólusszám

Névleges feszültség

Siemens 3RT1364-6AE36 Védő 2 záró, 2 nitó 110000 W 1000 V Segédérintkezővel Alkalmas a következő márkához (relé): Siemens darab 1 db

Rendelési szám:2863528

Szállítás: 11. 5. [Cs.]

70 készletConrad Electronic

Jelenlegi termék

110000 W

4 pólusú

1000 V

Min.: 1

Többszörös: 1

902 990 Ft^*

Siemens 3RT1355-6AE36 Védő 2 záró, 2 nitó 75000 W 690 V Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:2863517

Szállítás: 11. 25. [Sze.]

Conrad Electronic

75000 W

4 pólusú

690 V

Min.: 1

Többszörös: 1

424 990 Ft^*

Siemens 3RT1355-6AF36 Védő 2 záró, 2 nitó 75000 W 690 V Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:2863519

Szállítás: 12. 7. [H.]

Conrad Electronic

75000 W

4 pólusú

690 V

Min.: 1

Többszörös: 1

424 990 Ft^*

Siemens 3RT1355-6AP36 Védő 2 záró, 2 nitó 75000 W 690 V Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:2863521

Szállítás: 11. 13. [P.]

Conrad Electronic

75000 W

4 pólusú

690 V

Min.: 1

Többszörös: 1

386 990 Ft^*

Siemens 3RT1355-6AR36 Védő 2 záró, 2 nitó 75000 W 690 V Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:2863523

Szállítás: 12. 7. [H.]

Conrad Electronic

75000 W

4 pólusú

690 V

Min.: 1

Többszörös: 1

424 990 Ft^*

Siemens 3RT1363-6AE36 Védő 2 záró, 2 nitó 90000 W 1000 V Segédérintkezővel Alkalmas a következő márkához (relé): Siemens darab 1 db

Rendelési szám:2863524

Szállítás: 11. 25. [Sze.]

Conrad Electronic

90000 W

4 pólusú

1000 V

Min.: 1

Többszörös: 1

608 990 Ft^*

Siemens 3RT1363-6AF36 Védő 2 záró, 2 nitó 90000 W 1000 V Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:2863525

Szállítás: 12. 7. [H.]

Conrad Electronic

90000 W

4 pólusú

1000 V

Min.: 1

Többszörös: 1

608 990 Ft^*

Siemens 3RT1363-6AP36 Védő 2 záró, 2 nitó 90000 W 1000 V Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:2863526

Szállítás: 11. 13. [P.]

Conrad Electronic

90000 W

4 pólusú

1000 V

Min.: 1

Többszörös: 1

608 990 Ft^*

Siemens 3RT1363-6AR36 Védő 2 záró, 2 nitó 90000 W 1000 V Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:2863527

Szállítás: 11. 25. [Sze.]

Conrad Electronic

90000 W

4 pólusú

1000 V

Min.: 1

Többszörös: 1

608 990 Ft^*

Siemens 3RT1364-6AF36 Védő 2 záró, 2 nitó 110000 W 1000 V Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:2863529

Szállítás: 12. 7. [H.]

Conrad Electronic

110000 W

4 pólusú

1000 V

Min.: 1

Többszörös: 1

902 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 2863528 Siemens 3RT1364-6AE36 Védő 2 záró, 2 nitó 110000 W 1000 V Segédérintkezővel Alkalmas a következő márkához (relé): Siemen

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2863528 Siemens 3RT1364-6AE36 Védő 2 záró, 2 nitó 110000 W 1000 V Segédérintkezővel Alkalmas a következő márkához (relé): Siemen

Leírás

Kontaktor, AC-1, 350 A/400 V/40 °C, S10, 4 pólusú, AC 24-60V, DC 20-60V, 2NO+2NC, összekötő rúd/csavaros csatlakozás Egyszerű, hatékony, mindig naprakész dátum - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
