Name: Siemens 3RT1364-6AR36 Védő 2 záró, 2 nitó 110000 W 1000 V Segédérintkezővel Alkalmas a következő márkához (relé): Siemen
Brand: Siemens
SKU: 2863531
Availability: BackOrder

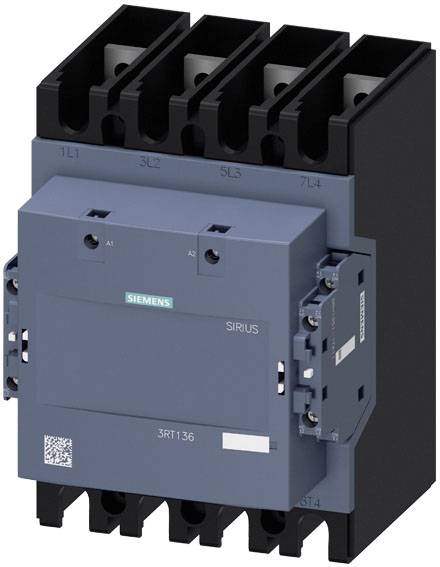

Egy Siemens elektromos kontaktor, SIRIUS 3RT136 típus, egy műszaki diagramban ábrázolva.

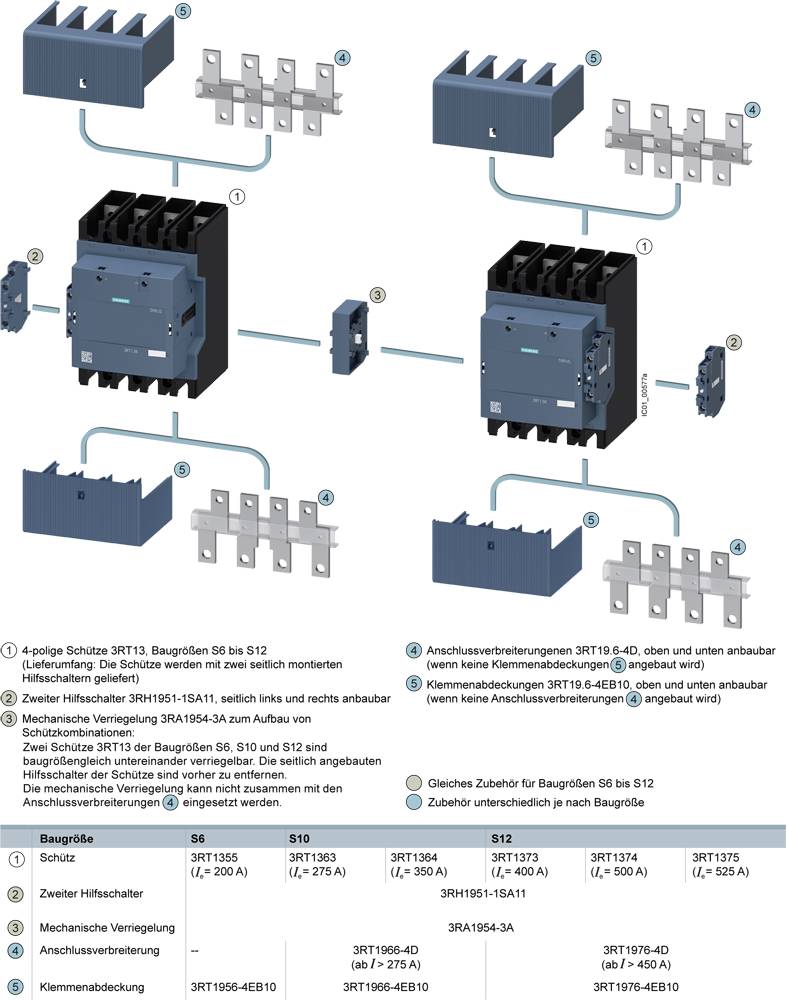

Az illusztráció négypólusú kontaktorokat és azok tartozékait mutatja be. A csatlakozó- és bővítő tartozékok szerelési lehetőségeinek ábrázolása.

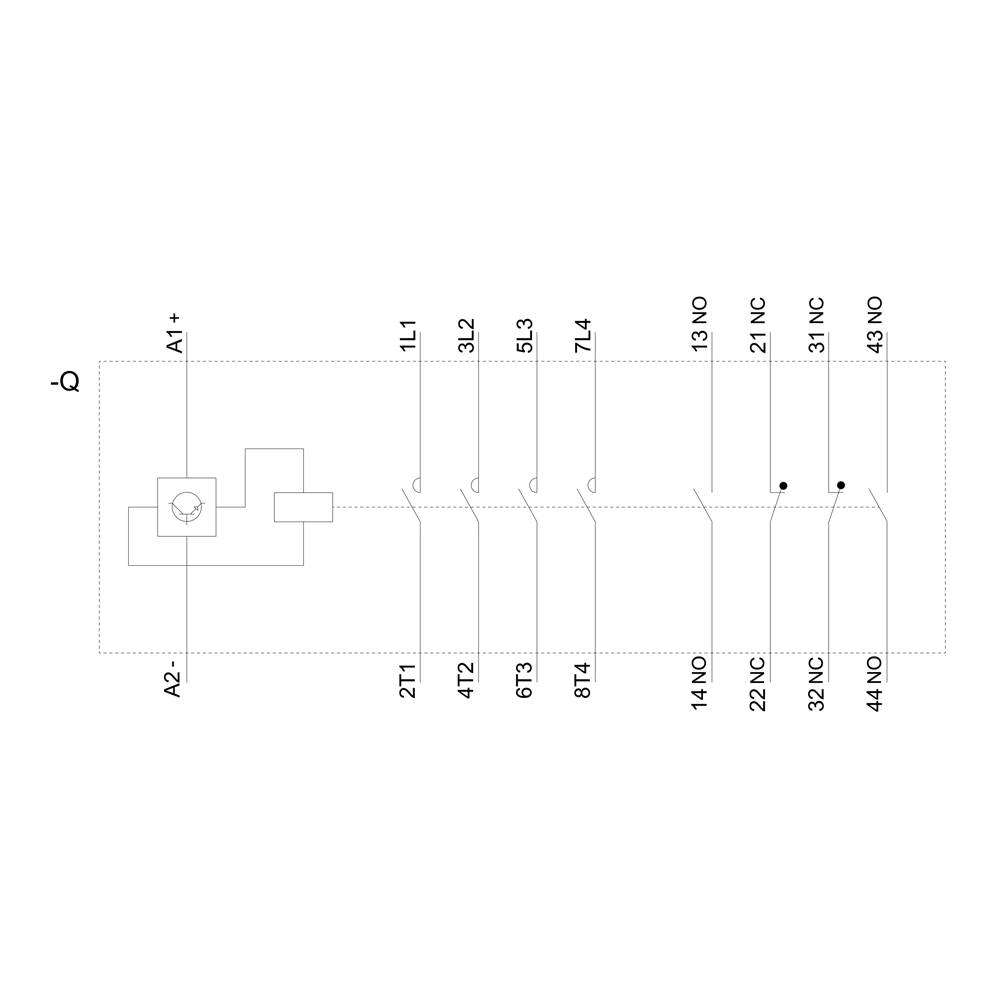

Elektromos kapcsolási rajz több kapcsolóval és csatlakozással. Felismerhető feliratok, mint 1L1, 2T1, 4T2.

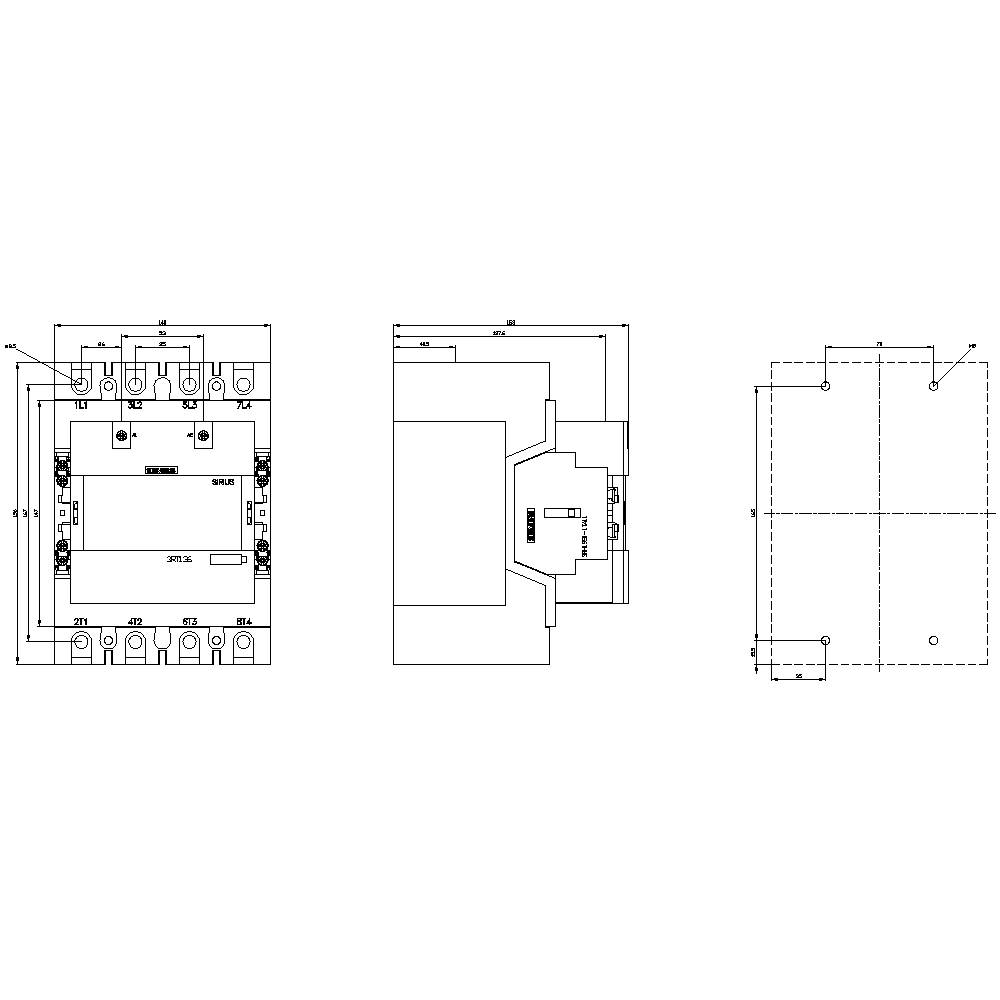

Egy elektromos kapcsolási rajz műszaki rajza, amely bemutatja egy alkatrész különböző nézeteit és méreteit.

1/4

Hasonló kivitel

Termék típus

Védő

Pólusszám

4 pólusú

Névleges feszültség

1000 V

Teljesítmény

110000 W

Csatlakozó

Csavaros csatlakozó

Síncsatlakozó

Adatlap (PDF)

Szállítás: 11. 5. [Cs.]

6 készlet

Szám

készlet

Összesen (902 990 Ft / Darab)

902 990 Ft

ÁFÁ-val

Már csak 6 készlet érhető el

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

NO érintkezők száma / a mágneskapcsolón / a segédérintkezőkhöz: 2
Kapcsolatfelvételek száma / fő kapcsolattartókhoz: 4
Léptető érintkezők száma / segédérintkezők számára: 2
NO érintkezők száma / segédérintkezőkhöz / csatlakoztatható: 2
NO érintkezők száma / segédérintkezőkhöz / pillanatnyi kapcsolás: 2
NC érintkezők száma / a mágneskapcsolón / a segédérintkezőkhöz: 2
Szakítóérintkezők száma / segédérintkezőkhöz: 2
NC érintkezők száma / segédérintkezőkhöz / csatlakoztatható: 2
NC érintkezők száma / segédérintkezőkhöz / pillanatnyi kapcsolás: 2
Üzemi áram AC-1-en / 400 V-on / 40 °C környezeti hőmérsékleten: 350 A
Üzemi áram AC-3 / 400 V-on: 205 A
A mágnestekercs bekapcsolási teljesítménye DC-n: 190 W
Csatlakoztatható vezeték-keresztmetszet típusa / AWG vezetékekhez / segédérintkezőkhöz: 1x (18 ... 14), 2x (18... 14)
Telepítési tengerszint feletti magasság / maximum: 2000 m
Sorozatos telepítés: igen
Érintésvédelem elöl: Ujjbiztos, ha elölről függőlegesen érintik a dobozkivezetéssel/fedéllel
A 3-as szennyezettségi fokú főáramkör szigetelési feszültsége: 1000 V
Tükör érintkező: igen
Védettségi fokozat: IP20 előlapon burkolattal
A főáramkör túlfeszültség-álló feszültsége: 8 kV
Termékbővítő / segédkapcsoló: igen

Termék típus: Védő

Gyártói szám: 3RT1364-6AR36

Beépítési méret: S10

Pólusszám: 4 pólusú

Érintkező típus: 2 záró
2 nitó

Segédérintkező típus: 2 záró
2 nitó

Névleges feszültség: 1000 V

Vezérlő feszültség (min.): 250 V/AC
250 V/DC

Vezérlő feszültség (max.): 500 V/AC
500 V/DC

Vezérlő feszültség tartomány: 250, 250 - 500, 500 V/AC, V/DC

Kapcsolási teljesítmény (max.): 110000 W

Tartós áram (max.): 350 A

: 110000 W

Alkalmas márka: Siemens

Alkalmas a következő sorozatokhoz: Siemens Sirius sorozat

Jellemzők: Segédérintkezővel

Szerelés: Csavaros rögzítés

Csatlakozó: Csavaros csatlakozó
Síncsatlakozó

Megszólalási idő: 80 ms

Hanyatlási idő: 60 ms

: IP00

Hőmérséklet (min.): -40 °C

Hőmérséklet (max.): +60 °C

Szélesség: 140 mm

Magasság: 196 mm

Mélység: 153 mm

Méret: (Sz x Ma x Mé) 140 x 196 x 153 mm

Tartalom: 1 db

RoHS konform: Igen

UKCA: nem jellemző

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Teljesítmény

Pólusszám

Névleges feszültség

Siemens 3RT1364-6AR36 Védő 2 záró, 2 nitó 110000 W 1000 V Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:2863531

Szállítás: 11. 5. [Cs.]

6 készletConrad Electronic

Jelenlegi termék

110000 W

4 pólusú

1000 V

Min.: 1

Többszörös: 1

902 990 Ft^*

Siemens 3RT1355-6AE36 Védő 2 záró, 2 nitó 75000 W 690 V Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:2863517

Szállítás: 11. 25. [Sze.]

Conrad Electronic

75000 W

4 pólusú

690 V

Min.: 1

Többszörös: 1

424 990 Ft^*

Siemens 3RT1355-6AF36 Védő 2 záró, 2 nitó 75000 W 690 V Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:2863519

Szállítás: 12. 7. [H.]

Conrad Electronic

75000 W

4 pólusú

690 V

Min.: 1

Többszörös: 1

424 990 Ft^*

Siemens 3RT1355-6AP36 Védő 2 záró, 2 nitó 75000 W 690 V Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:2863521

Szállítás: 11. 13. [P.]

Conrad Electronic

75000 W

4 pólusú

690 V

Min.: 1

Többszörös: 1

386 990 Ft^*

Siemens 3RT1355-6AR36 Védő 2 záró, 2 nitó 75000 W 690 V Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:2863523

Szállítás: 12. 7. [H.]

Conrad Electronic

75000 W

4 pólusú

690 V

Min.: 1

Többszörös: 1

424 990 Ft^*

Siemens 3RT1363-6AE36 Védő 2 záró, 2 nitó 90000 W 1000 V Segédérintkezővel Alkalmas a következő márkához (relé): Siemens darab 1 db

Rendelési szám:2863524

Szállítás: 11. 25. [Sze.]

Conrad Electronic

90000 W

4 pólusú

1000 V

Min.: 1

Többszörös: 1

608 990 Ft^*

Siemens 3RT1363-6AF36 Védő 2 záró, 2 nitó 90000 W 1000 V Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:2863525

Szállítás: 12. 7. [H.]

Conrad Electronic

90000 W

4 pólusú

1000 V

Min.: 1

Többszörös: 1

608 990 Ft^*

Siemens 3RT1363-6AP36 Védő 2 záró, 2 nitó 90000 W 1000 V Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:2863526

Szállítás: 11. 13. [P.]

Conrad Electronic

90000 W

4 pólusú

1000 V

Min.: 1

Többszörös: 1

608 990 Ft^*

Siemens 3RT1363-6AR36 Védő 2 záró, 2 nitó 90000 W 1000 V Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:2863527

Szállítás: 11. 25. [Sze.]

Conrad Electronic

90000 W

4 pólusú

1000 V

Min.: 1

Többszörös: 1

608 990 Ft^*

Siemens 3RT1364-6AE36 Védő 2 záró, 2 nitó 110000 W 1000 V Segédérintkezővel Alkalmas a következő márkához (relé): Siemens darab 1 db

Rendelési szám:2863528

Szállítás: 11. 5. [Cs.]

70 készletConrad Electronic

110000 W

4 pólusú

1000 V

Min.: 1

Többszörös: 1

902 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 2863531 Siemens 3RT1364-6AR36 Védő 2 záró, 2 nitó 110000 W 1000 V Segédérintkezővel Alkalmas a következő márkához (relé): Siemen

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2863531 Siemens 3RT1364-6AR36 Védő 2 záró, 2 nitó 110000 W 1000 V Segédérintkezővel Alkalmas a következő márkához (relé): Siemen

Leírás

Kontaktor, AC-1, 350 A/400 V/40 °C, S10, 4 pólusú, 250-500 V AC/DC, 2 NO+2 NC, csatlakozó rúd/csavaros csatlakozás Egyszerű, hatékony, mindig naprakész dátum - a SIRIUS moduláris rendszer.
