Name: Siemens 3RT1476-6PP35 Teljesítmény védelem 3 záró Alkalmas a következő márkához (relé): Siemens 1 db
Brand: Siemens
SKU: 1736321
Availability: BackOrder

Siemens kontaktor több érintkezővel és kábel csatlakozóval. Elsősorban elektromos kapcsolószekrényekben használatos.

Egy nyitott kapcsolószekrény elektronikai és kábelösszetevőkkel baloldalt, jobbra egy esővel borított üvegablak, mögötte elmosódott gépek körvonalai.

A grafika bemutatja a Luftschutz 3RT10 és 3RT14 típusú légvédelmi eszközöket, S6, S10 és S12 méretekben, tartozékokkal: segédkapcsolók, kapocstakarók és keretes kapcsok.

Kapcsolási rajz vázlatos ábrázolása: balra fent egy transzformátor, középen R1 és R2 relék, jobbra kapcsolók és érintkezők.

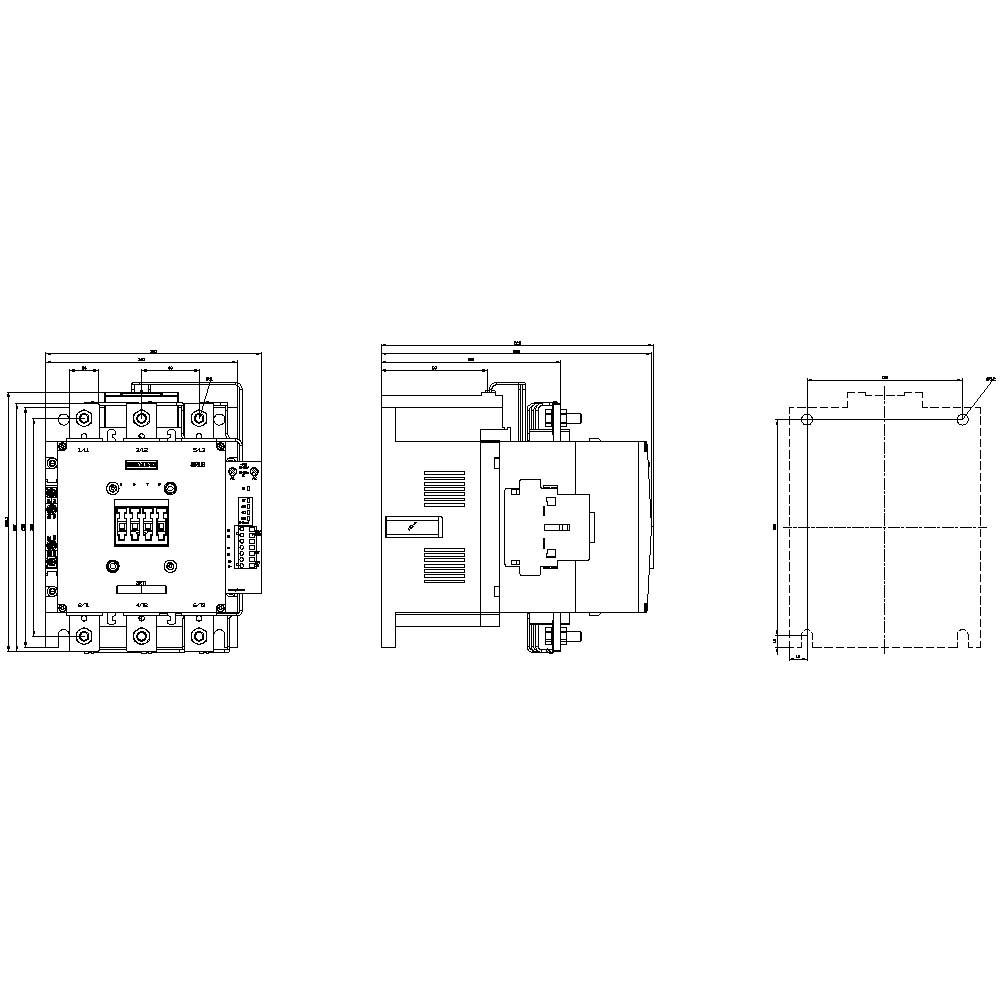

Egy elektromos kapcsoló műszaki rajza elölnézeti, oldalnézeti és felülnézeti ábrázolással. A rajz részletesen tartalmazza a csatlakozási pontokat és méreteket.

1/5

Hasonló kivitel

Termék típus

Teljesítmény védelem

Pólusszám

3 pólusú

Csatlakozó

Síncsatlakozó

Gyártói szám

3RT1476-6PP35

Beépítési méret

S12

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 26. [Cs.]

Szám

Összesen (1 581 990 Ft / Darab)

1 581 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Feszültség típusa: AC / DC
Vezető keresztmetszete egy- vagy többvezetékes: 240 mm²

Termék típus: Teljesítmény védelem

Gyártói szám: 3RT1476-6PP35

Beépítési méret: S12

Pólusszám: 3 pólusú

Érintkező típus: 3 záró

Segédérintkező típus: 2 záró
2 nitó

Vezérlő feszültség (min.): 200 V/AC

Vezérlő feszültség (max.): 200 V/AC

Vezérlő feszültség tartomány: 200 - 200 V/AC

Kapcsolási feszültség (max.): 690 V/AC

Tartós áram (max.): 690 A

Alkalmas márka: Siemens

Alkalmas a következő sorozatokhoz: Siemens Sirius sorozat

Szerelés: Csavaros rögzítés

Csatlakozó: Síncsatlakozó

Élettartam (mechanikus): 10000000

: IP00

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Szélesség: 180 mm

Magasság: 214 mm

Mélység: 225 mm

Méret: (Sz x Ma x Mé) 180 x 214 x 225 mm

Tartalom: 1 db

RoHS konform: Igen

: TRUE

: 3

: 0

: 1

: 1

: 170 A

: 690 A

: Rail connection

: AC/DC

: 110.3248125

UKCA: Igen

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Névleges feszültség

Siemens 3RT1075-2AB36 Teljesítmény védelem 3 záró 1000 V/AC Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:1746245

Szállítás: 11. 26. [Cs.]

Conrad Electronic

1000 V/AC

Min.: 1

Többszörös: 1

1 124 990 Ft^*

Siemens 3RT1075-2AD36 Teljesítmény védelem 3 záró 200 kW 1000 V/AC Segédérintkezővel Alkalmas a következő márkához (relé): Siemens darab 1 db

Rendelési szám:1704802

Szállítás: 11. 26. [Cs.]

Conrad Electronic

1000 V/AC

Min.: 1

Többszörös: 1

1 124 990 Ft^*

Siemens 3RT1075-2AF36 Teljesítmény védelem 3 záró 200 kW 1000 V/AC Alkalmas a következő márkához (relé): Siemens önálló 1 db

Rendelési szám:1746246

Szállítás: 11. 20. [P.]

Conrad Electronic

1000 V/AC

Min.: 1

Többszörös: 1

1 201 990 Ft^*

Siemens 3RT1075-2AM36 Teljesítmény védelem 3 záró 200 kW 1000 V/AC Segédérintkezővel Alkalmas a következő márkához (relé): Siemens darab 1 db

Rendelési szám:1704803

Szállítás: 11. 26. [Cs.]

Conrad Electronic

1000 V/AC

Min.: 1

Többszörös: 1

1 124 990 Ft^*

Siemens 3RT1075-2AP36 Teljesítmény védelem 3 záró 200 kW 1000 V/AC Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:1746247

Szállítás: 11. 20. [P.]

Conrad Electronic

1000 V/AC

Min.: 1

Többszörös: 1

1 216 990 Ft^*

Siemens 3RT1075-2AR36 Teljesítmény védelem 3 záró 200 kW 1000 V/AC Segédérintkezővel Alkalmas a következő márkához (relé): Siemens darab 1 db

Rendelési szám:1746248

Szállítás: 11. 26. [Cs.]

Conrad Electronic

1000 V/AC

Min.: 1

Többszörös: 1

1 124 990 Ft^*

Siemens 3RT1075-2AS36 Teljesítmény védelem 3 záró 200 kW 1000 V/AC Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:1746249

Szállítás: 11. 10. [K.]

113 dbConrad Electronic

1000 V/AC

Min.: 1

Többszörös: 1

1 124 990 Ft^*

Siemens 3RT1075-2AT36 Teljesítmény védelem 3 záró 200 kW 1000 V/AC Segédérintkezővel Alkalmas a következő márkához (relé): Siemens darab 1 db

Rendelési szám:1699365

Szállítás: 11. 26. [Cs.]

Conrad Electronic

1000 V/AC

Min.: 1

Többszörös: 1

1 124 990 Ft^*

Siemens 3RT1075-2AU36 Teljesítmény védelem 3 záró 200 kW 1000 V/AC Alkalmas a következő márkához (relé): Siemens darab 1 db

Rendelési szám:1749331

Szállítás: 11. 26. [Cs.]

Conrad Electronic

1000 V/AC

Min.: 1

Többszörös: 1

1 124 990 Ft^*

Siemens 3RT1075-2AV36 Teljesítmény védelem 3 záró 200 kW 1000 V/AC Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:1746250

Szállítás: 11. 26. [Cs.]

Conrad Electronic

1000 V/AC

Min.: 1

Többszörös: 1

1 124 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 1736321 Siemens 3RT1476-6PP35 Teljesítmény védelem 3 záró Alkalmas a következő márkához (relé): Siemens 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1736321 Siemens 3RT1476-6PP35 Teljesítmény védelem 3 záró Alkalmas a következő márkához (relé): Siemens 1 db

Leírás

Tápcsatlakozó, AC-1 690 A / 690 V AC (50-60 Hz) / egyenáramú üzemeltetés UC 200-277V Segédérintkezők 1 NO + 1 NC 3-pólusú, S12 méretű síncsatlakozások Hajtás: elektronikus PLC / SIMOCODE interfésszel és maradék élettartamú kontaktorral SIRIUS 3RT14 az ohmikus terhelések váltására. Az 3RT1 mágneskapcsolók a SIRIUS moduláris rendszer részét képezik a tökéletesen illeszkedő termékekkel. Nagy teljesítményüket a kompakt kialakításukkal és a magas érintkezési megbízhatósággal ötvözi. Ezek sokféleképpen kombinálhatók a terhelésadagoló más alkatrészeivel. A mágneskapcsolók minden egyes alkalmazáshoz (közvetlenül vagy PLC bemeneten keresztül) megfelelő kapcsolatot biztosítanak a vezérlővel. Az előszerelt segédkapcsolók csökkentik a karosszéria összetettségét. Az 3RT1 mágneskapcsolók világszerte klímabiztosak és jóváhagyottak (pl. IEC és UL / CSA). Különböző méretben és széles teljesítménytartományban kaphatók. Működhetnek váltakozó árammal vagy egyenárammal, egyes változatok széles feszültségtartományban és PLC vezérlő bemenettel rendelkeznek. A fő áramkörben a készülékek síneken vagy dobozos kapcsokon keresztül csatlakoztathatók. A segéd- és vezérlőáramkörhöz egy rugós csatlakozással is kapható, gyors, karbantartást nem igénylő és rezgésálló csatlakozáshoz. Ezen mágneskapcsolókhoz számos tartozék van, például kábelkötegek, amelyek jelentősen csökkentik a kábelezést, a segédkapcsolókat vagy a terminál fedelét. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
