Name: Siemens 3RT2016-1VB42 Teljesítmény védelem 3 záró 690 V/AC Diódával Alkalmas a következő márkához (relé): Siemens darab
Brand: Siemens
SKU: 1731341
Availability: BackOrder

'Siemens Sirius kontaktor 3RT20, elölnézet. Egy fekete, téglalap alakú elektromos eszköz különböző csatlakozókkal.'

Egy nyitott elektromos szekrény különböző elektronikai komponenseket mutat. A kép jobb oldalán egy esős ablak mögött egy gépi felvétel látható.

Bekötési rajz lövészeti eszközcsoportok kábelezéséhez. Bemutatja az alkatrészeket, például a főkapcsolót, csatlakozókat és összekötő hidakat, részletes leírásokkal.

Hat csatlakozós relé bekötési rajza, A1, A2, 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3, 21, 22 jelöléssel.

Műszaki rajz egy elektromos relé méretrajza: szélesség 45 mm, mélység 73 mm, magasság 66 mm. Ábrázolja a csatlakozópontokat és rögzítési pontokat.

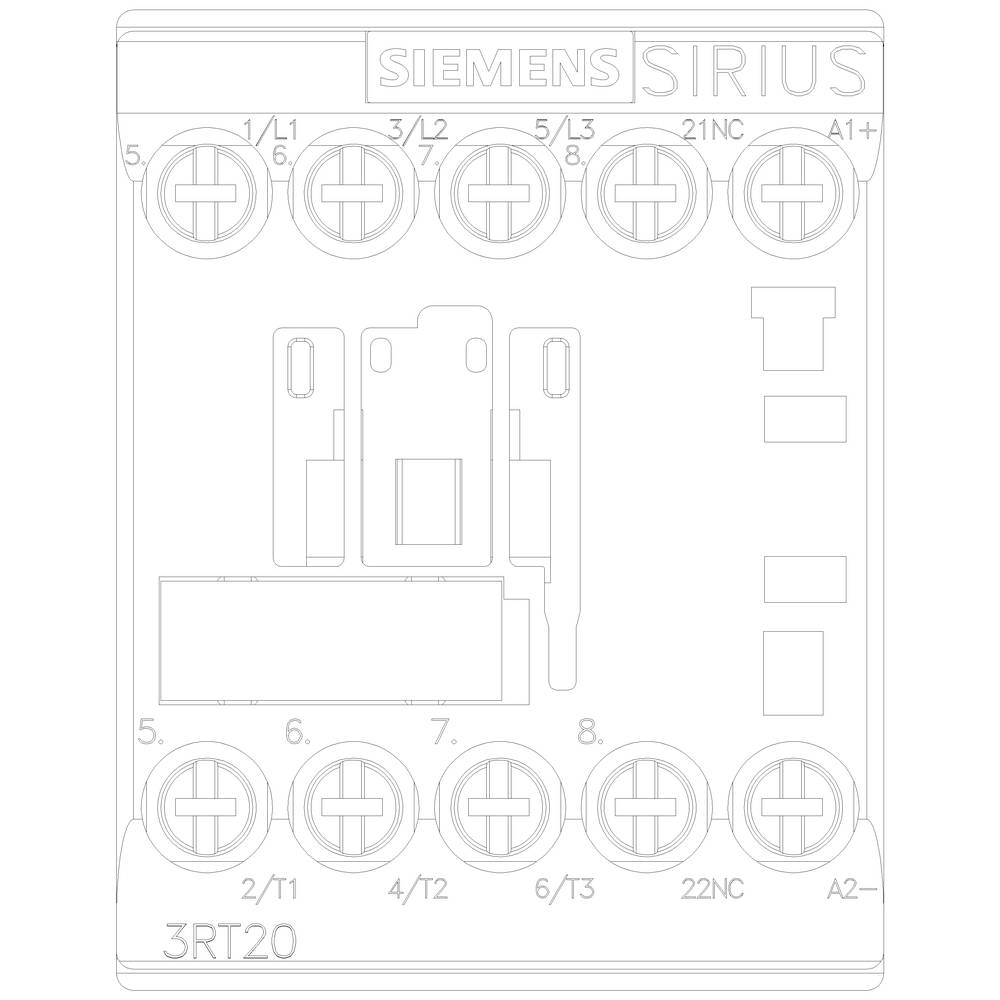

Siemens SIRIUS kontaktor kapcsolási rajza. Felül L1, L2, L3 kapcsok, alul 2/T1, 4/T2, 6/T3 kapcsok. Jobb oldalon 21NC és 31NO érintkezők.

1/6

Hasonló kivitel

Termék típus

Teljesítmény védelem

Pólusszám

3 pólusú

Névleges feszültség

690 V/AC

Csatlakozó

Csavaros csatlakozó

Csomagolás

darab

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 18. [Sze.]

Szám

Összesen (23 990 Ft / Darab)

23 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Feszültség típusa: DC
Vezető keresztmetszete egy- vagy többvezetékes: 4 mm²
Finoman sodrott vezető keresztmetszete: 2,5 mm²

Csomagolás: darab

Termék típus: Teljesítmény védelem

Gyártói szám: 3RT2016-1VB42

Beépítési méret: S00

Pólusszám: 3 pólusú

Érintkező típus: 3 záró

Segédérintkező típus: 1 nyitó

Névleges feszültség: 690 V/AC

Vezérlő feszültség (min.): 24 V/DC

Vezérlő feszültség (max.): 24 V/DC

Vezérlő feszültség tartomány: 24 - 24 V/DC

Kapcsolási feszültség (max.): 690 V/AC

Tartós áram (max.): 9 A

Alkalmas márka: Siemens

Alkalmas a következő sorozatokhoz: Siemens Sirius sorozat

Jellemzők: Diódával

Szerelés: Csappantyús rögzítés
Csavaros rögzítés

Csatlakozó: Csavaros csatlakozó

Élettartam (mechanikus): 30000000

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Szélesség: 45 mm

Magasság: 58 mm

Mélység: 73 mm

Méret: (Sz x Ma x Mé) 45 x 58 x 73 mm

Tartalom: 1 db

RoHS konform: Igen

: TRUE

: 4 kW

: 3

: 1

: 9 A

: 22 A

: Screw connection

: DC

: 8.5 A

: 3.67749375

UKCA: Igen

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Termék típus

Siemens 3RT2015-1AB01-1AA0 Teljesítmény védelem 3 záró 690 V/AC Segédérintkezővel Alkalmas a következő márkához (relé): Siemens darab 1 db

Rendelési szám:1729542

Szállítás: 11. 18. [Sze.]

Conrad Electronic

Teljesítmény védelem

Min.: 1

Többszörös: 1

24 990 Ft^*

Siemens 3RT2015-1AB01-2AA0 Teljesítmény védelem 3 záró 3 kW 690 V/AC Segédérintkezővel darab 1 db

Rendelési szám:1682165

Szállítás: 11. 18. [Sze.]

Conrad Electronic

Teljesítmény védelem

Min.: 1

Többszörös: 1

24 990 Ft^*

Siemens 3RT2015-1AB02 Teljesítmény védelem 3 záró 690 V/AC Segédérintkezővel Alkalmas a következő márkához (relé): Siemens darab 1 db

Rendelési szám:1729543

Szállítás: 11. 16. [H.]

Conrad Electronic

Teljesítmény védelem

Min.: 1

Többszörös: 1

22 990 Ft^*

Siemens 3RT2015-1AB02-1AA0 Teljesítmény védelem 3 záró 3 kW 690 V/AC Alkalmas a következő márkához (relé): Siemens darab 1 db

Rendelési szám:1700576

Szállítás: 11. 18. [Sze.]

Conrad Electronic

Teljesítmény védelem

Min.: 1

Többszörös: 1

24 990 Ft^*

Siemens 3RT2015-1AB02-2AA0 Teljesítmény védelem 3 záró 3 kW 690 V/AC Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:1686470

Szállítás: 11. 18. [Sze.]

Conrad Electronic

Teljesítmény védelem

Min.: 1

Többszörös: 1

24 990 Ft^*

Siemens 3RT2015-1AD01 Teljesítmény védelem 3 záró 3 kW 690 V/AC Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:1729544

Szállítás: 11. 18. [Sze.]

Conrad Electronic

Teljesítmény védelem

Min.: 1

Többszörös: 1

24 990 Ft^*

Siemens 3RT2015-1AD02 Teljesítmény védelem 3 záró 3 kW 690 V/AC Segédérintkezővel Alkalmas a következő márkához (relé): Siemens önálló 1 db

Rendelési szám:1700577

Szállítás: 11. 18. [Sze.]

Conrad Electronic

Teljesítmény védelem

Min.: 1

Többszörös: 1

24 990 Ft^*

Siemens 3RT2015-1AF01 Teljesítmény védelem 3 záró 3 kW 690 V/AC Segédérintkezővel 1 db

Rendelési szám:1729545

Szállítás: 11. 16. [H.]

Conrad Electronic

Teljesítmény védelem

Min.: 1

Többszörös: 1

22 990 Ft^*

Siemens 3RT2015-1AF02 Teljesítmény védelem 3 záró 690 V/AC Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:1729546

Szállítás: 11. 16. [H.]

Conrad Electronic

Teljesítmény védelem

Min.: 1

Többszörös: 1

22 990 Ft^*

Siemens 3RT2015-1AG61 Teljesítmény védelem 3 záró 3 kW 690 V/AC Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:1730315

Szállítás: 11. 18. [Sze.]

Conrad Electronic

Teljesítmény védelem

Min.: 1

Többszörös: 1

25 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 1731341 Siemens 3RT2016-1VB42 Teljesítmény védelem 3 záró 690 V/AC Diódával Alkalmas a következő márkához (relé): Siemens darab

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1731341 Siemens 3RT2016-1VB42 Teljesítmény védelem 3 záró 690 V/AC Diódával Alkalmas a következő márkához (relé): Siemens darab

Leírás

Hálózati tápegység, AC-3 9 A, 4 kW / 400 V 1 O, 24 V DC 0,85-1,85 * USA beépített diódával, 3 pozícióval, S00 méret, csavaros csatlakozás SIRIUS 3RT2 kapcsolómodulátor kapcsolómotorokhoz és motorokhoz Kiegészítő és vezérlő áramkörök, amelyeket kifejezetten az elektronikus vezérléshez való közvetlen csatlakoztatásra terveztek. Az 3RT2 mágneskapcsolók a SIRIUS moduláris rendszer részét képezik a tökéletesen illeszkedő termékekkel. Nagy teljesítményüket a kompakt kialakításukkal és a magas érintkezési megbízhatósággal ötvözi. Ezek sokféleképpen kombinálhatók a terhelésadagoló más alkatrészeivel. Számos eszközkombináció gyárilag tesztelt. Az integrált segédkapcsolók csökkentik a test összetettségét. Az elülső csatlakozók lehetővé teszik az egyszerű bekötést. Az 3RT2 mágneskapcsolók világszerte klímabiztosak és világszerte jóváhagyottak (pl. IEC és UL / CSA) és IE3 / IE4 már. A csavaros csatlakozás mellett a készülékek rugóval ellátott csatlakozással is rendelkezésre állnak a gyors, karbantartást nem igénylő és rezgéscsillapító csatlakoztatáshoz. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
