Name: Siemens 3RT2016-2QB41 Teljesítmény védelem 3 záró 690 V/AC Varisztorral Alkalmas a következő márkához (relé): Siemens da
Brand: Siemens
SKU: 1731368
Availability: BackOrder

Egy sötét színű Siemens SIRIUS típusú elektromos mágneskapcsoló, több csatlakozóval és egy kapcsolóval az elülső oldalán.

Baloldalt egy nyitott panelű, látható vezetékekkel rendelkező elektromos kapcsolószekrény áll, míg jobboldalt egy esőcseppekkel borított ablak látható. A háttérben elmosódott gépek körvonalai sejlenek.

Elektromos hálózati kapcsolási rajz. Tartalmaz különböző kapcsolókészülékeket, mint védőkapcsolók, teljesítményszabályzók és csatlakozó komponensek, számozott leírással.

'Háromfázisú kontaktor kapcsolási rajza, U-tekercskörrel bal felül és L1, L2, L3 bemeneti és kimeneti fázisok csatlakozóival.'

Villamos kapcsoló műszaki rajza oldal- és felülnézetben. A méreteket és a műszaki részleteket feltüntettük.

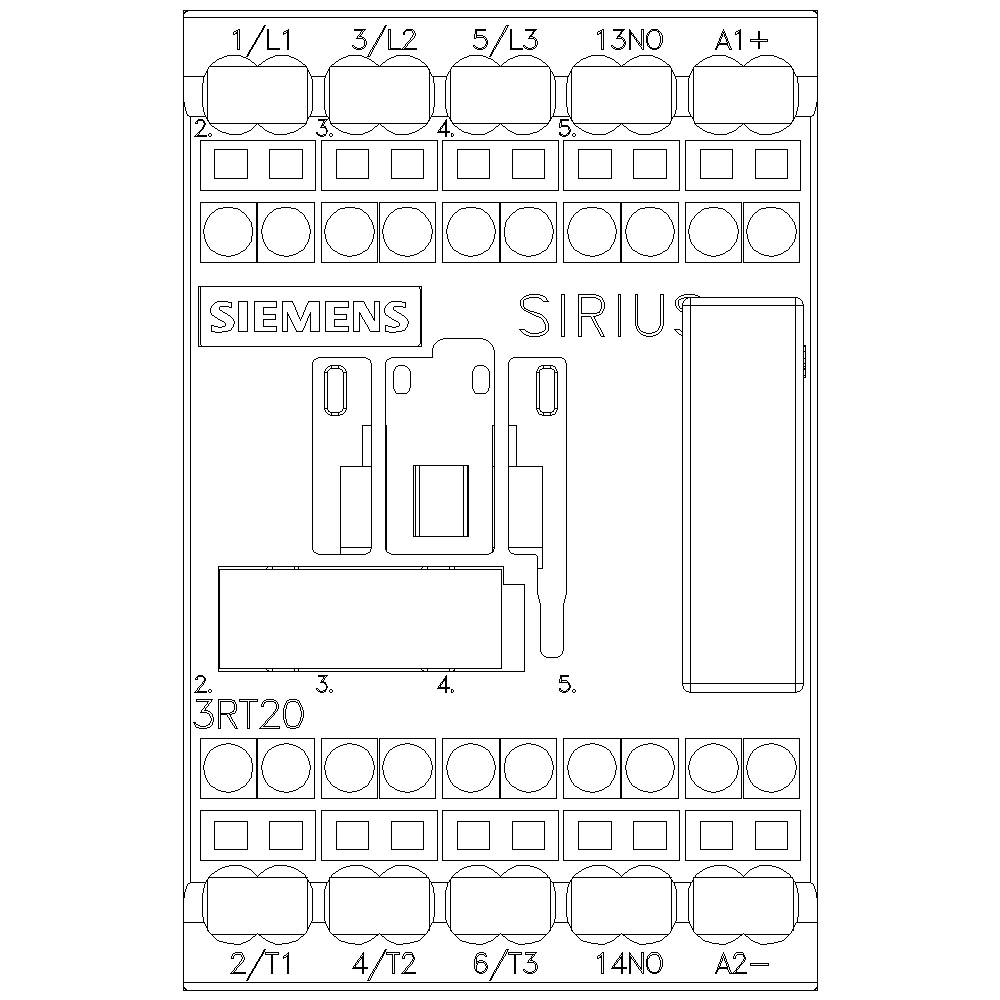

Siemens Sirius relémódul 3RT20 négy csatlakozókapoccsal felül és öt alul. A középső kapcsok számozottak.

1/6

Hasonló kivitel

Termék típus

Teljesítmény védelem

Pólusszám

3 pólusú

Névleges feszültség

690 V/AC

Csatlakozó

Húzórugós csatlakozó

Csomagolás

darab

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 18. [Sze.]

Szám

Összesen (32 990 Ft / Darab)

32 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Feszültség típusa: DC
Vezető keresztmetszete egy- vagy többvezetékes: 4 mm²
Finoman sodrott vezető keresztmetszete: 2,5 mm²

Csomagolás: darab

Termék típus: Teljesítmény védelem

Gyártói szám: 3RT2016-2QB41

Beépítési méret: S00

Pólusszám: 3 pólusú

Érintkező típus: 3 záró

Segédérintkező típus: 1 záró

Névleges feszültség: 690 V/AC

Vezérlő feszültség (min.): 16.8 V/DC

Vezérlő feszültség (max.): 30 V/DC

Vezérlő feszültség tartomány: 16.8 - 30 V/DC

Kapcsolási feszültség (max.): 690 V/AC

Tartós áram (max.): 9 A

Alkalmas márka: Siemens

Alkalmas a következő sorozatokhoz: Siemens Sirius sorozat

Jellemzők: Varisztorral

Szerelés: Csappantyús rögzítés
Csavaros rögzítés

Csatlakozó: Húzórugós csatlakozó

Élettartam (mechanikus): 30000000

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Szélesség: 45 mm

Magasság: 70 mm

Mélység: 121 mm

Méret: (Sz x Ma x Mé) 45 x 70 x 121 mm

Tartalom: 1 db

RoHS konform: Igen

: TRUE

: 4 kW

: 3

: 1

: 9 A

: 22 A

: Spring clamp connection

: DC

: 8.5 A

: 3.67749375

UKCA: Igen

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Termék típus

Siemens 3RT2015-1AB01-1AA0 Teljesítmény védelem 3 záró 690 V/AC Segédérintkezővel Alkalmas a következő márkához (relé): Siemens darab 1 db

Rendelési szám:1729542

Szállítás: 11. 18. [Sze.]

Conrad Electronic

Teljesítmény védelem

Min.: 1

Többszörös: 1

24 990 Ft^*

Siemens 3RT2015-1AB01-2AA0 Teljesítmény védelem 3 záró 3 kW 690 V/AC Segédérintkezővel darab 1 db

Rendelési szám:1682165

Szállítás: 11. 18. [Sze.]

Conrad Electronic

Teljesítmény védelem

Min.: 1

Többszörös: 1

24 990 Ft^*

Siemens 3RT2015-1AB02 Teljesítmény védelem 3 záró 690 V/AC Segédérintkezővel Alkalmas a következő márkához (relé): Siemens darab 1 db

Rendelési szám:1729543

Szállítás: 11. 16. [H.]

Conrad Electronic

Teljesítmény védelem

Min.: 1

Többszörös: 1

22 990 Ft^*

Siemens 3RT2015-1AB02-1AA0 Teljesítmény védelem 3 záró 3 kW 690 V/AC Alkalmas a következő márkához (relé): Siemens darab 1 db

Rendelési szám:1700576

Szállítás: 11. 18. [Sze.]

Conrad Electronic

Teljesítmény védelem

Min.: 1

Többszörös: 1

24 990 Ft^*

Siemens 3RT2015-1AB02-2AA0 Teljesítmény védelem 3 záró 3 kW 690 V/AC Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:1686470

Szállítás: 11. 18. [Sze.]

Conrad Electronic

Teljesítmény védelem

Min.: 1

Többszörös: 1

24 990 Ft^*

Siemens 3RT2015-1AD01 Teljesítmény védelem 3 záró 3 kW 690 V/AC Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:1729544

Szállítás: 11. 18. [Sze.]

Conrad Electronic

Teljesítmény védelem

Min.: 1

Többszörös: 1

24 990 Ft^*

Siemens 3RT2015-1AD02 Teljesítmény védelem 3 záró 3 kW 690 V/AC Segédérintkezővel Alkalmas a következő márkához (relé): Siemens önálló 1 db

Rendelési szám:1700577

Szállítás: 11. 18. [Sze.]

Conrad Electronic

Teljesítmény védelem

Min.: 1

Többszörös: 1

24 990 Ft^*

Siemens 3RT2015-1AF01 Teljesítmény védelem 3 záró 3 kW 690 V/AC Segédérintkezővel 1 db

Rendelési szám:1729545

Szállítás: 11. 16. [H.]

Conrad Electronic

Teljesítmény védelem

Min.: 1

Többszörös: 1

22 990 Ft^*

Siemens 3RT2015-1AF02 Teljesítmény védelem 3 záró 690 V/AC Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:1729546

Szállítás: 11. 16. [H.]

Conrad Electronic

Teljesítmény védelem

Min.: 1

Többszörös: 1

22 990 Ft^*

Siemens 3RT2015-1AG61 Teljesítmény védelem 3 záró 3 kW 690 V/AC Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:1730315

Szállítás: 11. 18. [Sze.]

Conrad Electronic

Teljesítmény védelem

Min.: 1

Többszörös: 1

25 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 1731368 Siemens 3RT2016-2QB41 Teljesítmény védelem 3 záró 690 V/AC Varisztorral Alkalmas a következő márkához (relé): Siemens da

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1731368 Siemens 3RT2016-2QB41 Teljesítmény védelem 3 záró 690 V/AC Varisztorral Alkalmas a következő márkához (relé): Siemens da

Leírás

Kontaktor, AC-3 9 A, 4 kW / 400 V 1 S, 24 V DC 0,7-1,25 * USA, varisztoros dugaszolható, 3-pólusú, S00 méret, rugós csatlakozás SIRIUS 3RT2 tengelykapcsoló kapcsolómotorokhoz és motorokhoz Kiegészítő és vezérlő áramkörök, amelyeket kifejezetten az elektronikus vezérléshez való közvetlen csatlakoztatásra terveztek. Az 3RT2 mágneskapcsolók a SIRIUS moduláris rendszer részét képezik a tökéletesen illeszkedő termékekkel. Nagy teljesítményüket a kompakt kialakításukkal és a magas érintkezési megbízhatósággal ötvözi. Ezek sokféleképpen kombinálhatók a terhelésadagoló más alkatrészeivel. Számos eszközkombináció gyárilag tesztelt. Az integrált segédkapcsolók csökkentik a test összetettségét. Az elülső csatlakozók lehetővé teszik az egyszerű bekötést. Az 3RT2 mágneskapcsolók világszerte klímabiztosak és világszerte jóváhagyottak (pl. IEC és UL / CSA) és IE3 / IE4 már. A csavaros csatlakozás mellett a készülékek rugóval ellátott csatlakozással is rendelkezésre állnak a gyors, karbantartást nem igénylő és rezgéscsillapító csatlakoztatáshoz. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.
