Name: Siemens 3RT2016-2UB41 Védő 1 záró 22 kW 690 V 9 A Varisztorral Alkalmas a következő márkához (relé): Siemens 1 db
Brand: Siemens
SKU: 2863552
Availability: BackOrder

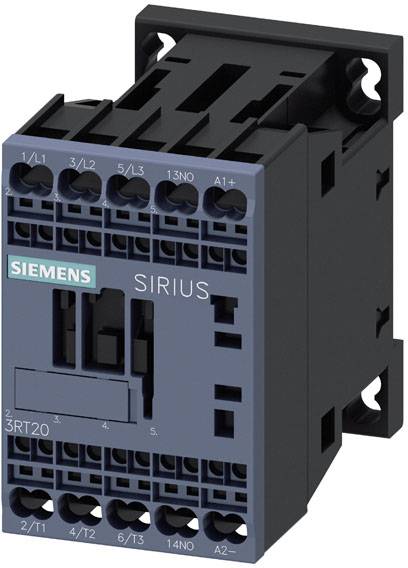

Egy Siemens SIRIUS kontaktor, mechanikus kapcsolókészülék, fekete-kék színben, elektromos vezérlésekhez és terheléskapcsoláshoz.

Egy elektromos komponensekkel teli kapcsolószekrény belseje, amelynek ablakán át eső hull egy ipari gépre.

A diagram bemutatja a védőrelé és kiegészítő modulok bekötési útmutatóját. A számozott lépések és nyilak szemléltetik a csatlakoztatást és integrációt.

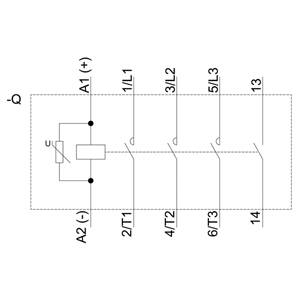

'Védőszimbólum: A1 (+), A2 (-) tekerccsel, U, áramkörök 1/L1, 2/T1, 3/L2, 4/T2, 5/L3, 6/T3, műszaki-elektromos diagramm komponensek.'

Műszaki rajz egy elektromos alkatrészről három nézetben: elölnézet, oldalnézet és felülnézet részletes méretezéssel.

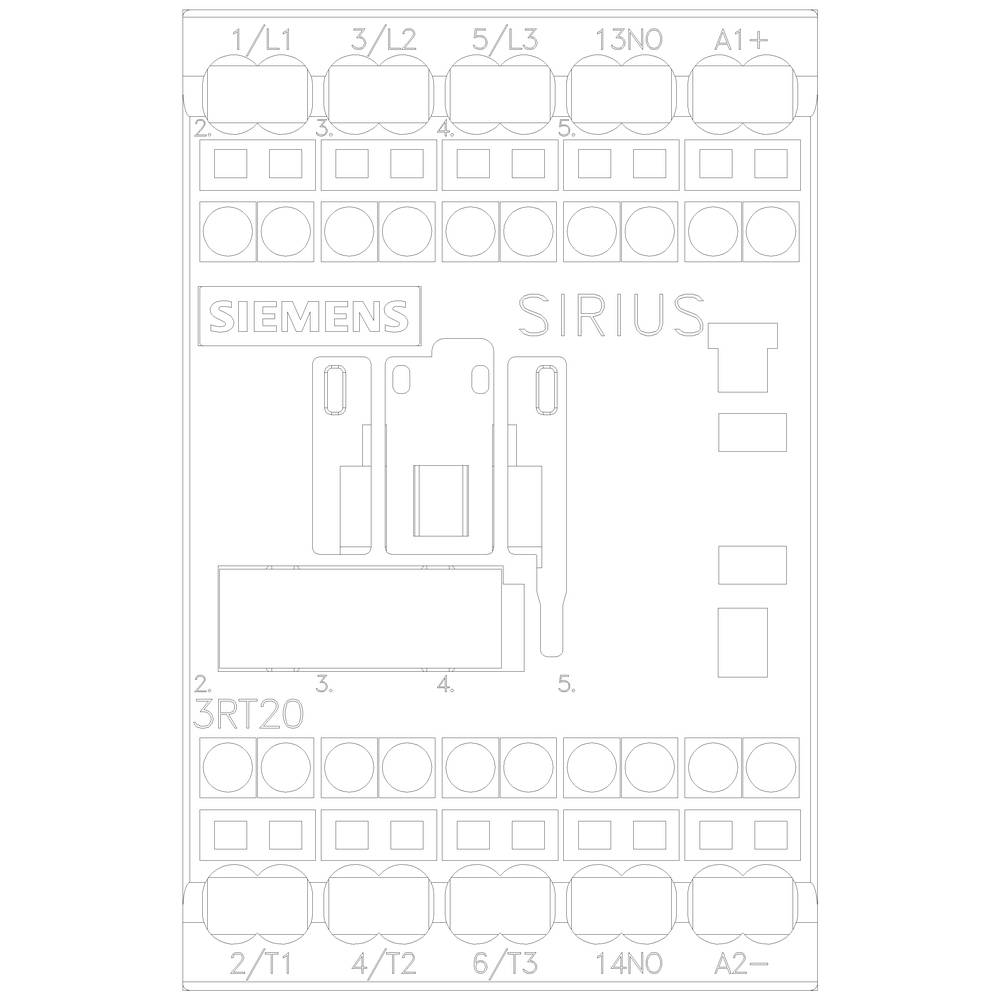

Egy Siemens SIRIUS kapcsolókészülék ábrázolása, 3RT20-as modell. Bemutatja a csatlakozásokat és konfigurációt elektromos alkalmazásokhoz.

1/6

Hasonló kivitel

Termék típus

Védő

Pólusszám

3 pólusú

Névleges feszültség

690 V

Terhelési áram

9 A

Teljesítmény

22 kW

Adatlap (PDF)

Szállítás: 11. 11. [Sze.]

Szám

készlet

Összesen (23 990 Ft / Darab)

23 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Kapcsolatfelvételek száma / fő kapcsolattartókhoz: 3
NO érintkezők száma / segédérintkezőkhöz / pillanatnyi kapcsolás: 1
Üzemi áram AC-1-en / 400 V-on / 40 °C környezeti hőmérsékleten: 22 A
Üzemi áram AC-3 / 400 V-on: 9 A
A mágnestekercs bekapcsolási teljesítménye DC-n: 4 W
Csatlakoztatható vezeték-keresztmetszet típusa / AWG vezetékekhez / főérintkezőkhöz: 2x (20 ... 12 oldal
Csatlakoztatható vezeték-keresztmetszet típusa / AWG vezetékekhez / segédérintkezőkhöz: 2x (20 ... 12 oldal
Telepítési tengerszint feletti magasság / maximum: 2000 m
Sorozatos telepítés: igen
Érintkezés elleni védelem elöl: ujjbiztos elölről függőlegesen érintve
A főáramkör túlfeszültség-álló feszültsége: 6 kV
Maximális megengedett feszültség a biztonságos szétválasztáshoz / a tekercs és a főérintkezők között: 400 V
Termékbővítő / segédkapcsoló: igen

Termék típus: Védő

Gyártói szám: 3RT2016-2UB41

Beépítési méret: S00

Pólusszám: 3 pólusú

Érintkező típus: 1 záró

Segédérintkező típus: 1 záró

Névleges feszültség: 690 V

Vezérlő feszültség (max.): 24 V/DC

Vezérlő feszültség tartomány: 24 V/DC (max)

Kapcsolási feszültség (max.): 690 V/AC

Tartós áram (max.): 22 A

Terhelési áram: 9 A

: 22 kW

Alkalmas márka: Siemens

Alkalmas a következő sorozatokhoz: Siemens Sirius sorozat

Jellemzők: Varisztorral

Szerelés: Csavaros rögzítés
Csappantyús rögzítés
Kalapsín

Csatlakozó: Húzórugós csatlakozó

Élettartam (mechanikus): 30000000

Megszólalási idő: 13 ms

Hanyatlási idő: 100 ms

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Szélesség: 45 mm

Magasság: 70 mm

Mélység: 73 mm

Méret: (Sz x Ma x Mé) 45 x 70 x 73 mm

Tartalom: 1 db

RoHS konform: Igen

UKCA: nem jellemző

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Teljesítmény

Pólusszám

Névleges feszültség

Siemens 3RT1355-6AE36 Védő 2 záró, 2 nitó 75000 W 690 V Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:2863517

Szállítás: 11. 27. [P.]

Conrad Electronic

75000 W

4 pólusú

690 V

Min.: 1

Többszörös: 1

424 990 Ft^*

Siemens 3RT1355-6AF36 Védő 2 záró, 2 nitó 75000 W 690 V Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:2863519

Szállítás: 12. 7. [H.]

Conrad Electronic

75000 W

4 pólusú

690 V

Min.: 1

Többszörös: 1

424 990 Ft^*

Siemens 3RT1355-6AP36 Védő 2 záró, 2 nitó 75000 W 690 V Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:2863521

Szállítás: 11. 16. [H.]

Conrad Electronic

75000 W

4 pólusú

690 V

Min.: 1

Többszörös: 1

386 990 Ft^*

Siemens 3RT1355-6AR36 Védő 2 záró, 2 nitó 75000 W 690 V Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:2863523

Szállítás: 12. 7. [H.]

Conrad Electronic

75000 W

4 pólusú

690 V

Min.: 1

Többszörös: 1

424 990 Ft^*

Siemens 3RT1363-6AE36 Védő 2 záró, 2 nitó 90000 W 1000 V Segédérintkezővel Alkalmas a következő márkához (relé): Siemens darab 1 db

Rendelési szám:2863524

Szállítás: 11. 27. [P.]

Conrad Electronic

90000 W

4 pólusú

1000 V

Min.: 1

Többszörös: 1

565 990 Ft^*

Siemens 3RT1363-6AF36 Védő 2 záró, 2 nitó 90000 W 1000 V Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:2863525

Szállítás: 12. 7. [H.]

Conrad Electronic

90000 W

4 pólusú

1000 V

Min.: 1

Többszörös: 1

565 990 Ft^*

Siemens 3RT1363-6AP36 Védő 2 záró, 2 nitó 90000 W 1000 V Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:2863526

Szállítás: 11. 16. [H.]

Conrad Electronic

90000 W

4 pólusú

1000 V

Min.: 1

Többszörös: 1

565 990 Ft^*

Siemens 3RT1363-6AR36 Védő 2 záró, 2 nitó 90000 W 1000 V Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:2863527

Szállítás: 11. 27. [P.]

Conrad Electronic

90000 W

4 pólusú

1000 V

Min.: 1

Többszörös: 1

565 990 Ft^*

Siemens 3RT1364-6AE36 Védő 2 záró, 2 nitó 110000 W 1000 V Segédérintkezővel Alkalmas a következő márkához (relé): Siemens darab 1 db

Rendelési szám:2863528

Szállítás: 11. 6. [P.]

121 készletConrad Electronic

110000 W

4 pólusú

1000 V

Min.: 1

Többszörös: 1

840 990 Ft^*

Siemens 3RT1364-6AF36 Védő 2 záró, 2 nitó 110000 W 1000 V Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:2863529

Szállítás: 12. 7. [H.]

Conrad Electronic

110000 W

4 pólusú

1000 V

Min.: 1

Többszörös: 1

840 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 2863552 Siemens 3RT2016-2UB41 Védő 1 záró 22 kW 690 V 9 A Varisztorral Alkalmas a következő márkához (relé): Siemens 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2863552 Siemens 3RT2016-2UB41 Védő 1 záró 22 kW 690 V 9 A Varisztorral Alkalmas a következő márkához (relé): Siemens 1 db

Leírás

Tápkontaktor, AC-3e/AC-3, 9 A, 4 kW / 400 V, 3 pólusú, 24 V DC, integrált varisztorral, segédérintkezők: 1 NO, rugós csatlakozás SIRIUS 3RT2 teljesítménykontaktor motorok kapcsolásához.
A 3RT2 kontaktorok a SIRIUS moduláris rendszer részét képezik a tökéletesen illeszkedő termékekkel. Lenyűgöznek nagy teljesítményükkel, amelyek kompakt kialakítással és nagy érintkezési megbízhatósággal párosulnak. Különféle módon kombinálhatók a rakományadagoló más alkatrészeivel. Számos eszközkombinációt gyárilag tesztelnek. A kontaktorok optimális csatlakozást biztosítanak a vezérlőhöz minden alkalmazáshoz (párhuzamosan, ASi-n vagy IO-Link-en keresztül). Az integrált segédkapcsolók csökkentik a szerkezet bonyolultságát. Az elülső csatlakozások egyszerű vezetékezést tesznek lehetővé. A 3RT2 kontaktorok klímaállóak, világszerte jóváhagyottak (pl. IEC és UL/CSA) és IE3/IE4-readyek.
Különböző méretekben és nagy teljesítménytartományban kaphatók AC és DC működéssel. A csavaros csatlakozási technológia mellett a készülékek folyamatosan rugós csatlakozásokkal is elérhetők a gyors, karbantartást nem igénylő és rezgésmentes csatlakozás érdekében.
A kiegészítők széles választéka, mint például a segédkapcsolók, segédkioldók stb., minden mérethez azonos. A rendelkezésre álló összekötő modulok, funkciómodulok és a SIRIUS 3RV29 betápláló rendszer jelentősen csökkenti a huzalozási ráfordítást.
A 3RT2 teljesítménykontaktorok felváltják a jól bevált 3RT1 sorozatot (55 kW-ig).
Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
