Name: Siemens 3RT2018-1AP02 Védő 3 záró 7.5 kW 230 V/AC 16 A Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1
Brand: Siemens
SKU: 1431044
Availability: InStock

Egy Siemens SIRIUS kontaktor, 3RT20-as modell, fekete és kék színben. Láthatóak rajta a csatlakozási pontok, és kapcsolási alkalmazásokra tervezték.

Egy nyitott elektromos kapcsolószekrény látható kábelekkel és komponensekkel egy ablak mellett, amelynek üvegén esőcseppek vannak, és amelyen keresztül homályosan ipari berendezések látszanak.

Villamos védőrelék diagramja, amely különböző komponenseket mutat számokkal és jelmagyarázattal, olyan elemekhez, mint a kapcsolórelé és a csatlakozó készletek.

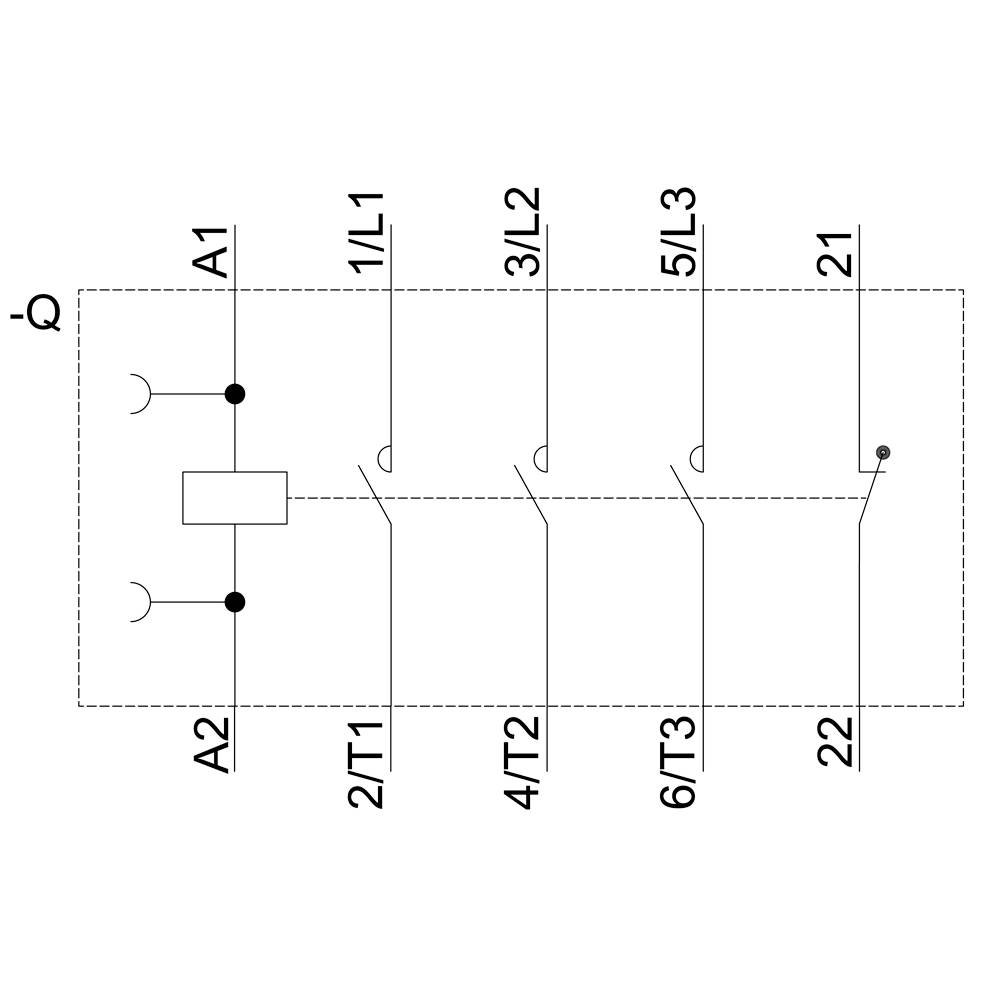

'Schütz kapcsolási rajz: Főáramkörök nyitóval és zárófélvezetővel, három fázis L1, L2, L3 és vezérlőáramkörök A1, A2 működtetési ponttal.'

Műszaki rajz egy elektromos relé modulról három nézetben: elölnézet, oldalnézet és felülnézet, méretezéssel milliméterben.

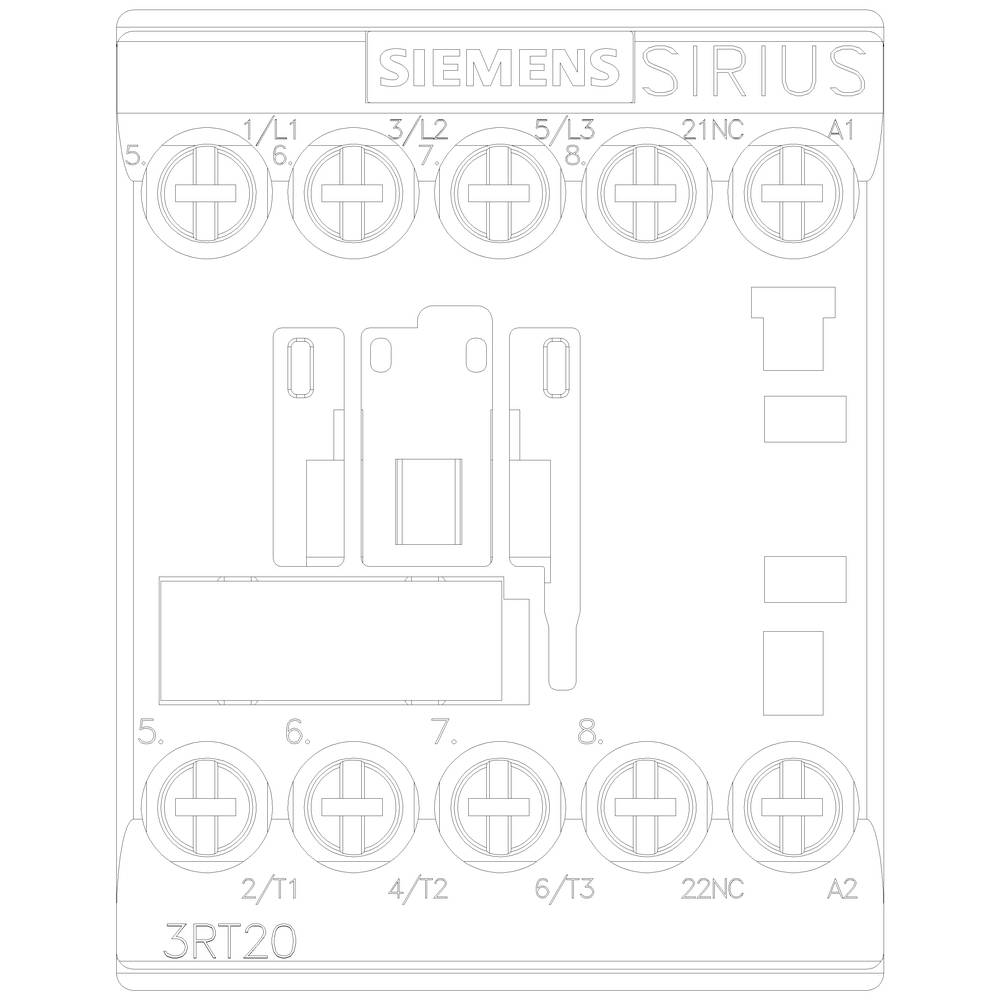

A kép egy Siemens SIRIUS kontaktor előlapját mutatja, láthatóak rajta a csatlakozók és feliratok. Ez egy villamosipari alkatrész motorvezérlésre.

1/6

Hasonló kivitel

Termék típus

Védő

Pólusszám

3 pólusú

Névleges feszültség

230 V/AC

Terhelési áram

16 A

Teljesítmény

7.5 kW

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 10. 29. [Cs.]

9 db

Szám

Összesen (37 990 Ft / Darab)

37 990 Ft

ÁFÁ-val

Már csak 9 db érhető el

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Súly: 235 g.
Teljesítmény veszteség: 2.2 W

Termék típus: Védő

Gyártói szám: 3RT2018-1AP02

Beépítési méret: S00

Pólusszám: 3 pólusú

Érintkező típus: 3 záró

Segédérintkező típus: 1 nyitó

Névleges feszültség: 230 V/AC

Vezérlő feszültség (max.): 230 V/AC

Vezérlő feszültség tartomány: 230 V/AC (max)

Kapcsolási feszültség (max.): 400 V/AC

Tartós áram (max.): 16 A

Terhelési áram: 16 A

: 7.5 kW

Alkalmas márka: Siemens

Alkalmas a következő sorozatokhoz: Siemens Sirius sorozat

Jellemzők: Segédérintkezővel

Szerelés: Kalapsín

Csatlakozó: Csavaros kapocs

Élettartam (mechanikus): 3.0E7

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Szélesség: 45 mm

Magasság: 58 mm

Mélység: 73 mm

Méret: (Sz x Ma x Mé) 45 x 58 x 73 mm

Tartalom: 1 db

RoHS konform: Igen

Súly: 0.24

: TRUE

: 7.5 kW

: 3

: 1

: 16 A

: 22 A

: 230-230 V

: 230-230 V

: Screw connection

: AC

: 11.5 A

: 7.355

UKCA: Igen

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Névleges feszültség

Siemens 3RT2015-1AB01 Védő 3 záró 690 V/AC Segédérintkezővel Alkalmas a következő márkához (relé): Siemens önálló 1 db

Rendelési szám:1749917

Szállítás: 11. 13. [P.]

Conrad Electronic

690 V/AC

Min.: 1

Többszörös: 1

22 990 Ft^*

Siemens 3RT2015-1AP01 Védő 3 záró 3 kW 230 V/AC 7 A Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:1431023

Szállítás: 10. 29. [Cs.]

17 dbConrad Electronic

230 V/AC

Min.: 1

Többszörös: 1

19 990 Ft^*

Siemens 3RT2015-1AP02 Védő 3 záró 3 kW 230 V/AC 7 A Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:1431140

Szállítás: 10. 29. [Cs.]

8 dbConrad Electronic

230 V/AC

Min.: 1

Többszörös: 1

17 990 Ft^*

Siemens 3RT2015-1BB41 Védő 3 záró 3 kW 24 V/DC 7 A Segédérintkezővel Alkalmas a következő márkához (relé): Siemens darab 1 db

Rendelési szám:1431141

Szállítás: 10. 29. [Cs.]

47 dbConrad Electronic

24 V/DC

Min.: 1

Többszörös: 1

17 990 Ft^*

Siemens 3RT2015-1BB42 Védő 3 záró 3 kW 24 V/DC 7 A Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:1431115

Szállítás: 10. 29. [Cs.]

25 dbConrad Electronic

24 V/DC

Min.: 1

Többszörös: 1

17 990 Ft^*

Siemens 3RT2015-1BB44-3MA0 Védő 3 záró 3 kW 690 V/AC Segédérintkezővel Alkalmas a következő márkához (relé): Siemens darab 1 db

Rendelési szám:1730331

Szállítás: 10. 29. [Cs.]

2 dbConrad Electronic

690 V/AC

Min.: 1

Többszörös: 1

28 990 Ft^*

Siemens 3RT2015-1FB41 Védő 3 záró 690 V/AC Diódával Alkalmas a következő márkához (relé): Siemens darab 1 db

Rendelési szám:1730339

Szállítás: 10. 29. [Cs.]

4 dbConrad Electronic

690 V/AC

Min.: 1

Többszörös: 1

23 990 Ft^*

Siemens 3RT2015-2AP01 Védő 3 záró 3 kW 690 V/AC Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:1730363

Szállítás: 10. 29. [Cs.]

4 dbConrad Electronic

690 V/AC

Min.: 1

Többszörös: 1

22 990 Ft^*

Siemens 3RT2015-2BB41 Védő 3 záró 3 kW 690 V/AC Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:1730505

Szállítás: 10. 29. [Cs.]

19 dbConrad Electronic

690 V/AC

Min.: 1

Többszörös: 1

17 990 Ft^*

Siemens 3RT2015-2BB42 Védő 3 záró 3 kW 690 V/AC Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:1730507

Szállítás: 10. 29. [Cs.]

30 dbConrad Electronic

690 V/AC

Min.: 1

Többszörös: 1

17 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 1431044 Siemens 3RT2018-1AP02 Védő 3 záró 7.5 kW 230 V/AC 16 A Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1431044 Siemens 3RT2018-1AP02 Védő 3 záró 7.5 kW 230 V/AC 16 A Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1

Leírás

Power contactor, AC-3 16 A, 7.5 kW / 400 V 1 NC, 230 V AC, 50/60 Hz 3-pole, Size S00 screw terminals Power contactor SIRIUS 3RT2 for switching motors.
The 3RT2 contactors are part of the modular SIRIUS system with its optimally coordinated products. They offer convincing performance from a compact design with high contact reliability. They can be combined with a variety of other components in the load feeder. Many of the device combinations have been factory tested. The contactors offer the best connection to the automation level for every application (parallel, via ASi or IO-Link): Integrated auxiliary switches reduce the complexity of your design. The front-panel terminals simplify the wiring. The 3RT2 contactors are climate-resistant, approved for worldwide use (e.g. IEC and UL/CSA) and are IE3/IE4-ready.
They are available in various sizes and in a wide performance range with AC and DC operation. In addition to screw terminals, all the devices are also available with spring-type terminals for fast, maintenance-free and vibration-proof connection.
The comprehensive range of accessories, such as auxiliary switches, auxiliary releases etc. is standardized for all sizes. The available link modules, function modules and the SIRIUS 3RV29 infeed system considerably reduce the wiring expense.
The 3RT2 power contactors replace the well-proven 3RT1 series (up to 55 kW).
Simple, efficient and always up to date - SIRIUS modular system.
