Name: Siemens 3RT2018-2XB42-2LA2 Védelem 1 nyitó 13 kW 690 V 14 A Varisztorral Alkalmas a következő márkához (relé): Siemens 1
Brand: Siemens
SKU: 2863565
Availability: BackOrder

Egy Siemens SIRIUS kontaktor több csatlakozási ponttal, ipari alkalmazások elektromos rendszereinek vezérlésére alkalmas.

Ipari létesítmény nyitott áramköri elemekkel baloldalt, vízpermet-védővel jobboldalt. Gépi munkakörnyezet, esőtől nedves ablakok.

Kapcsolók és alkatrészek szemléltető sémája, részletes feliratokkal. Különböző kapcsolók, érintkezők, modulok és azok funkcióinak ábrázolása.

Egy eszköz műszaki rajza elölnézeti, oldalnézeti és felülnézeti részletrajzokkal. A méretek milliméterben vannak megadva.

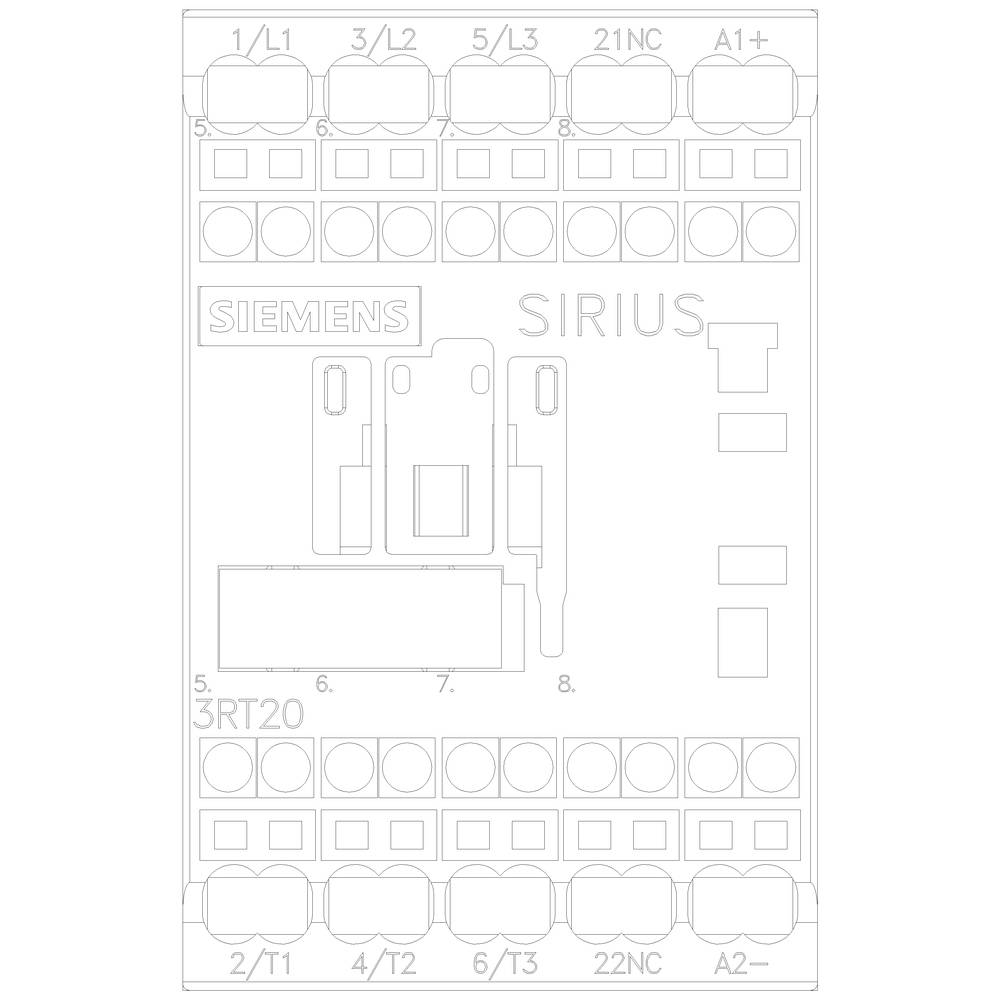

Egy Siemens SIRIUS eszköz kapcsolási rajza számozott csatlakozókkal (L1, L2, L3, 21NC, A1+, 3RT20). Megjelölt területek az alapvető bekötéshez és feliratozáshoz.

1/5

Hasonló kivitel

Termék típus

Védelem

Pólusszám

3 pólusú

Névleges feszültség

690 V

Terhelési áram

14 A

Teljesítmény

13 kW

Adatlap (PDF)

Szállítás: 11. 11. [Sze.]

Szám

készlet

Összesen (49 990 Ft / Darab)

49 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Kapcsolatfelvételek száma / fő kapcsolattartókhoz: 3
Szakítóérintkezők száma / a mágneskapcsolón / a segédérintkezőkhöz: 1
Szakítóérintkezők száma / segédérintkezőkhöz: 1
NC érintkezők száma / segédérintkezőkhöz / pillanatnyi kapcsolás: 1
Üzemi áram AC-1-en / 400 V-on / 40 °C környezeti hőmérsékleten: 22 A
Üzemi áram AC-3 / 400 V-on: 16 A
A mágnestekercs bekapcsolási teljesítménye DC-n: 4 W
Csatlakoztatható vezeték-keresztmetszet típusa / AWG vezetékekhez / főérintkezőkhöz: 2x (20 ... 12 oldal
Csatlakoztatható vezeték-keresztmetszet típusa / AWG vezetékekhez / segédérintkezőkhöz: 2x (20 ... 12 oldal
Telepítési tengerszint feletti magasság / maximum: 2000 m
Sorozatos telepítés: igen
Érintkezés elleni védelem elöl: ujjbiztos elölről függőlegesen érintve
A 3-as szennyezettségi fokú főáramkör szigetelési feszültsége: 690 V
A kontaktor mechanikus élettartama (kapcsolási ciklusai) csatlakoztatott elektronikával kompatibilis segédkapcsoló blokkal / tipikus: 5 000 000
A kontaktor mechanikus élettartama (kapcsolási ciklusai) a hozzá csatlakoztatott segédkapcsoló blokkal / tipikus: 10000000
Tükör érintkező: igen
A főáramkör túlfeszültség-álló feszültsége: 6 kV
Maximális megengedett feszültség a biztonságos szétválasztáshoz / a tekercs és a főérintkezők között: 400 V
Termékbővítő / segédkapcsoló: igen

Termék típus: Védelem

Gyártói szám: 3RT2018-2XB42-2LA2

Beépítési méret: S00

Pólusszám: 3 pólusú

Érintkező típus: 1 nyitó

Segédérintkező típus: 1 nyitó

Névleges feszültség: 690 V

Vezérlő feszültség (min.): 24 V/DC

Vezérlő feszültség (max.): 34 V/DC

Vezérlő feszültség tartomány: 24 - 34 V/DC

Tartós áram (max.): 16 A

Terhelési áram: 14 A

: 13 kW

Alkalmas márka: Siemens

Alkalmas a következő sorozatokhoz: Siemens Sirius sorozat

Jellemzők: Varisztorral

Szerelés: Csavaros rögzítés
Csappantyús rögzítés
Kalapsín

Csatlakozó: Húzórugós csatlakozó

Élettartam (mechanikus): 30000000

Megszólalási idő: 45 ms

Hanyatlási idő: 70 ms

: IP20

Hőmérséklet (min.): -40 °C

Hőmérséklet (max.): +70 °C

Szélesség: 45 mm

Magasság: 70 mm

Mélység: 73 mm

Méret: (Sz x Ma x Mé) 45 x 70 x 73 mm

Tartalom: 1 db

RoHS konform: Igen

UKCA: nem jellemző

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Teljesítmény

Névleges feszültség

Terhelési áram

Siemens 3RT2018-2XB42-2LA2 Védelem 1 nyitó 13 kW 690 V 14 A Varisztorral Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:2863565

Szállítás: 11. 11. [Sze.]

Conrad Electronic

Jelenlegi termék

13 kW

690 V

14 A

Min.: 1

Többszörös: 1

49 990 Ft^*

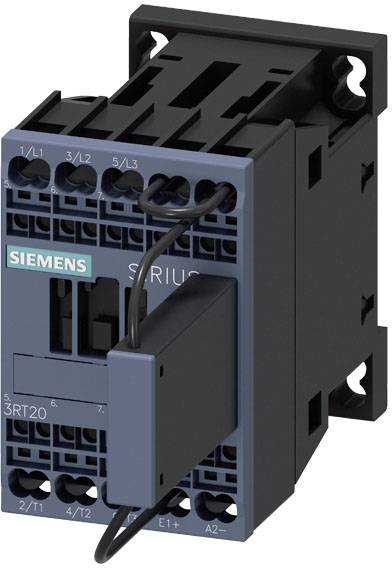

Siemens 3RT2017-2KG42-0LA0 Védelem 3 záró 13 kW 690 V 11 A Védődiódával Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:2863556

Szállítás: 11. 11. [Sze.]

Conrad Electronic

13 kW

690 V

11 A

Min.: 1

Többszörös: 1

57 990 Ft^*

Siemens 3RT2018-2LB42-1LA0 Védelem 3 záró 13 kW 690 V 14 A Varisztorral Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:2863561

Szállítás: 11. 27. [P.]

Conrad Electronic

13 kW

690 V

14 A

Min.: 1

Többszörös: 1

49 990 Ft^*

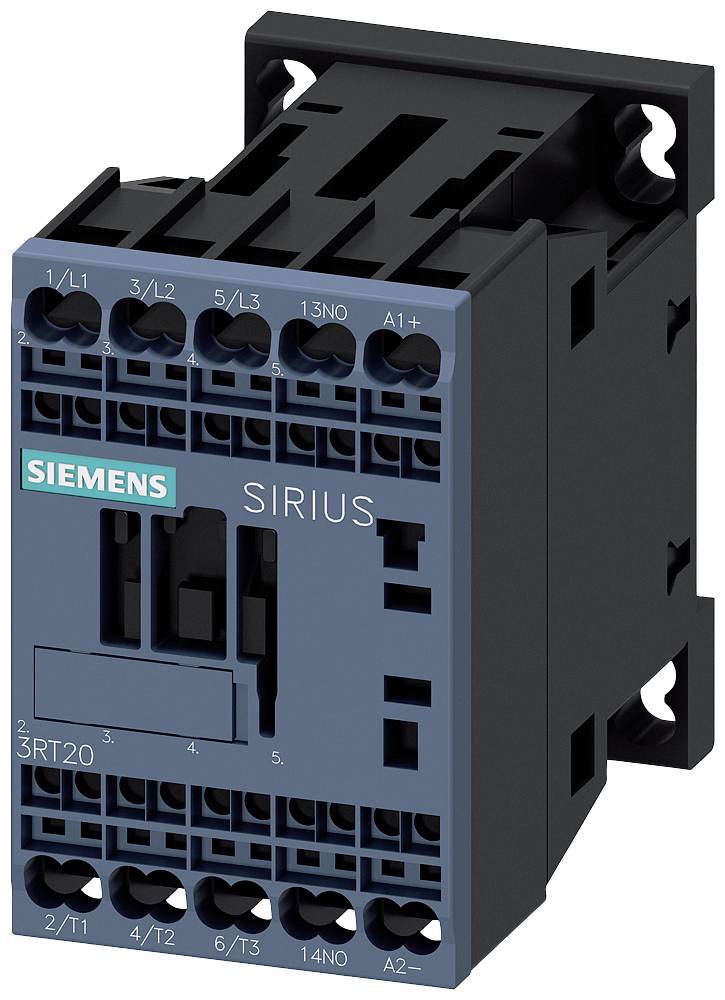

Siemens 3RT2018-2XB41-2LA2 Védelem 1 záró 13 kW 690 V 14 A Varisztorral Alkalmas a következő márkához (relé): Siemens darab 1 db

Rendelési szám:2863564

Szállítás: 11. 11. [Sze.]

Conrad Electronic

13 kW

690 V

14 A

Min.: 1

Többszörös: 1

49 990 Ft^*

Siemens 3RT2018-2XF41-2LA2 Védelem 1 záró 13 kW 690 V 14 A Varisztorral Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:2863566

Szállítás: 11. 11. [Sze.]

Conrad Electronic

13 kW

690 V

14 A

Min.: 1

Többszörös: 1

49 990 Ft^*

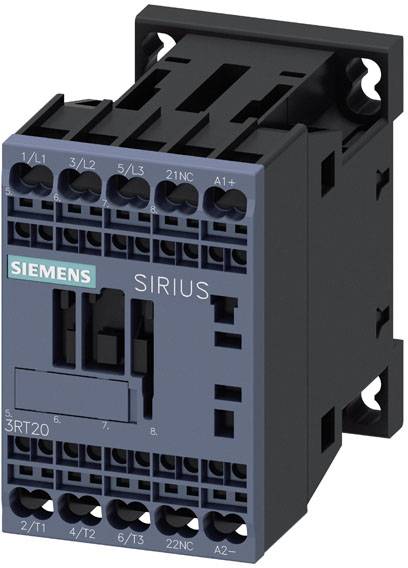

Siemens 3RT2018-2XF42-2LA2 Védelem 1 nyitó 13 kW 690 V 14 A Varisztorral Alkalmas a következő márkához (relé): Siemens darab 1 db

Rendelési szám:2863567

Szállítás: 11. 11. [Sze.]

Conrad Electronic

13 kW

690 V

14 A

Min.: 1

Többszörös: 1

49 990 Ft^*

Siemens 3RT2035-3XJ40-0LA2 Védelem 1 záró, 1 nyitó 39 kW 690 V 41 A Varisztorral Alkalmas a következő márkához (relé): Siemens darab 1 db

Rendelési szám:2863581

Szállítás: 11. 16. [H.]

Conrad Electronic

39 kW

690 V

41 A

Min.: 1

Többszörös: 1

125 990 Ft^*

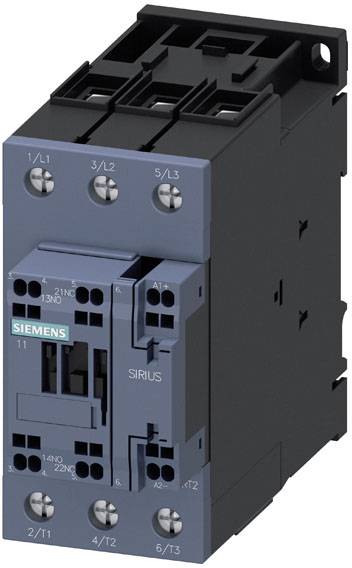

Siemens 3RT2036-3XJ40-0LA2 Védelem 1 záró, 1 nyitó 46 kW 690 V 52 A Varisztorral Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:2863582

Szállítás: 11. 16. [H.]

Conrad Electronic

46 kW

690 V

52 A

Min.: 1

Többszörös: 1

287 990 Ft^*

Siemens 3RT2037-3XJ40-0LA2 Védelem 1 záró, 1 nyitó 53 kW 690 V 65 A Varisztorral Alkalmas a következő márkához (relé): Siemens darab 1 db

Rendelési szám:2863583

Szállítás: 11. 16. [H.]

Conrad Electronic

53 kW

690 V

65 A

Min.: 1

Többszörös: 1

360 990 Ft^*

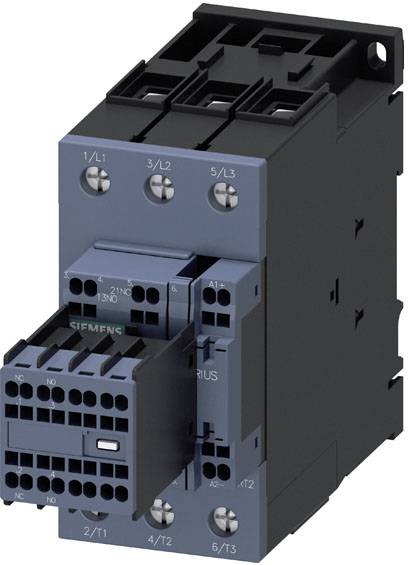

Siemens 3RT2037-3XJ44-0LA2 Védelem 2 záró, 2 nitó 53 kW 690 V 65 A Varisztorral Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:2863584

Szállítás: 11. 6. [P.]

13 készletConrad Electronic

53 kW

690 V

65 A

Min.: 1

Többszörös: 1

251 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 2863565 Siemens 3RT2018-2XB42-2LA2 Védelem 1 nyitó 13 kW 690 V 14 A Varisztorral Alkalmas a következő márkához (relé): Siemens 1

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2863565 Siemens 3RT2018-2XB42-2LA2 Védelem 1 nyitó 13 kW 690 V 14 A Varisztorral Alkalmas a következő márkához (relé): Siemens 1

Leírás

Vasúti mágneskapcsoló, AC-3e/AC-3, 16 A, 7,5 kW / 400 V, 3 pólusú, DC 24-34 V, 0,7-1,25* US, elektronikus működtető mechanizmus, integrált varisztorral, segédérintkezők: 1 NC, rugós csatlakozás, felső beépítési helyzet SIRIUS 3RT2 teljesítménykontaktor motorok extrém körülmények közötti kapcsolásához, pl. vasúti alkalmazásokhoz.
A 3RT2 kontaktorok a SIRIUS moduláris rendszer részét képezik a tökéletesen illeszkedő termékekkel. Lenyűgöznek nagy teljesítményükkel, amelyek kompakt kialakítással és nagy érintkezési megbízhatósággal párosulnak. Különféle módon kombinálhatók a rakományadagoló más alkatrészeivel. Számos eszközkombinációt gyárilag tesztelnek. A kontaktorok optimális csatlakozást biztosítanak a vezérlőhöz minden alkalmazáshoz (párhuzamosan, ASi-n vagy IO-Link-en keresztül). Az integrált segédkapcsolók csökkentik a szerkezet bonyolultságát. Az elülső csatlakozások egyszerű vezetékezést tesznek lehetővé. A 3RT2 kontaktorok klímaállóak, világszerte jóváhagyottak (pl. IEC és UL/CSA) és IE3/IE4-readyek. Ezt a változatot kiterjesztett működési és hőmérsékleti tartomány jellemzi a kemény környezeti feltételekhez.
Különböző méretekben és nagy teljesítménytartományban kaphatók AC és DC működéssel. A csavaros csatlakozási technológia mellett a készülékek folyamatosan rugós csatlakozásokkal is elérhetők a gyors, karbantartást nem igénylő és rezgésmentes csatlakozás érdekében.
A kiegészítők széles választéka, mint például a segédkapcsolók, segédkioldók stb., minden mérethez azonos. A rendelkezésre álló összekötő modulok, funkciómodulok és a SIRIUS 3RV29 betápláló rendszer jelentősen csökkenti a huzalozási ráfordítást.
Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
