Name: Siemens 3RT2026-2KG40 Teljesítmény védelem 3 záró 690 V/AC Varisztorral Alkalmas a következő márkához (relé): Siemens 1
Brand: Siemens
SKU: 1745769
Availability: BackOrder

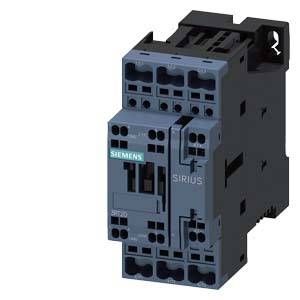

Egy Siemens Sirius kontaktor ábrázolása. Ipari vezérlési alkalmazásokhoz használt elektromos alkatrész.

'Egy kinyitott elektromos elosztószekrény összetett elektronikával, jobbra egy esős ablak elmosódott ipari háttérrel.'

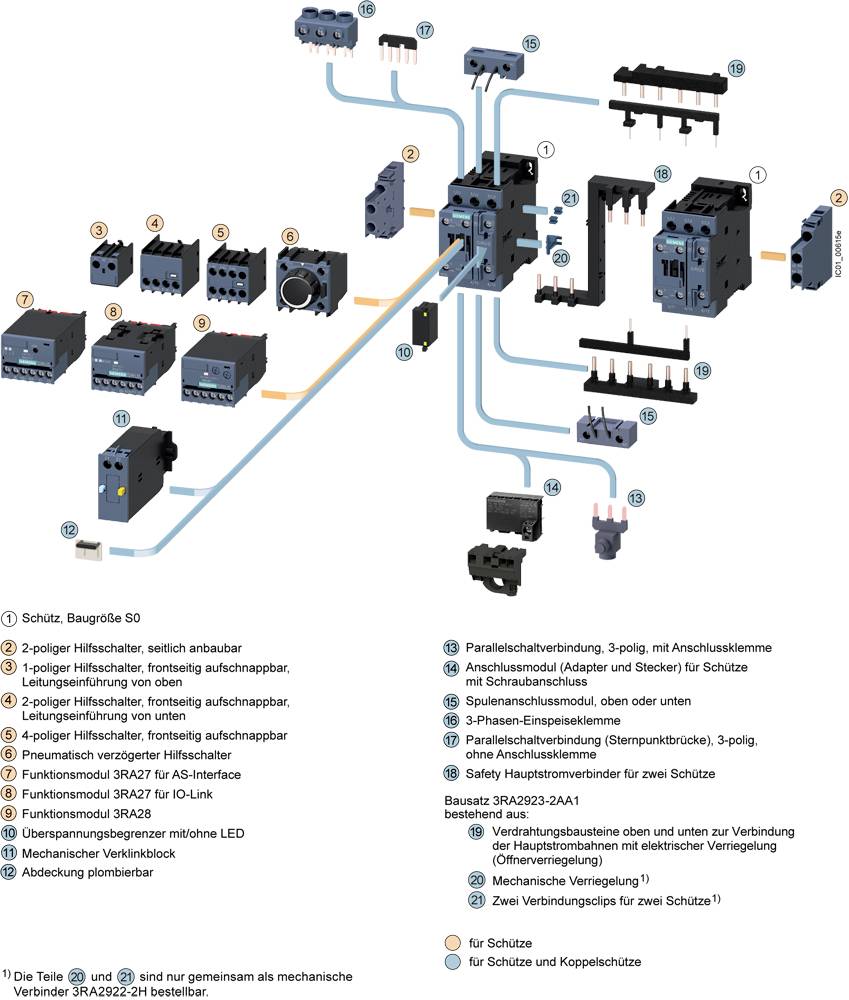

A diagram bemutatja a védőrelé bekötési útmutatóját, amelyen számozott komponensek szerepelnek, mint például a segédérintkező, a főérintkező és a csatlakozókapcsok.

Kapcsolási szimbólum egy relé vagy kontaktor számára. Felül: 1L1, 3L2, 5L3 csatlakozók. Alul: 2/T1, 4/T2, 6/T3 csatlakozók.

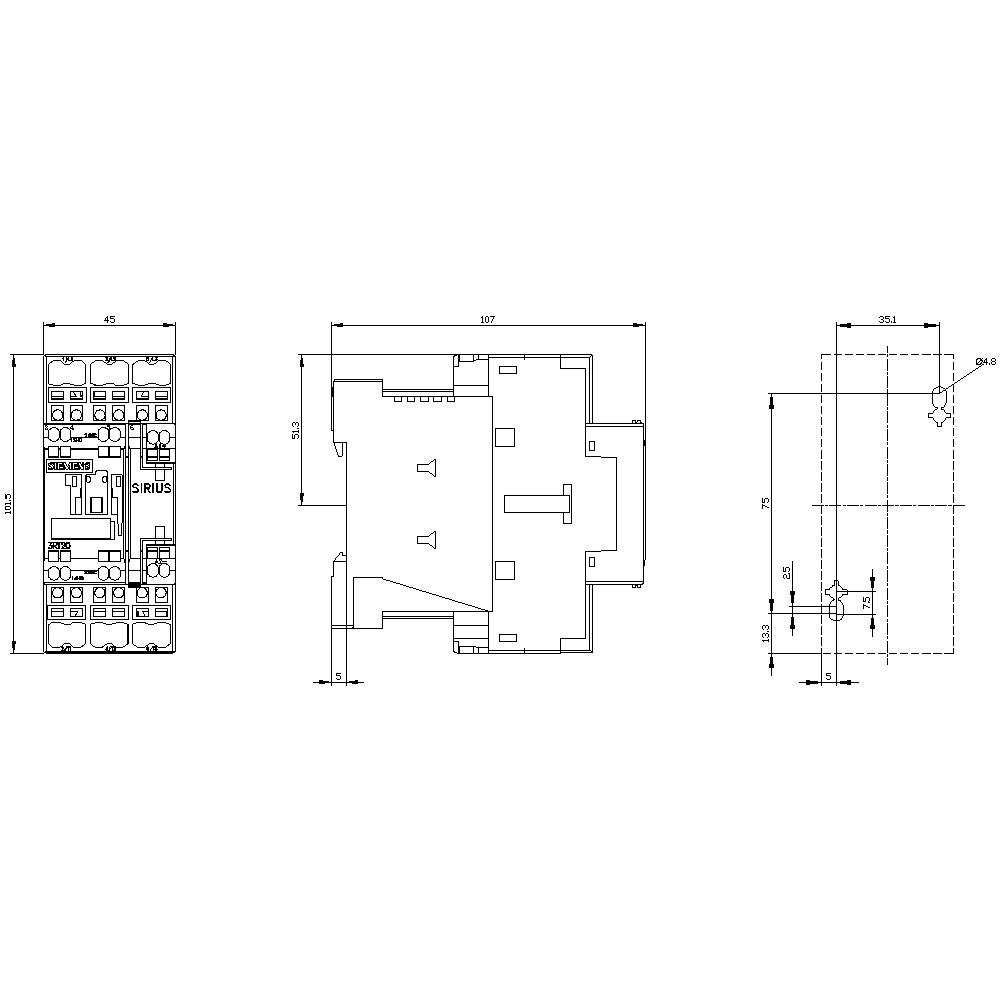

Elektromos áramkör műszaki rajza méretekkel és komponensek jelölésével, elő- és oldalnézettel.

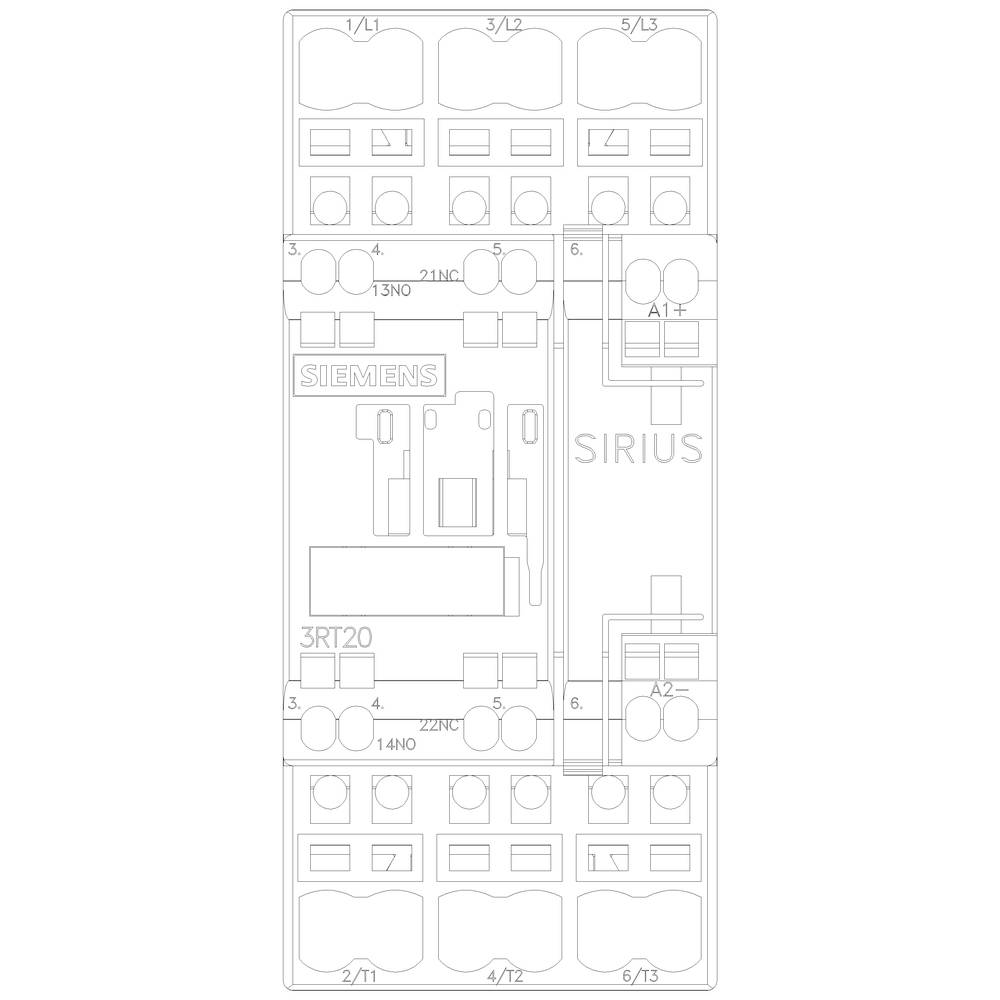

Egy Siemens Sirius vezérlőrelé 3RT20 kapcsolási rajzának ábrázolása részletes csatlakozókapocs-jelölésekkel.

1/6

Hasonló kivitel

Termék típus

Teljesítmény védelem

Pólusszám

3 pólusú

Névleges feszültség

690 V/AC

Csatlakozó

Húzórugós csatlakozó

Gyártói szám

3RT2026-2KG40

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 6. [P.]

65 db

Helyettesítő termékek megjelenítése

Szám

Összesen (66 990 Ft / Darab)

66 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Feszültség típusa: DC
Vezető keresztmetszete szilárd vagy sodrott: 10 mm²
Finoman sodrott vezető keresztmetszete: 6 mm²

Termék típus: Teljesítmény védelem

Gyártói szám: 3RT2026-2KG40

Beépítési méret: S0

Pólusszám: 3 pólusú

Érintkező típus: 3 záró

Névleges feszültség: 690 V/AC

Kapcsolási feszültség (max.): 690 V/AC

Tartós áram (max.): 25 A

Alkalmas márka: Siemens

Alkalmas a következő sorozatokhoz: Siemens Sirius sorozat

Jellemzők: Varisztorral

Szerelés: Csappantyús rögzítés
Csavaros rögzítés

Csatlakozó: Húzórugós csatlakozó

Élettartam (mechanikus): 10000000

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Szélesség: 45 mm

Magasság: 102 mm

Mélység: 107 mm

Méret: (Sz x Ma x Mé) 45 x 102 x 107 mm

Tartalom: 1 db

RoHS konform: Igen

: TRUE

: 11 kW

: 3

: 1

: 1

: 25 A

: 40 A

: Spring clamp connection

: DC

: 15.5 A

: 11.03248125

UKCA: Igen

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Teljesítmény

Siemens 3RT2023-1AB00 Teljesítmény védelem 3 záró 4 kW 690 V/AC Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:1699182

Szállítás: 11. 12. [Cs.]

Conrad Electronic

4 kW

Min.: 1

Többszörös: 1

26 990 Ft^*

Siemens 3RT2023-1AB04 Teljesítmény védelem 3 záró 4 kW 690 V/AC Segédérintkezővel Alkalmas a következő márkához (relé): Siemens darab 1 db

Rendelési szám:1746132

Szállítás: 11. 12. [Cs.]

Conrad Electronic

4 kW

Min.: 1

Többszörös: 1

37 990 Ft^*

Siemens 3RT2023-1AC20 Teljesítmény védelem 3 záró 4 kW 690 V/AC Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:1704587

Szállítás: 11. 10. [K.]

Conrad Electronic

4 kW

Min.: 1

Többszörös: 1

26 990 Ft^*

Siemens 3RT2023-1AD00 Teljesítmény védelem 3 záró 4 kW 690 V/AC 1 db

Rendelési szám:1746133

Szállítás: 11. 12. [Cs.]

Conrad Electronic

4 kW

Min.: 1

Többszörös: 1

20 990 Ft^*

Siemens 3RT2023-1AF00 Teljesítmény védelem 3 záró 690 V/AC Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:1746134

Szállítás: 11. 12. [Cs.]

Conrad Electronic

Min.: 1

Többszörös: 1

26 990 Ft^*

Siemens 3RT2023-1AF04 Teljesítmény védelem 3 záró 4 kW 690 V/AC Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:1746135

Szállítás: 11. 12. [Cs.]

Conrad Electronic

4 kW

Min.: 1

Többszörös: 1

37 990 Ft^*

Siemens 3RT2023-1AG20 Teljesítmény védelem 3 záró 690 V/AC Segédérintkezővel Alkalmas a következő márkához (relé): Siemens darab 1 db

Rendelési szám:1746136

Szállítás: 11. 12. [Cs.]

Conrad Electronic

Min.: 1

Többszörös: 1

26 990 Ft^*

Siemens 3RT2023-1AG24 Teljesítmény védelem 3 záró 4 kW 690 V/AC Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:1746211

Szállítás: 11. 12. [Cs.]

Conrad Electronic

4 kW

Min.: 1

Többszörös: 1

37 990 Ft^*

Siemens 3RT2023-1AH00 Teljesítmény védelem 3 záró 4 kW 690 V/AC Segédérintkezővel Alkalmas a következő márkához (relé): Siemens darab 1 db

Rendelési szám:1749855

Szállítás: 11. 12. [Cs.]

Conrad Electronic

4 kW

Min.: 1

Többszörös: 1

26 990 Ft^*

Siemens 3RT2023-1AK60 Teljesítmény védelem 3 záró 4 kW 690 V/AC Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:1746212

Szállítás: 11. 10. [K.]

Conrad Electronic

4 kW

Min.: 1

Többszörös: 1

26 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 1745769 Siemens 3RT2026-2KG40 Teljesítmény védelem 3 záró 690 V/AC Varisztorral Alkalmas a következő márkához (relé): Siemens 1

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1745769 Siemens 3RT2026-2KG40 Teljesítmény védelem 3 záró 690 V/AC Varisztorral Alkalmas a következő márkához (relé): Siemens 1

Leírás

Áramforgató, AC-3 25 A, 11 kW / 400 V 1 S + 1 O, 125 V DC integrált 3 pólusú varisztorral, S0 méretű, rugós csatlakozással PLC kimenetekhez alkalmas SIRIUS 3RT2 tengelykapcsoló a kapcsolómotorokhoz és segéd- és Vezérlő áramkörök, amelyeket kifejezetten az elektronikus vezérléshez való közvetlen csatlakoztatásra terveztek. Az 3RT2 mágneskapcsolók a SIRIUS moduláris rendszer részét képezik a tökéletesen illeszkedő termékekkel. Nagy teljesítményüket a kompakt kialakításukkal és a magas érintkezési megbízhatósággal ötvözi. Ezek sokféleképpen kombinálhatók a terhelésadagoló más alkatrészeivel. Számos eszközkombináció gyárilag tesztelt. Az integrált segédkapcsolók csökkentik a test összetettségét. Az elülső csatlakozók lehetővé teszik az egyszerű bekötést. Az 3RT2 mágneskapcsolók világszerte klímabiztosak és világszerte jóváhagyottak (pl. IEC és UL / CSA) és IE3 / IE4 már. A csavaros csatlakozás mellett a készülékek rugóval ellátott csatlakozással is rendelkezésre állnak a gyors, karbantartást nem igénylő és rezgéscsillapító csatlakoztatáshoz. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
