Name: Siemens 3RT2026-2XB40-0LA2 Védelem 3 záró 11 kW 690 V/AC Varisztorral Alkalmas a következő márkához (relé): Siemens 1 db
Brand: Siemens
SKU: 1745772
Availability: BackOrder

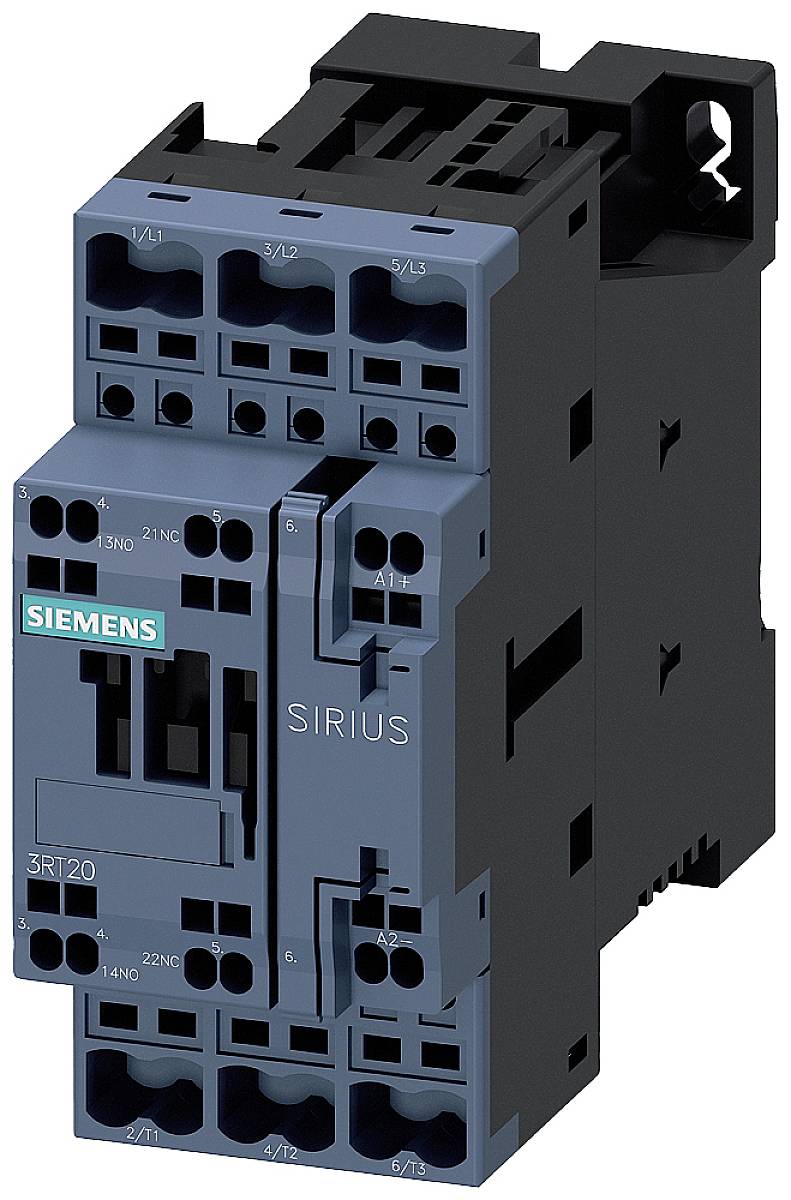

A kép egy Siemens Sirius kontaktort mutat, 3RT120-as modellt, sötét házban. Ezek elektromos kapcsolókészülékek motorok vezérlésére.

Egy esős ablak mögött egy elmosódott ipari nyomdagép látható, míg az előtérben egy nyitott kapcsolószekrény mutatja elektronikai alkatrészeit.

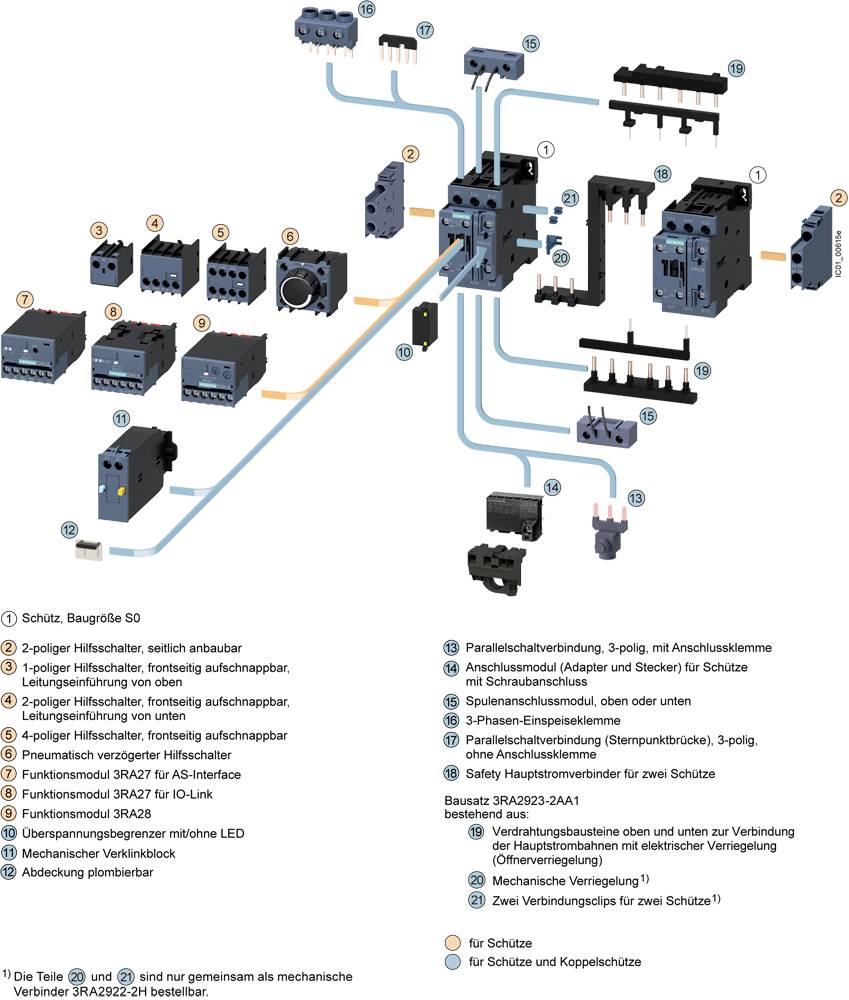

Egy védőrendszer robbantott ábrázolása, amelyen számozott komponensek láthatók, mint például segédkapcsoló, csatlakozókapcsok és funkcionális modulok. A feliratok magyarázzák a funkciókat és a kapcsolatokat.

Egy elektromos kontaktor elvi kapcsolási rajza A1(+) és A2(-) csatlakozókkal, valamint L1, L2, L3, T1, T2, T3 áramkörökkel.

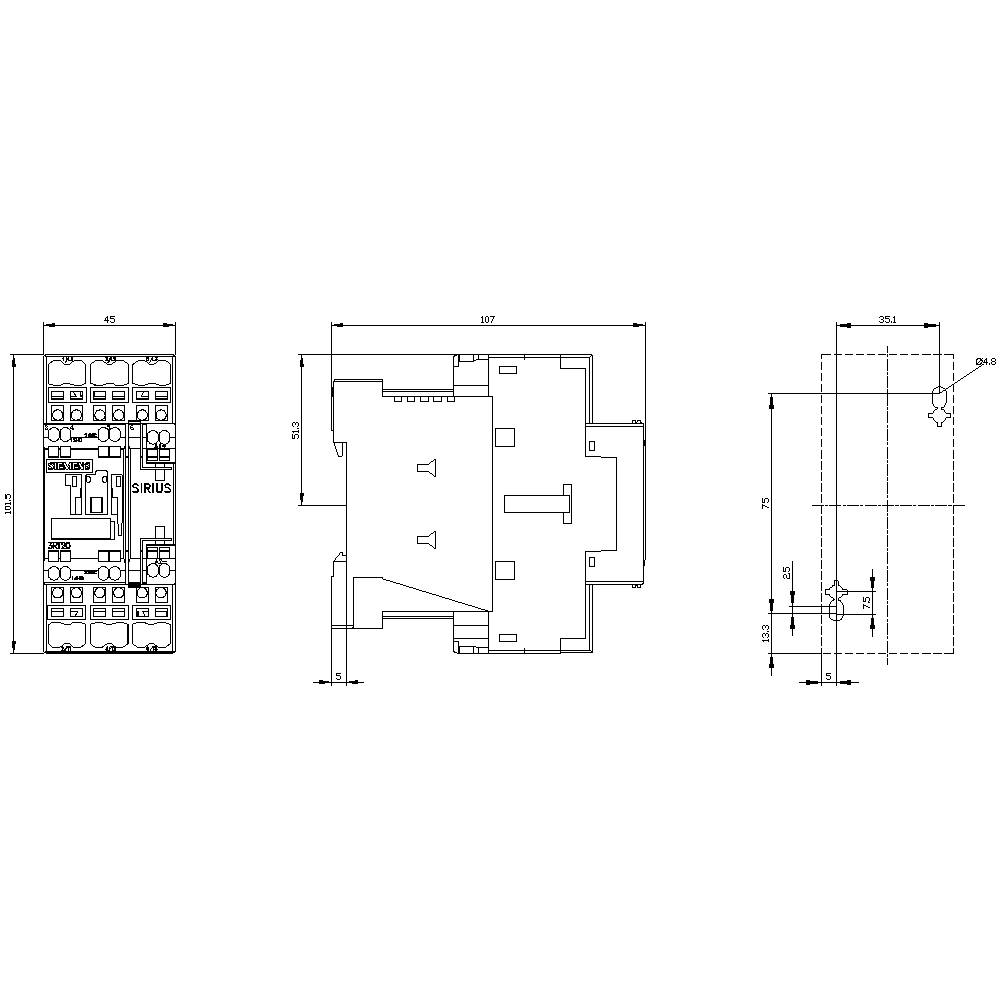

Elektromos komponens műszaki rajza. A kapcsolási elemek részletes méretei és elrendezése látható.

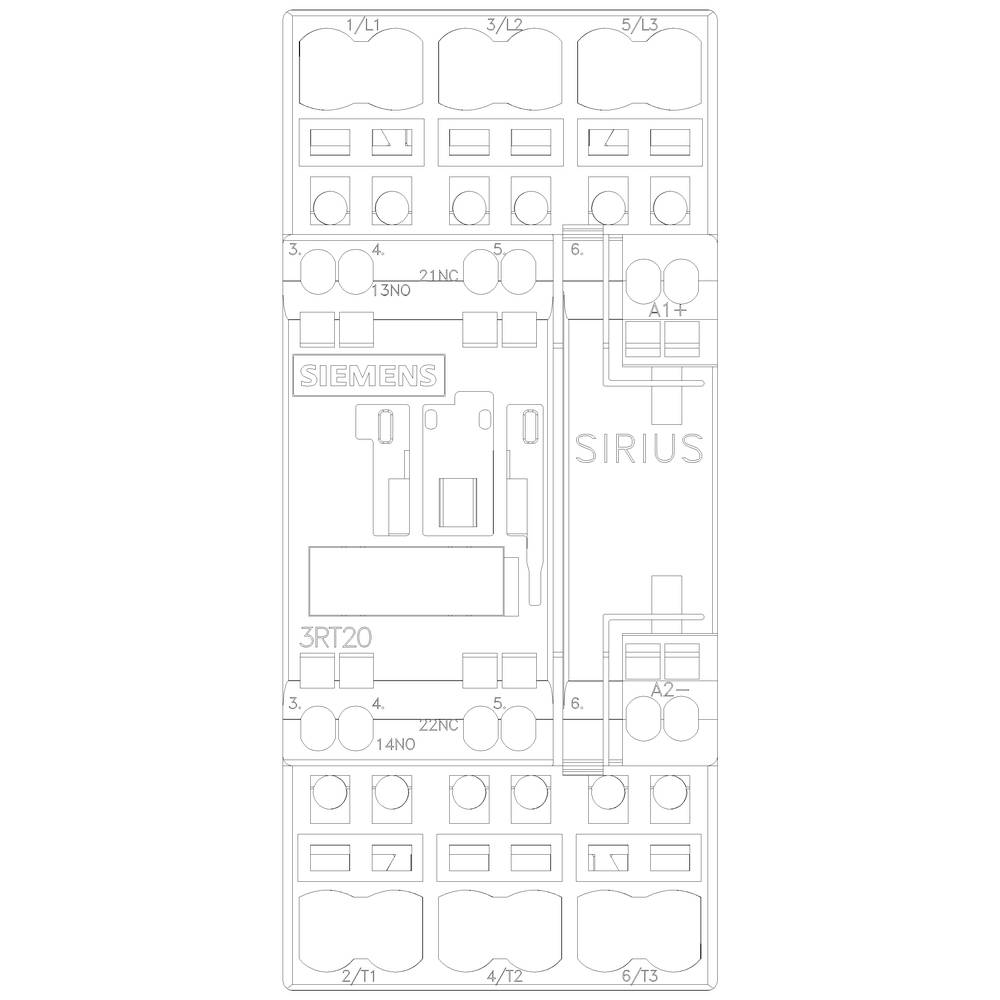

Kapcsolási rajz egy Siemens SIRIUS kontaktorról több csatlakozókapoccsal felül és alul. A 3RT20 modellszám látható középen.

1/6

Hasonló kivitel

Termék típus

Védelem

Pólusszám

3 pólusú

Névleges feszültség

690 V/AC

Teljesítmény

11 kW

Csatlakozó

Húzórugós csatlakozó

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 16. [H.]

Szám

Összesen (76 990 Ft / Darab)

76 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Vezető keresztmetszete szilárd vagy sodrott: 10 mm²
Finoman sodrott vezető keresztmetszete: 6 mm²

Termék típus: Védelem

Gyártói szám: 3RT2026-2XB40-0LA2

Beépítési méret: S0

Pólusszám: 3 pólusú

Érintkező típus: 3 záró

Segédérintkező típus: 1 záró
1 nyitó

Névleges feszültség: 690 V/AC

Vezérlő feszültség (min.): 16.8 V/DC

Vezérlő feszültség (max.): 30 V/DC

Vezérlő feszültség tartomány: 16.8 - 30 V/DC

Kapcsolási feszültség (max.): 690 V/AC

Tartós áram (max.): 25 A

: 11 kW

Alkalmas márka: Siemens

Alkalmas a következő sorozatokhoz: Siemens S0 kivitel

Jellemzők: Varisztorral

Szerelés: Csappantyús rögzítés
Csavaros rögzítés

Csatlakozó: Húzórugós csatlakozó

Élettartam (mechanikus): 10000000

Szélesség: 45 mm

Magasság: 102 mm

Méret: (Sz x Ma) 45 mm x 102 mm

Tartalom: 1 db

RoHS konform: Igen

: TRUE

: 11 kW

: 3

: 1

: 1

: 25 A

: 40 A

: Spring clamp connection

: DC

: 15.5 A

: 7.5 kW

: 11.03248125

UKCA: Igen
