Name: Siemens 3RT2045-1XB40-0LA2 Védelem 1 záró, 1 nyitó 82 kW 1000 V 77 A Varisztorral Alkalmas a következő márkához (relé):
Brand: Siemens
SKU: 2863594
Availability: BackOrder

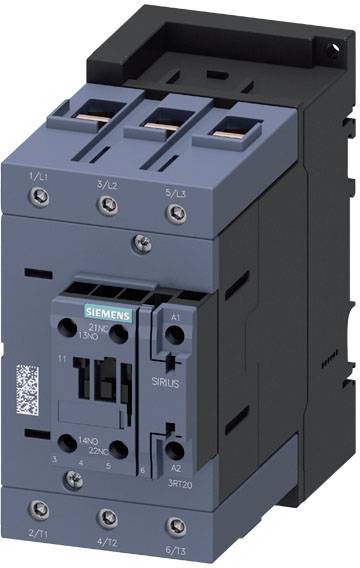

Egy szürke, Siemens elektromos mágneskapcsoló kék alkatrészekkel, csatlakozási pontokkal megjelölve és egy kis Siemens-logóval ellátva.

Nyitott elektronikai kapcsolószekrény, bonyolult kábelekkel és áramkörökkel; mellette nedves, esős kilátás a külső területekre.

Egy motorvédő kapcsoló kapcsolási rajza tekerccsel és érintkezőkkel. Mutatja a bemeneteket, kimeneteket és három vezetéket, valamint az érintkezők jelöléseit.

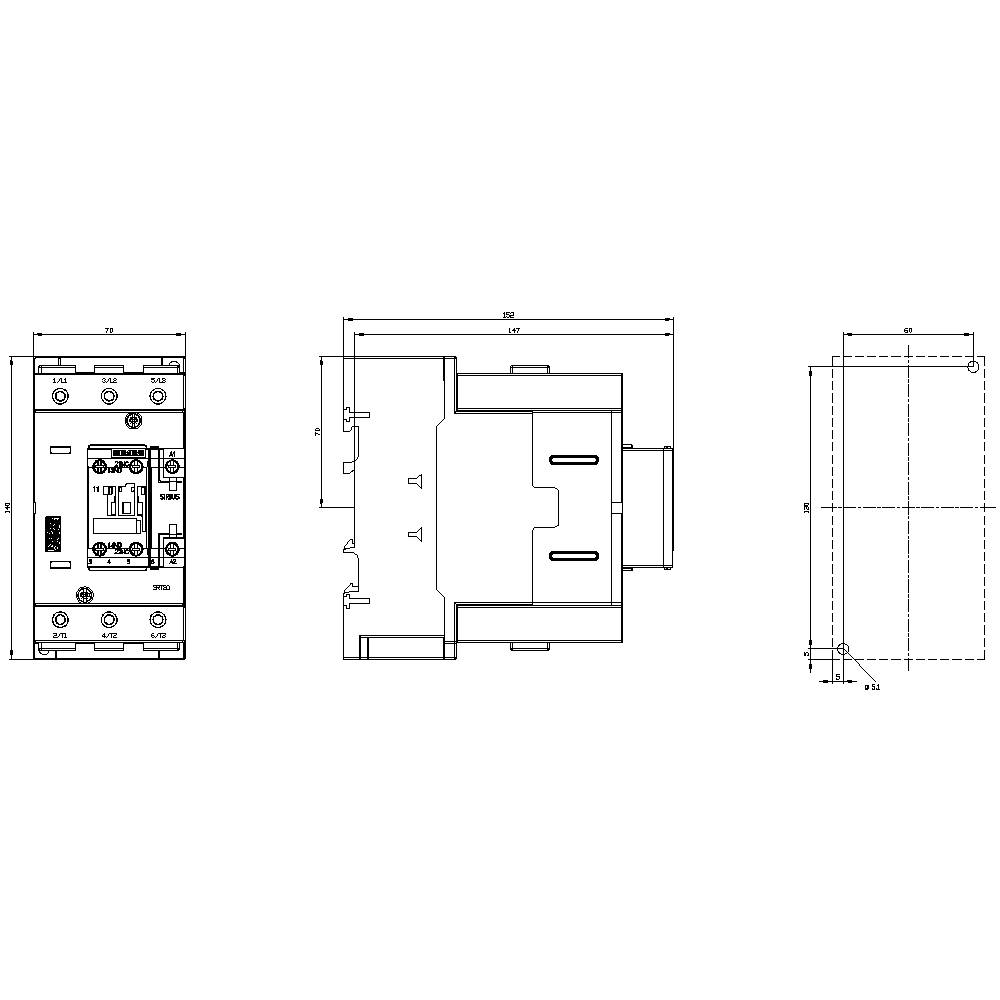

Egy elektronikai alkatrész műszaki rajza három nézetben: elölnézet, oldalnézet és felülnézet, méretmegjelölésekkel.

1/4

Hasonló kivitel

Termék típus

Védelem

Pólusszám

3 pólusú

Névleges feszültség

1000 V

Terhelési áram

77 A

Teljesítmény

82 kW

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 20. [P.]

Szám

készlet

Összesen (268 990 Ft / Darab)

268 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

NO érintkezők száma / a mágneskapcsolón / a segédérintkezőkhöz: 1
Kapcsolatfelvételek száma / fő kapcsolattartókhoz: 3
Léptető érintkezők száma / segédérintkezők számára: 1
NO érintkezők száma / segédérintkezőkhöz / pillanatnyi kapcsolás: 1
Szakítóérintkezők száma / a mágneskapcsolón / a segédérintkezőkhöz: 1
Szakítóérintkezők száma / segédérintkezőkhöz: 1
NC érintkezők száma / segédérintkezőkhöz / pillanatnyi kapcsolás: 1
Üzemi áram AC-1-en / 400 V-on / 40 °C környezeti hőmérsékleten: 125 A
Üzemi áram AC-3 / 400 V-on: 80 A
A mágnestekercs bekapcsolási teljesítménye DC-n: 76 W
Csatlakoztatható vezeték-keresztmetszet típusa / AWG vezetékekhez / főérintkezőkhöz: 2x (10 ... 1/0), 1x (10 ... 2)
Csatlakoztatható vezeték-keresztmetszet típusa / AWG vezetékekhez / segédérintkezőkhöz: 2x (20 ... 16), 2x (18... 14)
Telepítési tengerszint feletti magasság / maximum: 2000 m
Sorozatos telepítés: igen
Érintkezés elleni védelem elöl: ujjbiztos elölről függőlegesen érintve
A 3-as szennyezettségi fokú főáramkör szigetelési feszültsége: 1000 V
A kontaktor mechanikus élettartama (kapcsolási ciklusai) csatlakoztatott elektronikával kompatibilis segédkapcsoló blokkal / tipikus: 5 000 000
A kontaktor mechanikus élettartama (kapcsolási ciklusai) a hozzá csatlakoztatott segédkapcsoló blokkal / tipikus: 10000000
Tükör érintkező: igen
A főáramkör túlfeszültség-álló feszültsége: 8 kV
Maximális megengedett feszültség a biztonságos szétválasztáshoz / a tekercs és a főérintkezők között: 690 V
Termékbővítő / segédkapcsoló: igen

Termék típus: Védelem

Gyártói szám: 3RT2045-1XB40-0LA2

Beépítési méret: S3

Pólusszám: 3 pólusú

Érintkező típus: 1 záró
1 nyitó

Segédérintkező típus: 1 záró

Névleges feszültség: 1000 V

Vezérlő feszültség (min.): 24 V/DC

Vezérlő feszültség (max.): 24 V/DC

Vezérlő feszültség tartomány: 24 - 24 V/DC

Kapcsolási feszültség (max.): 1000 V DC/AC

Tartós áram (max.): 125 A

Terhelési áram: 77 A

: 82 kW

Alkalmas márka: Siemens

Alkalmas a következő sorozatokhoz: Siemens Sirius sorozat

Jellemzők: Varisztorral

Szerelés: Csavaros rögzítés
Csappantyús rögzítés
Kalapsín

Csatlakozó: Csavaros csatlakozó

Élettartam (mechanikus): 10000000

Megszólalási idő: 57 ms

Hanyatlási idő: 70 ms

: IP00
IP20

Hőmérséklet (min.): -40 °C

Hőmérséklet (max.): +70 °C

Szélesség: 70 mm

Magasság: 140 mm

Mélység: 152 mm

Méret: (Sz x Ma x Mé) 70 x 140 x 152 mm

Tartalom: 1 db

RoHS konform: Igen

UKCA: nem jellemző

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Névleges feszültség

Teljesítmény

Terhelési áram

Siemens 3RT2045-1XB40-0LA2 Védelem 1 záró, 1 nyitó 82 kW 1000 V 77 A Varisztorral Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:2863594

Szállítás: 11. 20. [P.]

Conrad Electronic

Jelenlegi termék

1000 V

82 kW

77 A

Min.: 1

Többszörös: 1

268 990 Ft^*

Siemens 3RT2017-2KG42-0LA0 Védelem 3 záró 13 kW 690 V 11 A Védődiódával Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:2863556

Szállítás: 11. 13. [P.]

Conrad Electronic

690 V

13 kW

11 A

Min.: 1

Többszörös: 1

57 990 Ft^*

Siemens 3RT2018-2LB42-1LA0 Védelem 3 záró 13 kW 690 V 14 A Varisztorral Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:2863561

Szállítás: 12. 1. [K.]

Conrad Electronic

690 V

13 kW

14 A

Min.: 1

Többszörös: 1

49 990 Ft^*

Siemens 3RT2018-2XB41-2LA2 Védelem 1 záró 13 kW 690 V 14 A Varisztorral Alkalmas a következő márkához (relé): Siemens darab 1 db

Rendelési szám:2863564

Szállítás: 11. 13. [P.]

Conrad Electronic

690 V

13 kW

14 A

Min.: 1

Többszörös: 1

49 990 Ft^*

Siemens 3RT2018-2XB42-2LA2 Védelem 1 nyitó 13 kW 690 V 14 A Varisztorral Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:2863565

Szállítás: 11. 13. [P.]

Conrad Electronic

690 V

13 kW

14 A

Min.: 1

Többszörös: 1

49 990 Ft^*

Siemens 3RT2018-2XF41-2LA2 Védelem 1 záró 13 kW 690 V 14 A Varisztorral Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:2863566

Szállítás: 11. 13. [P.]

Conrad Electronic

690 V

13 kW

14 A

Min.: 1

Többszörös: 1

49 990 Ft^*

Siemens 3RT2018-2XF42-2LA2 Védelem 1 nyitó 13 kW 690 V 14 A Varisztorral Alkalmas a következő márkához (relé): Siemens darab 1 db

Rendelési szám:2863567

Szállítás: 11. 13. [P.]

Conrad Electronic

690 V

13 kW

14 A

Min.: 1

Többszörös: 1

49 990 Ft^*

Siemens 3RT2035-3XJ40-0LA2 Védelem 1 záró, 1 nyitó 39 kW 690 V 41 A Varisztorral Alkalmas a következő márkához (relé): Siemens darab 1 db

Rendelési szám:2863581

Szállítás: 11. 20. [P.]

Conrad Electronic

690 V

39 kW

41 A

Min.: 1

Többszörös: 1

125 990 Ft^*

Siemens 3RT2036-3XJ40-0LA2 Védelem 1 záró, 1 nyitó 46 kW 690 V 52 A Varisztorral Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:2863582

Szállítás: 11. 20. [P.]

Conrad Electronic

690 V

46 kW

52 A

Min.: 1

Többszörös: 1

287 990 Ft^*

Siemens 3RT2037-3XJ40-0LA2 Védelem 1 záró, 1 nyitó 53 kW 690 V 65 A Varisztorral Alkalmas a következő márkához (relé): Siemens darab 1 db

Rendelési szám:2863583

Szállítás: 11. 20. [P.]

Conrad Electronic

690 V

53 kW

65 A

Min.: 1

Többszörös: 1

360 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 2863594 Siemens 3RT2045-1XB40-0LA2 Védelem 1 záró, 1 nyitó 82 kW 1000 V 77 A Varisztorral Alkalmas a következő márkához (relé):

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2863594 Siemens 3RT2045-1XB40-0LA2 Védelem 1 záró, 1 nyitó 82 kW 1000 V 77 A Varisztorral Alkalmas a következő márkához (relé):

Leírás

Vasúti mágneskapcsoló, AC-3e/AC-3, 80 A, 37 kW / 400 V, 3 pólusú, DC 24 V, 0,7-1,25* US, elektronikus működtető mechanizmus, integrált varisztorral, segédérintkezők: 1 NO + 1 NC , csavaros csatlakozás SIRIUS 3RT2 teljesítménykontaktor motorok extrém körülmények közötti kapcsolásához, pl. vasúti alkalmazásokhoz.
A 3RT2 kontaktorok a SIRIUS moduláris rendszer részét képezik a tökéletesen illeszkedő termékekkel. Lenyűgöznek nagy teljesítményükkel, amelyek kompakt kialakítással és nagy érintkezési megbízhatósággal párosulnak. Különféle módon kombinálhatók a rakományadagoló más alkatrészeivel. Számos eszközkombinációt gyárilag tesztelnek. A kontaktorok optimális csatlakozást biztosítanak a vezérlőhöz minden alkalmazáshoz (párhuzamosan, ASi-n vagy IO-Link-en keresztül). Az integrált segédkapcsolók csökkentik a szerkezet bonyolultságát. Az elülső csatlakozások egyszerű vezetékezést tesznek lehetővé. A 3RT2 kontaktorok klímaállóak, világszerte jóváhagyottak (pl. IEC és UL/CSA) és IE3/IE4-readyek. Ezt a változatot kiterjesztett működési és hőmérsékleti tartomány jellemzi a kemény környezeti feltételekhez.
Különböző méretekben és nagy teljesítménytartományban kaphatók AC és DC működéssel. A csavaros csatlakozási technológia mellett a készülékek következetesen rugós csatlakozásokkal is elérhetők a gyors, karbantartást nem igénylő és rezgésmentes csatlakozás érdekében.
A kiegészítők széles választéka, mint például a segédkapcsolók, segédkioldók stb., minden mérethez azonos. A rendelkezésre álló összekötő modulok, funkciómodulok és a SIRIUS 3RV29 betápláló rendszer jelentősen csökkenti a huzalozási ráfordítást.
Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
