Name: Siemens 3RT2045-3NF30 Védő 1 záró, 1 nyitó 142 kW 1000 V 77 A Varisztorral Alkalmas a következő márkához (relé): Siemens
Brand: Siemens
SKU: 2863597
Availability: BackOrder

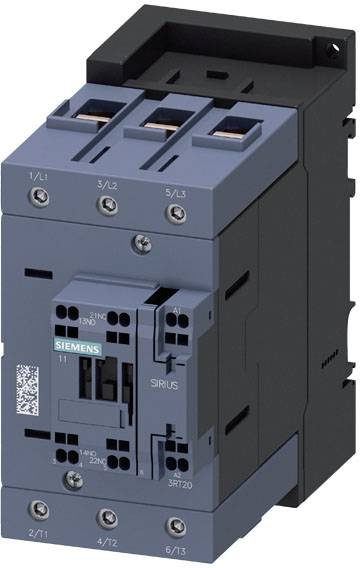

A kép egy Siemens gyártmányú elektromos kapcsolókészüléket mutat, Sirius modellt, amelynek tetején több csatlakozókapocs látható.

Nyitott elektromos kapcsolószekrény baloldalt, esőcseppekkel borítva a jobb oldali üveg válaszfalon. A háttérben elmosódott gépek.

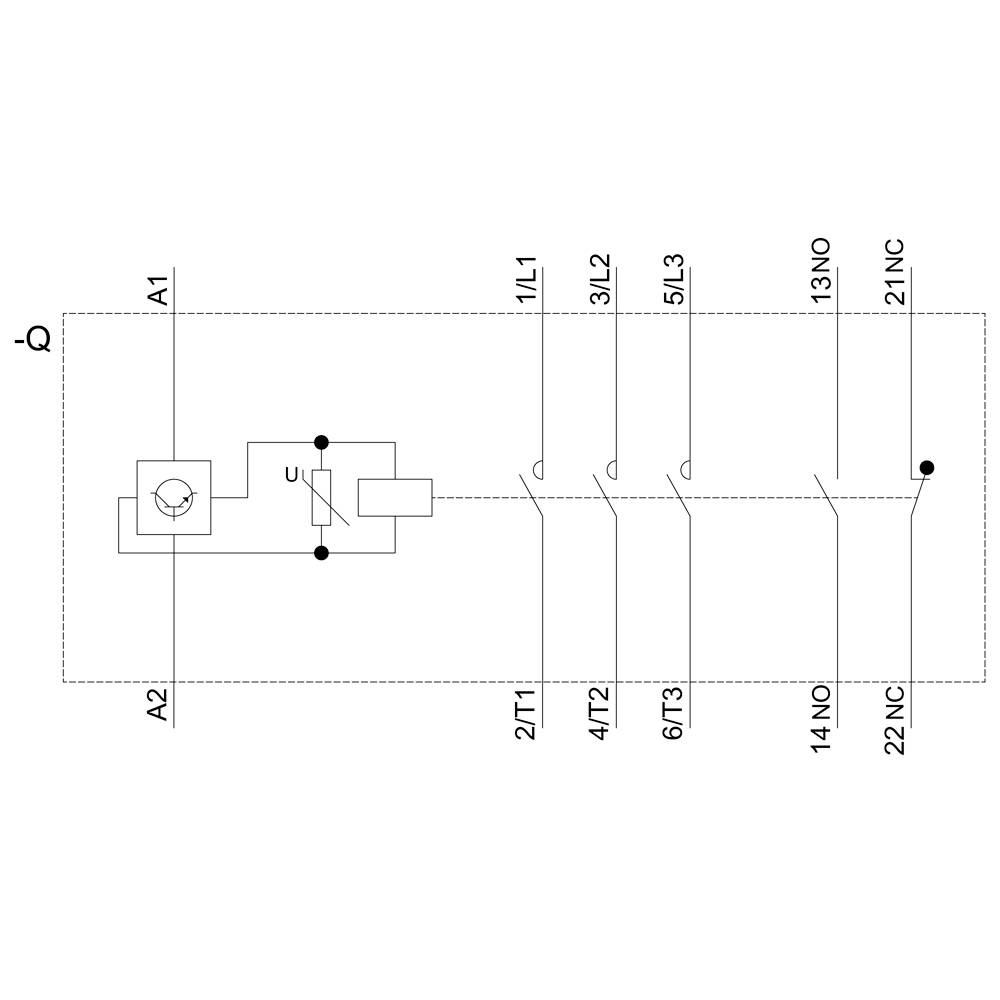

Kapcsolási rajz több kapcsolóérintkezővel: 1/L1, 3/L2, 5/L3, 13 NO, 21 NC. Relével és tekerccsel.

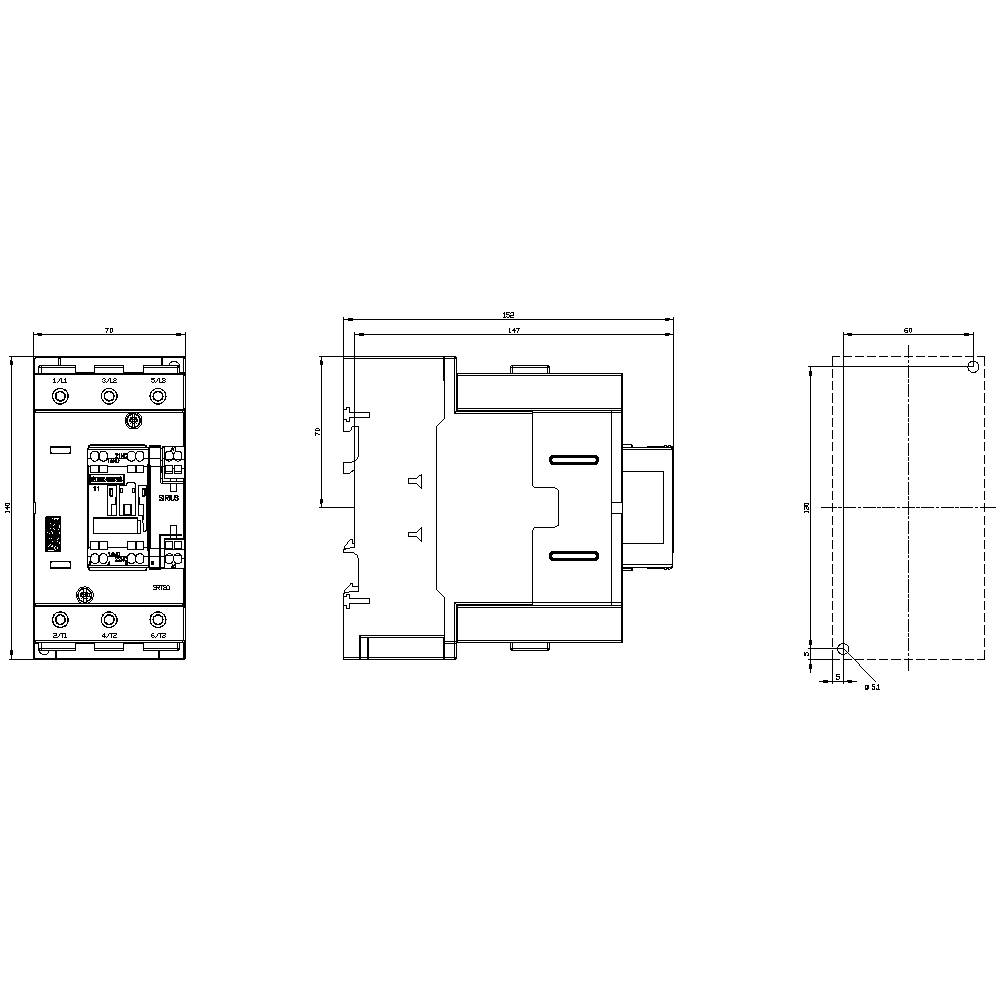

Egy elektromos készülék műszaki rajza méretekkel és alkatrész-nézetekkel felülről, elölről és oldalról.

1/4

Hasonló kivitel

Termék típus

Védő

Pólusszám

3 pólusú

Névleges feszültség

1000 V

Terhelési áram

77 A

Teljesítmény

142 kW

Adatlap (PDF)

Szállítás: 11. 13. [P.]

Szám

készlet

Összesen (207 990 Ft / Darab)

207 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Kapcsolatfelvételek száma / fő kapcsolattartókhoz: 3
NO érintkezők száma / segédérintkezőkhöz / pillanatnyi kapcsolás: 1
NC érintkezők száma / segédérintkezőkhöz / pillanatnyi kapcsolás: 1
Üzemi áram AC-1-en / 400 V-on / 40 °C környezeti hőmérsékleten: 125 A
Üzemi áram AC-3 / 400 V-on: 80 A
A mágnestekercs bekapcsolási teljesítménye DC-n: 76 W
Csatlakoztatható vezeték-keresztmetszet típusa / AWG vezetékekhez / főérintkezőkhöz: 2x (10 ... 1/0), 1x (10 ... 2)
Csatlakoztatható vezeték-keresztmetszet típusa / AWG vezetékekhez / segédérintkezőkhöz: 2x (20 ... ábra)
Telepítési tengerszint feletti magasság / maximum: 2000 m
Sorozatos telepítés: igen
Érintkezés elleni védelem elöl: ujjbiztos elölről függőlegesen érintve
A kontaktor mechanikus élettartama (kapcsolási ciklusai) csatlakoztatott elektronikával kompatibilis segédkapcsoló blokkal / tipikus: 5 000 000
A kontaktor mechanikus élettartama (kapcsolási ciklusai) a hozzá csatlakoztatott segédkapcsoló blokkal / tipikus: 10000000
Tükör érintkező: igen
A főáramkör túlfeszültség-álló feszültsége: 8 kV
Maximális megengedett feszültség a biztonságos szétválasztáshoz / a tekercs és a főérintkezők között: 690 V
Termékbővítő / segédkapcsoló: igen

Termék típus: Védő

Gyártói szám: 3RT2045-3NF30

Beépítési méret: S3

Pólusszám: 3 pólusú

Érintkező típus: 1 záró
1 nyitó

Segédérintkező típus: 1 záró

Névleges feszültség: 1000 V

Vezérlő feszültség (min.): 83 V/AC
83 V/DC

Vezérlő feszültség (max.): 155 V/AC
155 V/DC

Vezérlő feszültség tartomány: 83, 83 - 155, 155 V/AC, V/DC

Tartós áram (max.): 125 A

Terhelési áram: 77 A

: 142 kW

Alkalmas márka: Siemens

Alkalmas a következő sorozatokhoz: Siemens Sirius sorozat

Jellemzők: Varisztorral

Szerelés: Csavaros rögzítés
Csappantyús rögzítés
Kalapsín

Csatlakozó: Húzórugós csatlakozó
Csavaros csatlakozó

Élettartam (mechanikus): 10000000

Megszólalási idő: 57 ms

Hanyatlási idő: 70 ms

: IP00
IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Szélesség: 70 mm

Magasság: 140 mm

Mélység: 152 mm

Méret: (Sz x Ma x Mé) 70 x 140 x 152 mm

Tartalom: 1 db

RoHS konform: Igen

UKCA: nem jellemző

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Teljesítmény

Pólusszám

Névleges feszültség

Siemens 3RT1355-6AE36 Védő 2 záró, 2 nitó 75000 W 690 V Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:2863517

Szállítás: 11. 25. [Sze.]

Conrad Electronic

75000 W

4 pólusú

690 V

Min.: 1

Többszörös: 1

424 990 Ft^*

Siemens 3RT1355-6AF36 Védő 2 záró, 2 nitó 75000 W 690 V Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:2863519

Szállítás: 12. 7. [H.]

Conrad Electronic

75000 W

4 pólusú

690 V

Min.: 1

Többszörös: 1

424 990 Ft^*

Siemens 3RT1355-6AP36 Védő 2 záró, 2 nitó 75000 W 690 V Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:2863521

Szállítás: 11. 13. [P.]

Conrad Electronic

75000 W

4 pólusú

690 V

Min.: 1

Többszörös: 1

386 990 Ft^*

Siemens 3RT1355-6AR36 Védő 2 záró, 2 nitó 75000 W 690 V Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:2863523

Szállítás: 12. 7. [H.]

Conrad Electronic

75000 W

4 pólusú

690 V

Min.: 1

Többszörös: 1

424 990 Ft^*

Siemens 3RT1363-6AE36 Védő 2 záró, 2 nitó 90000 W 1000 V Segédérintkezővel Alkalmas a következő márkához (relé): Siemens darab 1 db

Rendelési szám:2863524

Szállítás: 11. 25. [Sze.]

Conrad Electronic

90000 W

4 pólusú

1000 V

Min.: 1

Többszörös: 1

608 990 Ft^*

Siemens 3RT1363-6AF36 Védő 2 záró, 2 nitó 90000 W 1000 V Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:2863525

Szállítás: 12. 7. [H.]

Conrad Electronic

90000 W

4 pólusú

1000 V

Min.: 1

Többszörös: 1

608 990 Ft^*

Siemens 3RT1363-6AP36 Védő 2 záró, 2 nitó 90000 W 1000 V Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:2863526

Szállítás: 11. 13. [P.]

Conrad Electronic

90000 W

4 pólusú

1000 V

Min.: 1

Többszörös: 1

608 990 Ft^*

Siemens 3RT1363-6AR36 Védő 2 záró, 2 nitó 90000 W 1000 V Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:2863527

Szállítás: 11. 25. [Sze.]

Conrad Electronic

90000 W

4 pólusú

1000 V

Min.: 1

Többszörös: 1

608 990 Ft^*

Siemens 3RT1364-6AE36 Védő 2 záró, 2 nitó 110000 W 1000 V Segédérintkezővel Alkalmas a következő márkához (relé): Siemens darab 1 db

Rendelési szám:2863528

Szállítás: 11. 6. [P.]

70 készletConrad Electronic

110000 W

4 pólusú

1000 V

Min.: 1

Többszörös: 1

902 990 Ft^*

Siemens 3RT1364-6AF36 Védő 2 záró, 2 nitó 110000 W 1000 V Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:2863529

Szállítás: 12. 7. [H.]

Conrad Electronic

110000 W

4 pólusú

1000 V

Min.: 1

Többszörös: 1

902 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 2863597 Siemens 3RT2045-3NF30 Védő 1 záró, 1 nyitó 142 kW 1000 V 77 A Varisztorral Alkalmas a következő márkához (relé): Siemens

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2863597 Siemens 3RT2045-3NF30 Védő 1 záró, 1 nyitó 142 kW 1000 V 77 A Varisztorral Alkalmas a következő márkához (relé): Siemens

Leírás

teljesítménykontaktor, AC-3e/AC-3, 80 A, 37 kW / 400 V, 3 pólusú, AC/DC 83-155 V, 50/60 Hz, integrált varisztorral, segédérintkezők: 1 NO + 1 NC, főáramkör: Csavaros csatlakozás, vezérlés és segédáramkör: Rugós csatlakozás SIRIUS 3RT2 teljesítménykontaktor motorok kapcsolásához.
A 3RT2 kontaktorok a SIRIUS moduláris rendszer részét képezik a tökéletesen illeszkedő termékekkel. Lenyűgöznek nagy teljesítményükkel, amelyek kompakt kialakítással és nagy érintkezési megbízhatósággal párosulnak. Különféle módon kombinálhatók a rakományadagoló más alkatrészeivel. Számos eszközkombinációt gyárilag tesztelnek. A kontaktorok optimális csatlakozást biztosítanak a vezérlőhöz minden alkalmazáshoz (párhuzamosan, ASi-n vagy IO-Link-en keresztül). Az integrált segédkapcsolók csökkentik a szerkezet bonyolultságát. Az elülső csatlakozások egyszerű vezetékezést tesznek lehetővé. A 3RT2 kontaktorok klímaállóak, világszerte jóváhagyottak (pl. IEC és UL/CSA) és IE3/IE4-readyek.
Különböző méretekben és nagy teljesítménytartományban kaphatók AC és DC működéssel. A csavaros csatlakozási technológia mellett a készülékek folyamatosan rugós csatlakozásokkal is elérhetők a gyors, karbantartást nem igénylő és rezgésmentes csatlakozás érdekében.
A kiegészítők széles választéka, mint például a segédkapcsolók, segédkioldók stb., minden mérethez azonos. A rendelkezésre álló összekötő modulok, funkciómodulok és a SIRIUS 3RV29 betápláló rendszer jelentősen csökkenti a huzalozási ráfordítást.
A 3RT2 teljesítménykontaktorok felváltják a jól bevált 3RT1 sorozatot (55 kW-ig).
Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
