Name: Siemens 3RT2046-1NF34 Védő 2 záró, 2 nitó 148 kW 1000 V 96 A Varisztorral Alkalmas a következő márkához (relé): Siemens
Brand: Siemens
SKU: 2863609
Availability: BackOrder

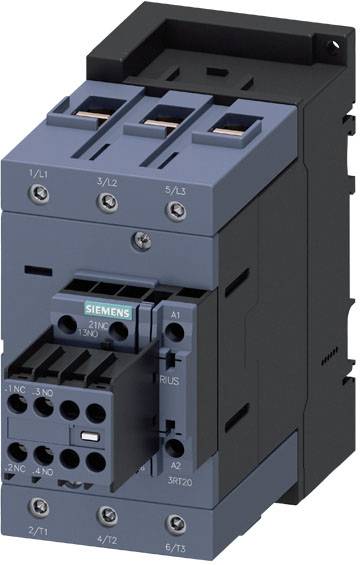

Egy Siemens gyártmányú elektromos kontaktor több csatlakozókapoccsal, amelyet ipari áramkörökben gépek vezérlésére használnak.

Egy nyitott elosztószekrény kábeleket és elektronikai alkatrészeket mutat, mellette esőcseppek egy üvegfelületen elmosódott háttérrel.

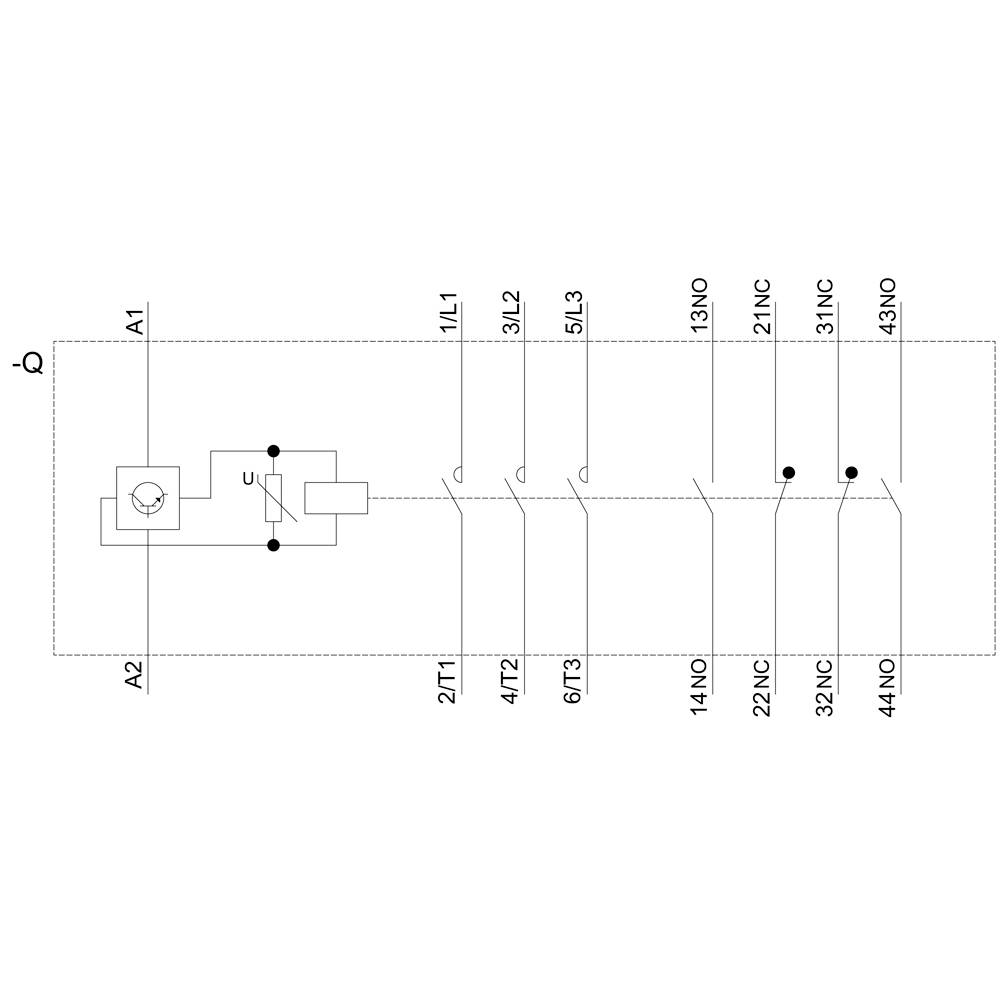

Elektromos kapcsolási rajz sémaszerű ábrázolása relével. Bemutatja a csatlakozásokat, számozásokat és a kontaktusok kapcsolási állapotait.

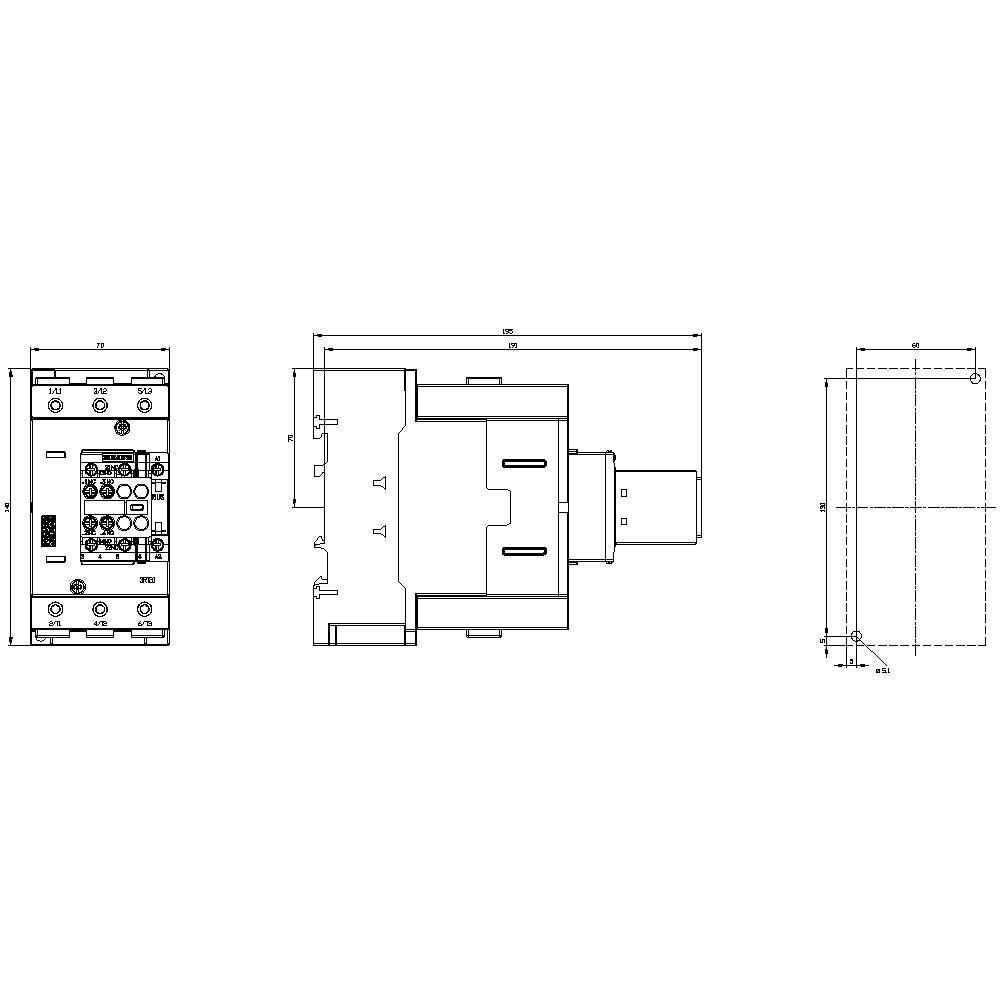

Műszaki rajz egy elektromos alkatrészről elölnézeti, oldalnézeti és felülnézeti ábrázolással. Tartalmazza a csatlakozási részleteket és méreteket.

1/4

Hasonló kivitel

Termék típus

Védő

Pólusszám

3 pólusú

Névleges feszültség

1000 V

Terhelési áram

96 A

Teljesítmény

148 kW

Adatlap (PDF)

Szállítás: 11. 13. [P.]

Szám

készlet

Összesen (251 990 Ft / Darab)

251 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Kapcsolatfelvételek száma / fő kapcsolattartókhoz: 3
NO érintkezők száma / segédérintkezőkhöz / pillanatnyi kapcsolás: 2
NC érintkezők száma / segédérintkezőkhöz / pillanatnyi kapcsolás: 2
Üzemi áram AC-1-en / 400 V-on / 40 °C környezeti hőmérsékleten: 130 A
Üzemi áram AC-3 / 400 V-on: 95 A
A mágnestekercs bekapcsolási teljesítménye DC-n: 76 W
Csatlakoztatható vezeték-keresztmetszet típusa / AWG vezetékekhez / főérintkezőkhöz: 2x (10 ... 1/0), 1x (10 ... 2)
Csatlakoztatható vezeték-keresztmetszet típusa / AWG vezetékekhez / segédérintkezőkhöz: 2x (20 ... 16), 2x (18... 14)
Telepítési tengerszint feletti magasság / maximum: 2000 m
Sorozatos telepítés: igen
Érintkezés elleni védelem elöl: ujjbiztos elölről függőlegesen érintve
A kontaktor mechanikus élettartama (kapcsolási ciklusai) csatlakoztatott elektronikával kompatibilis segédkapcsoló blokkal / tipikus: 5 000 000
A kontaktor mechanikus élettartama (kapcsolási ciklusai) a hozzá csatlakoztatott segédkapcsoló blokkal / tipikus: 10000000
Tükör érintkező: igen
A főáramkör túlfeszültség-álló feszültsége: 8 kV
Maximális megengedett feszültség a biztonságos szétválasztáshoz / a tekercs és a főérintkezők között: 690 V
Termékbővítő / segédkapcsoló: igen

Csomagolás: darab

Termék típus: Védő

Gyártói szám: 3RT2046-1NF34

Beépítési méret: S3

Pólusszám: 3 pólusú

Érintkező típus: 2 záró
2 nitó

Segédérintkező típus: 2 záró

Névleges feszültség: 1000 V

Vezérlő feszültség (min.): 83 V/AC
83 V/DC

Vezérlő feszültség (max.): 155 V/AC
155 V/DC

Vezérlő feszültség tartomány: 83, 83 - 155, 155 V/AC, V/DC

Kapcsolási feszültség (max.): 1000 V DC/AC

Kapcsolási teljesítmény (max.): 148 W

Tartós áram (max.): 130 A

Terhelési áram: 96 A

: 148 kW

Alkalmas márka: Siemens

Alkalmas a következő sorozatokhoz: Siemens Sirius sorozat

Jellemzők: Varisztorral

Szerelés: Csavaros rögzítés
Csappantyús rögzítés
Kalapsín

Csatlakozó: Csavaros csatlakozó

Élettartam (mechanikus): 10000000

Megszólalási idő: 57 ms

Hanyatlási idő: 70 ms

: IP00
IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Szélesség: 70 mm

Magasság: 140 mm

Mélység: 195 mm

Méret: (Sz x Ma x Mé) 70 x 140 x 195 mm

Tartalom: 1 db

RoHS konform: Igen

UKCA: nem jellemző

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Teljesítmény

Pólusszám

Névleges feszültség

Siemens 3RT1355-6AE36 Védő 2 záró, 2 nitó 75000 W 690 V Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:2863517

Szállítás: 11. 25. [Sze.]

Conrad Electronic

75000 W

4 pólusú

690 V

Min.: 1

Többszörös: 1

424 990 Ft^*

Siemens 3RT1355-6AF36 Védő 2 záró, 2 nitó 75000 W 690 V Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:2863519

Szállítás: 12. 7. [H.]

Conrad Electronic

75000 W

4 pólusú

690 V

Min.: 1

Többszörös: 1

424 990 Ft^*

Siemens 3RT1355-6AP36 Védő 2 záró, 2 nitó 75000 W 690 V Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:2863521

Szállítás: 11. 13. [P.]

Conrad Electronic

75000 W

4 pólusú

690 V

Min.: 1

Többszörös: 1

386 990 Ft^*

Siemens 3RT1355-6AR36 Védő 2 záró, 2 nitó 75000 W 690 V Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:2863523

Szállítás: 12. 7. [H.]

Conrad Electronic

75000 W

4 pólusú

690 V

Min.: 1

Többszörös: 1

424 990 Ft^*

Siemens 3RT1363-6AE36 Védő 2 záró, 2 nitó 90000 W 1000 V Segédérintkezővel Alkalmas a következő márkához (relé): Siemens darab 1 db

Rendelési szám:2863524

Szállítás: 11. 25. [Sze.]

Conrad Electronic

90000 W

4 pólusú

1000 V

Min.: 1

Többszörös: 1

608 990 Ft^*

Siemens 3RT1363-6AF36 Védő 2 záró, 2 nitó 90000 W 1000 V Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:2863525

Szállítás: 12. 7. [H.]

Conrad Electronic

90000 W

4 pólusú

1000 V

Min.: 1

Többszörös: 1

608 990 Ft^*

Siemens 3RT1363-6AP36 Védő 2 záró, 2 nitó 90000 W 1000 V Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:2863526

Szállítás: 11. 13. [P.]

Conrad Electronic

90000 W

4 pólusú

1000 V

Min.: 1

Többszörös: 1

608 990 Ft^*

Siemens 3RT1363-6AR36 Védő 2 záró, 2 nitó 90000 W 1000 V Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:2863527

Szállítás: 11. 25. [Sze.]

Conrad Electronic

90000 W

4 pólusú

1000 V

Min.: 1

Többszörös: 1

608 990 Ft^*

Siemens 3RT1364-6AE36 Védő 2 záró, 2 nitó 110000 W 1000 V Segédérintkezővel Alkalmas a következő márkához (relé): Siemens darab 1 db

Rendelési szám:2863528

Szállítás: 11. 6. [P.]

70 készletConrad Electronic

110000 W

4 pólusú

1000 V

Min.: 1

Többszörös: 1

902 990 Ft^*

Siemens 3RT1364-6AF36 Védő 2 záró, 2 nitó 110000 W 1000 V Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:2863529

Szállítás: 12. 7. [H.]

Conrad Electronic

110000 W

4 pólusú

1000 V

Min.: 1

Többszörös: 1

902 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 2863609 Siemens 3RT2046-1NF34 Védő 2 záró, 2 nitó 148 kW 1000 V 96 A Varisztorral Alkalmas a következő márkához (relé): Siemens

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2863609 Siemens 3RT2046-1NF34 Védő 2 záró, 2 nitó 148 kW 1000 V 96 A Varisztorral Alkalmas a következő márkához (relé): Siemens

Leírás

teljesítménykontaktor, AC-3e/AC-3, 95 A, 45 kW / 400 V, 3 pólusú, AC/DC 83-155 V, 50/60 Hz, integrált varisztorral, segédérintkezők: 2 NO + 2 NC, csavaros csatlakozás, Levehető segédkapcsoló SIRIUS 3RT2 teljesítménykontaktor motorok kapcsolásához.
A 3RT2 kontaktorok a SIRIUS moduláris rendszer részét képezik a tökéletesen illeszkedő termékekkel. Lenyűgöznek nagy teljesítményükkel, amelyek kompakt kialakítással és nagy érintkezési megbízhatósággal párosulnak. Különféle módon kombinálhatók a rakományadagoló más alkatrészeivel. Számos eszközkombinációt gyárilag tesztelnek. A kontaktorok optimális csatlakozást biztosítanak a vezérlőhöz minden alkalmazáshoz (párhuzamosan, ASi-n vagy IO-Link-en keresztül). Az integrált segédkapcsolók csökkentik a szerkezet bonyolultságát. Az elülső csatlakozások egyszerű vezetékezést tesznek lehetővé. A 3RT2 kontaktorok klímaállóak, világszerte jóváhagyottak (pl. IEC és UL/CSA) és IE3/IE4-readyek.
Különböző méretekben és nagy teljesítménytartományban kaphatók AC és DC működéssel. A csavaros csatlakozási technológia mellett a készülékek következetesen rugós csatlakozásokkal is elérhetők a gyors, karbantartást nem igénylő és rezgésmentes csatlakozás érdekében.
A tartozékok széles választéka, mint például a segédkapcsolók, segédkioldók stb., minden mérethez azonos. A rendelkezésre álló összekötő modulok, funkciómodulok és a SIRIUS 3RV29 betápláló rendszer jelentősen csökkenti a huzalozási ráfordítást.
A 3RT2 teljesítménykontaktorok felváltják a jól bevált 3RT1 sorozatot (55 kW-ig).
Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
