Name: Siemens 3RT2348-1AP60 Védő 1 záró, 1 nyitó 690 V Segédérintkezővel 1 db
Brand: Siemens
SKU: 2863664
Availability: BackOrder

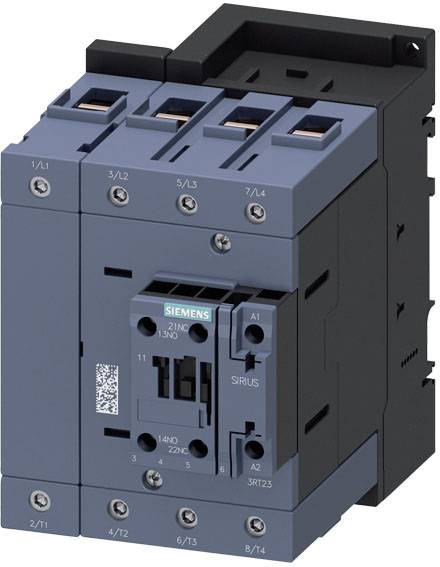

Egy ipari kivitelű elektromos mágneskapcsoló, szürke-fekete színben, csatlakozó kapcsokkal vezérlési alkalmazásokhoz. Termékmegjelölés: 'SIEMENS SIRIUS'.

Egy nyitott vezérlőszekrény drótokat és komponenseket tár fel. A háttérben eső veri egy nagy ablakot, amely gépeket és szerszámokat mutat belülről.

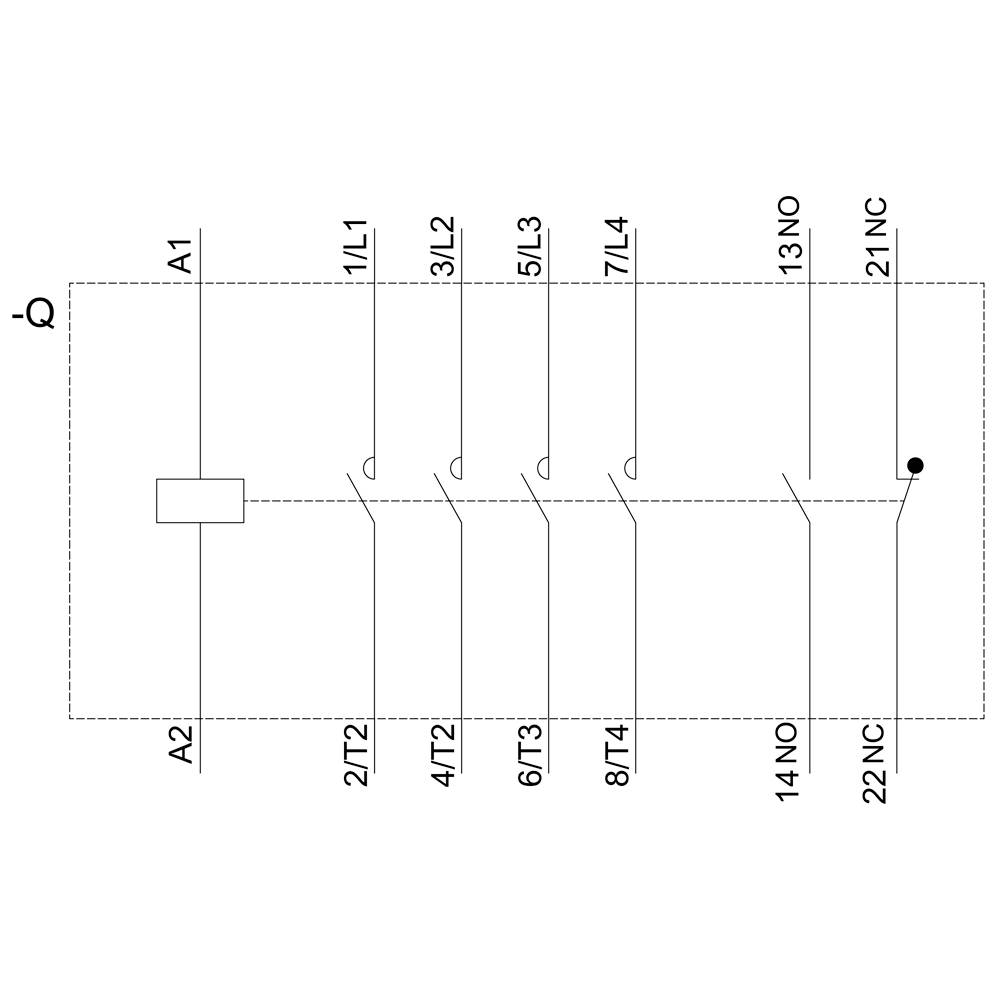

Egy relé kapcsolási rajza, amely bemutatja az A1, A2 és az 1/2-től 13/22-ig terjedő érintkezési pontok közötti kapcsolatokat. A relé tekerccsel és négy váltóérintkezővel rendelkezik.

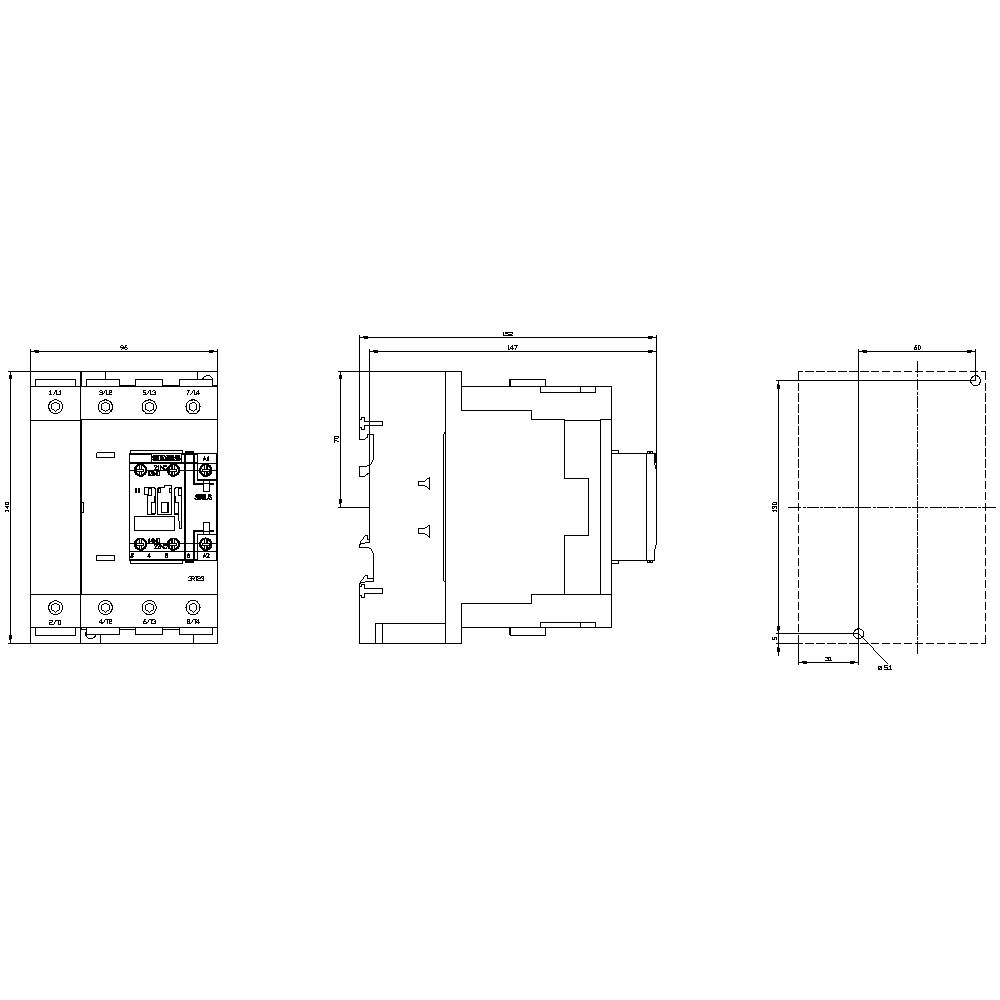

Villamos kapcsoló műszaki rajza elő-, oldal- és felülnézettel, méretezés milliméterben.

1/4

Hasonló kivitel

Termék típus

Védő

Pólusszám

4 pólusú

Névleges feszültség

690 V

Csatlakozó

Csavaros csatlakozó

Gyártói szám

3RT2348-1AP60

Adatlap (PDF)

Szállítás: 11. 13. [P.]

Szám

készlet

Összesen (254 990 Ft / Darab)

254 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

NO érintkezők száma / a mágneskapcsolón / a segédérintkezőkhöz: 1
Kapcsolatfelvételek száma / fő kapcsolattartókhoz: 4
Léptető érintkezők száma / segédérintkezők számára: 1
NO érintkezők száma / segédérintkezőkhöz / csatlakoztatható: 2
NO érintkezők száma / segédérintkezőkhöz / pillanatnyi kapcsolás: 1
Szakítóérintkezők száma / a mágneskapcsolón / a segédérintkezőkhöz: 1
Szakítóérintkezők száma / segédérintkezőkhöz: 1
NC érintkezők száma / segédérintkezőkhöz / csatlakoztatható: 2
NC érintkezők száma / segédérintkezőkhöz / pillanatnyi kapcsolás: 1
Üzemi áram AC-1-en / 400 V-on / 40 °C környezeti hőmérsékleten: 160 A
Csatlakoztatható vezeték-keresztmetszet típusa / AWG vezetékekhez / főérintkezőkhöz: 2x (10 ... 1/0), 1x (10 ... 2)
Csatlakoztatható vezeték-keresztmetszet típusa / AWG vezetékekhez / segédérintkezőkhöz: 2x (20 ... 16), 2x (18... 14)
Telepítési tengerszint feletti magasság / maximum: 2000 m
Sorozatos telepítés: igen
Érintkezés elleni védelem elöl: ujjbiztos elölről függőlegesen érintve
A 3-as szennyezettségi fokú főáramkör szigetelési feszültsége: 690 V
A kontaktor mechanikus élettartama (kapcsolási ciklusai) a hozzá csatlakoztatott segédkapcsoló blokkal / tipikus: 10000000
Tükör érintkező: igen
A főáramkör túlfeszültség-álló feszültsége: 8 kV
Termékbővítő / segédkapcsoló: igen

Termék típus: Védő

Gyártói szám: 3RT2348-1AP60

Beépítési méret: S3

Pólusszám: 4 pólusú

Érintkező típus: 1 záró
1 nyitó

Névleges feszültség: 690 V

Vezérlő feszültség (max.): 240 V/AC

Vezérlő feszültség tartomány: 240 V/AC (max)

Kapcsolási feszültség (max.): 690 V/AC

Tartós áram (max.): 160 A

Alkalmas a következő sorozatokhoz: Siemens Sirius sorozat

Jellemzők: Segédérintkezővel

Szerelés: Csavaros rögzítés
Csappantyús rögzítés
Kalapsín

Csatlakozó: Csavaros csatlakozó

Élettartam (mechanikus): 10000000

Megszólalási idő: 21 ms

Hanyatlási idő: 50 ms

: IP00
IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Szélesség: 96 mm

Magasság: 140 mm

Mélység: 152 mm

Méret: (Sz x Ma x Mé) 96 x 140 x 152 mm

Tartalom: 1 db

RoHS konform: Igen

UKCA: nem jellemző

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Teljesítmény

Pólusszám

Névleges feszültség

Siemens 3RT1355-6AE36 Védő 2 záró, 2 nitó 75000 W 690 V Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:2863517

Szállítás: 11. 25. [Sze.]

Conrad Electronic

75000 W

4 pólusú

690 V

Min.: 1

Többszörös: 1

424 990 Ft^*

Siemens 3RT1355-6AF36 Védő 2 záró, 2 nitó 75000 W 690 V Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:2863519

Szállítás: 12. 7. [H.]

Conrad Electronic

75000 W

4 pólusú

690 V

Min.: 1

Többszörös: 1

424 990 Ft^*

Siemens 3RT1355-6AP36 Védő 2 záró, 2 nitó 75000 W 690 V Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:2863521

Szállítás: 11. 13. [P.]

Conrad Electronic

75000 W

4 pólusú

690 V

Min.: 1

Többszörös: 1

386 990 Ft^*

Siemens 3RT1355-6AR36 Védő 2 záró, 2 nitó 75000 W 690 V Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:2863523

Szállítás: 12. 7. [H.]

Conrad Electronic

75000 W

4 pólusú

690 V

Min.: 1

Többszörös: 1

424 990 Ft^*

Siemens 3RT1363-6AE36 Védő 2 záró, 2 nitó 90000 W 1000 V Segédérintkezővel Alkalmas a következő márkához (relé): Siemens darab 1 db

Rendelési szám:2863524

Szállítás: 11. 25. [Sze.]

Conrad Electronic

90000 W

4 pólusú

1000 V

Min.: 1

Többszörös: 1

608 990 Ft^*

Siemens 3RT1363-6AF36 Védő 2 záró, 2 nitó 90000 W 1000 V Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:2863525

Szállítás: 12. 7. [H.]

Conrad Electronic

90000 W

4 pólusú

1000 V

Min.: 1

Többszörös: 1

608 990 Ft^*

Siemens 3RT1363-6AP36 Védő 2 záró, 2 nitó 90000 W 1000 V Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:2863526

Szállítás: 11. 13. [P.]

Conrad Electronic

90000 W

4 pólusú

1000 V

Min.: 1

Többszörös: 1

608 990 Ft^*

Siemens 3RT1363-6AR36 Védő 2 záró, 2 nitó 90000 W 1000 V Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:2863527

Szállítás: 11. 25. [Sze.]

Conrad Electronic

90000 W

4 pólusú

1000 V

Min.: 1

Többszörös: 1

608 990 Ft^*

Siemens 3RT1364-6AE36 Védő 2 záró, 2 nitó 110000 W 1000 V Segédérintkezővel Alkalmas a következő márkához (relé): Siemens darab 1 db

Rendelési szám:2863528

Szállítás: 11. 6. [P.]

70 készletConrad Electronic

110000 W

4 pólusú

1000 V

Min.: 1

Többszörös: 1

902 990 Ft^*

Siemens 3RT1364-6AF36 Védő 2 záró, 2 nitó 110000 W 1000 V Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:2863529

Szállítás: 12. 7. [H.]

Conrad Electronic

110000 W

4 pólusú

1000 V

Min.: 1

Többszörös: 1

902 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 2863664 Siemens 3RT2348-1AP60 Védő 1 záró, 1 nyitó 690 V Segédérintkezővel 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2863664 Siemens 3RT2348-1AP60 Védő 1 záró, 1 nyitó 690 V Segédérintkezővel 1 db

Leírás

Kontaktor AC-1, 160 A, 400 V / 40 °C, 4 pólusú, AC 220 V, 50 Hz / 240 V, 60 Hz, segédérintkezők: 1 NO + 1 NC, csavaros csatlakozású SIRIUS 3RT23 kontaktor ellenállásos terhelések kapcsolásához .
A 3RT23 kontaktorok a SIRIUS moduláris rendszer részét képezik a tökéletesen illeszkedő termékekkel. Lenyűgöznek nagy teljesítményükkel, amelyek kompakt kialakítással és nagy érintkezési megbízhatósággal párosulnak. Különféle módon kombinálhatók a rakományadagoló más alkatrészeivel. Számos eszközkombinációt gyárilag tesztelnek. A kontaktorok optimális csatlakozást biztosítanak a vezérlőhöz minden alkalmazáshoz (párhuzamosan, ASi-n vagy IO-Link-en keresztül). Az integrált segédkapcsolók csökkentik a szerkezet bonyolultságát. Az elülső csatlakozások egyszerű vezetékezést tesznek lehetővé. A 3RT23 kontaktorok klímaállóak és világszerte jóváhagyottak (pl. IEC és UL/CSA).
Különböző méretekben és nagy teljesítménytartományban kaphatók AC és DC működéssel. A csavaros csatlakozási technológia mellett a készülékek folyamatosan rugós csatlakozásokkal is elérhetők a gyors, karbantartást nem igénylő és rezgésmentes csatlakozás érdekében.
A kiegészítők széles választéka, mint például a segédkapcsolók, segédkioldók stb., minden mérethez azonos.
Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
