Name: Siemens 3RT2544-1AP00 Védő 2 záró, 2 nitó 59 kW Segédérintkezővel Alkalmas a következő márkához (relé): Siemens darab 1
Brand: Siemens
SKU: 2863672
Availability: BackOrder

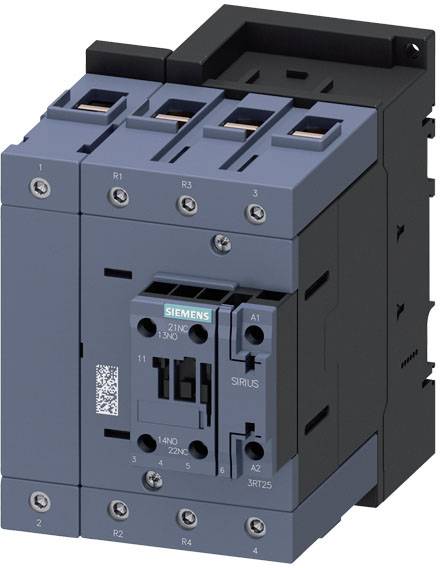

Siemens márkájú, SIRIUS típusú elektromos mágneskapcsoló, téglalap alakú, kék házban, több kábel csatlakoztatására alkalmas csatlakozókkal.

Betekintés egy ipari helyiségbe, baloldalt egy nyitott kapcsolószekrénnyel és jobboldalt egy nedves üvegfallal, amely elválasztja a gépeket.

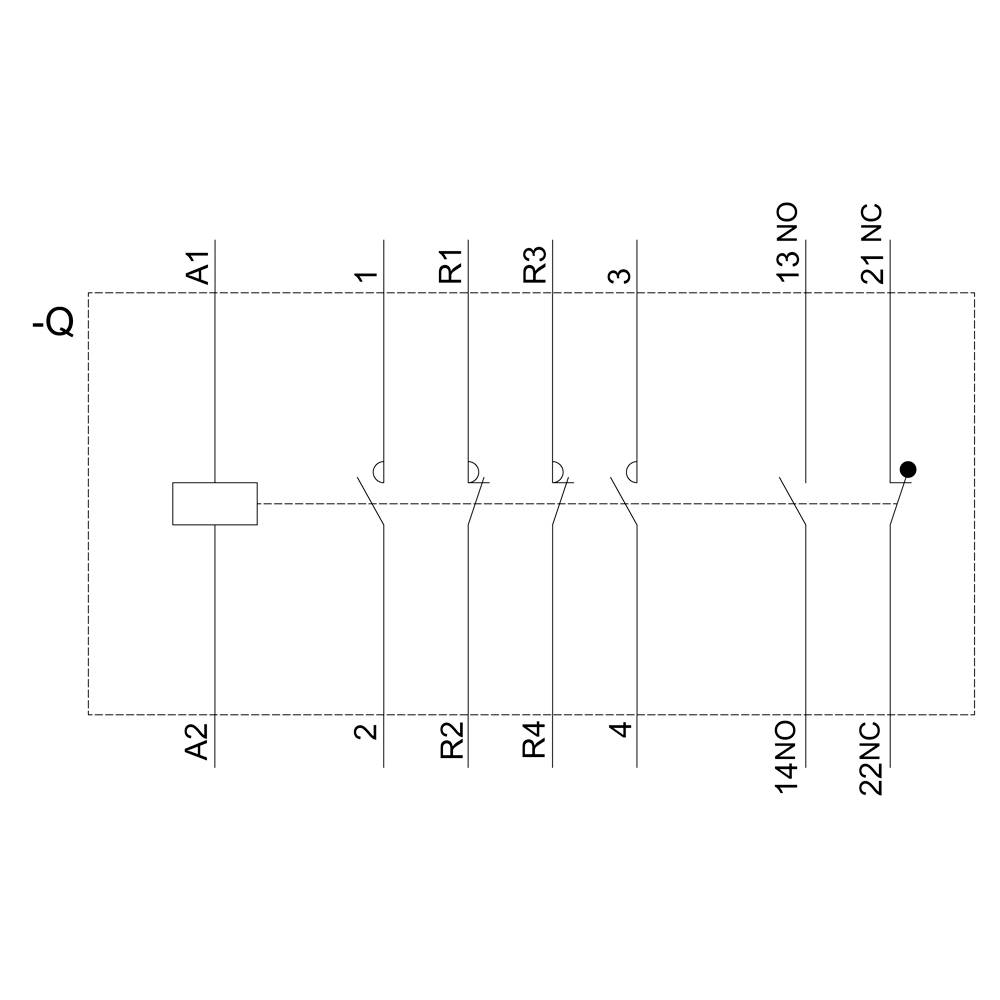

Négykapcsolós relé kapcsolási rajza. Feliratok: A1, A2, R1, R2, R3, R4, 14 NO, 22 NC, 21 NC, 13 NO.

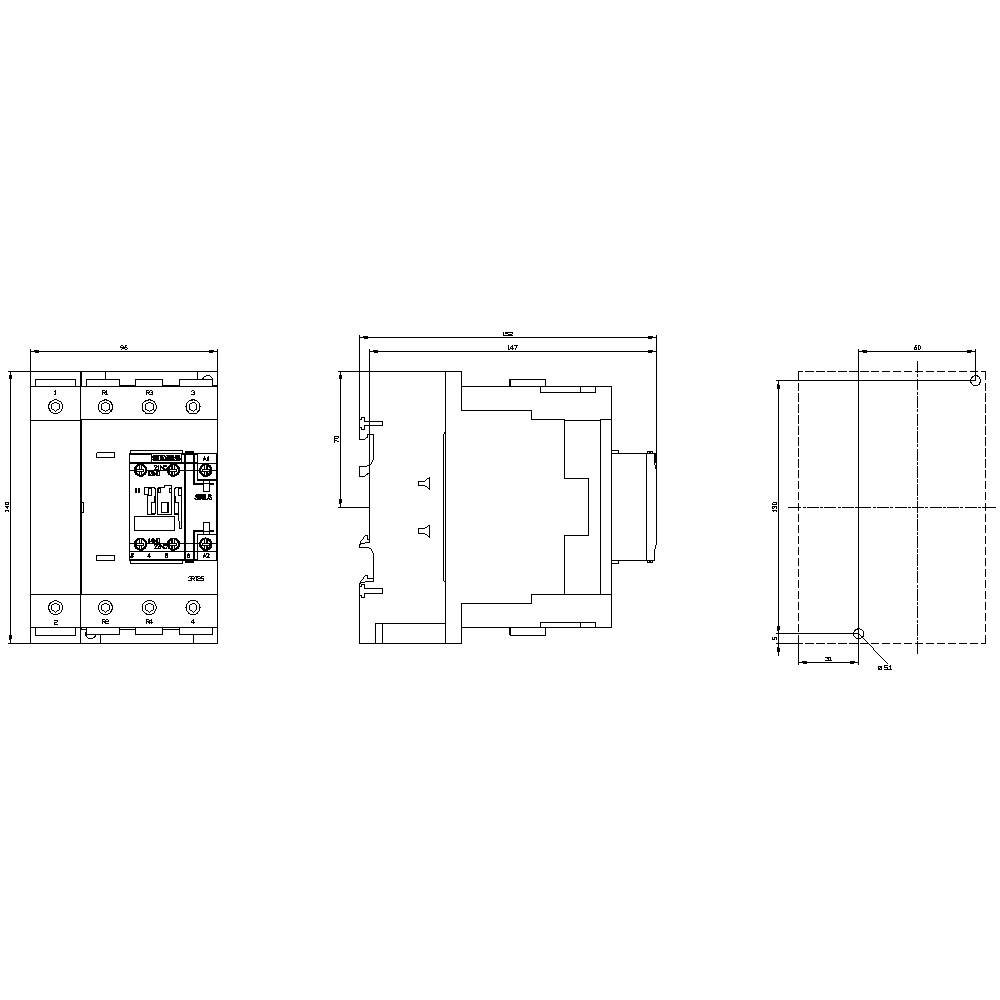

Egy elektromos készülék műszaki rajza elölnézeti, oldalnézeti és felülnézeti ábrázolással. A méreteket és a belső komponenseket részletesen mutatja.

1/4

Hasonló kivitel

Termék típus

Védő

Pólusszám

4 pólusú

Teljesítmény

59 kW

Csatlakozó

Csavaros csatlakozó

Csomagolás

darab

Adatlap (PDF)

Szállítás: 11. 13. [P.]

Szám

készlet

Összesen (130 990 Ft / Darab)

130 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Kapcsolatfelvételek száma / fő kapcsolattartókhoz: 2
NO érintkezők száma / segédérintkezőkhöz / pillanatnyi kapcsolás: 1
Nyitók száma / fő érintkezőkhöz: 2
NC érintkezők száma / segédérintkezőkhöz / pillanatnyi kapcsolás: 1
Üzemi áram AC-1-en / 690 V-ig / 40 °C környezeti hőmérsékleten: 100 A
Csatlakoztatható vezeték-keresztmetszet típusa / AWG vezetékekhez / főérintkezőkhöz: 2x (10 ... 1/0), 1x (10 ... 2)
Csatlakoztatható vezeték-keresztmetszet típusa / AWG vezetékekhez / segédérintkezőkhöz: 2x (20 ... 16), 2x (18... 14)
Telepítési tengerszint feletti magasság / maximum: 2000 m
Sorozatos telepítés: igen
Érintkezés elleni védelem elöl: ujjbiztos elölről függőlegesen érintve
A 3-as szennyezettségi fokú főáramkör szigetelési feszültsége: 690 V
A kontaktor mechanikus élettartama (kapcsolási ciklusai) csatlakoztatott elektronikával kompatibilis segédkapcsoló blokkal / tipikus: 5 000 000
A kontaktor mechanikus élettartama (kapcsolási ciklusai) a hozzá csatlakoztatott segédkapcsoló blokkal / tipikus: 10000000
Tükör érintkező: igen
A főáramkör túlfeszültség-álló feszültsége: 8 kV
Maximális megengedett feszültség a biztonságos szétválasztáshoz / a tekercs és a főérintkezők között: 690 V
Termékbővítő / segédkapcsoló: igen

Csomagolás: darab

Termék típus: Védő

Gyártói szám: 3RT2544-1AP00

Beépítési méret: S3

Pólusszám: 4 pólusú

Érintkező típus: 2 záró
2 nitó

Segédérintkező típus: 1 záró

Vezérlő feszültség (min.): 230 V/AC

Vezérlő feszültség (max.): 230 V/AC

Vezérlő feszültség tartomány: 230 - 230 V/AC

Kapcsolási feszültség (max.): 690 V/AC

Tartós áram (max.): 100 A

: 59 kW

Alkalmas márka: Siemens

Alkalmas a következő sorozatokhoz: Siemens Sirius sorozat

Jellemzők: Segédérintkezővel

Szerelés: Csavaros rögzítés
Csappantyús rögzítés
Kalapsín

Csatlakozó: Csavaros csatlakozó

Élettartam (mechanikus): 10000000

Megszólalási idő: 20 ms

Hanyatlási idő: 25 ms

: IP00
IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Szélesség: 70 mm

Magasság: 140 mm

Mélység: 152 mm

Méret: (Sz x Ma x Mé) 70 x 140 x 152 mm

Tartalom: 1 db

RoHS konform: Igen

UKCA: Igen

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Teljesítmény

Pólusszám

Névleges feszültség

Siemens 3RT1355-6AE36 Védő 2 záró, 2 nitó 75000 W 690 V Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:2863517

Szállítás: 11. 25. [Sze.]

Conrad Electronic

75000 W

4 pólusú

690 V

Min.: 1

Többszörös: 1

424 990 Ft^*

Siemens 3RT1355-6AF36 Védő 2 záró, 2 nitó 75000 W 690 V Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:2863519

Szállítás: 12. 7. [H.]

Conrad Electronic

75000 W

4 pólusú

690 V

Min.: 1

Többszörös: 1

424 990 Ft^*

Siemens 3RT1355-6AP36 Védő 2 záró, 2 nitó 75000 W 690 V Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:2863521

Szállítás: 11. 13. [P.]

Conrad Electronic

75000 W

4 pólusú

690 V

Min.: 1

Többszörös: 1

386 990 Ft^*

Siemens 3RT1355-6AR36 Védő 2 záró, 2 nitó 75000 W 690 V Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:2863523

Szállítás: 12. 7. [H.]

Conrad Electronic

75000 W

4 pólusú

690 V

Min.: 1

Többszörös: 1

424 990 Ft^*

Siemens 3RT1363-6AE36 Védő 2 záró, 2 nitó 90000 W 1000 V Segédérintkezővel Alkalmas a következő márkához (relé): Siemens darab 1 db

Rendelési szám:2863524

Szállítás: 11. 25. [Sze.]

Conrad Electronic

90000 W

4 pólusú

1000 V

Min.: 1

Többszörös: 1

608 990 Ft^*

Siemens 3RT1363-6AF36 Védő 2 záró, 2 nitó 90000 W 1000 V Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:2863525

Szállítás: 12. 7. [H.]

Conrad Electronic

90000 W

4 pólusú

1000 V

Min.: 1

Többszörös: 1

608 990 Ft^*

Siemens 3RT1363-6AP36 Védő 2 záró, 2 nitó 90000 W 1000 V Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:2863526

Szállítás: 11. 13. [P.]

Conrad Electronic

90000 W

4 pólusú

1000 V

Min.: 1

Többszörös: 1

608 990 Ft^*

Siemens 3RT1363-6AR36 Védő 2 záró, 2 nitó 90000 W 1000 V Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:2863527

Szállítás: 11. 25. [Sze.]

Conrad Electronic

90000 W

4 pólusú

1000 V

Min.: 1

Többszörös: 1

608 990 Ft^*

Siemens 3RT1364-6AE36 Védő 2 záró, 2 nitó 110000 W 1000 V Segédérintkezővel Alkalmas a következő márkához (relé): Siemens darab 1 db

Rendelési szám:2863528

Szállítás: 11. 6. [P.]

70 készletConrad Electronic

110000 W

4 pólusú

1000 V

Min.: 1

Többszörös: 1

902 990 Ft^*

Siemens 3RT1364-6AF36 Védő 2 záró, 2 nitó 110000 W 1000 V Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:2863529

Szállítás: 12. 7. [H.]

Conrad Electronic

110000 W

4 pólusú

1000 V

Min.: 1

Többszörös: 1

902 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 2863672 Siemens 3RT2544-1AP00 Védő 2 záró, 2 nitó 59 kW Segédérintkezővel Alkalmas a következő márkához (relé): Siemens darab 1

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2863672 Siemens 3RT2544-1AP00 Védő 2 záró, 2 nitó 59 kW Segédérintkezővel Alkalmas a következő márkához (relé): Siemens darab 1

Leírás

Tápkontaktor, AC-3e/AC-3, 65 A, 30 kW / 400 V, 4 pólusú, 230 V AC, 50 Hz, főérintkezők: 2 NO + 2 NC, segédérintkezők: 1 NO + 1 NC, csavaros csatlakozás SIRIUS 3RT25 kontaktor emelőmotorok pólusainak cseréjéhez vagy két külön terhelés kapcsolásához.
A 3RT25 kontaktorok a SIRIUS moduláris rendszer részét képezik, a hozzá tökéletesen illeszkedő termékekkel. Lenyűgöznek nagy teljesítményükkel, amelyek kompakt kialakítással és nagy érintkezési megbízhatósággal párosulnak. Különféle módon kombinálhatók a rakományadagoló más alkatrészeivel. Számos eszközkombinációt gyárilag tesztelnek. A kontaktorok optimális csatlakozást biztosítanak a vezérlőhöz minden alkalmazáshoz (párhuzamosan, ASi-n vagy IO-Link-en keresztül). Az integrált segédkapcsolók csökkentik a szerkezet bonyolultságát. Az elülső csatlakozások egyszerű vezetékezést tesznek lehetővé. A 3RT25 kontaktorok klímaállóak és világszerte jóváhagyottak (pl. IEC és UL/CSA).
Különböző méretekben és nagy teljesítménytartományban kaphatók AC és DC működéssel. A csavaros csatlakozási technológia mellett a készülékek következetesen rugós csatlakozásokkal is elérhetők a gyors, karbantartást nem igénylő és rezgésmentes csatlakozás érdekében.
A tartozékok széles választéka, mint például a segédkapcsolók, segédkioldók stb., minden mérethez azonos.
Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
