Siemens 3RT2645-1AP05 Kondenzátor védelem 3 záró 296 VA Segédérintkezővel Alkalmas a következő márkához (relé): Siemens

EAN:
Gyártól szám:
Rendelési szám:

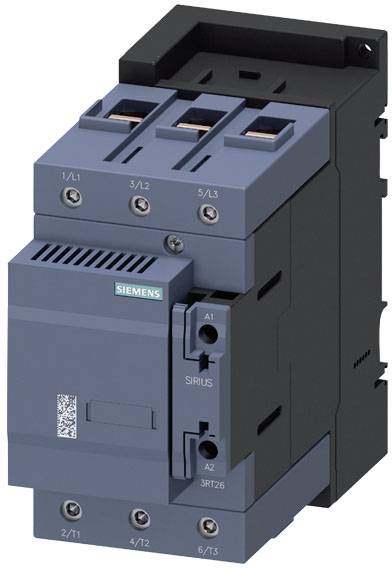

Egy Siemens elektromos kontaktor, 'Sirius' modell, amelyet tipikusan ipari alkalmazásokban használnak motorvezérlésre.
Egy nyitott kapcsolószekrény kábelekkel és vezérlőegységekkel egy esőtől nedves ablak mellett, amelyen keresztül egy ipari gép látható.

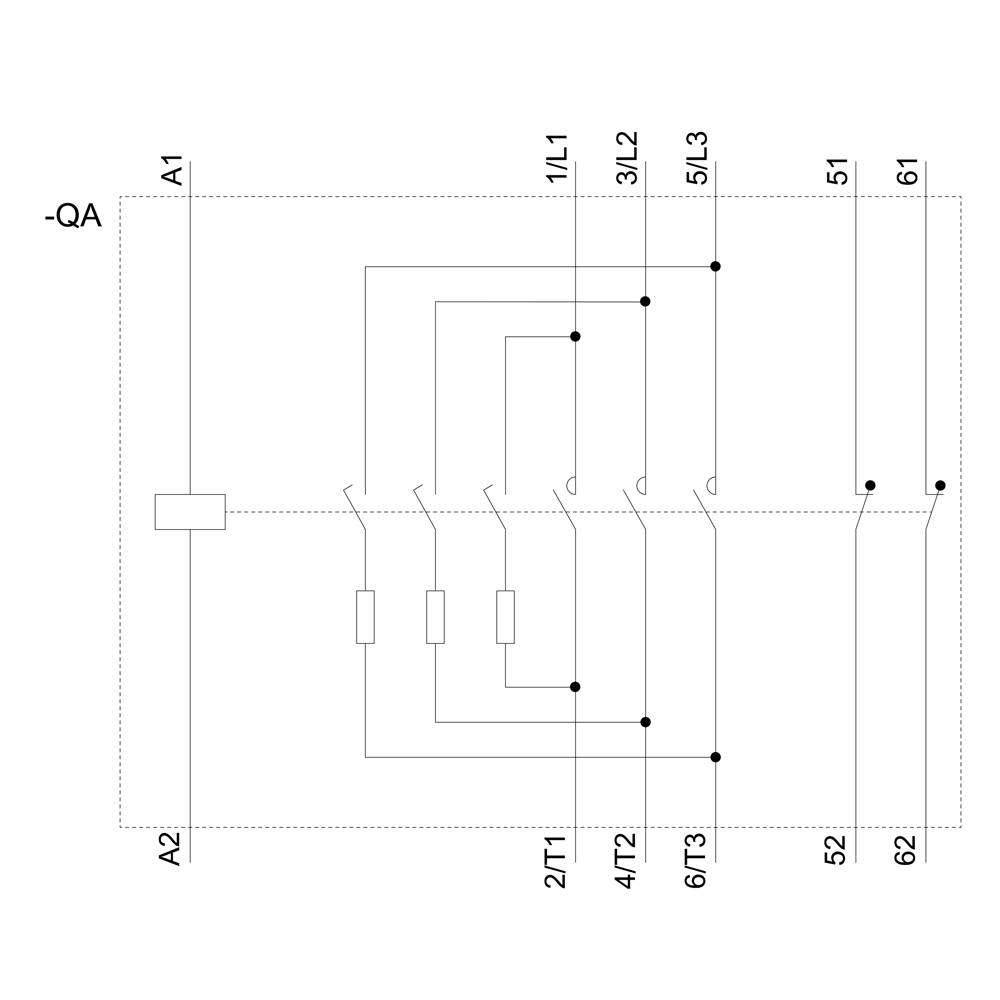

Egy elektromos kapcsolási rajz műszaki ábrázolása, amelyen azonosítva vannak a következő csatlakozók: A1, A2, 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3, 51, 52, 61 és 62.

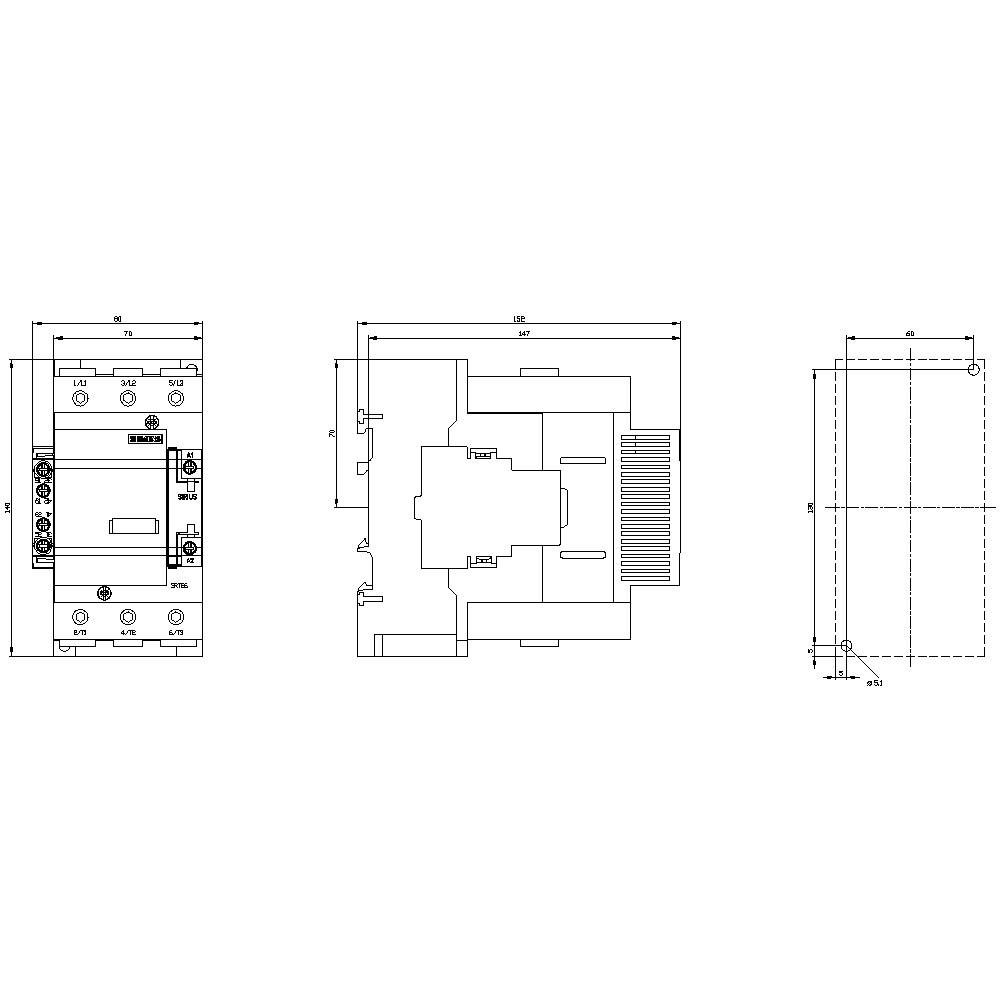

Műszaki rajz egy elektromos kapcsoló elő-, oldal- és felülnézeti ábrázolásával. A méreteket és elrendezési részleteket részletesen bemutatja.
1/4
Hasonló kivitel
Termék típus
Kondenzátor védelem
Pólusszám
3 pólusú
Teljesítmény
296 VA
Csatlakozó
Csavaros csatlakozó
Csomagolás
darab
Adatlap (PDF)
Szállítás: 11. 16. [H.]
Szám
Összesen (215 990 Ft / Darab)
215 990 Ft
prav.tax.untaxed ÁFÁ-val
+ 1700Ft
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
További szállítási költségek nélkül
14 napos visszavételi garancia
Jogellenes tartalom bejelentése

Műszaki adatok

  • NC érintkezők száma / segédérintkezőkhöz / csatlakoztatható: 1
  • Beépítési magasság / tengerszint felett / maximum: 2000 m
  • A biztosítékcsatlakozó változata / a főáramkör rövidzárlat elleni védelmére / 1-es koordinációs típussal / szükséges: gG: 250 A (690 V, 50 kA)
  • A biztosítékcsatlakozó kivitele / a segédkapcsoló rövidzárlat elleni védelmére / szükséges: gG: 10 A (500 V, 1 kA)
  • Érintésvédelem / előlapon: elölről függőlegesen érintve ujjbiztos
  • Beépítési helyzet: függőleges szerelési szinttel +/-180°-ban elforgatható, függőleges szerelési szinttel +/- 22,5°-kal előre és hátra dönthető
  • Kapcsolási frekvencia / AC-6b-nél / 230 V-nál / maximum [1/h]: 200
  • Kapcsolási frekvencia / AC-6b-nél / 240 V-nál / maximum [1/h]: 200
  • Kapcsolási frekvencia / AC-6b-nél / 400 V-nál / maximum [1/h]: 100
  • Kapcsolási frekvencia / AC-6b-nél / 480 V-nál / maximum [1/h]: 60
  • Kapcsolási frekvencia / AC-6b-nél / 500 V-nál / maximum [1/h]: 60
  • Kapcsolási frekvencia / AC-6b-nél / 600 V-nál / maximum [1/h]: 40
  • Kapcsolási frekvencia / AC-6b-nél / 690 V-nál / maximum [1/h]: 40
  • Kapcsolási frekvencia / AC-6b-nél / 1000 V-nál / maximum [1/h]: 40
  • Termékbővítő / segédkapcsoló: igen
  • Alkalmazási terület: kapacitív terhelések kapcsolására, pl. kondenzátor bankok vagy konverterek
  • Látszólagos behúzási teljesítmény / a mágnestekercs / váltóáramnál: 296 VA
  • Látszólagos leállítási teljesítmény / a mágnestekercs / váltóáramnál: 19 VA
  • Maximális megengedett feszültség a biztonságos szétválasztáshoz / a tekercs és a főérintkezők között: 400 V
  • A csatlakozókapocs IP / védettségi fokozata: IP00
  • Csatlakoztatható vezeték-keresztmetszet típusa / AWG vezetékekhez / főérintkezőkhöz: 2x (8 ... 3/0), 1x (6... 3/0
  • Csatlakoztatható vezeték-keresztmetszet típusa / AWG vezetékekhez / segédérintkezőkhöz: 2x (20 ... 16), 2x (18... 14), 2 x 12
  • Csatlakoztatható vezeték-keresztmetszet típusa / főérintkezőkhöz / tömör: 2x (10 ... 16 mm²)
  • Csatlakoztatható vezeték keresztmetszete / főérintkezőkhöz / tömör / minimum: 10 mm²
  • Csatlakoztatható vezeték keresztmetszete / főérintkezőkhöz / tömör / maximum: 16 mm²
  • Csatlakoztatható vezeték-keresztmetszet típusa / főérintkezőkhöz / tömör vagy sodrott: 2x (10 ... 70 mm²), 1x (10 ... 70 mm²)
  • Csatlakoztatható vezeték keresztmetszete / főérintkezőkhöz / sodrott / minimum: 10 mm²
  • Csatlakoztatható vezeték keresztmetszete / főérintkezőkhöz / sodrott / maximum: 70 mm²
  • Csatlakoztatható vezeték-keresztmetszet típusa / főérintkezőkhöz / finomszálú / magvégmegmunkálással: 2x (10 ... 50 mm²)
  • Csatlakoztatható vezeték-keresztmetszet típusa / segédérintkezőkhöz / tömör: 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), 2x 4 mm²
  • Csatlakoztatható vezeték-keresztmetszet típusa / segédérintkezőkhöz / tömör vagy sodrott: 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), 2x 4 mm²
  • Csatlakoztatható vezeték-keresztmetszet típusa / segédérintkezőkhöz / finomszálú / magvégmegmunkálással: 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
Csomagolás

darab

Termék típus

Kondenzátor védelem

Gyártói szám

3RT2645-1AP05

Beépítési méret

S3

Pólusszám

3 pólusú

Érintkező típus

3 záró

Segédérintkező típus

1 záró

2 nitó

Vezérlő feszültség (min.)

230 V/AC

Vezérlő feszültség (max.)

230 V/AC

Vezérlő feszültség tartomány

230 - 230 V/AC

Kapcsolási feszültség (min.)

230 V/AC

Kapcsolási feszültség (max.)

1000 V/AC

296 VA

Alkalmas márka

Siemens

Alkalmas a következő sorozatokhoz

Siemens Sirius sorozat

Jellemzők

Segédérintkezővel

Szerelés

Csavaros rögzítés

Csappantyús rögzítés

Csatlakozó

Csavaros csatlakozó

Élettartam (elektromos)

200 000

Élettartam (mechanikus)

3000000

Megszólalási idő

20 ms

Hanyatlási idő

25 ms

IP00

Hőmérséklet (min.)

-25 °C

Hőmérséklet (max.)

+60 °C

Szélesség

80 mm

Magasság

140 mm

Mélység

152 mm

Méret

(Sz x Ma x Mé) 80 x 140 x 152 mm

Tartalom

1 db

RoHS konform

Igen

UKCA

nem jellemző

Dokumentumok és letöltések

Adatlap

Adatlap 2862401 Siemens 3RT2645-1AP05 Kondenzátor védelem 3 záró 296 VA Segédérintkezővel Alkalmas a következő márkához (relé): Siemens

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2862401 Siemens 3RT2645-1AP05 Kondenzátor védelem 3 záró 296 VA Segédérintkezővel Alkalmas a következő márkához (relé): Siemens

Leírás

Kondenzátor mágneskapcsoló, AC-6b 75 kVAr, / 400 V, 3 pólusú, AC 230 V, 50 Hz, segédérintkezők: 2 NC, csavaros csatlakozás SIRIUS 3RT26 kondenzátor kontaktor kapacitív terhelések, pl. kondenzátor bankok vagy konverterek kapcsolásához.
A 3RT26 kondenzátoros kontaktorok a SIRIUS moduláris rendszer részét képezik a tökéletesen illeszkedő termékekkel. Hagyományos hajtásokat kínálnak AC és DC működéshez, valamint elektronikus hajtásokat AC/DC működéssel. Lenyűgöznek nagy teljesítményükkel, amelyek kompakt kialakítással és nagy érintkezési megbízhatósággal párosulnak. Különféle módon kombinálhatók a rakományadagoló más alkatrészeivel. Számos eszközkombinációt gyárilag tesztelnek. Az integrált segédkapcsolók csökkentik a szerkezet bonyolultságát. Az elülső csatlakozások egyszerű vezetékezést tesznek lehetővé. A 3RT26 kondenzátor kontaktorok klímaállóak és világszerte jóváhagyottak (pl. IEC és UL/CSA).
Különböző méretekben és nagy teljesítménytartományban kaphatók AC és DC üzemben csavaros csatlakozási technológiával.
A tartozékok széles választéka minden mérethez azonos.
A 3RT26 kondenzátor mágneskapcsolók helyettesítik a 3RT16 kondenzátor kontaktorokat.
Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
