Name: Siemens 3TG1001-1AG2 Motorvédő 3 záró, 1 nyitó 4 kW Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 10 d
Brand: Siemens
SKU: 2863685
Availability: BackOrder

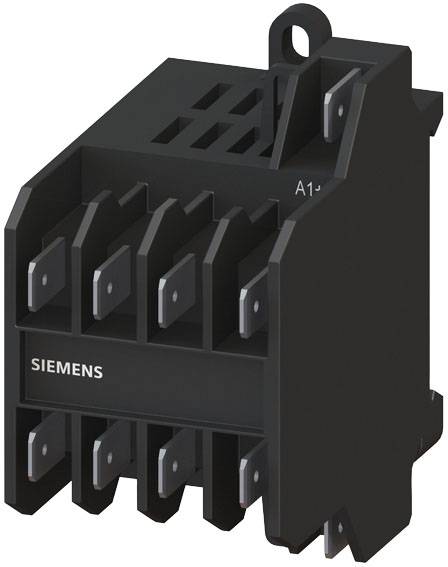

Siemens fekete elektromos kontaktor több csatlakozókapoccsal és 'A1+' felirattal. Készülékcsatlakozó vezérléshez.

Elektromos kapcsolószekrény különböző komponensekkel, huzalozással és kapcsolókkal. Jobb felső sarokban egy háromszínű jelzőtorony világít.

Egy elektromos eszköz kapcsolási rajza A1, A2, L1, L2, L3, T1, T2, T3, 21 és 22 csatlakozókkal; bemutatja az áramköröket és a kapcsolódásokat.

Egy elektromos komponens kapcsolási rajza a következő méretekkel: szélesség 36 mm, magasság 62 mm, mélység 58,7 mm. Műszaki részleteket mutat.

1/4

Hasonló kivitel

Termék típus

Motorvédő

Pólusszám

4 pólusú

Teljesítmény

4 kW

Csatlakozó

Laposdugó

Gyártói szám

3TG1001-1AG2

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 18. [Sze.]

Szám (csomagméret 10 db)

készlet

Összesen (130 990 Ft / Darab)

130 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Kapcsolatfelvételek száma / fő kapcsolattartókhoz: 3
Szakítóérintkezők száma / segédérintkezőkhöz: 1
Üzemi áram AC-1 / 400 V-on: 16 A
Üzemi áram AC-3-on / 400 V-on: 8,4 A
Sorozatos telepítés: igen

Termék típus: Motorvédő

Gyártói szám: 3TG1001-1AG2

Pólusszám: 4 pólusú

Érintkező típus: 3 záró
1 nyitó

Segédérintkező típus: 1 nyitó

Vezérlő feszültség (min.): 110 V/AC

Vezérlő feszültség (max.): 110 V/AC

Vezérlő feszültség tartomány: 110 - 110 V/AC

Kapcsolási feszültség (max.): 400 V/AC

Tartós áram (max.): 16 A

: 4 kW

Alkalmas márka: Siemens

Alkalmas a következő sorozatokhoz: Siemens Sirius sorozat

Jellemzők: Segédérintkezővel

Szerelés: Csavaros rögzítés
Csappantyús rögzítés
Kalapsín

Csatlakozó: Laposdugó

: IP00

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +55 °C

Szélesség: 36 mm

Magasság: 62 mm

Mélység: 61 mm

Méret: (Sz x Ma x Mé) 36 x 62 x 61 mm

Tartalom: 10 db

RoHS konform: Igen

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 2863685 Siemens 3TG1001-1AG2 Motorvédő 3 záró, 1 nyitó 4 kW Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 10 d

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2863685 Siemens 3TG1001-1AG2 Motorvédő 3 záró, 1 nyitó 4 kW Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 10 d

Leírás

Táprelé, AC-3e/AC-3, 8,4 A, 4 kW / 400 V, 3 pólusú, AC 110 V, 45-450 Hz, segédérintkezők: 1 NC, penge sorkapocs csatlakozás 6,3 x 0,8 mm SIRIUS 3TG10 miniatűr kontaktorhoz vezérlőjelek kapcsolása a vezérlőáramkörben, például háztartási készülékeknél, emelőknél vagy a telepítési területen.
A 3TG10 kis kontaktorokat keskeny teljes szélességük jellemzi. Zajmentesen működnek, beépített segédkapcsolóval rendelkeznek, és tetszőleges pozícióban felszerelhetők.
A 3TG10 miniatűr kontaktorok AC vagy DC működéssel, különböző üzemi áramokra, 4 NO érintkezővel vagy 3 NO érintkezővel és egy NC érintkezővel, valamint csavaros vagy lapos csatlakozókkal kaphatók.
Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
