Name: Siemens 3TG1010-1AC2 Motorvédő 4 záró 4 kW Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db
Brand: Siemens
SKU: 2863686
Availability: BackOrder

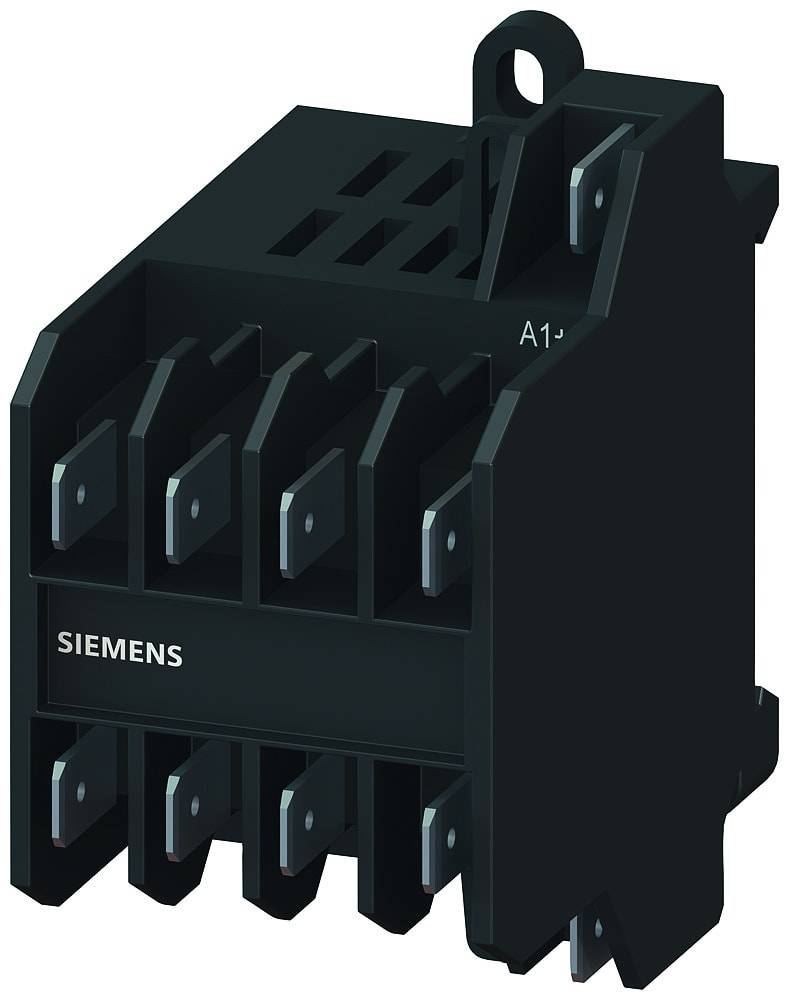

Egy fekete Siemens-mágneskapcsoló elektromos áramkörök vezérléséhez. Láthatóak a csatlakozó kapcsok és egy 'A1+' felirat.

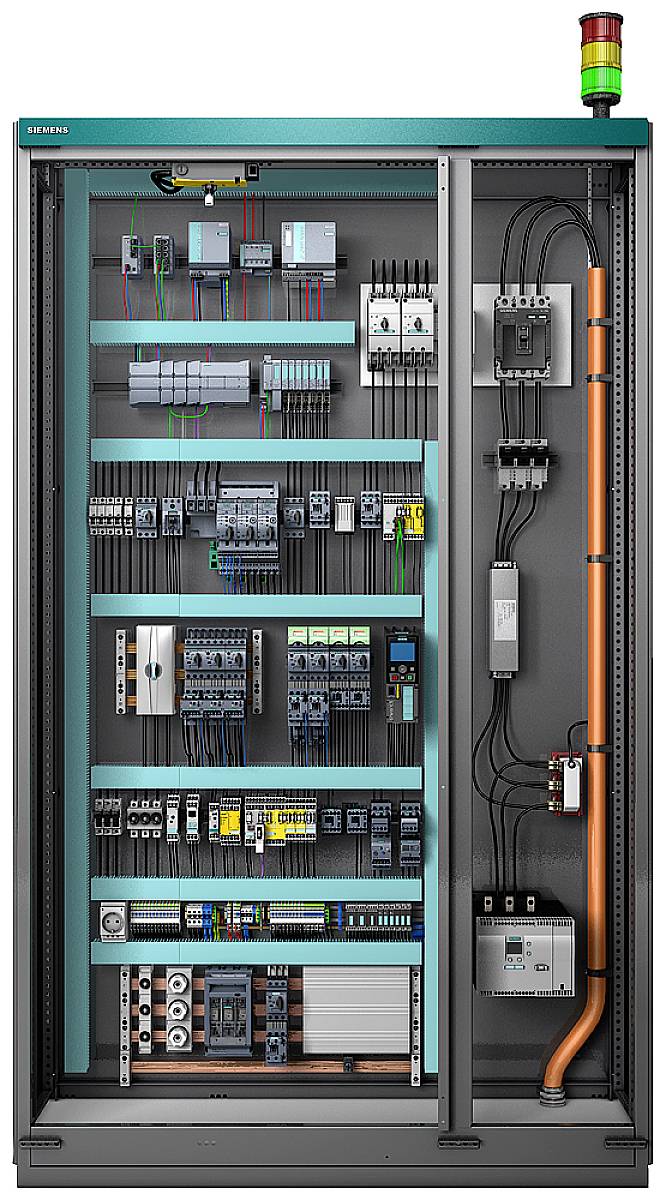

Egy kapcsolószekrény különböző elektronikai alkatrészekkel és kábelekkel. Felül jobbra egy piros, sárga és zöld jelzőlámpa.

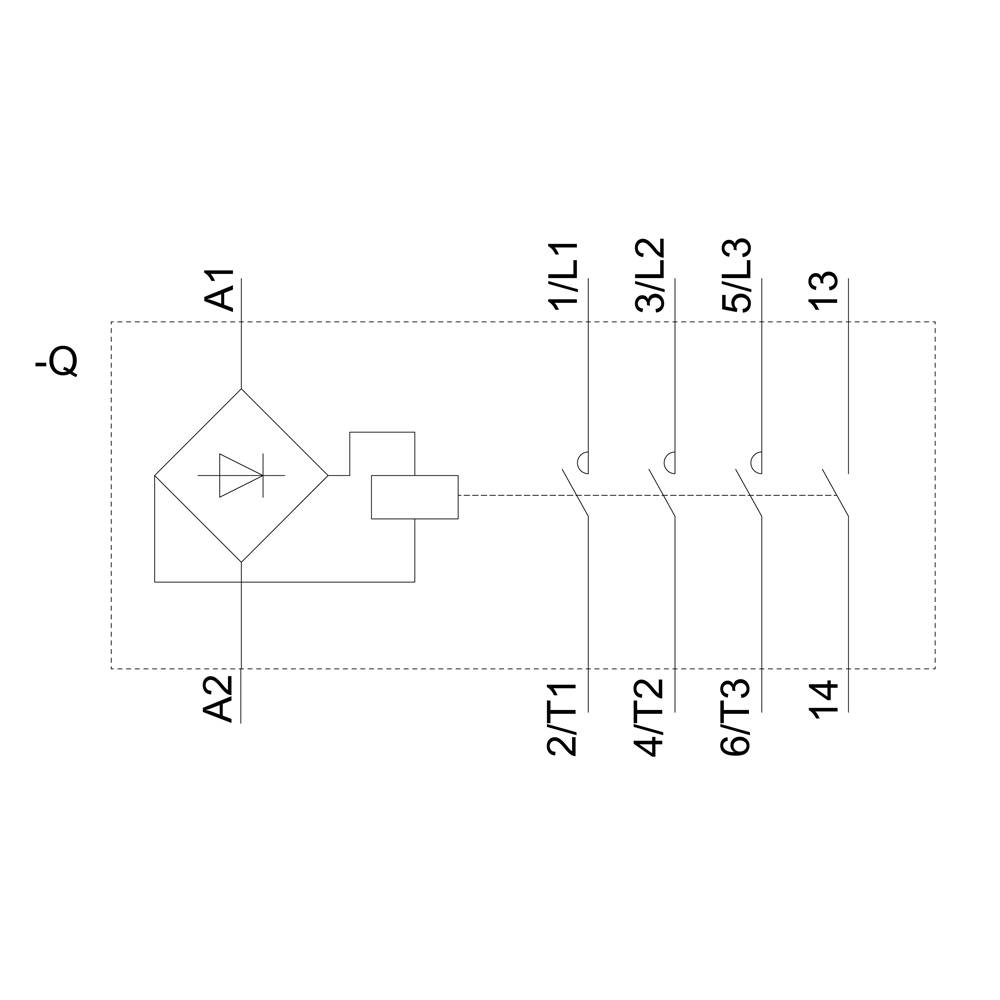

Egy kontaktor vezérlőkör kapcsolási rajza feliratokkal: A1, A2, 1/L1, 2/T1, 3/L2, 4/T2, 5/L3, 6/T3, 13, 14.

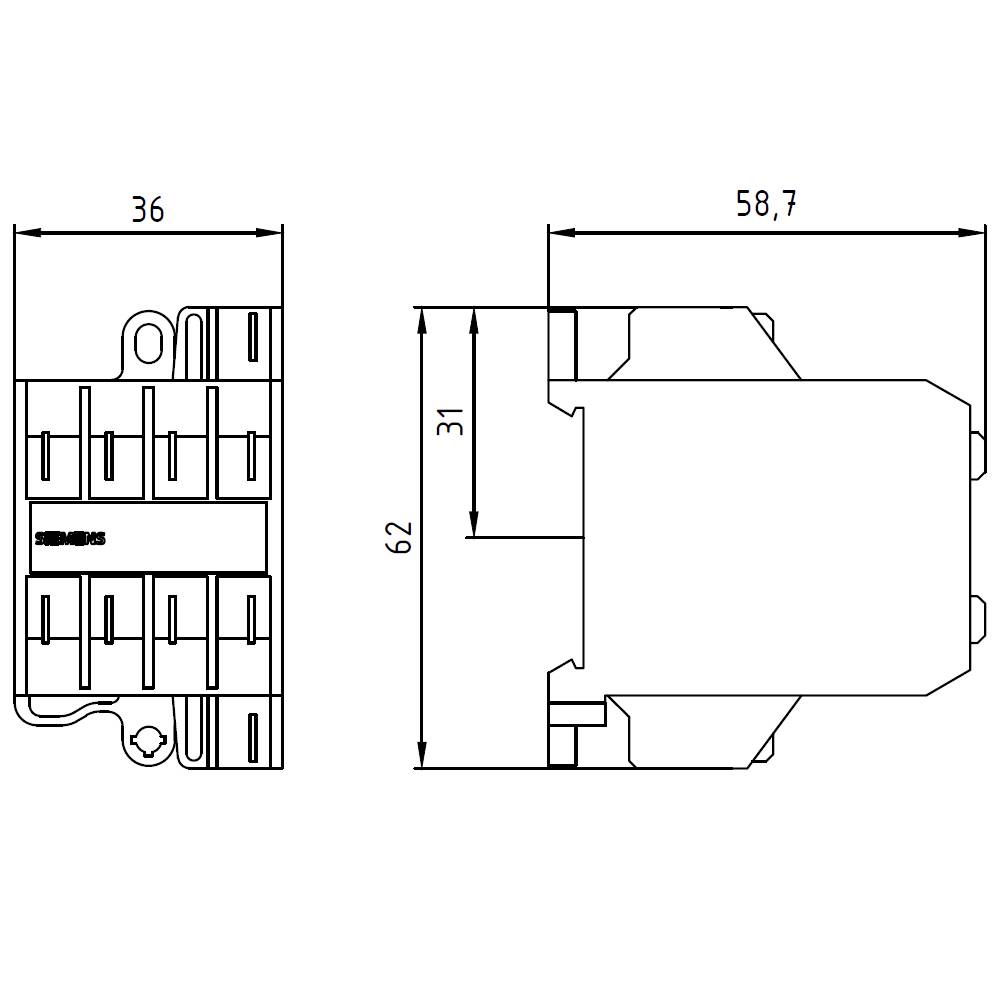

Műszaki rajz egy relééről méretekkel: 36 mm szélesség, 62 mm magasság, 58,7 mm mélység; oldalnézetet és frontális nézetet mutat.

1/4

Hasonló kivitel

Termék típus

Motorvédő

Pólusszám

4 pólusú

Teljesítmény

4 kW

Csatlakozó

Laposdugó

Gyártói szám

3TG1010-1AC2

Adatlap (PDF)

Szállítás: 10. 28. [Sze.]

Szám

készlet

Összesen (130 990 Ft / Darab)

130 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Kapcsolatfelvételek száma / fő kapcsolattartókhoz: 3
Léptető érintkezők száma / segédérintkezők számára: 1
Üzemi áram AC-1 / 400 V-on: 16 A
Üzemi áram AC-3-on / 400 V-on: 8,4 A
Sorozatos telepítés: igen

Termék típus: Motorvédő

Gyártói szám: 3TG1010-1AC2

Pólusszám: 4 pólusú

Érintkező típus: 4 záró

Segédérintkező típus: 1 záró

Vezérlő feszültség (min.): 24 V/AC

Vezérlő feszültség (max.): 24 V/AC

Vezérlő feszültség tartomány: 24 - 24 V/AC

Tartós áram (max.): 16 A

: 4 kW

Alkalmas márka: Siemens

Alkalmas a következő sorozatokhoz: Siemens Sirius sorozat

Jellemzők: Segédérintkezővel

Szerelés: Csavaros rögzítés
Csappantyús rögzítés
Kalapsín

Csatlakozó: Laposdugó

: IP00

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +55 °C

Szélesség: 36 mm

Magasság: 62 mm

Mélység: 60 mm

Méret: (Sz x Ma x Mé) 36 x 62 x 60 mm

Tartalom: 1 db

RoHS konform: Igen

: TRUE

: 4 kW

: 3

: 0

: 1

: 0

: 8.4 A

: 16 A

: 24-24 V

: 24-24 V

: Flat plug-in connection

: AC

: 3.677

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 2863686 Siemens 3TG1010-1AC2 Motorvédő 4 záró 4 kW Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Leírás

Táprelé, AC-3e/AC-3, 8,4 A, 4 kW / 400 V, 3 pólusú, AC 24 V, 45-450 Hz, segédérintkezők: 1 NO, penge sorkapocs csatlakozás 6,3 x 0,8 mm SIRIUS 3TG10 miniatűr kontaktorhoz vezérlőjelek kapcsolása a vezérlőáramkörben, például háztartási készülékeknél, emelőknél vagy a telepítési területen.
A 3TG10 kis kontaktorokat keskeny teljes szélességük jellemzi. Zajmentesen működnek, beépített segédkapcsolóval rendelkeznek, és tetszőleges pozícióban felszerelhetők.
A 3TG10 miniatűr kontaktorok AC vagy DC működéssel, különböző üzemi áramokra, 4 NO érintkezővel vagy 3 NO érintkezővel és egy NC érintkezővel, valamint csavaros vagy lapos csatlakozókkal kaphatók.
Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.
