Siemens 3VA2116-8HN42-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 63 - 160 A Kapcsolási feszültség (max. vásárlása

A Siemens gyártmányú háromfázisú megszakító, amely ipari elektromos telepítésekhez alkalmas, elülső vezérlőelemeket mutat.

Hasonló kivitel

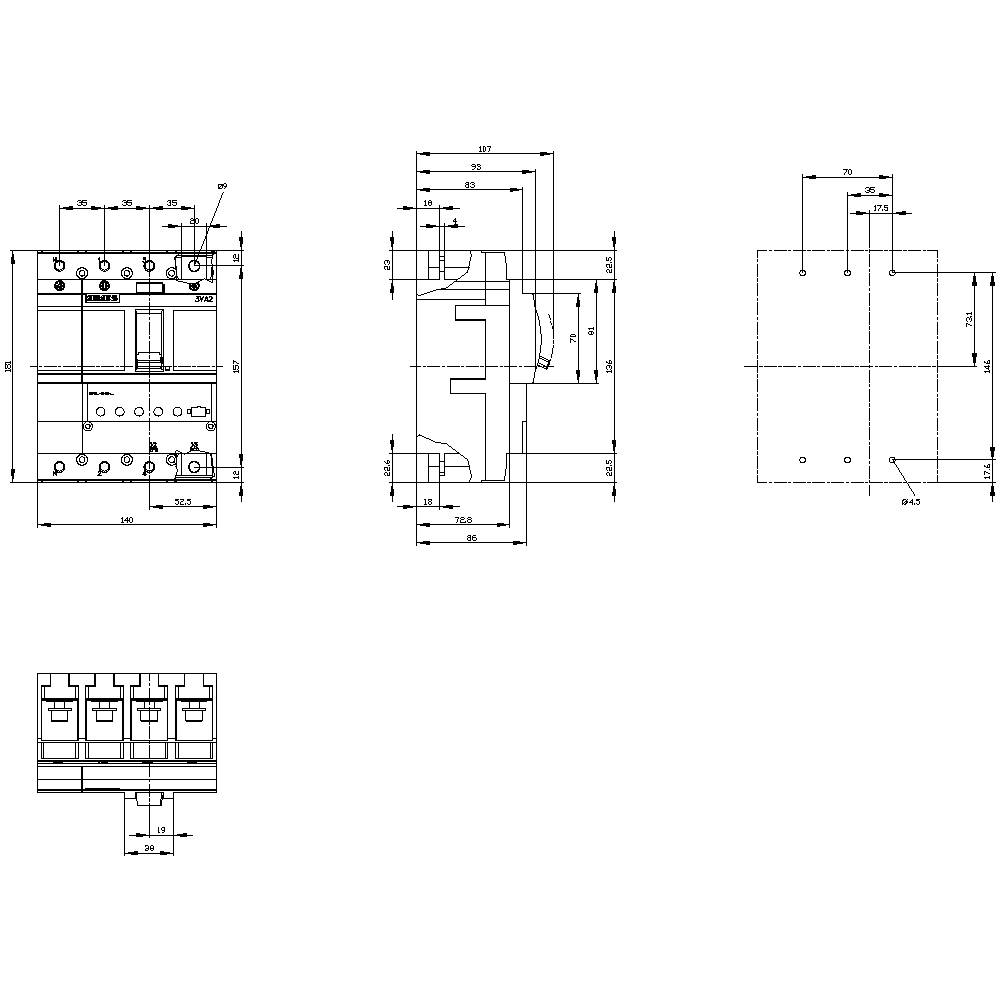

Egy elektromos eszköz villamos kapcsolási rajza különböző nézetekkel és méretekkel. Tartalmazza az elölnézetet, oldalnézetet és felülnézetet.

1/2

Hasonló kivitel

Termék típus

Teljesítménykapcsoló

Áram beállítási tartomány (max.)

160 A

Csatlakozó

Csavaros csatlakozó

Gyártói szám

3VA2116-8HN42-0AA0

Beállítási tartomány, áram (min.)

63 A

Adatlap (PDF)

Szállítás: 10. 8. Cs.

Szám

Összesen (588 181 Ft / Darab)

588 181 Ft

ÁFA nélkül

Jogellenes tartalom bejelentése

Műszaki adatok

Termék típus: Teljesítménykapcsoló

Gyártói szám: 3VA2116-8HN42-0AA0

Beállítási tartomány, áram (min.): 63 A

Áram beállítási tartomány (max.): 160 A

Beállítási tartomány (áram): 63 - 160 A

Pólusszám: 4 pólusú

Kapcsolási feszültség (max.): 690 V/AC

Szerelés: Fix beépítés

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +70 °C

Kapcsolási teljesítmény osztály: L

Túláram kioldó kivitel: ETU350

Csatlakozó: Csavaros csatlakozó

: IP40

Mélység: 86 mm

Szélesség: 140 mm

Magasság: 181 mm

Méret: (Sz x Ma x Mé) 140 x 181 x 86 mm

Tartalom: 1 db

RoHS konform: Igen

: 0

: 0

: 160 A

: 4

: 0

: 19.7 W

: IP40

: Front side

: FALSE

: Screw connection

: Rocker lever

: FALSE

: 150 kA

: TRUE

: FALSE

: TRUE

: Built-in device fixed built-in technique

: TRUE

: TRUE

UKCA: nem jellemző

Változatok(Az adatok ÁFA- és szállítási költség nélkül értendők)

Áram beállítási tartomány (max.)

Termék típus

Beállítási tartomány, áram (min.)

Siemens 3VA1010-4ED46-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 100 - 100 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 101.6 x 130 x 70 mm

Rendelési szám:1736957

100 A

Teljesítménykapcsoló

100 A

Siemens 3RA6890-0BA Teljesítménykapcsoló adapter 1 db Beállítási tartomány (áram): 25 A (max) Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 26 x 23 mm

Rendelési szám:1737263

25 A

Teljesítménykapcsoló adapter

Siemens 3VA1010-3ED36-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 100 - 100 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 76.2 x 130 x 70 mm

Rendelési szám:1737507

100 A

Teljesítménykapcsoló

100 A

Siemens 3VA1010-3ED42-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 100 - 100 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 101.6 x 130 x 70 mm

Rendelési szám:1737605

100 A

Teljesítménykapcsoló

100 A

Siemens 3VA1010-3ED46-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 100 - 100 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 101.6 x 130 x 70 mm

Rendelési szám:1737861

100 A

Teljesítménykapcsoló

100 A

Siemens 3VA1010-4ED32-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 100 - 100 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 76.2 x 130 x 70 mm

Rendelési szám:1737862

100 A

Teljesítménykapcsoló

100 A

Siemens 3VA1010-4ED36-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 100 - 100 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 76.2 x 130 x 70 mm

Rendelési szám:1737881

100 A

Teljesítménykapcsoló

100 A

Siemens 3VA1010-4ED42-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 100 - 100 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 101.6 x 130 x 70 mm

Rendelési szám:1737920

100 A

Teljesítménykapcsoló

100 A

Siemens 3VA1020-2ED32-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 20 - 20 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 76.2 x 130 x 70 mm

Rendelési szám:1737935

20 A

Teljesítménykapcsoló

20 A

Siemens 3VA1020-2ED36-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 20 - 20 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 76.2 x 130 x 70 mm

Rendelési szám:1739826

20 A

Teljesítménykapcsoló

20 A

Dokumentumok és letöltések

Adatlap

Adatlap 1743294 Siemens 3VA2116-8HN42-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 63 - 160 A Kapcsolási feszültség (max.

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1743294 Siemens 3VA2116-8HN42-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 63 - 160 A Kapcsolási feszültség (max.

Leírás

Áramköri megszakító 3VA2 IEC 160 keret Kapcsolási teljesítményosztály L Icu = 150kA @ 415V 4 pólusú, rendszervédelem ETU350, LSI, In = 160A Túlterhelésvédelem Ir = 63A ... 160A Rövidzár védelem Isd = 1,5 ... 10 x Ir, Ii = 10 x In N vezetékvédő állítható (KI, 50%, 100%) Csatlakoztassa a lapos csatlakozást 3VA2 öntött tokos megszakítóhoz ETU 3 soros rendszervédelemmel. A Siemens 3VA formázott áramköri megszakítói, mint a SENTRON védelmi komponensek fontos elemei az ipari alkalmazásokhoz és az infrastrukturális alkalmazásokhoz, hatékony rendszert, indítómotort és motorvédelmet biztosítanak a biztonságos lekapcsolással túlterhelés és rövidzárlat esetén. A 3VA formázott tok megszakítók szabványokat állítanak a rugalmasság és a moduláris kiegészítők körében. Egyedi tartozék több méretben a 3VA1 és 3VA2 formázott tok megszakítók összes sorozatán. A 3VA öntött tokos megszakító ezen változatát a következő jellemzi: 1. Kompakt kialakítás. 2. Rendszervédelem és generátorvédelem alternatívájaként az ETU-tól függően. 3. 3- és 4-pólusú kivitelben kapható. 4 Mérettől függően: Névleges áramerősség 25 A ... 630 A. 5. Négy kapcsolási teljesítmény osztály 55 kA ... 150 kA 415 V-nál. Telepítés állandó telepítéshez, plug-in technológia, plug-in technológia lehetséges. 7. A sorozat rendelkezik elektronikus túláram-kioldóval. 8 . Moduláris és egyszerűen telepíthető belső kiegészítők különféle funkciókkal. www.siemens.de/3VA. A Siemens teljes körű védelmi, kapcsolási, mérési és felügyeleti eszközöket, elosztórendszereket, kapcsolókat és foglalatokat kínál az épületek és az ipar biztonságos, hatékony elektromos infrastruktúrájához.

Ez a szöveg gépi fordítással készült.
