Siemens Félvezető relé 3RF22551AB45 55 A Kapcsolási feszültség (max.): 600 V/AC Nullfeszültség kapcsoló 1 db vásárlása

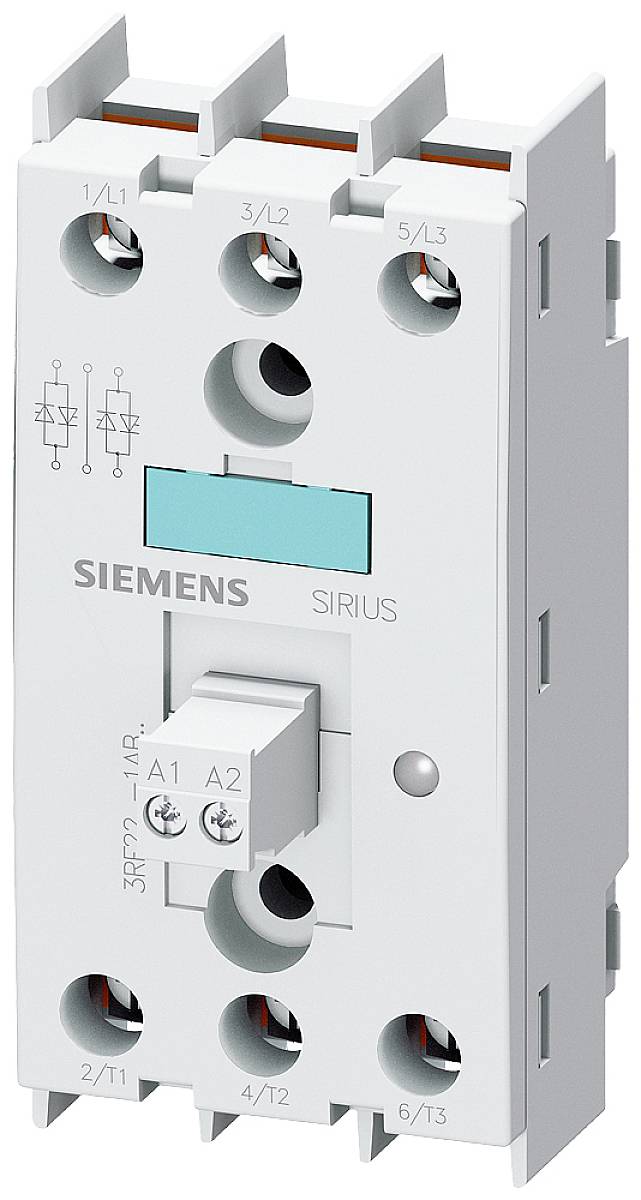

Siemens Sirius sorozatú kontaktor, csatlakozásokat és jelöléseket mutat. Alkalmas vezérlési és kapcsolási feladatokra elektromos rendszerekben.

Hasonló kivitel

Egy nyitott elosztószekrény több elektromos komponenssel és huzalozással.

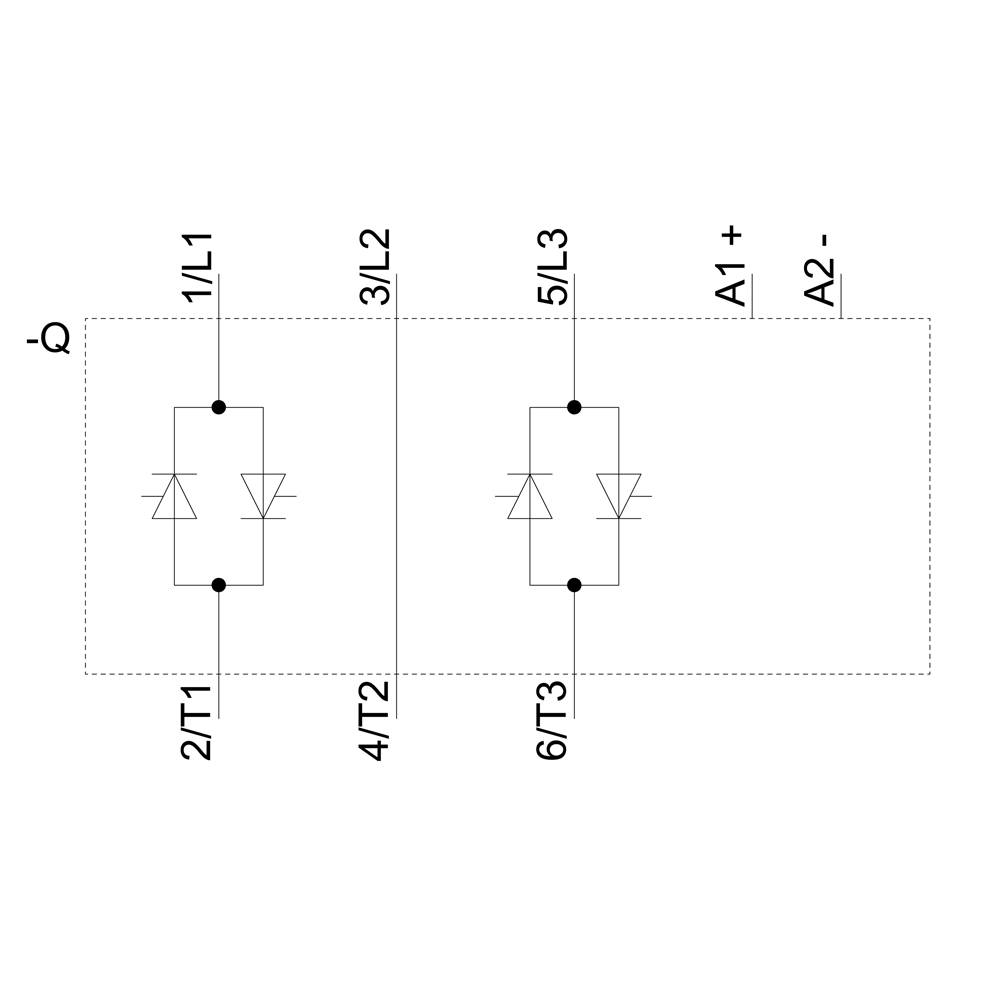

Elektromos kapcsolási rajz egy háromfázisú (L1, L2, L3 bemenetű) egyenirányító áramkörhöz két kimenettel (A1, A2).

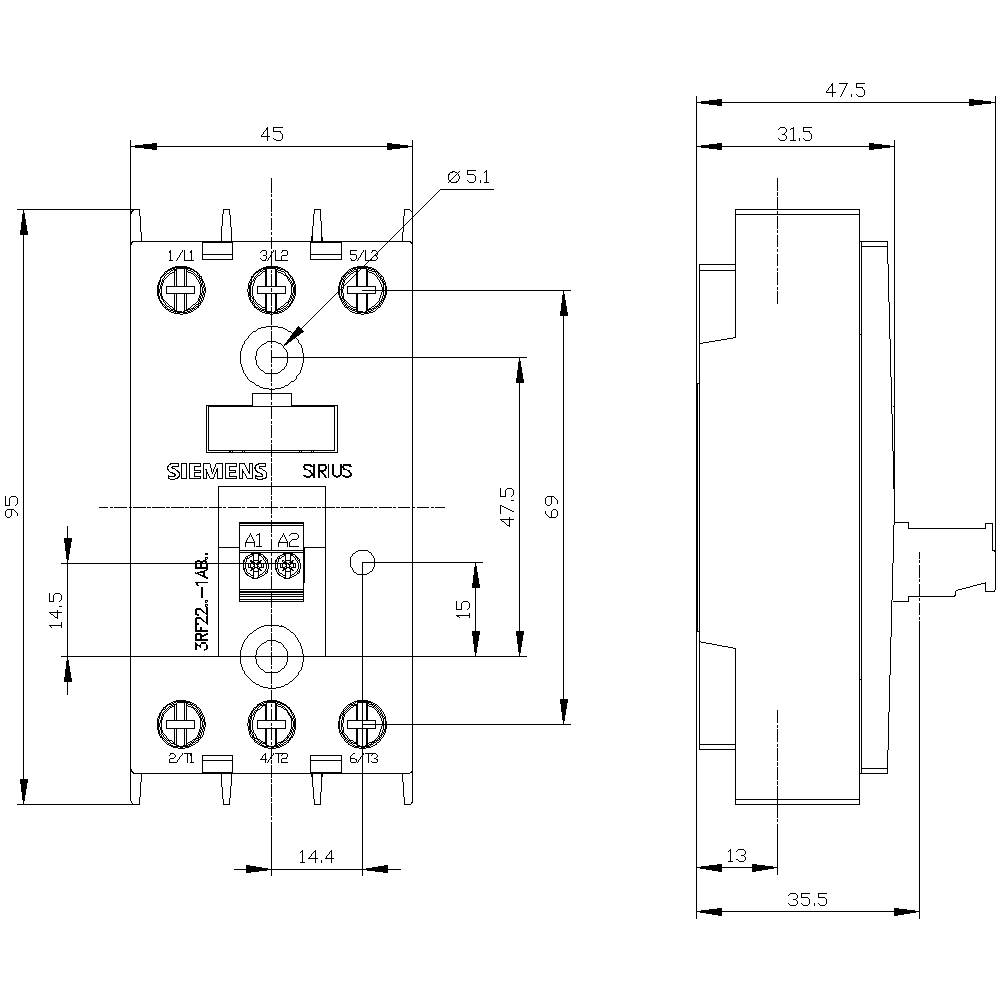

Siemens SIRIUS kontaktor műszaki rajza, méreteket és csatlakozási részleteket mutat.

1/4

Hasonló kivitel

Termék típus

Félvezető relé

Vezérlő feszültség (min.)

4 V/DC

Vezérlő feszültség (max.)

30 V/DC

Kapcsolási feszültség (max.)

600 V/AC

Terhelési áram (max.)

55 A

Adatlap (PDF)

Szállítás: 10. 14. Sze.

Szám

Összesen (51 173 Ft / Darab)

51 173 Ft

ÁFA nélkül

Jogellenes tartalom bejelentése

Főbb jellemzők

3 fázisú 3RF22 szilárdtest relé

2-fázisú vezérléssel
Ez a szöveg gépi fordítással készült.

Műszaki adatok

Termék típus: Félvezető relé

Gyártói szám: 3RF2255-1AB45

Kapcsolás típus: Nullfeszültség kapcsoló

Csatlakozó: Csavaros kapocs

Vezérlő feszültség (min.): 4 V/DC

Vezérlő feszültség (max.): 30 V/DC

Vezérlő feszültség tartomány: 4 - 30 V/DC

Vezérlő áram (max.): 30 mA

Tolóáram (max.): 600 A

Kapcsolási feszültség (min.): 48 V/AC

Kapcsolási feszültség (max.): 600 V/AC

Terhelési áram (max.): 55 A

Érintkező típus: 2 záró

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

: IP20

Szélesség: 45 mm

Magasság: 95 mm

Mélység: 47 mm

Súly: 147 g

RoHS konform: Igen

Tartalom: 1 db

: 3

: TRUE

: 55 A

: DC

: 50 A

UKCA: Igen

Változatok(Az adatok ÁFA- és szállítási költség nélkül értendők)

Csatlakozó

Vezérlő feszültség (max.)

Terhelési áram (max.)

Vezérlő feszültség (min.)

Érintkező típus

Siemens Félvezető relé 3RF22551AB45 55 A Kapcsolási feszültség (max.): 600 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430843

Jelenlegi termék

Csavaros kapocs

30 V/DC

55 A

4 V/DC

2 záró

Siemens Félvezető relé 3RF22301AC45 30 A Kapcsolási feszültség (max.): 600 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430817

Csavaros kapocs

30 V/DC

30 A

4 V/DC

3 záró

Siemens Félvezető relé 3RF22551AB35 55 A Kapcsolási feszültség (max.): 600 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430818

Csavaros kapocs

121 V/AC

55 A

88 V/AC

2 záró

Siemens Félvezető relé 3RF22301AB35 30 A Kapcsolási feszültség (max.): 600 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430825

Csavaros kapocs

121 V/AC

30 A

88 V/AC

2 záró

Siemens Félvezető relé 3RF22551AC45 55 A Kapcsolási feszültség (max.): 600 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430826

Csavaros kapocs

30 V/DC

55 A

4 V/DC

3 záró

Siemens Félvezető relé 3RF22302AB45 30 A Kapcsolási feszültség (max.): 600 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430833

Rugós kapocs

30 V/DC

30 A

4 V/DC

2 záró

Siemens Félvezető relé 3RF22552AC45 55 A Kapcsolási feszültség (max.): 600 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430867

Rugós kapocs

30 V/DC

55 A

4 V/DC

3 záró

Siemens Félvezető relé 3RF22553AB45 55 A Kapcsolási feszültség (max.): 600 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430868

Gyűrűs fül, 4 mm

30 V/DC

55 A

4 V/DC

2 záró

Siemens Félvezető relé 3RF22303AB45 30 A Kapcsolási feszültség (max.): 600 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430909

Gyűrűs fül, 4 mm

30 V/DC

30 A

4 V/DC

2 záró

Siemens Félvezető relé 3RF22303AC45 30 A Kapcsolási feszültség (max.): 600 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430910

Gyűrűs fül, 4 mm

30 V/DC

30 A

4 V/DC

3 záró

Dokumentumok és letöltések

Adatlap

Adatlap 1430843 Siemens Félvezető relé 3RF22551AB45 55 A Kapcsolási feszültség (max.): 600 V/AC Nullfeszültség kapcsoló 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1430843 Siemens Félvezető relé 3RF22551AB45 55 A Kapcsolási feszültség (max.): 600 V/AC Nullfeszültség kapcsoló 1 db

Leírás

Semiconductor relay, 3-phase 3RF2 55 A / 40 °C 48-600 V / 4-30 V DC 2-phase controlled screw terminal Blocking voltage 1200 V solid-state relay SIRIUS 3RF22 for switching resistive/inductive loads, e.g. of heaters or valves in a bottling plant.
The devices are non-wearing and silent and are therefore ideal for noise-sensitive areas (offices, hospitals). They are also extremely reliable at high switching frequencies. The compact design saves space on the cooling surface. The solid-state relays can also be expanded for a wide range of applications by simply clicking on the standardized 3RF29 function modules. The devices are approved for worldwide use (e.g. IEC and UL/CSA).
The solid-state relays are available as single-phase devices in two widths, or as three-phase devices. They are available for different power ratings and rated operating voltages. Designed for AC or DC operation, they are available with screw, spring-type or ring terminal lug connections.
In addition to the 3RF29 function modules, control connectors and terminal covers are also available as accessories.
Simple, efficient and always up to date - SIRIUS modular system.
