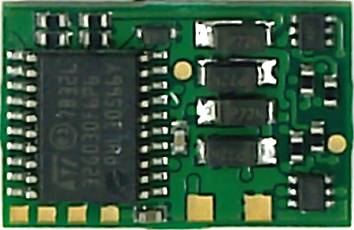

TAMS Elektronik 41-04414-01-C LD-G-41 Next18 Lok dekóder Modul, Kábel nélkül
EAN:
Gyártól szám:
Rendelési szám:
14 db
Szám
Összesen (12 990 Ft / Darab)
12 990 Ft
ÁFÁ-val
14 napos visszavételi garancia
Főbb jellemzők
LD-G-41 mozdonydekóder Next18 interfésszel
- A Next18 felület teljesen foglalt
- Az ABC fékezési folyamat és az állandó fékút támogatása
Műszaki adatok
- Adatformátumok: Motorola-II (MM2/14, MM2/27b), DCC (DCC/14, DCC/28, DCC/128, DCC/SDF az NMRA és RCN szabványok szerint)
- A járműdekóderek automatikus regisztrációjának formátumai: RCN-218-nak megfelelő DCC-A (kikapcsolható)
- Visszajelzés formátuma: RailCom RCN-217 szerint (kikapcsolható)
- Next18 interfész megfelel az RCN-118-nak
- 4 erősített funkciós kimenet (F0f, F0f, AUX1 és AUX2)
- 2 erősítés nélküli kimenet (AUX5 és AUX6)
- Konfigurációtól függően: 2 erősítetlen kimenet (AUX3 és AUX4) vagy 2 csatlakozás a vonatbuszhoz, pl. a SUSI interfész "Data (DATA)" és "Clock (CLOCK)".
- 1 csatlakozás külső tartalék kondenzátorhoz (kapacitás 100-220 µF, feszültségerősség min. 25 V) vagy külső pufferáramkör
- Tápellátás: 12-20 voltos digitális feszültség vagy analóg meghajtó transzformátor (egyenfeszültség)
- Áramfelvétel (csatlakozott fogyasztók nélkül): max. 20 mA
- Maximális össz áram: 1 000 mA
- Maximális motoráram: 500 mA
- Maximális áramerősség funkció kimenetenként: erősített funkciós kimenetek (F0f, F0f, AUX1 és AUX2): 100 mA, erősítetlen funkciós kimenetek (AUX3, AUX4, AUX5, AUX6): 0,5 mA
- Védettség: IP 00 (jelentése: nincs védelem idegen testek, érintkezés vagy víz ellen)
- Túlterhelés elleni védelem: a dekóder automatikus kikapcsolása a megengedett motor- vagy összáram túllépése esetén
- Súly: kb. 0,6 g
- Termék típus
Lok dekóder
- Dekóder gyártó
Tams
- Digitális formátum
DCC
MM
- Motor
DC motor
- Dekóder kivitel
Modul
Kábel nélkül
- Csatlakozók
Kábel nélkül
- Kimenetek száma
4 x
- Kapcsolási funkciók száma
2
- Vezetési fokozatok
14, 27b
- Áram (kapcsolt kimenet, max.)
100 mA
- Össz áram (max.)
1000 mA
- Motoráram (max.)
500 mA
- Beépített inga-automatika
Igen
- Terhelés szabályozás
Igen
- Beépített ingaautomatika
Igen
- Susi csatlakozó
Igen
- Beépített inga-automatika
Igen
- Beépített inga-automatika
Igen
- Hossz
15 mm
- Szélesség
9.5 mm
- Magasság
2.9 mm
- Korosztály
15 éves kortól

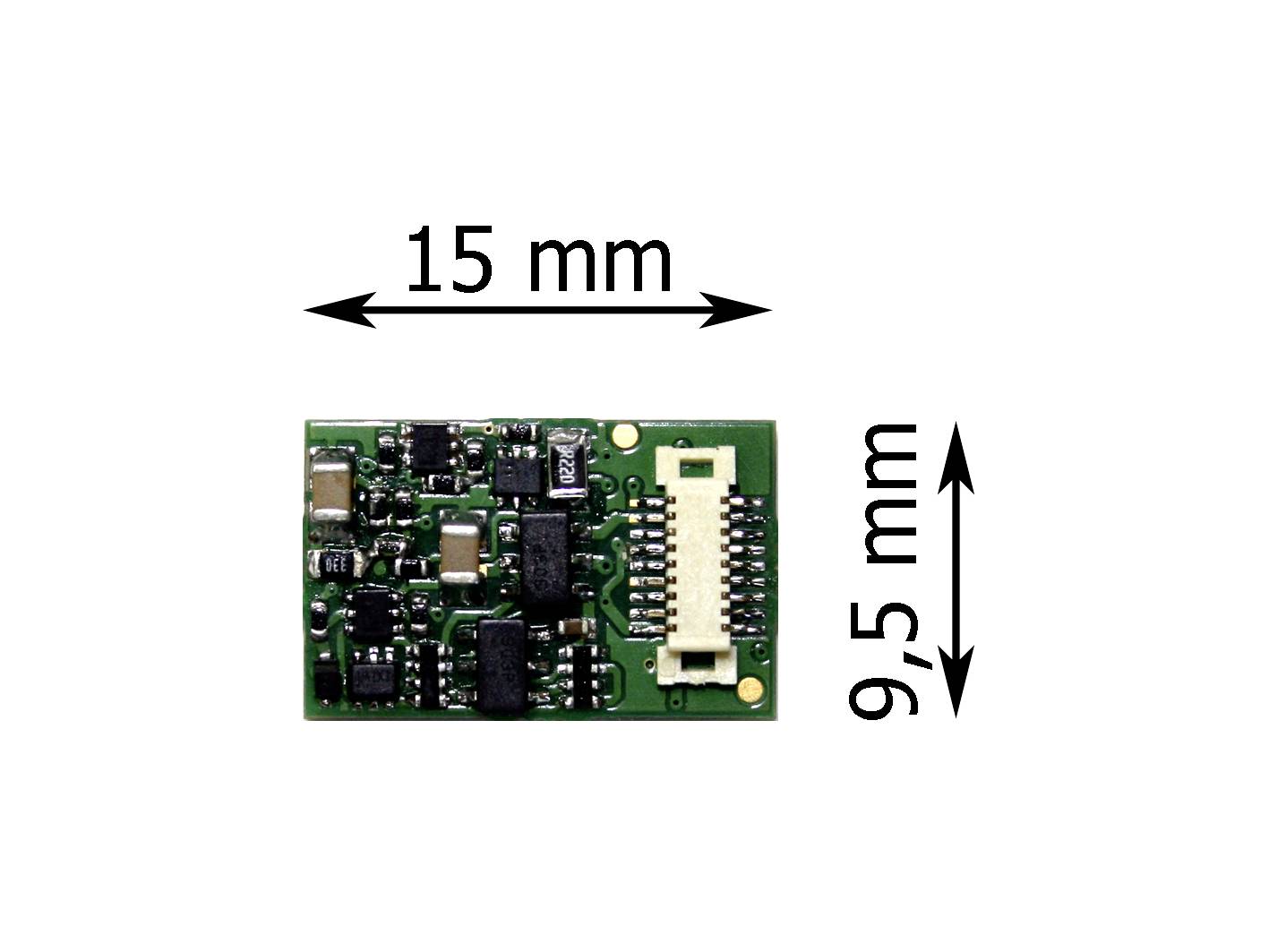

- Méret
(H x Sz x Ma) 15 x 9.5 x 2.9 mm
- Gyártói szám
41-04414-01-C
Dokumentumok és letöltések
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3207329 TAMS Elektronik 41-04414-01-C LD-G-41 Next18 Lok dekóder Modul, Kábel nélkül
Leírás
Digitális működés Motorola II formátumban:
Maximum 255 cím
14 vagy 27b sebességszint
Funkciók F0-tól F8-ig (F5-F8 második címen keresztül)
Programozás: regiszterek
Digitális működés DCC formátumban:
127 alapcím vagy 10 239 kiterjesztett cím
14, 28 vagy 128 sebességfokozat
Funkciók F0-tól F28-ig
Programozás: Konfigurációs változók (közvetlen programozás a programozási sávon, DCC-kompatibilis) vagy POM (programozás fő sávon = fő sáv programozás)
Analóg működés:
Analóg rendszerek egyenáramú vontatási transzformátorral
Automatikus analóg felismerés
Kikapcsolható
Alkalmazkodás különböző motortípusokhoz és mozdonytípusokhoz:
Terhelésvezérlési paraméterek beállítása (KP, KI, KD)
Erősítési tényező
Lineáris (ha szükséges megtört) sebességkarakterisztika meghatározása a megközelítési, közép- és maximális sebesség beállításával
27/28-as sebességszint módban: motorfeszültség egyedi hozzárendelése az egyes fordulatszámokhoz
Indító rúgás
Tolatási folyosó:
Az összes sebességszint sebességének csökkentése kb. 50%-kal.
Manőverezési fokozatba kapcsolás funkciógombbal
Indítási és fékezési késleltetés:
Külön állítható
Be- és kikapcsolás funkciógombbal
Automatikus folyamatok
Automatikus fékezés aszimmetrikus pályafeszültség esetén (ABC módszer)
Automata ingarendszer (ABC módszerrel)
Fékezés DC feszültséggel (Märklin fékszakasz)
Sebességfüggő be- és kikapcsolás. Alkalmazási példák: A távolsági fényszóró vagy a vezetőfülke világítás be- és kikapcsolása.
Tolatási funkció a tolatási hajtómű és a tolatólámpa hozzárendelésével ugyanahhoz a funkciógombhoz
Állandó fékút
Automatikus regisztráció a DCC-A-n keresztül
Funkció kimenetek
A funkciók hozzárendelése a kimenetekhez RCN-227 szerinti funkcióleképezéssel. Minden funkcióhoz egy vagy több kimenet rendelhető (F0-tól F28-ig, mindegyik külön előre és hátramenethez). A funkciókhoz az „OFF” kapcsolón kívül más funkció is hozzárendelhető.
A függvény kimenetek hatásai:
Irányfüggő kapcsolás
Tolatási lámpa: Tolatási üzemmódba kapcsoláskor a tolatómozdonyok jelzései és a normál üzemre vonatkozó jelzések egyidejűleg kapcsolnak ki.
Invertált kapcsolás: "On" állásban a hozzárendelt kimenet kikapcsol, "off" állásban bekapcsol.
Villogás: Ha 2 kimenethez a villogó funkciót, a két kimenet egyikéhez pedig a "fordított kapcsolás" funkciót rendeljük, váltakozó villogás jön létre. A villogás frekvenciája minden kimenethez külön beállítható.
Tompítás: A kimeneti feszültség csökkentése. Alkalmazási példa: A régebbi, analóg működésre szánt járművek lámpái tompíthatók, és a dekóder beszerelése után nem kell őket cserélni.
Egymás utáni tompítás fel és le: A kimeneti feszültség fokozatos növelésére vagy csökkentésére: Alkalmazási példa: Régi olaj- vagy izzólámpák szimulációja.
Tűz szimuláció
Be/Ki meghatározott feszültségen (sebességen)
A funkciók aktiválása:
A funkciógombok megnyomása / a funkciók be-/kikapcsolása
Visszajelzés a RailCom-mal
RailCom adó RCN-217 szerint: A dekóder címének küldése
Dinamikus RailCom információ küldése: vételi statisztikák
Az önéletrajzok felolvasása
Ez a szöveg gépi fordítással készült.
Szállítás tartalma
- LD-G-41 mozdonydekóder
- útmutatónak megfelelően
