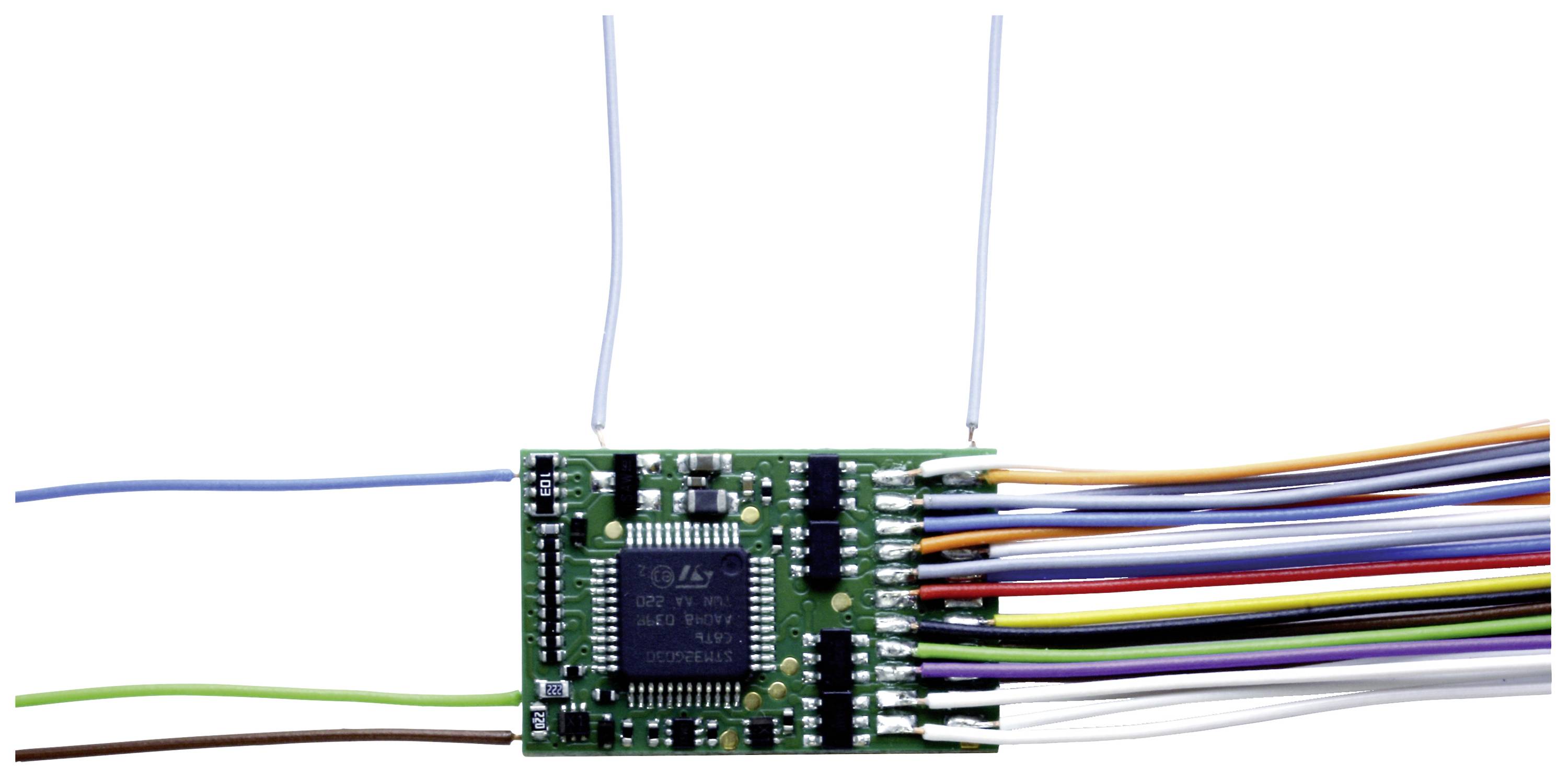

TAMS Elektronik 41-04431-01 LD-G-43 Lok dekóder Modul, Kábellel

Digitális működés Motorola formátumban:
Maximum 255 cím
14 vagy 27 sebességfokozat
Funkcióbillentyűk F0 - F8 (F5 - F8 a második címen keresztül)
Programozás: regiszterek

Digitális működés DCC formátumban:
127 alapcím vagy 10 239 kiterjesztett cím
14, 28 vagy 128 sebességfokozat
Funkcióbillentyűk F0 - F28
Programozás: konfigurációs változók (közvetlen programozás a programozási sávon, DCC-kompatibilis) vagy POM (programozás fő sávon = fő sáv programozás)

analóg működés
egyen- vagy váltóáram
Automatikus analóg érzékelés

Alkalmazkodás különböző motortípusokhoz és mozdonytípusokhoz:
Terhelésvezérlési paraméterek beállítása (KP, KI, KD)
erősítési tényező
Lineáris (esetleg megtört) sebességkarakterisztika meghatározása a kezdő-, közép- és maximális sebesség beállításával
27/28-as sebességfokozatú üzemmódban: motorfeszültség egyedi hozzárendelése minden egyes sebességfokozathoz

Tolató menet
Az összes sebességszint sebességének csökkentése kb. 50%-kal
Váltson tolatófokozatba egy funkciógombbal

Gyorsulás és fékezés késleltetése:
Külön beállítható
Be- és kikapcsolás funkciógombbal

Automatikus folyamatok
Automatikus fékezés aszimmetrikus pályafeszültség esetén (ABC módszer)
Automata inga (ABC módszerrel)
Sebességfüggő be- és kikapcsolás. Alkalmazási példák: A távolsági fényszóró vagy a vezetőfülke világítás be- és kikapcsolása.
Manőverezési funkció a tolatófokozat és a tolatólámpa ugyanahhoz a funkciógombhoz való hozzárendelésével
Automatikus leválasztás
Állandó fékút
Kimenetek be- és kikapcsolása a kapcsolóbemenetek segítségével
Automatikus regisztráció a DCC-A-n keresztül

funkció kimenetek
A funkciók hozzárendelése a kimenetekhez az RCN-227 szerinti funkcióleképezéssel. Minden funkcióhoz egy vagy több kimenet rendelhető (F0-tól F28-ig, mindegyik külön előre és hátramenethez). Ezenkívül lehetőség van a funkciókhoz az "OFF" kapcsolón kívül más funkciót is hozzárendelni.
A kimenetek funkciógombokhoz való hozzárendelése: szabadon választható

A függvény kimenetek hatásai:
Irányfüggő váltás
Tolatási lámpa: Tolatási üzemmódba kapcsoláskor a tolatómozdony jelzők bekapcsolása és a normál üzemre vonatkozó jelzések egyidejűleg kapcsolnak ki.
Fordított kapcsolás: "Be" állásban a hozzárendelt kimenet kikapcsol, "ki" állásban bekapcsol.
Villogás: A váltakozó villogást úgy állítjuk elő, hogy a villogó funkciót 2 kimenethez, a „fordított kapcsolási” funkciót pedig a két kimenet egyikéhez rendeljük. A villogás frekvenciája minden kimenethez külön beállítható.
Kirúgás: A funkciókimenetek úgy állíthatók be, hogy kezdetben maximum 12,5 másodpercig teljes feszültséget kapjanak, majd kikapcsoljanak. Alkalmazási példa: Bizonyos típusú elektromos tengelykapcsolóknál a teljes feszültség szükséges a leválasztáshoz. A tengelykapcsolók védelme érdekében a feszültséget le kell kapcsolni.
Tompítás: A kimeneti feszültség csökkentése. Alkalmazási példa: A régebbi járművek analóg működésére szánt lámpák tompíthatók, és a dekóder beszerelése után nem kell őket cserélni.
Egymás utáni tompítás fel és le: A kimeneti feszültség fokozatos növelésére vagy csökkentésére: Alkalmazási példa: Régi olaj- vagy izzólámpák szimulációja.
tűz szimuláció

A funkciók aktiválása:
Nyomja meg a funkciógombokat és/vagy
Automatikusan a két kapcsoló bemeneten keresztül. A kapcsolási bemeneteket külső érintkezők, pl. Reed érintkezők vagy Hall-érzékelők váltják ki a pályán lévő állandó mágnesekkel kombinálva.

Sound
Az RCN-600-nak megfelelő SUSI interfész külső SUSI hangmodul csatlakoztatásához

Visszajelzési megoldás a RailCom segítségével
RailCom adó RCN-217 szerint: A dekóder címének küldése
Dinamikus RailCom információ küldése: vételi statisztikák
Az önéletrajzok olvasása
