TAMS Elektronik 42-01194-01-C FD-Next18 Függvény dekóder Kábel nélkül
EAN:
Gyártól szám:
Rendelési szám:
45 db
Mennyiség (db)
Megtakarítás
csomagolási ár (ÁFA nélkül)
1
-
6528Ft
3
4% = 292Ft
6236Ft
A mennyiségi kedvezmények az eladótól függően változhatnak
Az Ön megtakarítása 0Ft
Szám
Összesen (6528Ft / Darab)
6528Ft
ÁFA nélkül
Főbb jellemzők
FD-Next funkciódekóder Next18 interfésszel
- A Next18 interfész összes funkciója, beleértve a SUSI-t is, foglalt

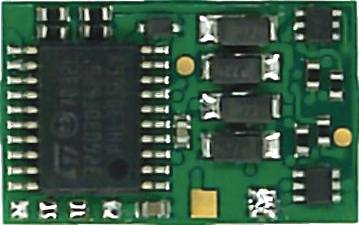

- SMD-vel felszerelt áramköri lap
Műszaki adatok
- Adatformátumok: Motorola-II (MM2/14, MM2/27b), DCC (DCC/14, DCC/28, DCC/128, DCC/SDF az NMRA és RCN szabványok szerint)
- A járműdekóderek automatikus regisztrációjának formátumai: RCN-218-nak megfelelő DCC-A (kikapcsolható)
- Visszajelzés formátuma: RailCom RCN-217 szerint (kikapcsolható)
- Next18 interfész megfelel az RCN-118-nak
- 4 erősített funkciós kimenet (F0f, F0f, AUX1 és AUX2)
- 2 erősítés nélküli kimenet (AUX5 és AUX6)
- Konfigurációtól függően: 2 erősítetlen kimenet (AUX3 és AUX4) vagy 2 csatlakozás a vonatbuszhoz, pl. a SUSI interfész "Data (DATA)" és "Clock (CLOCK)".
- 1 csatlakozás külső tartalék kondenzátorhoz (kapacitás 100-220 µF, feszültségerősség min. 35 V) vagy külső pufferáramkör
- Tápellátás: 12-20 voltos digitális feszültség vagy analóg meghajtó transzformátor (egyenfeszültség)
- Áramfelvétel (csatlakozott fogyasztók nélkül): max. 20 mA
- Védettség: IP 00 (jelentése: nincs védelem idegen testek, érintkezés vagy víz ellen)
- Túlterhelés elleni védelem: a dekóder automatikus kikapcsolása a megengedett motor- vagy összáram túllépése esetén
- Súly: kb. 0,6 g
- Termék típus
Függvény dekóder
- Dekóder gyártó
Tams
- Digitális formátum
DCC
MM
- Dekóder kivitel
Kábel nélkül
- Csatlakozók
Kábel nélkül
- Beállítható effektek
Tompított
Villogó
Oldaljelző
Világítás
Szimpla villogó
Rúgás
Fényjelzések
Beltéri világítás
- Kimenetek száma
4 x
- Kapcsolási funkciók száma
4
- Címtartomány
DCC: 127 oder 10.239 | MM: 255
- Indulási és fékezési görbék, szétválasztás beállítható
Nem
- Össz áram (max.)
1000 mA
- Analóg üzemre alkalmas
Igen
- Beépített inga-automatika
Igen
- Terhelés szabályozás
Igen
- Beépített ingaautomatika
Igen
- Susi csatlakozó
Igen
- Beépített inga-automatika
Nem
- Hossz
15 mm
- Szélesség
9.5 mm
- Magasság
2.9 mm
- Korosztály
15 éves kortól
- Méret

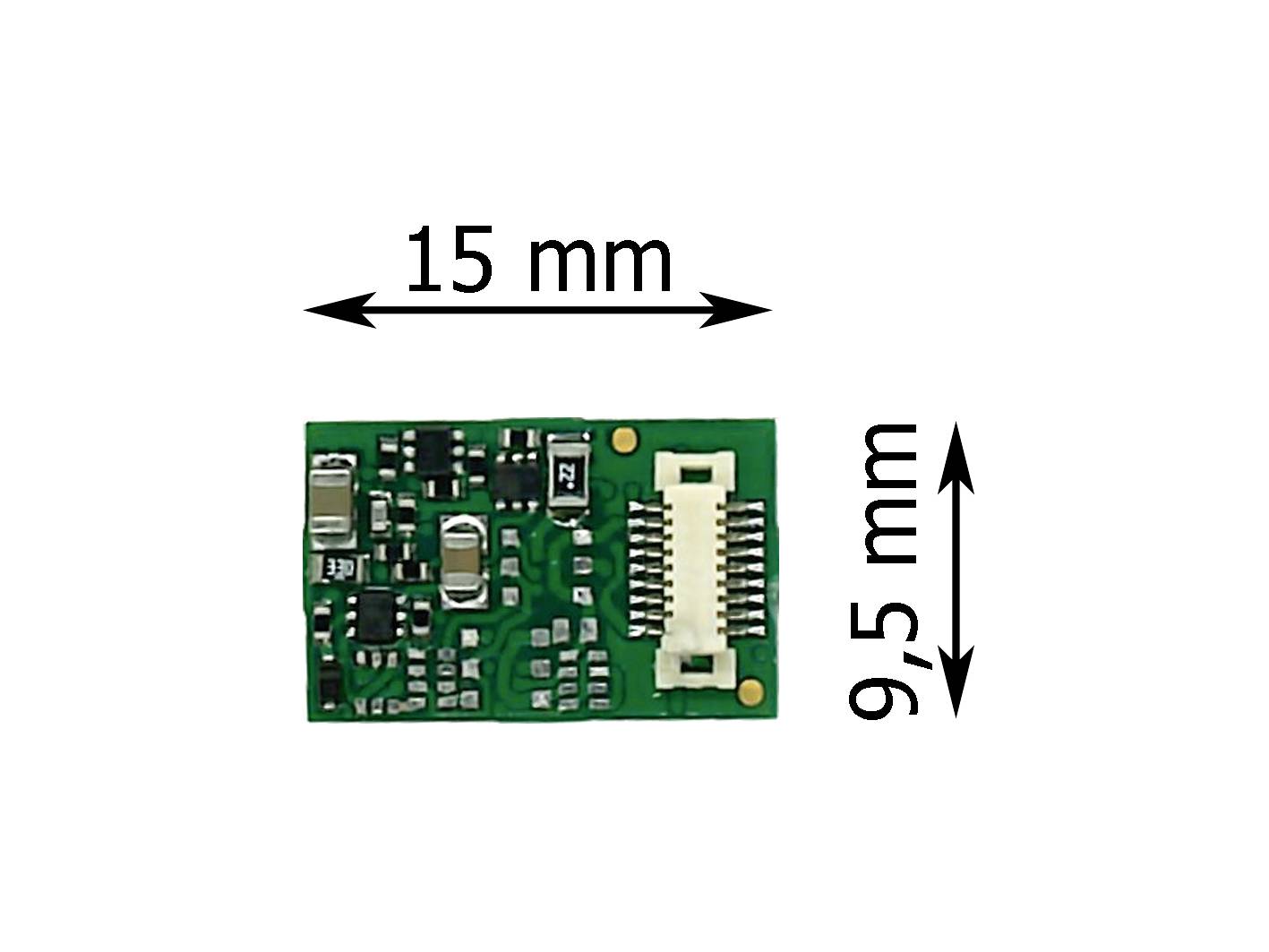

(H x Sz x Ma) 15 x 9.5 x 2.9 mm
- Gyártói szám
42-01194-01-C
Dokumentumok és letöltések
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3207337 TAMS Elektronik 42-01194-01-C FD-Next18 Függvény dekóder Kábel nélkül
Kezelési- és biztonsági utasítások 3207337 TAMS Elektronik 42-01194-01-C FD-Next18 Függvény dekóder Kábel nélkül
Leírás
Digitális működés Motorola II formátumban:
Maximum 255 cím
14 vagy 27b sebességszint
Funkciók F0-tól F8-ig (F5-F8 második címen keresztül)
Programozás: regiszterek
Digitális működés DCC formátumban:
127 alapcím vagy 10 239 kiterjesztett cím
14, 28 vagy 128 sebességfokozat
Funkciók F0-tól F28-ig
Programozás: Konfigurációs változók (közvetlen programozás a programozási sávon, DCC-kompatibilis) vagy POM (programozás fő sávon = fő sáv programozás)
Analóg működés:
Analóg rendszerek egyenáramú vontatási transzformátorral
Automatikus analóg felismerés
Kikapcsolható
Automatikus folyamatok
Sebességfüggő be- és kikapcsolás. Alkalmazási példák: A távolsági fényszóró vagy a vezetőfülke világítás be- és kikapcsolása.
Automatikus regisztráció a DCC-A-n keresztül
Funkció kimenetek
A funkciók hozzárendelése a kimenetekhez RCN-227 szerinti funkcióleképezéssel. Minden funkcióhoz egy vagy több kimenet rendelhető (F0-tól F28-ig, mindegyik külön előre és hátramenethez). A funkciókhoz az „OFF” kapcsolón kívül más funkció is hozzárendelhető.
A kimenetek funkciókhoz való hozzárendelése: szabadon választható
A függvény kimenetek hatásai:
Irányfüggő kapcsolás
Tolatási lámpa: Tolatási üzemmódba kapcsoláskor a tolatómozdonyok jelzései és a normál üzemre vonatkozó jelzések egyidejűleg kapcsolnak ki.
Invertált kapcsolás: "On" állásban a hozzárendelt kimenet kikapcsol, "off" állásban bekapcsol.
Villogás: Ha 2 kimenethez a villogó funkciót, a két kimenet egyikéhez pedig a "fordított kapcsolás" funkciót rendeli, váltakozó villogás jön létre. A villogás frekvenciája minden kimenethez külön beállítható.
Tompítás: A kimeneti feszültség csökkentése. Alkalmazási példa: A régebbi, analóg működésre szánt járművek lámpái tompíthatók, és a dekóder beszerelése után nem kell őket cserélni.
Egymást követő fel- és leszabályozás: A kimeneti feszültség fokozatos növelésére vagy csökkentésére: Alkalmazási példa: Régi olaj- vagy izzólámpák szimulációja.
Tűz szimuláció
Be/Ki meghatározott feszültségen (sebességen)
A funkciók aktiválása:
A funkciógombok megnyomása / a funkciók be-/kikapcsolása
Visszajelzés a RailCom-mal
RailCom adó RCN-217 szerint: A dekóder címének küldése
Dinamikus RailCom információ küldése: vételi statisztikák
Az önéletrajzok felolvasása
Ez a szöveg gépi fordítással készült.
