Name: TAMS Elektronik 43-02316-01 WD-31 Váltó dekóderek Modul
Brand: TAMS Elektronik
SKU: 2884451
Availability: InStock

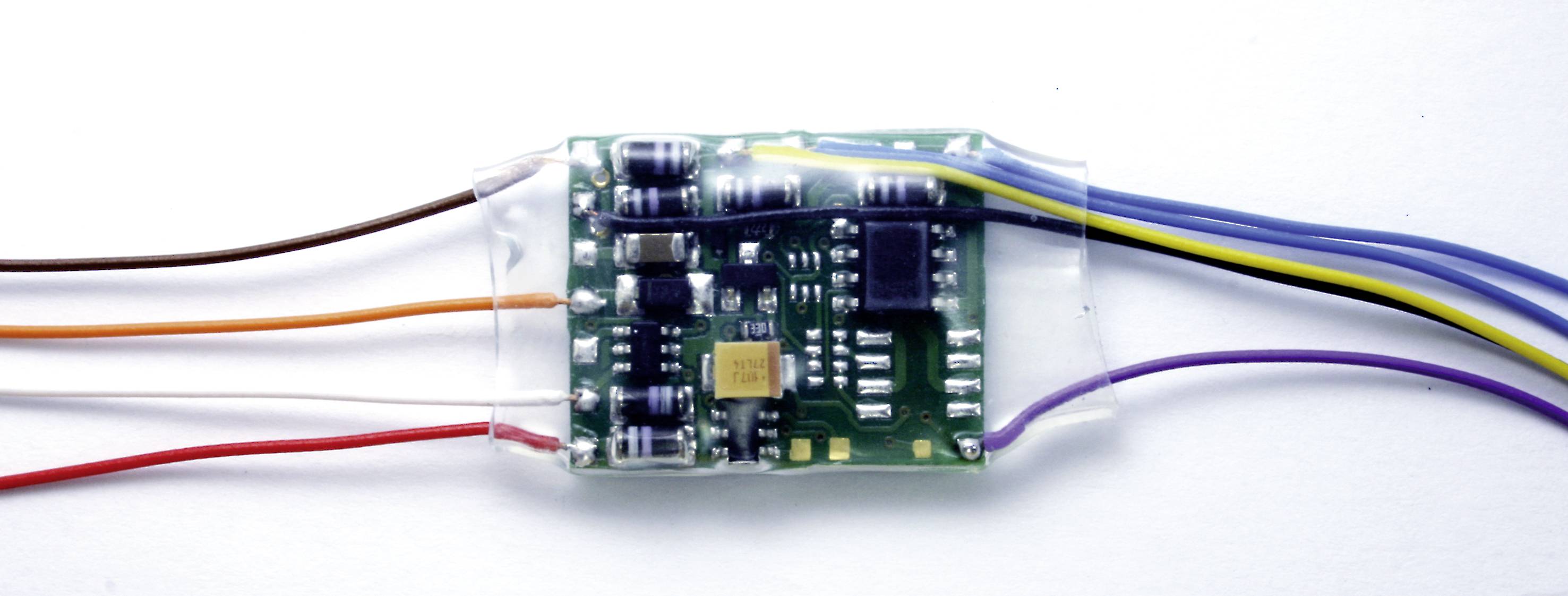

Egy kisméretű, zöld nyomtatott áramkör több elektronikai alkatrésszel, amelyeket öt színes drót köt össze.

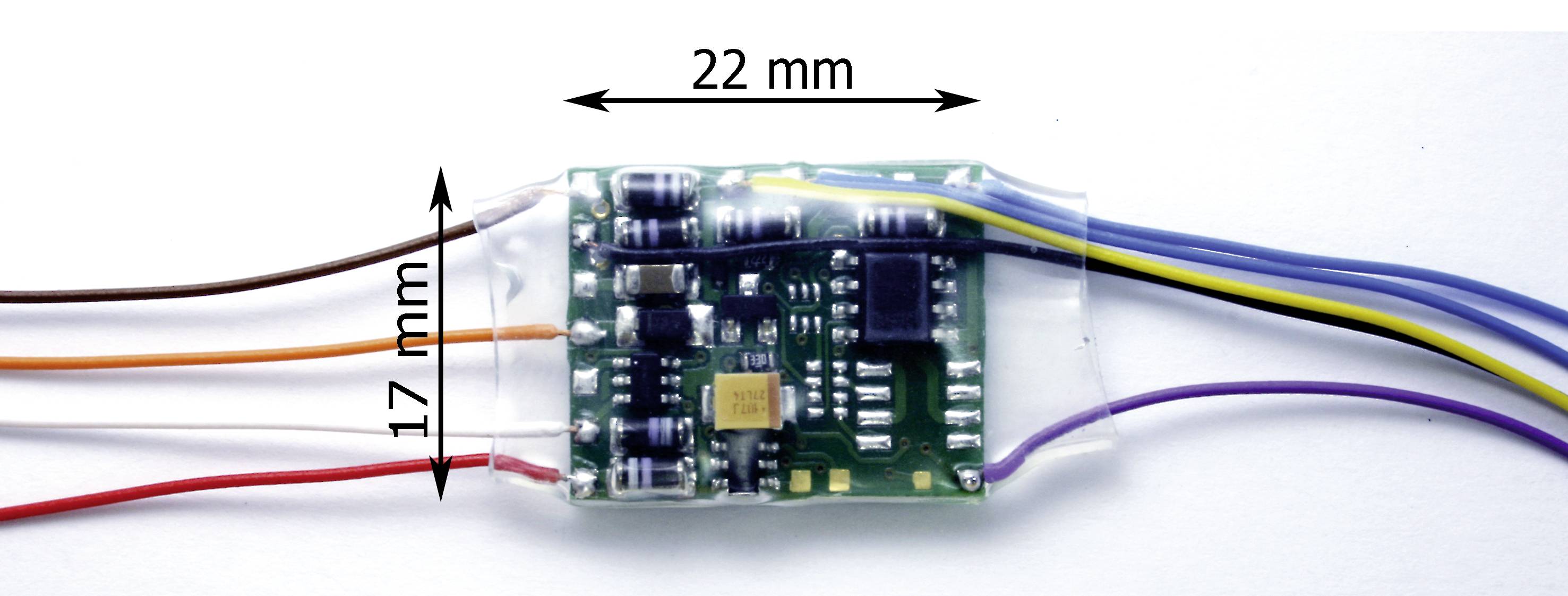

Elektronikus áramkör kábeles csatlakozásokkal, körülbelül 22 mm széles és 17 mm magas. Négyszögletes nyomtatott áramköri lap különböző alkatrészekkel.

1/2

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 5. [Cs.]

13 db

Szám

Összesen (10 990 Ft / Darab)

10 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Súly: kb. 4 g
Feszültségellátás: digitális feszültség a nyomásfokozó áramkörből (12-24 volt)
Áramfelvétel (fogyasztók csatlakoztatása nélkül): max 40 mA

Termék típus: Váltó dekóderek

Dekóder gyártó: Tams

Digitális formátum: MM
DCC

Dekóder kivitel: Modul

Kimenetek száma: 2 x

Címtartomány: 1 - 2040

Össz áram (max.): 1500 mA

Beépített inga-automatika: Igen

Hossz: 35 mm

Szélesség: 18 mm

Magasság: 5 mm

Korosztály: 15 éves kortól

Méret: (H x Sz x Ma) 35 x 18 x 5 mm

Gyártói szám: 43-02316-01

Dokumentumok és letöltések

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2884451 TAMS Elektronik 43-02316-01 WD-31 Váltó dekóderek Modul

Leírás

Mágneses elem vagy fény fő jel kapcsolásához, például pontok és szemafor jelek dupla tekercses meghajtással, szétcsatolóval vagy 2-aspektusú fény főjellel kereszteltolással. Egy másik fogyasztó kiegészítő kimenete akár külön címen keresztül, akár a mágneses cikkel vagy a fő fényjellel együtt kapcsolható. Vezérlés kitérő parancsokkal DCC vagy Motorola formátumban, automatikus formátumfelismeréssel. Programozás DCC központtal DCC konfigurációs változókon (CV-k) vagy programozógombon keresztül (csak cím). Megjegyzés: A gomb nem része a szállítási terjedelemnek.

Ez a szöveg gépi fordítással készült.

Kivitel

Két kimenet mágneses cikk vagy világos bőrjel csatlakoztatásához. Maximális áramerősség kimenetenként: 1500 mA (2 s-ig) | 800 mA (folyamatos)
Kimenet bármely fogyasztó számára (pl. kitérő lámpás). Maximális áramerősség: 300mA
Elektromosan szigetelt zsugorcsővel
Forrasztott kábelekkel a vágányhoz, a pontokhoz vagy a fő jelhez, a kiegészítő fogyasztóhoz és a programozó gombhoz
Adatformátumok: Motorola-I és -II, DCC (DCC/14, DCC/28, DCC/128, DCC/SDF az NMRA és RCN szabvány szerint)
Címek száma: DCC formátum: 1 - 2040 | Motorola formátum: 1-1020

Szállítás tartalma

WD-31 dekóder
Kétoldalas ragasztópárna (kb. 30 x 15 mm)
Használati útmutató
