Name: TAMS Elektronik 52-01186-01 GBM-8.2, Bst Foglalt vágányt jelző készülék Modul
Brand: TAMS Elektronik
SKU: 2612756
Availability: InStock

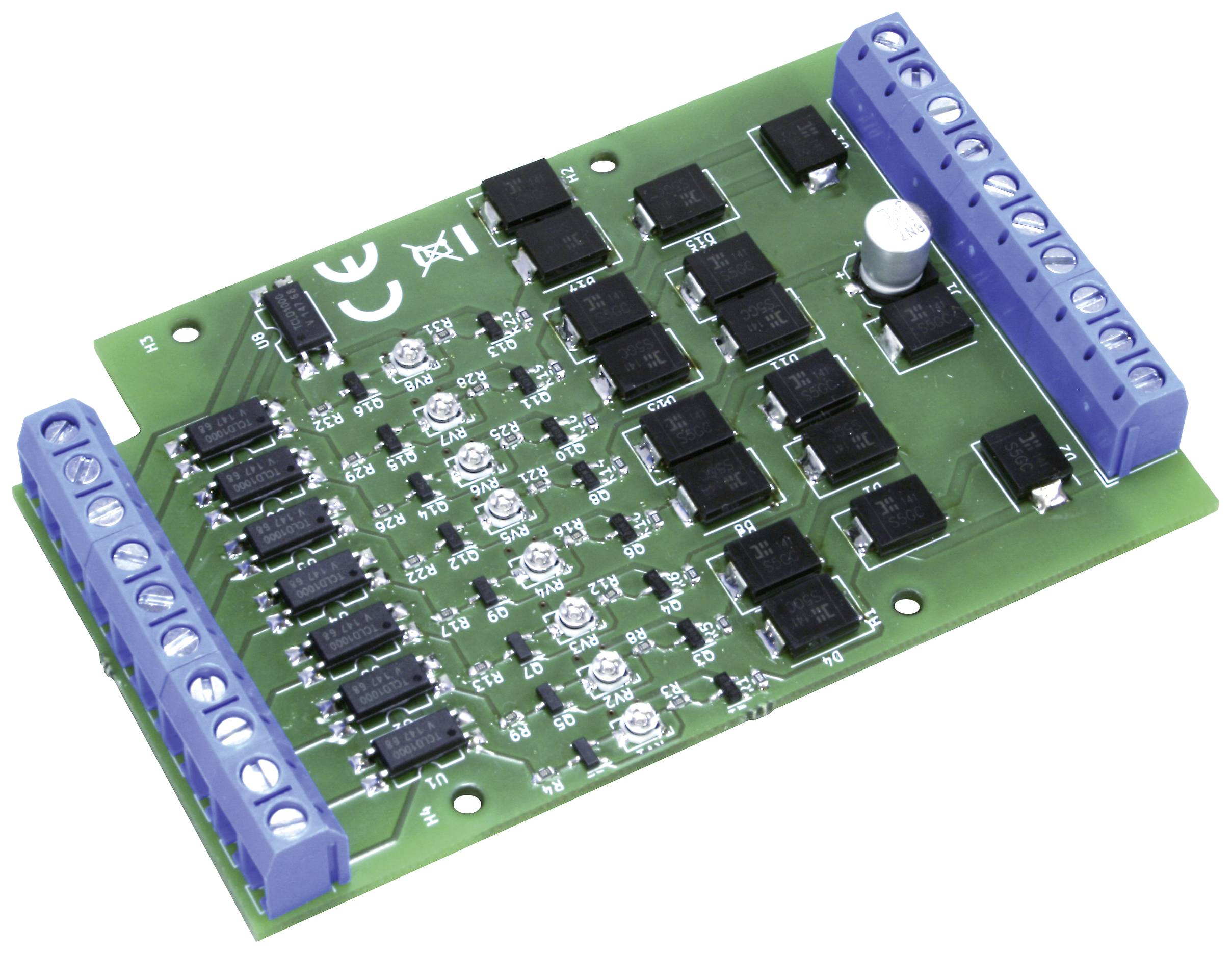

Zöld nyomtatott áramkör több fekete chipel és kék csatlakozóval mindkét oldalán. Alkalmas elektronikai alkalmazásokhoz.

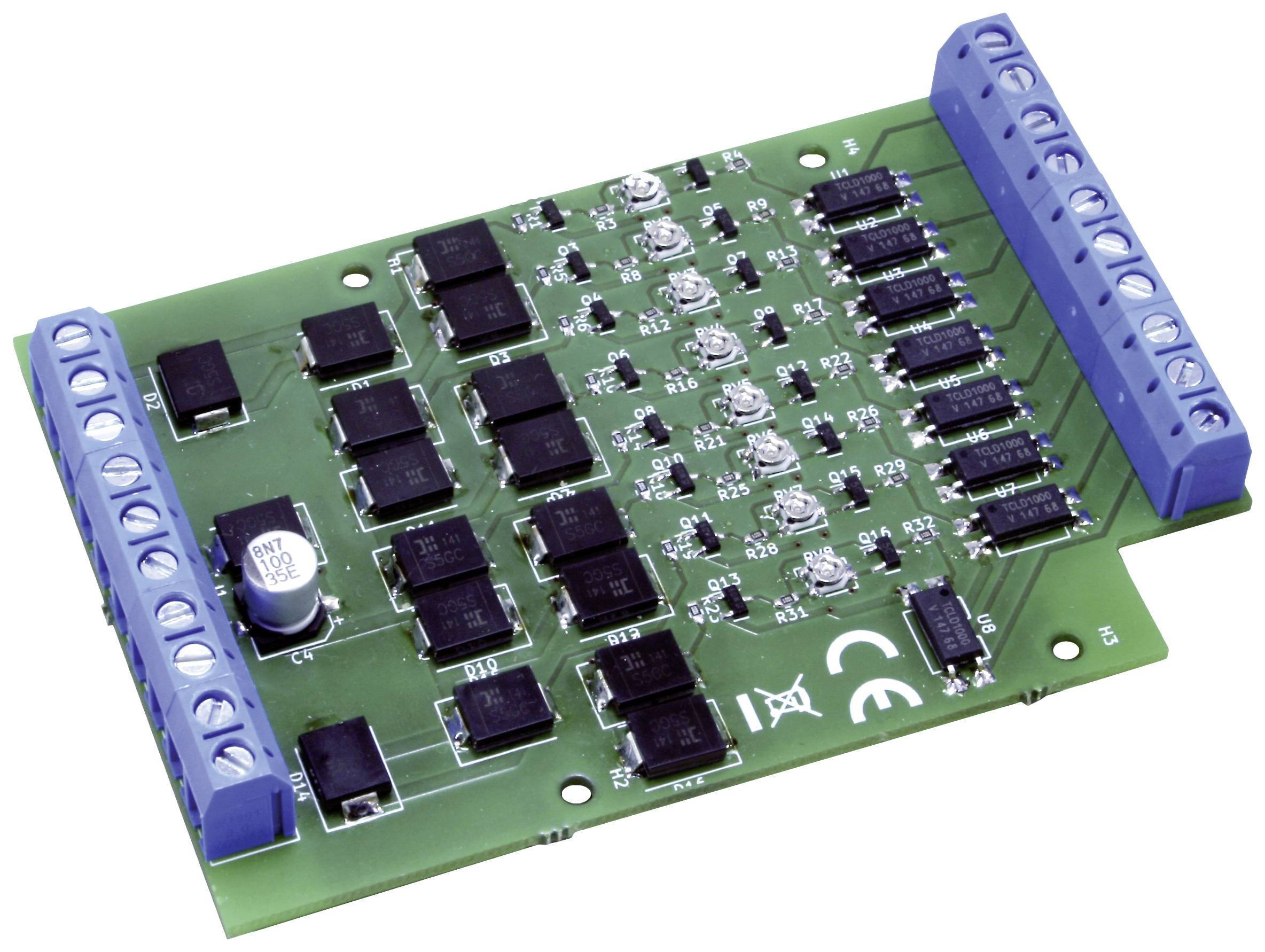

Elektronikai alkatrészeket, köztük kondenzátorokat és ellenállásokat tartalmazó panel zöld nyomtatott áramköri lapon rögzítve. Kék csatlakozó sorkapcsok az oldalakon.

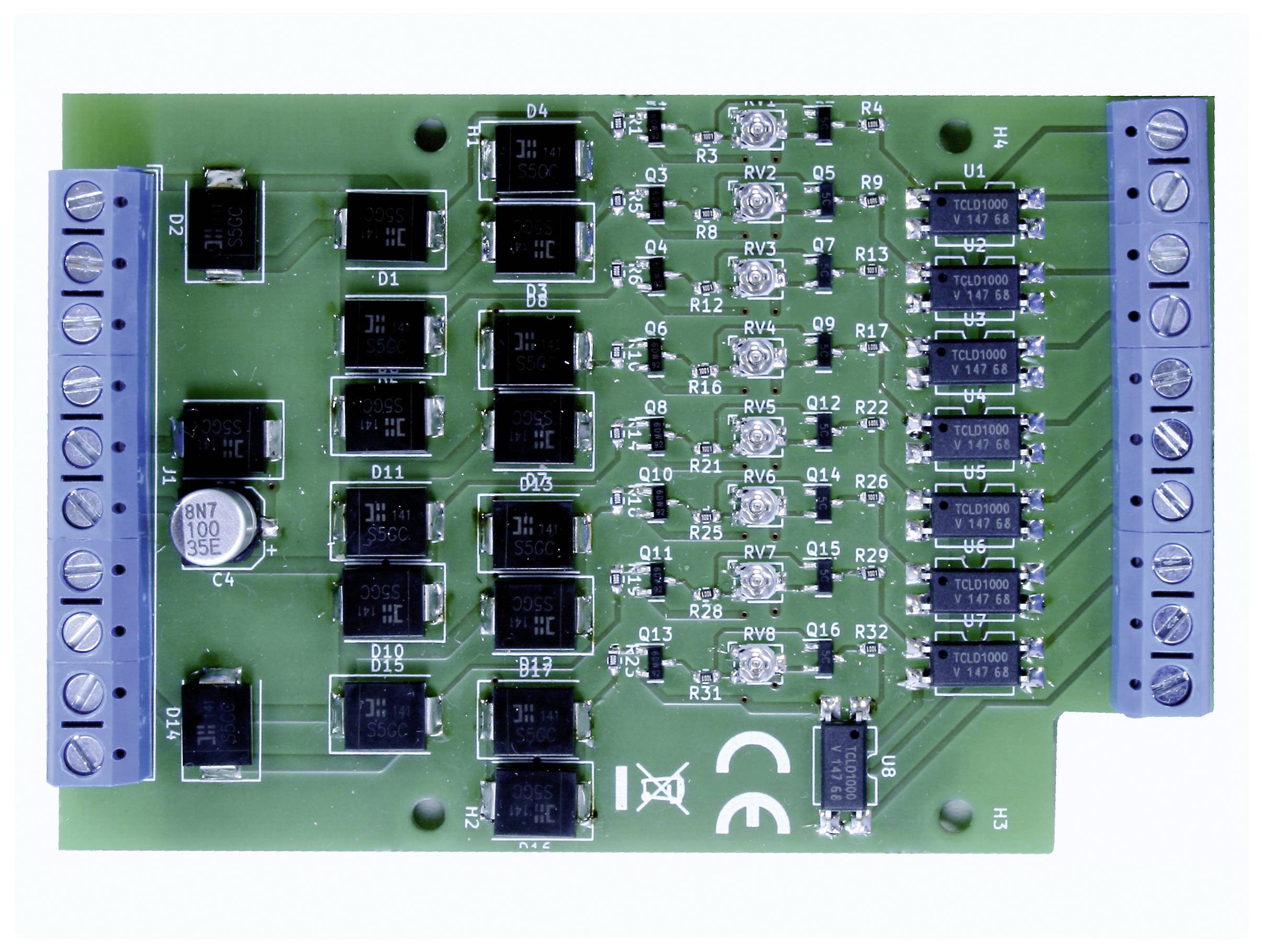

Egy zöld elektronikus áramkör több fekete chippel és ezüstös alkatrészekkel, amelyek egy téglalap alakú áramköri lapkára vannak szerelve.

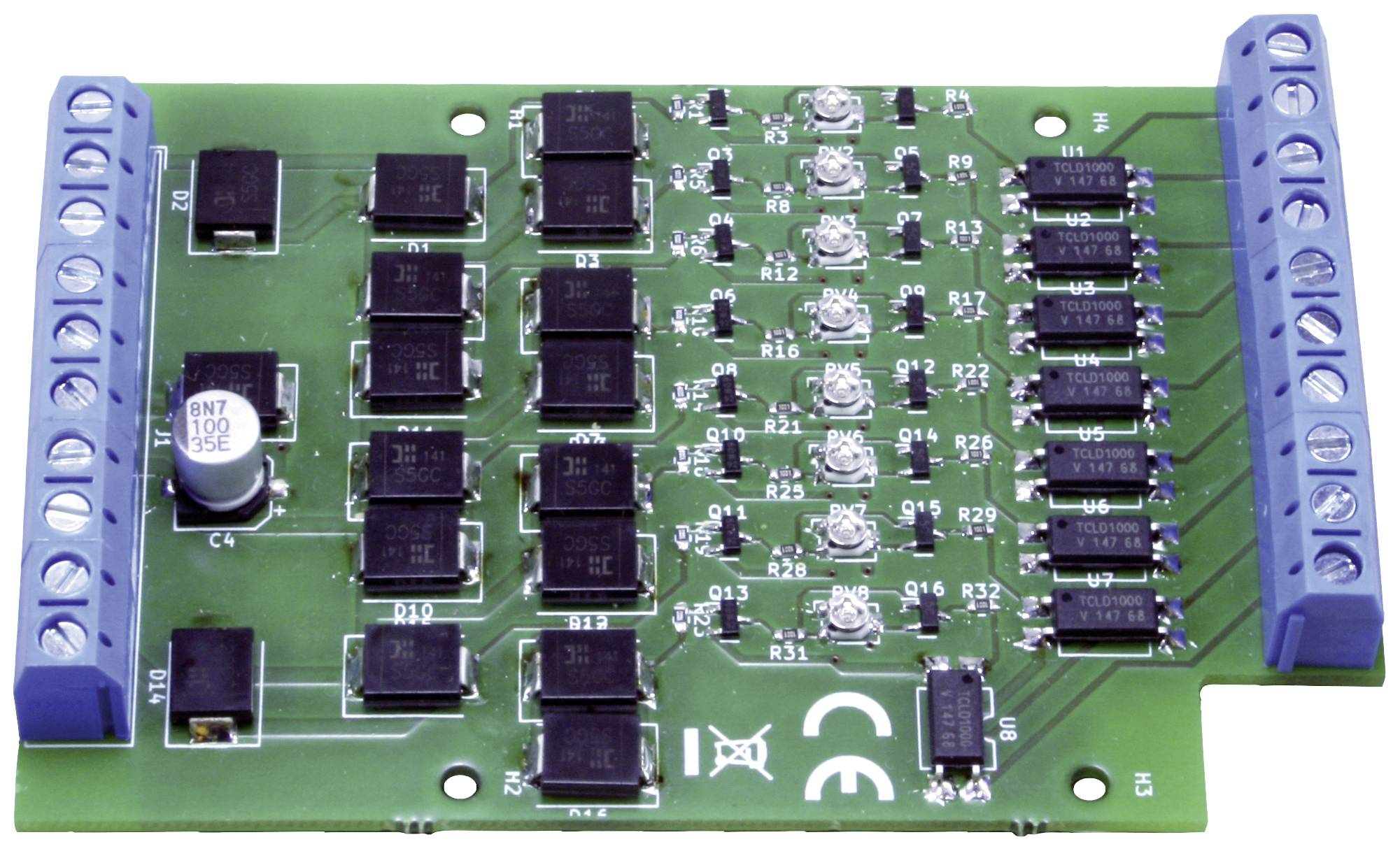

Egy zöld nyomtatott áramkör több fekete chipet és kék csatlakozót tartalmaz. Az áramkör különböző elektronikai alkatrészekkel és áramköri elemekkel van felszerelve.

1/4

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 5. [Cs.]

2 db

Szám

Összesen (16 990 Ft / Darab)

16 990 Ft

ÁFÁ-val

Már csak 2 db érhető el

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

Pályafoglaltság-érzékelő GBM-8.2, modul

A bemenetek és kimenetek galvanikusan le vannak választva
Állítható érzékenység
Minden névleges mérethez megfelelő

Műszaki adatok

Termék típus: Foglalt vágányt jelző készülék

Dekóder gyártó: Tams

Dekóder kivitel: Modul

Kimenetek száma: 8 x

Hossz: 97 mm

Szélesség: 63 mm

Korosztály: 15 éves kortól

Méret: (H x Sz) 97 mm x 63 mm

Gyártói szám: 52-01186-01

Dokumentumok és letöltések

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2612756 TAMS Elektronik 52-01186-01 GBM-8.2, Bst Foglalt vágányt jelző készülék Modul

Leírás

Az a "helyes" érzékenység, amelynél a vágányfoglaltság-érzékelő érzékeli a villamosenergia-fogyasztót egy szakaszon, több tényezőtől függ: Ha például olyan járművek, amelyek tengelyei ellenálló festékkel vannak bevonva, üzenetet küldenek, nagyon magas érzékenység szükséges. . A digitális rendszerekben azonban a nagy érzékenység problémát jelenthet, ha a digitális rendszer zavaró feszültségei téves riasztásokat okoznak.
A GBM-8.2-vel az egyes érzékelési szakaszok érzékenysége külön beállítható egy trimmelő potenciométeren, és az egyéni igényekhez igazítható.

Ez a szöveg gépi fordítással készült.

Kivitel

Teljesen összeszerelt és tesztelt áramkör
Minden névleges méretű rendszer (pályaszakaszonként 6 A-ig)
Digitális rendszerek (formátumtól függetlenül) olyan visszacsatoló eszközökkel kombinálva, amelyek a földérintkezőkben olvasnak (pl. s88)
Analóg rendszerek (egyenáram vagy váltakozó áram)
Felügyelt vágányszakaszok száma: 8
Feszültségellátás a vágányszakaszokhoz: közös meghajtó transzformátor / nyomásfokozó áramkör
Maximális áram pályaszakaszonként: 6 A
Érzékenység: min. 0,1 A (állítható)
Kimenetek száma: 8
Maximális áramerősség kimenetenként: 50 mA
A foglaltsági jelentések értékelése: az alsó komponensek talajához viszonyítva (elektromos szigetelés)
A foglaltsági jelentések megjelenítése: pl. külső LED-ekkel a kimeneteken
Áramellátás: pályán keresztül

Szállítás tartalma

Kész GBM-8 építőelem

Tudnivalók

A GBM-8.2 elvileg csak olyan analóg egyenáramú rendszerekben lévő járműveket képes észlelni, amelyek egy menetirányból hajtanak be a felügyelt vágányszakaszba.
