Name: TDK ACM4520-901-2P-T000 Gleichtaktdrosseln/Filter für Stromleitungen Fojtó SMD 1808 1.6 µH 60 mΩ 900 Ω 2 A 1 db
Brand: TDK
SKU: 3555222
Availability: SoldOut

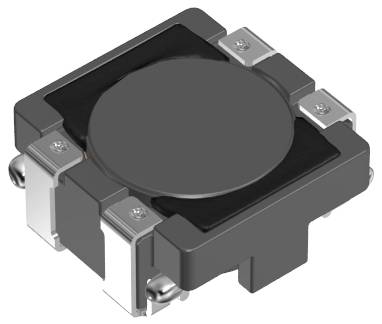

Egy fekete és ezüst elektronikai alkatrész körkörös középponttal, több csatlakozóval az élek körül, valószínűleg egy felületi szerelésű induktor.

Termék típus

Fojtó

Kivitel

SMD

L(N)

1.6 µH

Ellenállás

60 mΩ

Hőmérséklet (max.)

85 °C

Adatlap (PDF)

Nem elérhető

Összesen (555Ft / Darab)

555Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

TDK közös módusú fojtótekercsek/szűrők ACM4520-901-2P-T000

Chip közös módusú szűrők nagyáramú alkalmazásokhoz.
Minden sorozat kiváló közös módusú impedanciát és zajcsökkentést kínál kompakt kivitelben.
Lapos profiljának és kis méretének köszönhetően ideális felületi szerelésre.
Üzemi hőmérséklettartomány: -40 ... +85 °C

Műszaki adatok

2 vezeték

Termék típus: Fojtó

Kivitel: SMD

Kivitel: 1808

L(N): 1.6 µH

Impedancia 25 MHz-nél: 420 Ω

Impedancia 100 MHz-nél: 900 Ω

Frekvencia: 100 kHz

Teszt frekvencia: 100 MHz

Mérési gyakoriság: 100 MHz

Ellenállás: 60 mΩ

Névleges feszültség: 50 V/DC

Névleges áram: 2 A

Anyag: Vas

Hossz: 4.7 mm

Szélesség: 4.5 mm

Magasság: 2 mm

Hőmérséklet (min.): -40 °C

Hőmérséklet (max.): 85 °C

Súly: 0.14 g

Ipari termék: Igen

Tartalom: 1 db

Méret: (H x Sz x Ma) 4.7 x 4.5 x 2 mm

RoHS konform: Igen

Gyártói szám: Gleichtaktdrosseln/Filter für Stromleitungen

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Impedancia 100 MHz-nél

Kivitel

L(N)

Ellenállás

Hőmérséklet (max.)

TDK ACM4520-901-2P-T000 Gleichtaktdrosseln/Filter für Stromleitungen Fojtó SMD 1808 1.6 µH 60 mΩ 900 Ω 2 A 1 db

Rendelési szám:3555222

Nem elérhető

Conrad Electronic

Jelenlegi termék

900 Ω

SMD

1.6 µH

60 mΩ

85 °C

Min.: 1

Többszörös: 1

555Ft^*

TDK ACM1211-701-2PL-TL01 Gleichtaktdrosseln/Filter für Stromleitungen Fojtó Common mode SMD 1.33 µH 6 mΩ 700 Ω 8 A 1 db önálló

Rendelési szám:3555213

Szállítás: 10. 22. [Cs.]

92 dbConrad Electronic

700 Ω

SMD

1.33 µH

6 mΩ

85 °C

Min.: 1

Többszörös: 1

855Ft^*

TDK ACM12V-701-2PL-TL00 Gleichtaktdrosseln/Filter für Stromleitungen Fojtó Common mode SMD 7.6 µH 6 mΩ 700 8 A 1 db darab

Rendelési szám:3555214

Szállítás: 10. 22. [Cs.]

95 dbConrad Electronic

700

SMD

7.6 µH

6 mΩ

125 °C

Min.: 1

Többszörös: 1

855Ft^*

TDK ACM1513-551-2PL-TLHF Gleichtaktdrosseln/Filter für Stromleitungen Fojtó Common mode SMD 1.1 µH 4 mΩ 550 Ω 10 A 1 db darab

Rendelési szám:3555215

Szállítás: 10. 22. [Cs.]

96 dbConrad Electronic

550 Ω

SMD

1.1 µH

4 mΩ

85 °C

Min.: 1

Többszörös: 1

855Ft^*

TDK ACM2012-900-2P-T001 Gleichtaktdrosseln/Filter für Stromleitungen Fojtó Common mode SMT 0805 220 nH 90 Ω 400 mA 1 db önálló

Rendelési szám:3555216

Szállítás: 10. 22. [Cs.]

90 dbConrad Electronic

90 Ω

SMT

220 nH

105 °C

Min.: 1

Többszörös: 1

295Ft^*

TDK ACM7060-701-2PL-TL01 Gleichtaktdrosseln/Filter für Stromleitungen Fojtó SMD 2824 1.5 µH 15 mΩ 700 Ω 4 A 1 db

Rendelési szám:3555224

Szállítás: 10. 22. [Cs.]

95 dbConrad Electronic

700 Ω

SMD

1.5 µH

15 mΩ

85 °C

Min.: 1

Többszörös: 1

1290Ft^*

TDK ACM70V-701-2PL-TL00 Gleichtaktdrosseln/Filter für Stromleitungen Fojtó SMD 2824 7.5 µH 15 mΩ 700 Ω 4 A 1 db

Rendelési szám:3555225

Szállítás: 10. 22. [Cs.]

74 dbConrad Electronic

700 Ω

SMD

7.5 µH

15 mΩ

125 °C

Min.: 1

Többszörös: 1

855Ft^*

TDK ACM90V-701-2PL-TL00 Gleichtaktdrosseln/Filter für Stromleitungen Fojtó SMD 6.9 mH 700 Ω 5 A 1 db Tape on Mini reel

Rendelési szám:3555227

Szállítás: 10. 22. [Cs.]

90 dbConrad Electronic

700 Ω

SMD

6.9 mH

125 °C

Min.: 1

Többszörös: 1

1390Ft^*

TDK ACM1211-102-2PL-TL01 Gleichtaktdrosseln/Filter für Stromleitungen Fojtó Nagyáram 33.7 µH 14 mΩ 6 A 1 db darab

Rendelési szám:3555212

Nem elérhető

Conrad Electronic

33.7 µH

14 mΩ

85 °C

Min.: 1

Többszörös: 1

1190Ft^*

TDK ACM2520-102-2P-T002 Gleichtaktdrosseln/Filter für Stromleitungen Fojtó SMT 2.16 µH 900 mΩ 1000 Ω 200 mA 1 db

Rendelési szám:3555217

Nem elérhető

Conrad Electronic

1000 Ω

SMT

2.16 µH

900 mΩ

85 °C

Min.: 1

Többszörös: 1

425Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 3555222 TDK ACM4520-901-2P-T000 Gleichtaktdrosseln/Filter für Stromleitungen Fojtó SMD 1808 1.6 µH 60 mΩ 900 Ω 2 A 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3555222 TDK ACM4520-901-2P-T000 Gleichtaktdrosseln/Filter für Stromleitungen Fojtó SMD 1808 1.6 µH 60 mΩ 900 Ω 2 A 1 db

Leírás

Az ACM4520-901-2P-T000 egy SMD közös módusú fojtótekercs a TDK-tól, amelyet elsősorban a hálózati zaj ellensúlyozására használnak.

Ez a szöveg gépi fordítással készült.

Leírás

Az ACM4520-901-2P-T000 egy SMD közös módusú fojtótekercs a TDK-tól, amelyet elsősorban a hálózati zaj ellensúlyozására használnak.
