Teledyne LeCroy Oscilloscope Probe Mérőfej 2 GHz
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
Szám
Összesen (2 030 701 Ft / Darab)
2 030 701 Ft
ÁFA nélkül
Főbb jellemzők
Teledyne LeCroy, Power/Voltage Rail Probe. 2 GHz-es sávszélesség, 1,2-szeres csillapítás, +/-60V offset, +/-800mV
- Sávszélesség: 2 GHz
Műszaki adatok
- Hőmérséklet, működés: 0 °C és +50 °C között
- Hőmérséklet, üzemen kívül: -40 °C és +70 °C között
- Termék típus
Mérőfej
- Sávszélesség
2 GHz
- Bemeneti ellenállás
50 kΩ
Gyári standard (tanúsítvány nélkül)
Dokumentumok és letöltések
Adatlap
Adatlap 2748918 Teledyne LeCroy Oscilloscope Probe Mérőfej 2 GHz
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2748918 Teledyne LeCroy Oscilloscope Probe Mérőfej 2 GHz
Leírás

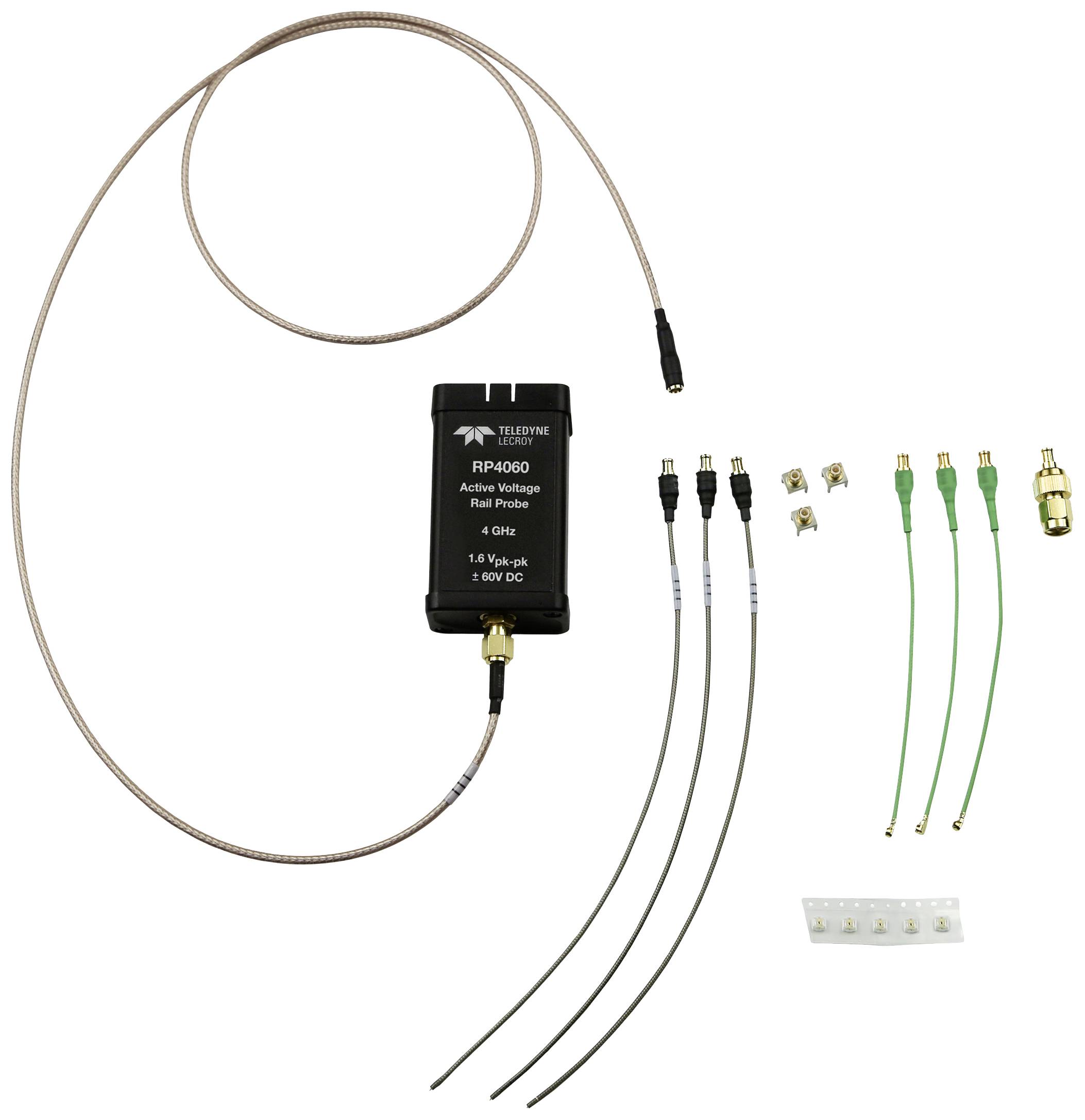

Az RP4060 és RP2060 alapfelszereltségű forrasztó- és koaxiális kábelekkel, MCX és U.FL PCB csatlakozóaljzatokkal. Az aljzatok vagy vezetékek az áramkörben hagyhatók a különböző jelek egyszerű csatlakoztatása érdekében. Opcionálisan elérhető böngészőtipp. A feszültségsínszondákat kifejezetten az 50 Ohm-os egyenáramú táp/feszültségsín érzékelésére tervezték. A szondának nagy beépített eltolása, alacsony csillapítása (zajja) és nagy egyenáramú bemeneti impedanciája van. A beépített eltolás és az alacsony csillapítás lehetővé teszi, hogy az oszcilloszkópban a táp/feszültségsínt az átlagos egyenfeszültséggel eltolja, nagy oszcilloszkóp erősítéssel (érzékenységgel), hogy a kis jelingadozások zajmentesen jelenjenek meg. A nagy egyenáramú bemeneti impedancia kiküszöböli az egyenáramú sín terhelését. Forrasztó vezetékek és koaxiális kábelek teljes készletét tartalmazza.
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Kivitel
- Lehetővé teszi a DC jel megjelenítését az oszcilloszkóp rácsának függőleges közepén, nagy érzékenységű erősítéssel.
Tudnivalók
A szonda csillapítása névleges 1,2-szeres az oszcilloszkóphoz kapcsolva 50 Ω egyenáram mellett. Ez minimálisra csökkenti az additív zajt, és rendkívül hasznossá teszi a Teledyne LeCroy 12 bites High Definition oszcilloszkópjaival a legalacsonyabb zaj érdekében a legmagasabb érzékenységi erősítési beállítások mellett.
