Teledyne LeCroy Probe Differenciál mérőfej készlet 200 MHz 10:1 20 V
EAN:
Gyártól szám:
Rendelési szám:
1 db
Szám
Összesen (947 990 Ft / Darab)
947 990 Ft
ÁFÁ-val
Már csak 1 db érhető el
14 napos visszavételi garancia
Főbb jellemzők
Teledyne LeCroy 200MHz, 3,5pF, 1M aktív differenciálszonda, 20V
- 10:1
- Sávszélesség: 200 MHz
Műszaki adatok
- A szondafej méretei: 116 x 22 x 15 mm
- A vezérlőmodul méretei: 124 x 49 x 27 mm
- Termék típus
Differenciál mérőfej készlet
- Sávszélesség
200 MHz
- Osztási arány
10:1
- Felfutási idő
1.75 ns
- Névleges feszültség
20 V
- Bemeneti kapacitás
3.5 pF
- Bemeneti ellenállás
1 M Ω
- Típus
differenciális
Gyári standard (tanúsítvány nélkül)
- Súly
172 g
- Mérési kategória
CAT III 1000 V
- Szélesség
22 mm
- Magasság
15 mm
- Hossz
116 mm
Dokumentumok és letöltések
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2585980 Teledyne LeCroy Probe Differenciál mérőfej készlet 200 MHz 10:1 20 V
Leírás
A Teledyne Test Tools új T3LVD20-200 alacsony feszültségű differenciálszonda egy széles sávszélességű, alacsony feszültségű, aktív differenciálszonda 200 MHz sávszélességgel, ±20 V (DC + Pk AC), gyors és pontos hullámforma rögzítéssel, 2%-os méréssel. pontosság és alacsony terhelés a tesztáramkörön. Ez a szonda bármely 50 Ω vagy 1 MΩ BNC bemenettel rendelkező oszcilloszkóppal használható.
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Kivitel
- Főbb jellemzői
- Pontos és egyszerű feszültségmérés
- Nagy, 200 MHz-es sávszélesség
- ±20 V differenciális jelbemenet (DC + csúcs AC)
- Nagy differenciális bemeneti impedancia 1 MΩ /< 3,5 pF
- Maximális közös módú feszültség ±60 V
- Kombinált egyvégű és differenciális mérések
- Bármilyen 50 Ω vagy 1 MΩ bemenettel és BNC csatlakozóval rendelkező oszcilloszkóppal használható
- Túlfeszültség védelem két jelzővel
- Alkalmazások
- Beágyazott kisfeszültségű teljesítménytervezés és alkatrészmérések
- Kisfeszültségű szórakoztató elektronikai és háztartási gépek háztartási gépek
- Fotovoltaikus (PV) rendszerek fejlesztése háztartások és ipar számára Rendszertervezés
- Ipari és katonai vezérlő elektronika
- Egyirányú és differenciálbuszok (CAN, CAN FD, LIN, I2C, SPI, MIL-STD-1553B, UART, ARINC429 stb.)
- Kutatás és fejlesztés
- Egyetemek, általános elektronika és oktatás

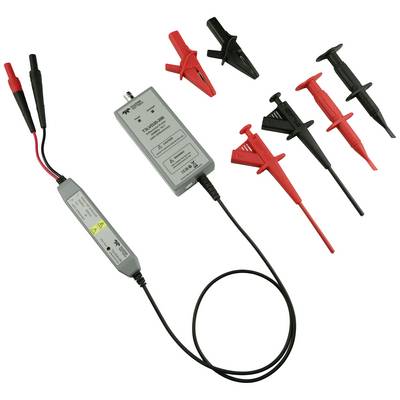

Szállítás tartalma
- Egyetlen aktív szonda
- 2 db krokodil csipesz
- 2x megfogó bilincsek
- 2x próbahorog
- 1x BNC 50Ω átmenő csatlakozó adapter
- 1x BNC kimeneti kábel
- 1 db USB kábel
- 1x fali aljzat USB hálózati adapter
- 1x használati utasítás
- 1x kalibrációs jelentés
