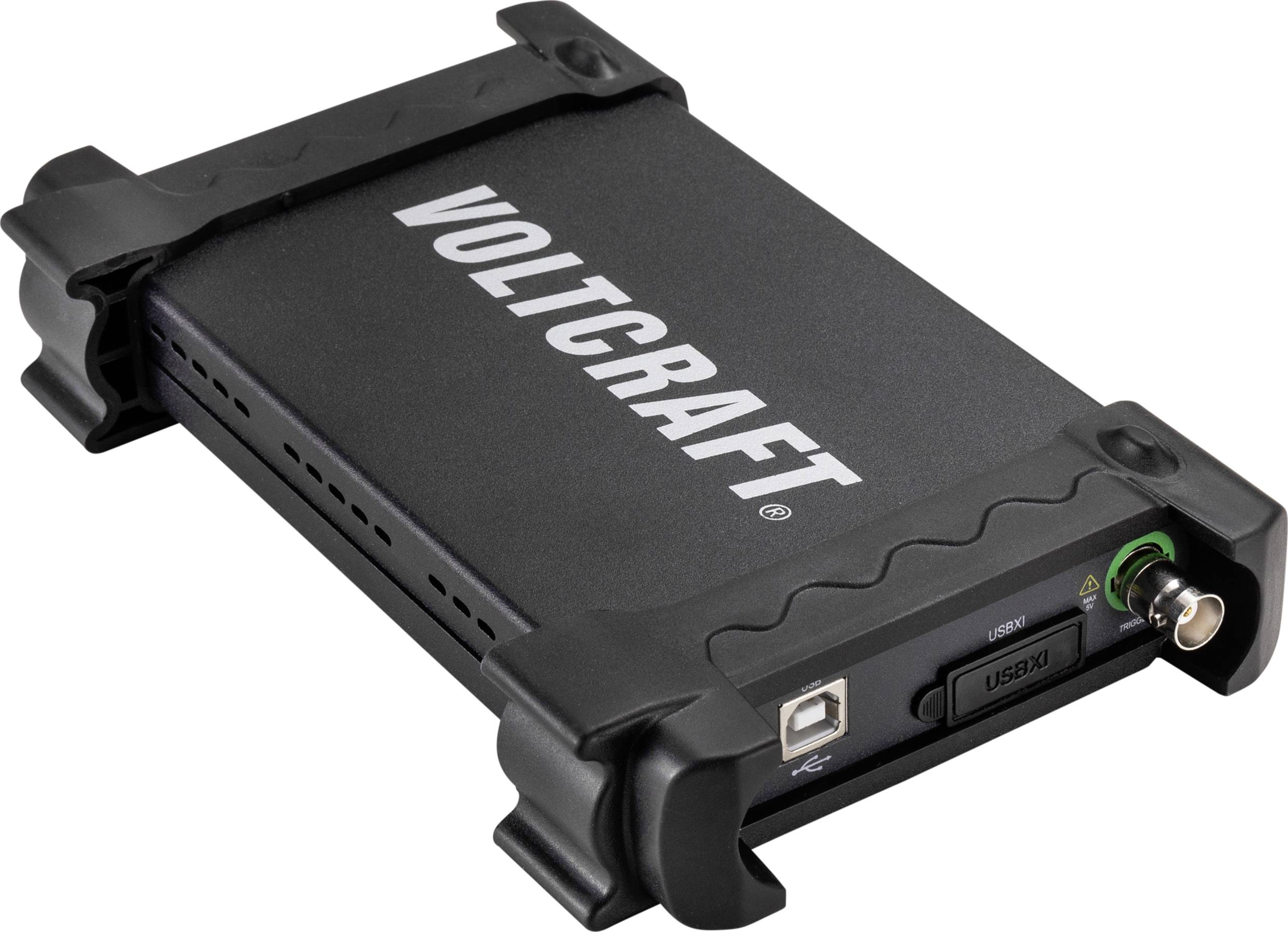

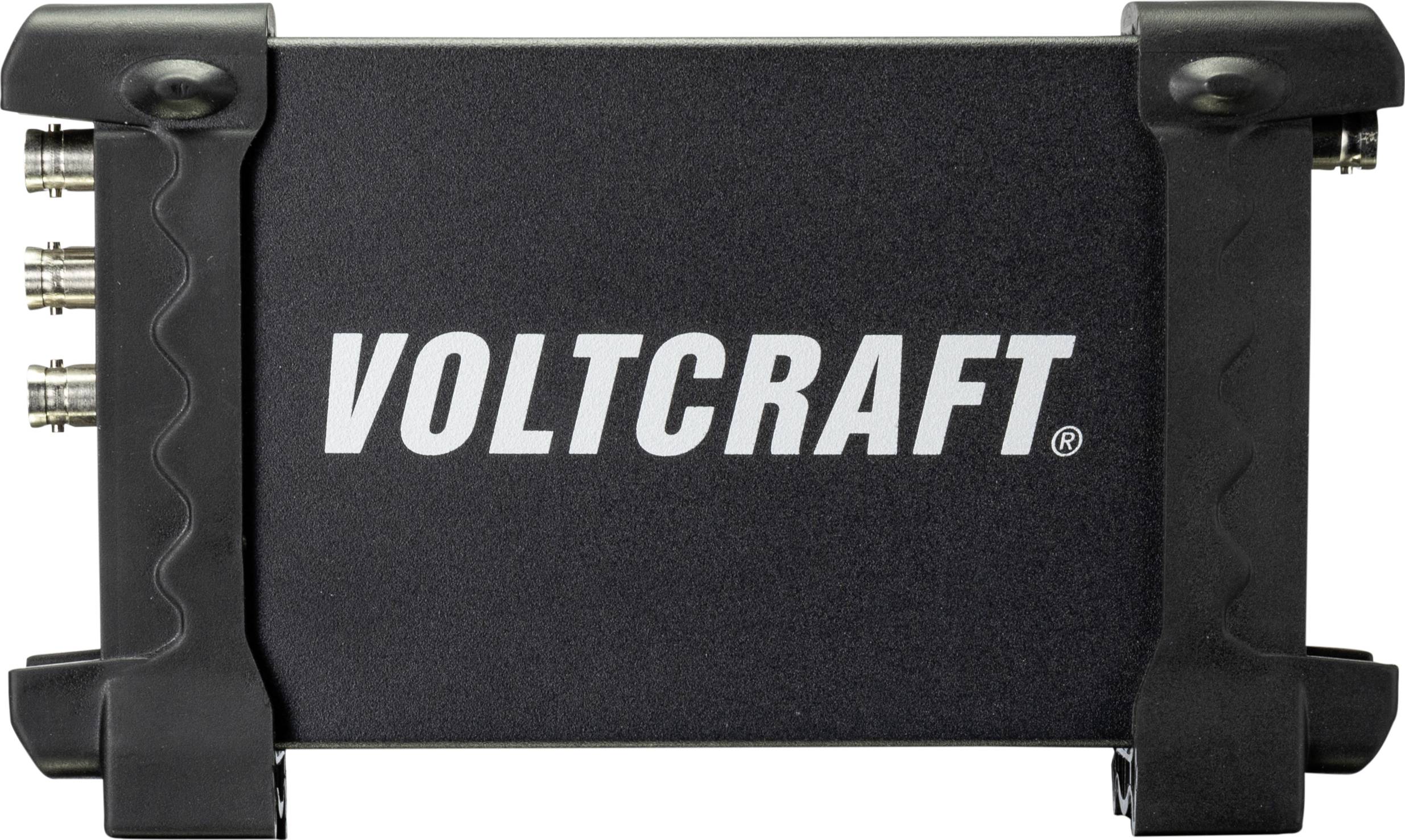

USB-s függvénygenerátor 50 MHz 200 MSa/s, bitminta generátor, Voltcraft DDS-3025
EAN:
Gyártól szám:
Rendelési szám:
Összesen (114 990 Ft / Darab)
114 990 Ft
ÁFÁ-val
14 napos visszavételi garancia
Főbb jellemzők
USB-s függvénygenerátor
- 50 MHz sávszélesség (szinuszos)
- 200 MS/s mintavételi ráta
- Bitminta generátor
- 50 MHz frekvenciamérő
- Jel előállítás külső CSV fájlból (pl. Tektronix®)
Szolgáltatásunk az Ön számára
Műszaki adatok
- Generátor: Mintavételi ráta: 200 MSa/s
- Amplitúdó: ±3,5 V
- Frekvencia felbontás: 0,1 %
- Digitális szint: LVCMOS
- Jel kimeneti forma
Szinusz, négyzet, fűrészfog, trapéz, arbitrázs, Gauss zaj, fehér zaj, AM/FM
- Termék típus
USB-s függvénygenerátor
- Frekvrencia tartomány
50 MHz (max)
- Kimeneti jelformák
Színusz
- Frekvenciatartomány (szinusz)
1 Hz - 50 MHz
- Klirr faktor (szinuszos)
-50 dBc
- Frekvenciatartomány (négyszög)
1 Hz - 5 MHz
- Kijelző
LED-es
- Háromszög frekvenciatartomány
1 Hz - 10 MHz
- Frekvenciatartomány (ARB)
1 Hz - 25 MHz
Gyári standard (tanúsítvány nélkül)
- Frekvenciamérés (külső)
DC - 50 MHz
- Méret
(Sz x Ma) 206 mm x 122 mm
- Súly
400 g
- Csatornák száma
1 csatornás
- Frekvencia (max.)
50 MHz
- Jellemzők
frekvencia számlálóval
- Szélesség
206 mm
- Magasság
122 mm
- Csatlakozók
USB
- Tápellátás
USB
- Gyártói szám
DDS-3025
- Felbontás
12 bit
- Frekvenciatartomány
DC - 50 MHz
- Impedancia
50 Ω
- Csatlakozók
USB 2.0
- Tápellátás
USB
- Bemeneti ellenállás
> 100 kΩ
Megfelelőség és tanúsítványok
Certified by EU Garan
Dokumentumok és letöltések
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 1188090 USB-s függvénygenerátor 50 MHz 200 MSa/s, bitminta generátor, Voltcraft DDS-3025
Megfelelőségi nyilatkozat
Megfelelőségi nyilatkozat 1188090 USB-s függvénygenerátor 50 MHz 200 MSa/s, bitminta generátor, Voltcraft DDS-3025
Garanciális feltételek
Garanciális feltételek 1188090 USB-s függvénygenerátor 50 MHz 200 MSa/s, bitminta generátor, Voltcraft DDS-3025
Letöltés
Letöltés 1188090 USB-s függvénygenerátor 50 MHz 200 MSa/s, bitminta generátor, Voltcraft DDS-3025
Leírás
Összekötve egy Windows® kompatibilis számítógéppel, amely USB csatlakozóval rendelkezik, egy széleskörűen felszerelt tárolóoszcilloszkópra tehet szert, azzal az előnnyel, hogy a mérési adatok tárolhatók és feldolgozhatók. A készülék egy kimenő csatornával rendelkezik amivel max. 25 MHz-es arbitrázs ill. max. 50 MHz-es szinusz jelek állíthatók elő és bocsáthatók ki. A képernyő felülete egy hagyományos függvénygenerátoréhoz hasonló. A beállítások a szoftver segítségével történnek.
A beépített bitminta generátor és frekvenciamérő digitális rendszerek kibővített analíziseit teszik lehetővé. A beépített memórián keresztül egy előre beállított jel számítógéptől függetlenül is kibocsátható. A tápellátást ekkor egy opcionálisan kapható USB-s tápegység biztosítja.
A beépített bitminta generátor és frekvenciamérő digitális rendszerek kibővített analíziseit teszik lehetővé. A beépített memórián keresztül egy előre beállított jel számítógéptől függetlenül is kibocsátható. A tápellátást ekkor egy opcionálisan kapható USB-s tápegység biztosítja.
Kivitel
- 12 bites függőleges felbontás

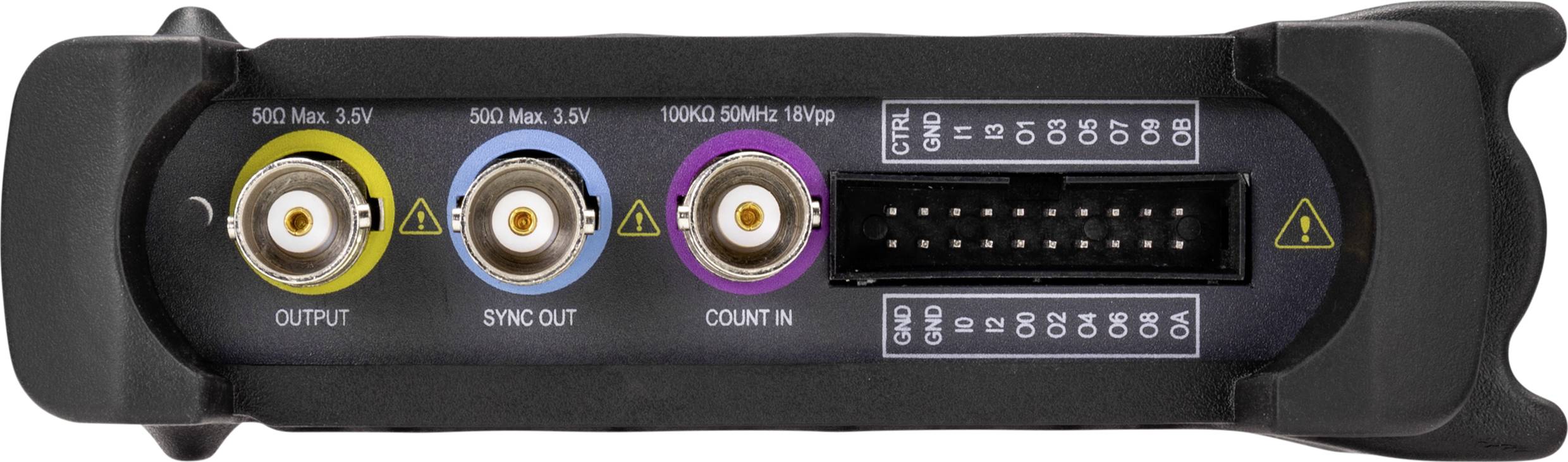

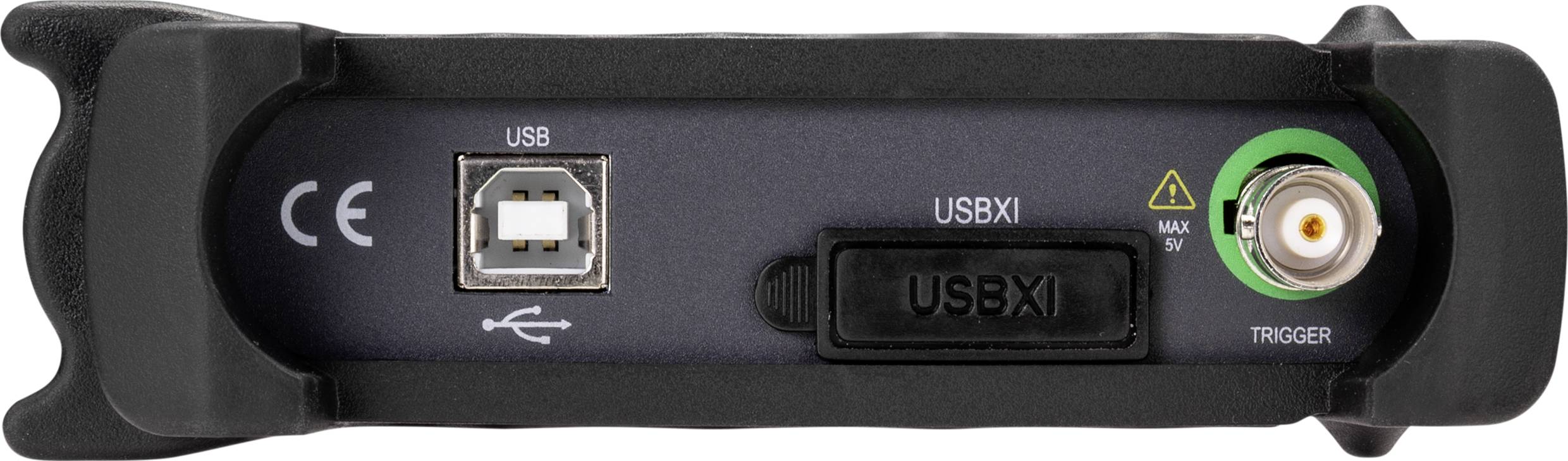

- Külső trigger
- Szinkron kimenet
- Szoftveres kezelés és beállítás
- LabView rendszerbe csatlakoztatás
- 4 digitális bemenet (6 bites) és 12 digitális kimenet (12 bites)
- Önálló működés számítógép nélkül is a belső memória használatával (opcionálisan kapható USB-s tápegység szükséges hozzá).
Szállítás tartalma
- Hálózati adapter
- USB kábel
- BNC-BNC vezeték
- Szoftver CD
- Használati útmutató.
Tudnivalók
CD meghajtó
Szabad USB 2.0 csatlakozó
Windows® XP/Windows Vista™/Windows® 7/8.
Rendszerkövetelmények
- CD meghajtó · Szabad USB 2.0 csatlakozó · Windows® XP/Windows Vista™/Windows® 7/8.
