Name: Weidmüller 1351620000 VPU I 2 R LCF 280V/25KA Túlfeszültség levezető 25 kA 1 db
Brand: Weidmüller
SKU: 1912796
Availability: BackOrder

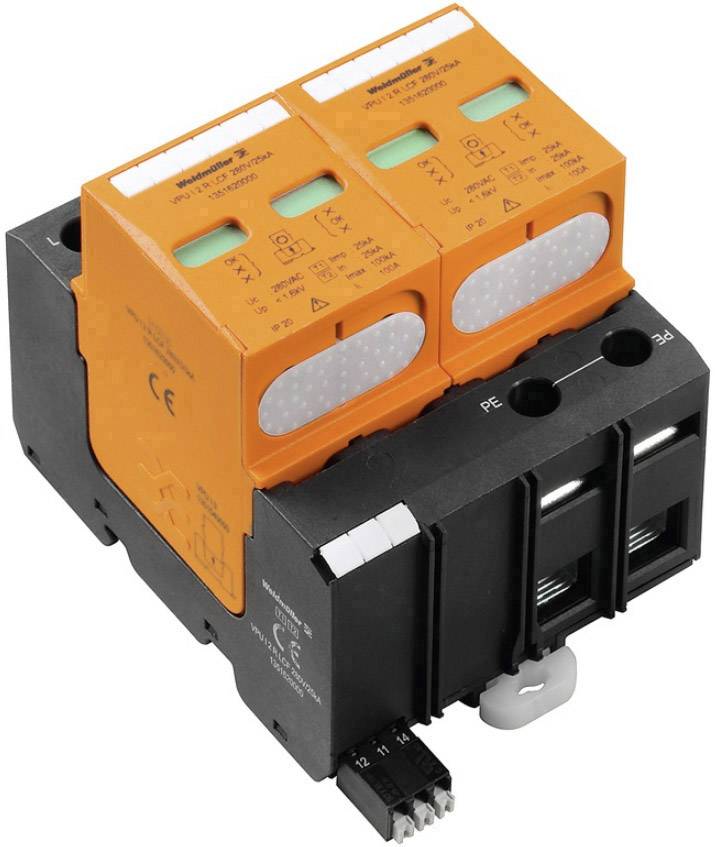

Túlfeszültség-védelmi eszköz két narancssárga modullal, fekete alappal és csatlakozókkal, elektromos rendszerek védelmére.

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 19. [Cs.]

18 db

Szám

Összesen (64 990 Ft / Darab)

64 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Csupaszolási hossz: 8 mm
Csíkozási hossz névleges csatlakozás: 15 mm
Csatlakozás típusa: PUSH IN
Meghúzási nyomaték, max: 3 Nm
Meghúzási nyomaték, min .: 2 Nm
Kivitel: beépítési ház; 4 TE, Insta IP20
Szerelési méret magasság: 75 mm
Maximális frekvenciatartomány: 60 Hz
Frekvenciatartomány, min .: 50 Hz
Maximális folyamatos feszültség, Uc (AC): 280 V
Befogási terület, legfeljebb: 35 mm²
Befogási terület, min .: 4 mm²
Rövidzárási szilárdság ISCCR: 25 kA
Tárolási hőmérséklet: -40 °C-tól 80 °C-ig
Vezetőkeresztmetszet, tömör, max .: 1,5 mm²
A vezető keresztmetszete finoman sodrott, max.: 25 mm²
Vezető keresztmetszet, többvezetékes, max .: 50 mm²
Nettó súly: 714 g
Optikai funkciókijelző: zöld = rendben, piros = hibás az levezető, cserélje ki
Pólusok száma: 2
DIN sín: TS 35
Túlfeszültség-kategória: IV
Szennyezési fok: 3

Termék típus: Túlfeszültség levezető

Levezető áram: 25 kA

Névleges feszültség: 230 V/AC

Megszólalási idő: ≤ 100 ns

Üzemi hőmérséklet: -40°C ... + 70 °C

: IP20

Gyártói szám: 1351620000

Típus: I. típusú, II

Gyártói szín: Fekete
Narancs

Szabványok: IEC61643-11, EN61643-11

Méret: (Sz x Ma x Mé) 71.2 x 106 x 69 mm

Szélesség: 71.2 mm

Magasság: 106 mm

Mélység: 69 mm

Tartalom: 1 db

Dokumentumok és letöltések

Adatlap

Adatlap 1912796 Weidmüller 1351620000 VPU I 2 R LCF 280V/25KA Túlfeszültség levezető 25 kA 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1912796 Weidmüller 1351620000 VPU I 2 R LCF 280V/25KA Túlfeszültség levezető 25 kA 1 db

Leírás

Az IEC 61643-11, EN61643-11: 2013 szabvány I. osztályának követelményeinek megfelelő többpólusú villámvédő berendezés, a V0 anyagból készült levezető villámvédő potenciálpotenciál-összekapcsolásként szolgál, ha a 0–1 interfészeket (az IEC 1312-1 szerint) használják, és az IEC 61643 szerint alkalmazzák. A nem szivárgó szikrarés és a nagy teljesítményű varisztor együttes használata megfelel a VDEW irányelv I. osztályú túlfeszültség-védő készülékek ellenőrizhetőségének követelményeinek. Az ütközőt a védendő rendszer betáplálásának közelében kell felszerelni egy szabványos szerelési / elosztó házban. Az egyfázisú hálózatban a VPU I 2 R LCF 280V / 25kA készüléket használják. A varisztor hőszigetelő készülékkel. Ha már nincs védelem, a kijelzőn a szín zöldről pirosra változik. Ezenkívül a funkcionális állapotot potenciálmentes jelző érintkező (váltó érintkező) jelzi
