2 csatornás függvénygenerátor 1 µHz - 160 MHz 1,25 GS/s, Voltcraft FG-31602T vásárlása

Oszcilloszkóp-kijelző két csatornával. Frekvenciákat és amplitúdókat mutat, A csatorna 1000 Hz-en, B csatorna szintén 1000 Hz-en, mindkettő 1000 Vpp.

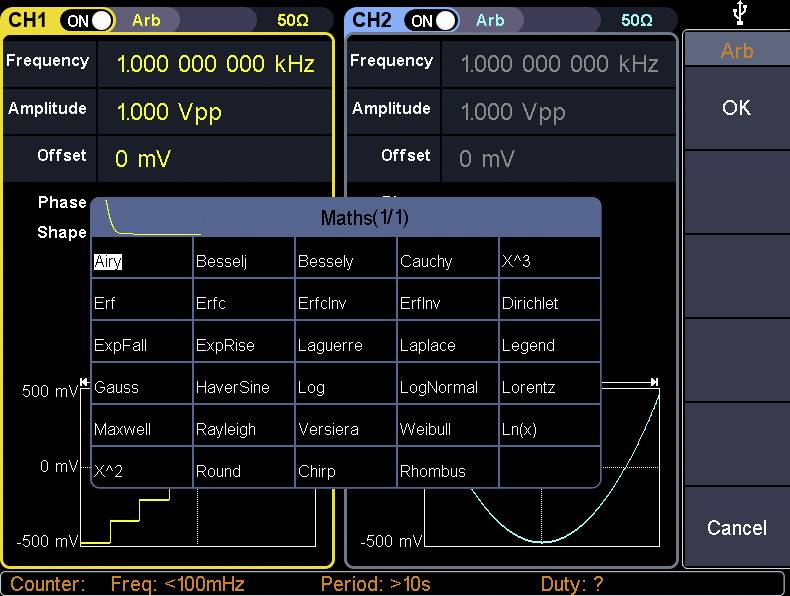

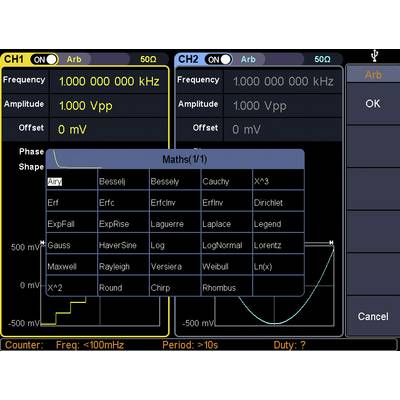

Mérőkészülék interfész két csatornával. Frekvencia és amplitúdó mindkét csatornán. Matematikai függvények, mint 'Airy', 'Erf', 'Gauss'.

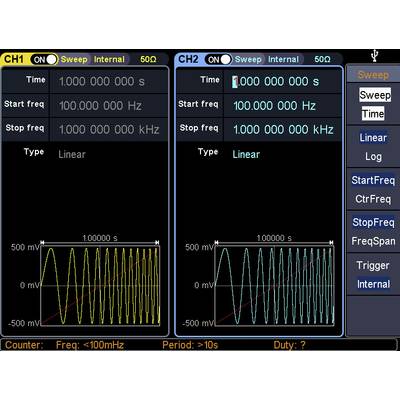

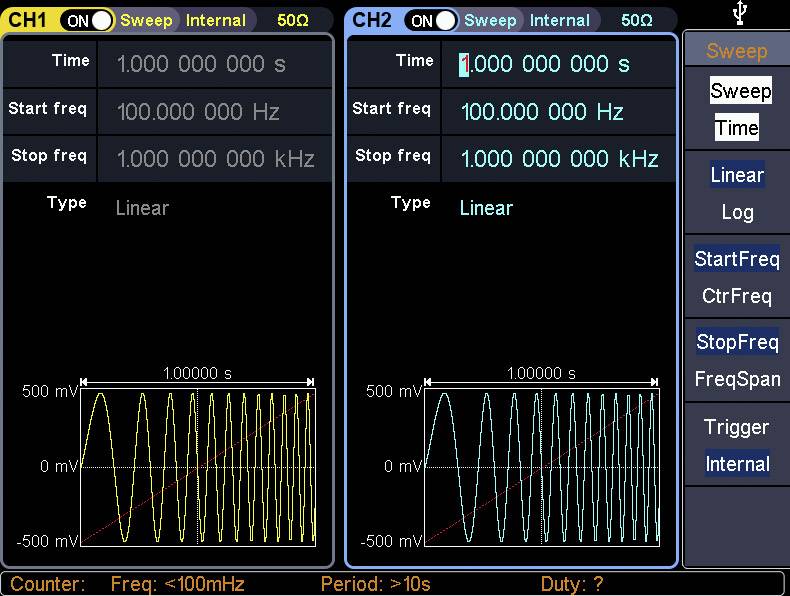

Két oszcilloszkóp csatorna hullámformákat mutat. CH1: sárga szinuszhullám, 1 Hz beállítás. CH2: kék hullám, 100 kHz beállítás. Lineáris moduláció.

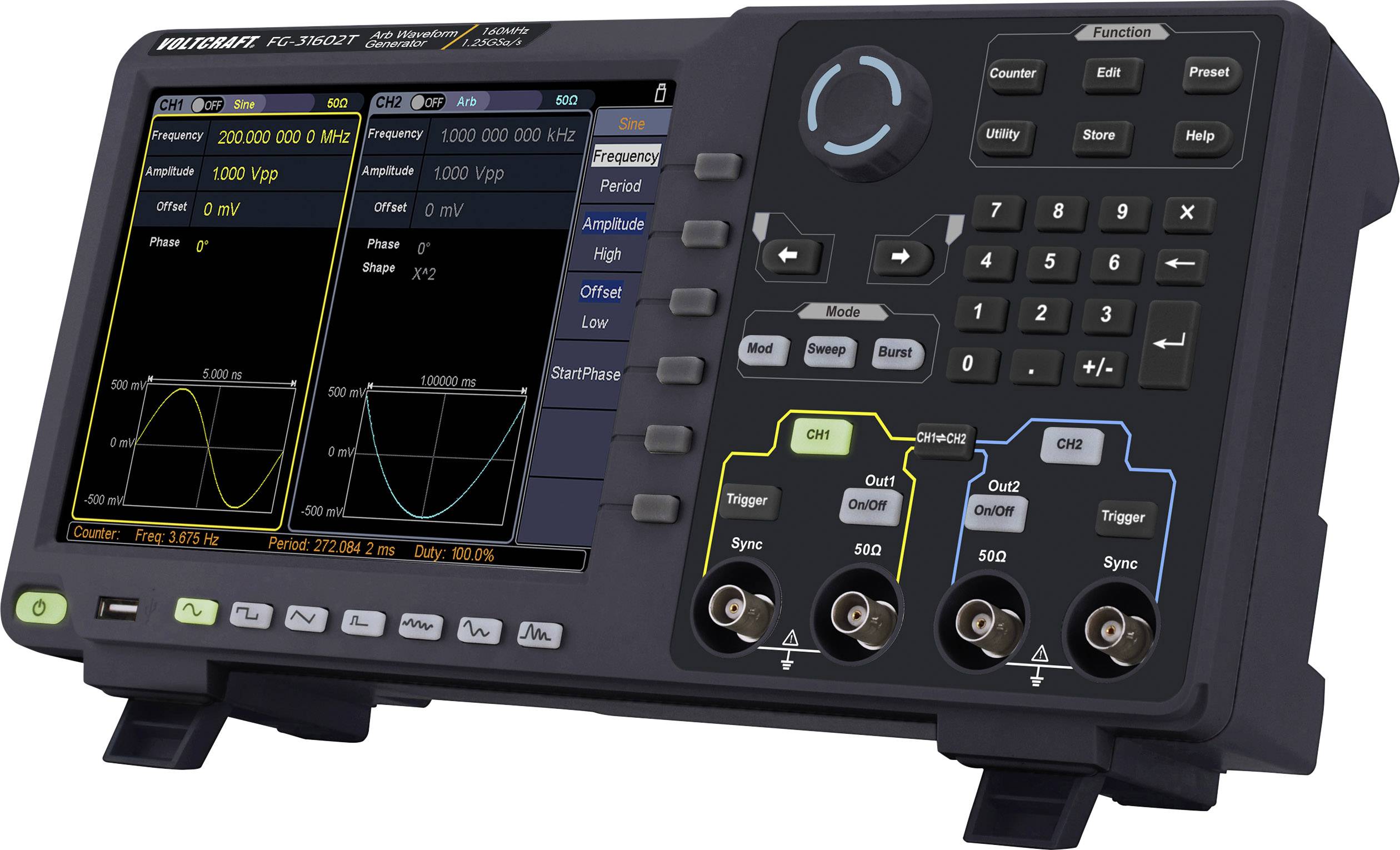

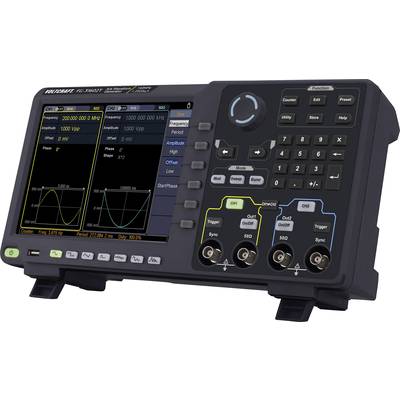

Elektronikus mérőkészülék két kijelzővel, amelyek különböző elektromos jeleket és hullámformákat jelenítenek meg. Billentyűzet jobb oldalon.

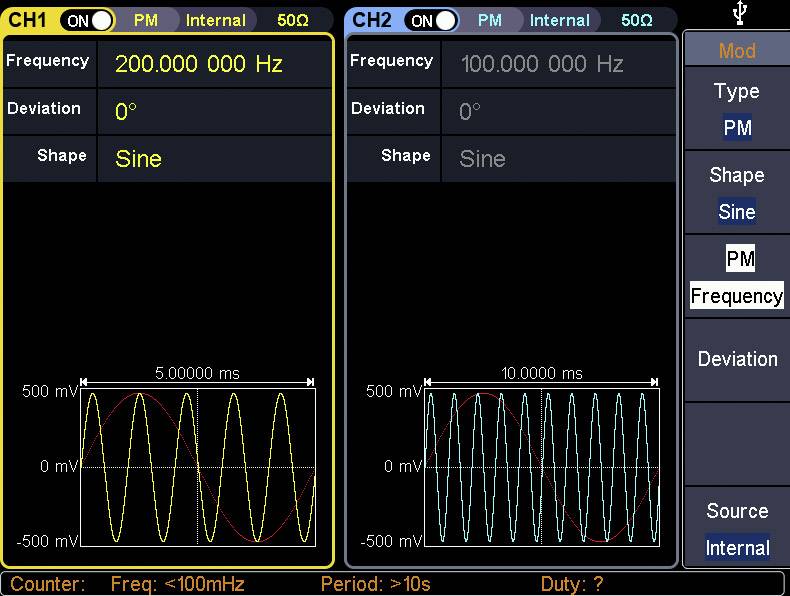

Két oszcilloszkóp-csatorna 200 MHz és 100 MHz frekvenciájú szinuszos hullámokat mutat. Mindkét csatorna 0°-os eltérést mutat és hullámformákat jelenít meg.

'Kettős csatornás hullámforma generátor kijelzése. CH1 csatorna: sárga szinuszos hullám 1 MHz-en, 1 Vpp amplitúdóval. CH2 csatorna: kék szinuszos hullám 1 MHz-en, 1 Vpp amplitúdóval. Frekvencia és amplitúdó vezérlése jobboldalt.'

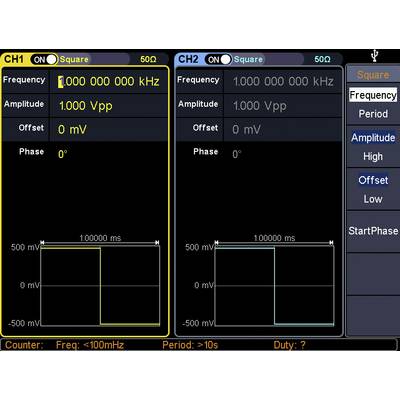

'Kétcsatornás oszcilloszkóp. CH1: Frekvencia 1 GHz, Amplitúdó 1 Vpp, Eltolás 0 mV. CH2: Azonos beállítások. Ábrák a jeleket 0 mV eltolással mutatják.'

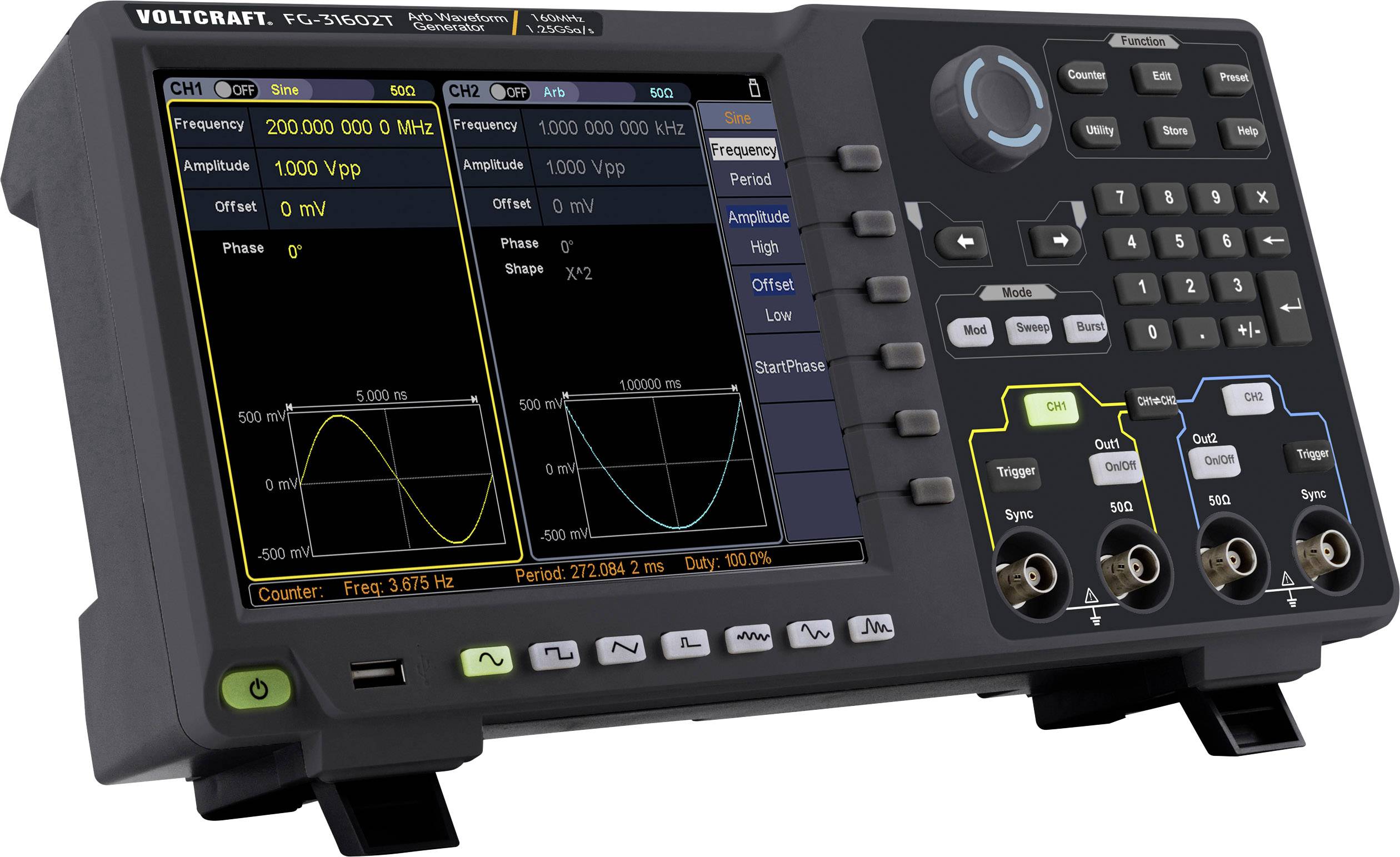

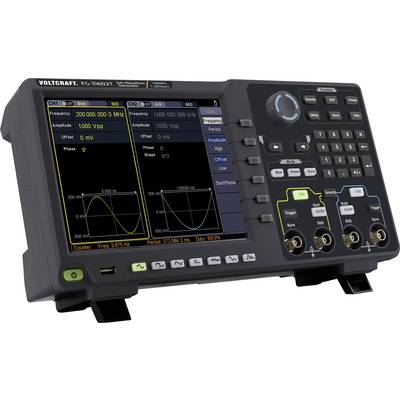

Egy digitális oszcilloszkóp kijelzőjén két hullámforma és különböző beállítási lehetőségek láthatók a frekvencia és amplitúdó méréséhez.

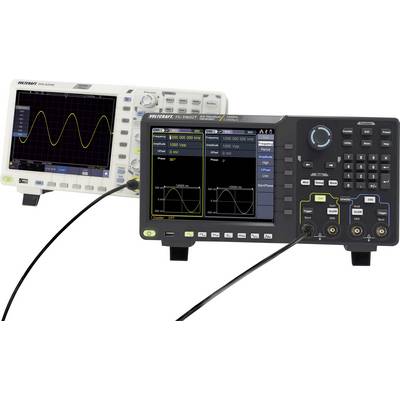

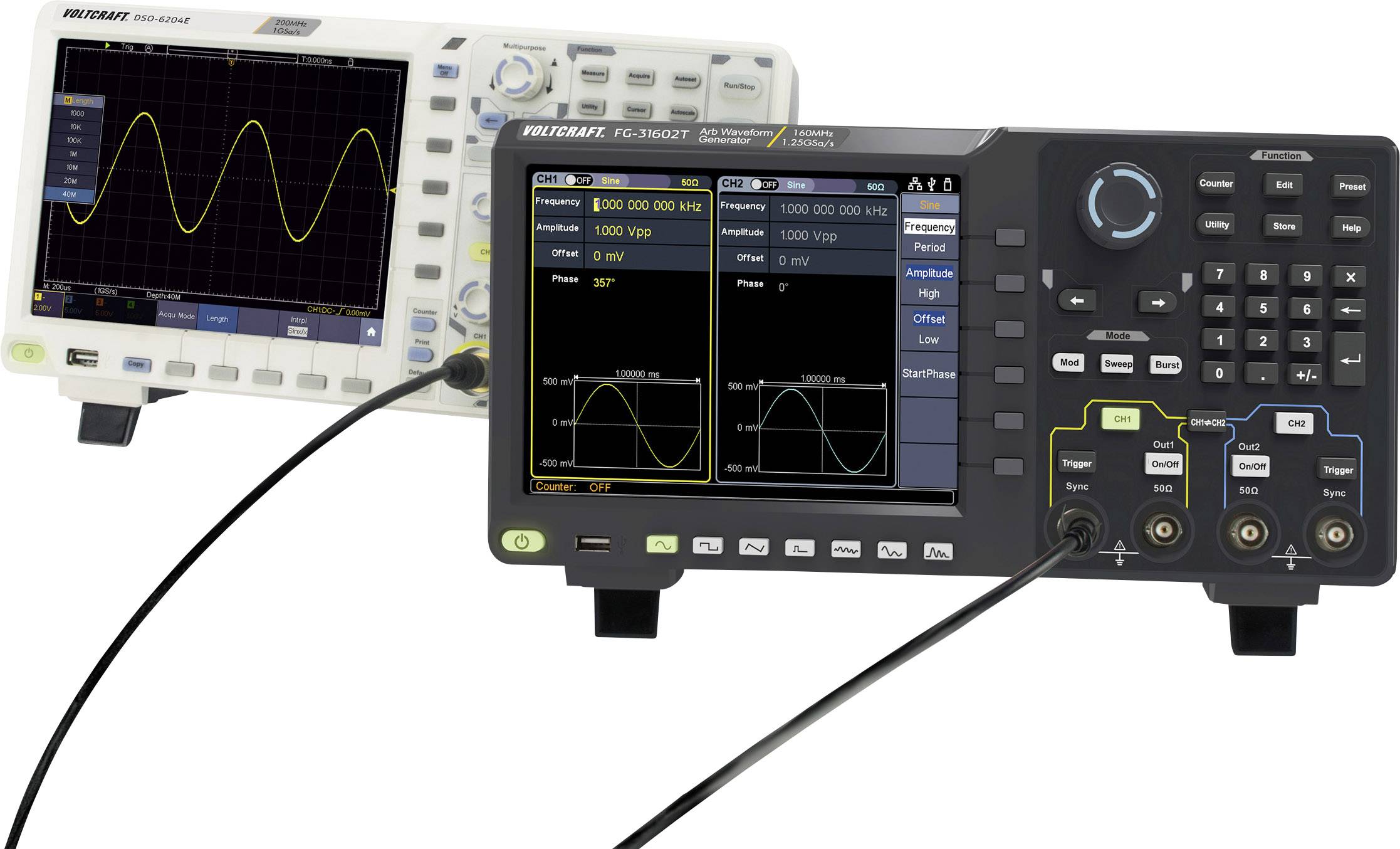

Két oszcilloszkóp különböző hullámformákat mutat a képernyőjén. Balra egy szinusz hullám, jobbra összetettebb jelek.

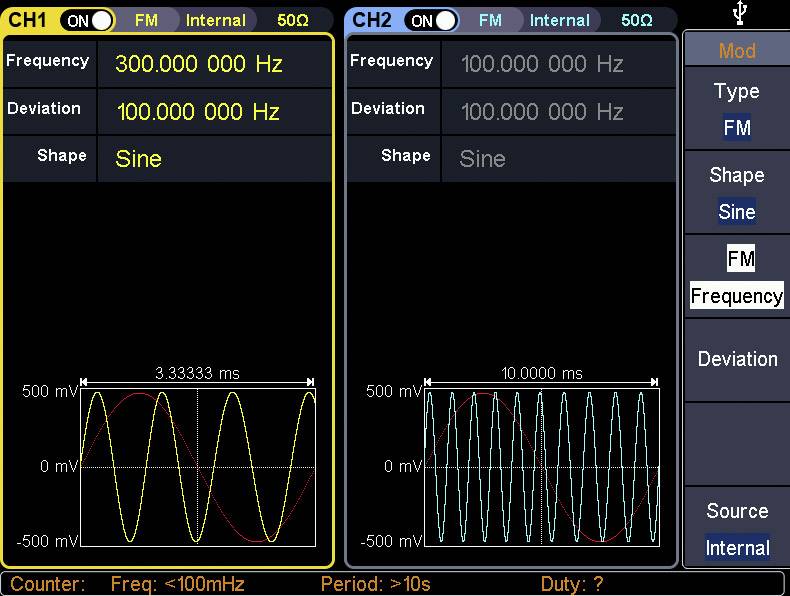

'Két jelgenerátor-kijelző. 1-es csatorna egy 300 kHz-es szinuszhullámot mutat, 2-es csatorna egy 100 kHz-es szinuszhullámot. A deviáció és az alak azonos. Mindkét hullám amplitúdója ±500 mV.'

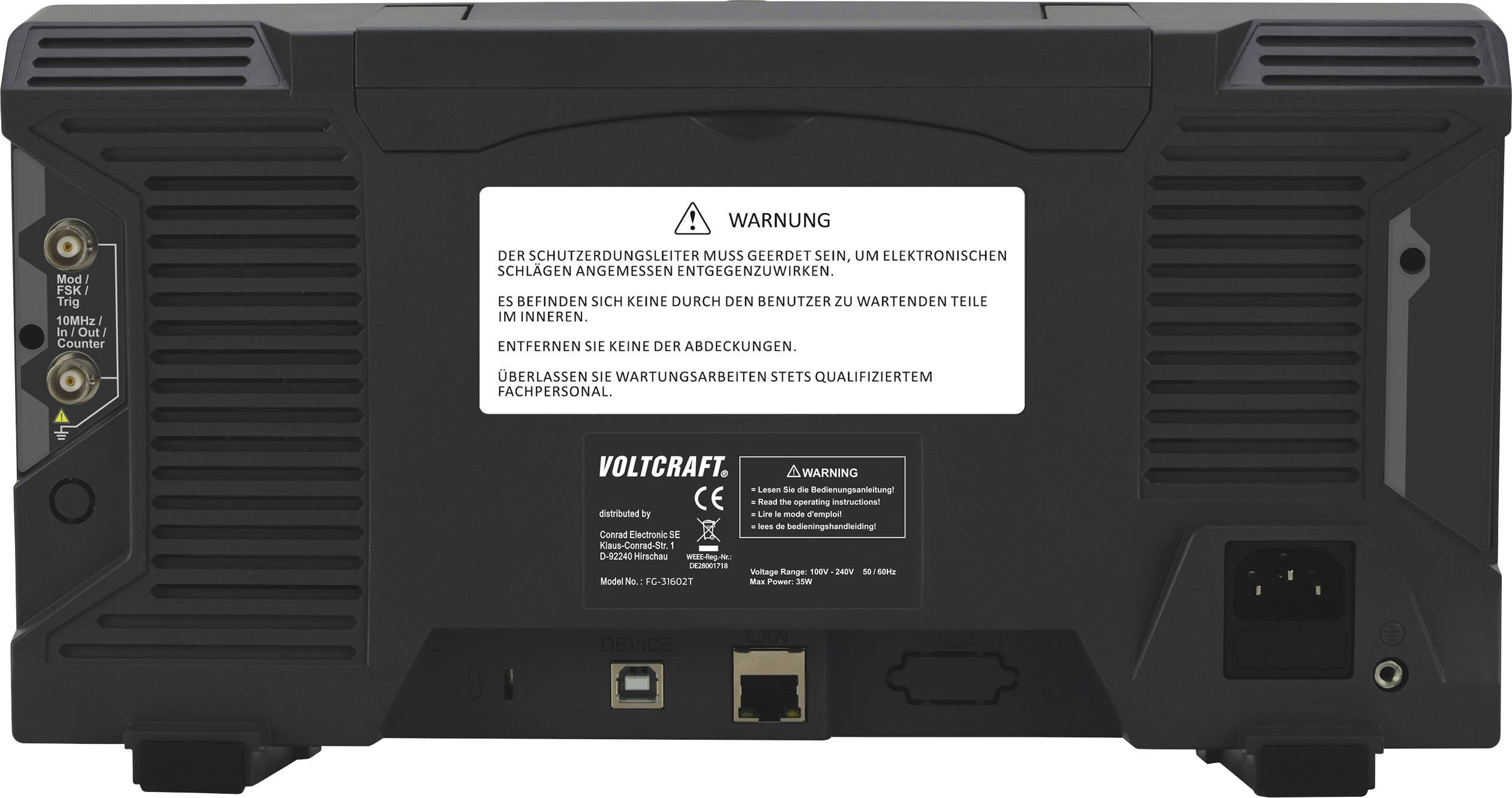

Elektronikus eszköz hátoldala figyelmeztető jelzésekkel és csatlakozókkal, beleértve az áram- és hálózati csatlakozókat.

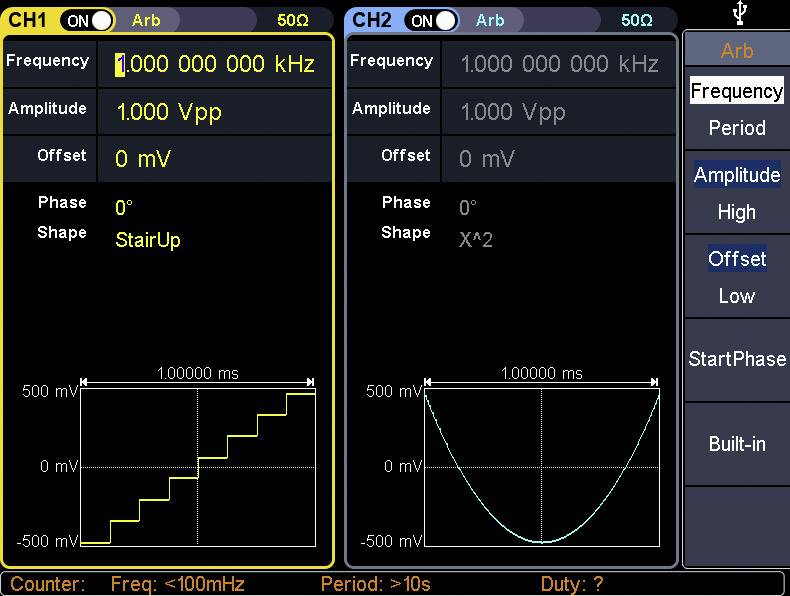

'Oszcilloszkóp képernyője két csatornát mutat: CH1 'StairUp' hullámformával, CH2 négyszög-hullámformával. Frekvencia: 1 kHz, amplitúdó: 1 Vpp.'

Két oszcilloszkóp-csatorna négyszögjelet mutat. CH1: Frekvencia 1 kHz, amplitúdó 1 Vpp. CH2: Ugyanolyan jel, mint a CH1.

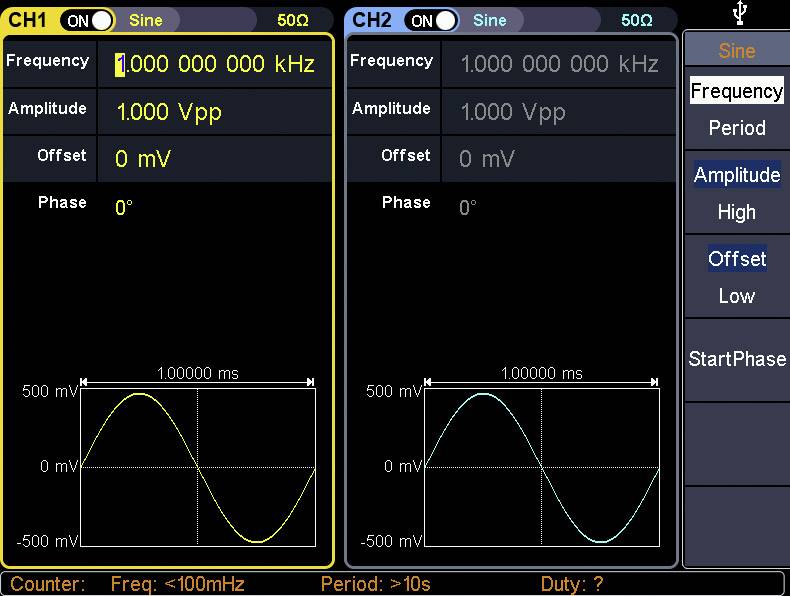

Két oszcilloszkóp-csatorna, CH1 és CH2, 1 kHz frekvenciájú és 1 Vpp szinuszos hullámokat mutatnak. Az alábbi diagramok a hullámformákat ábrázolják.

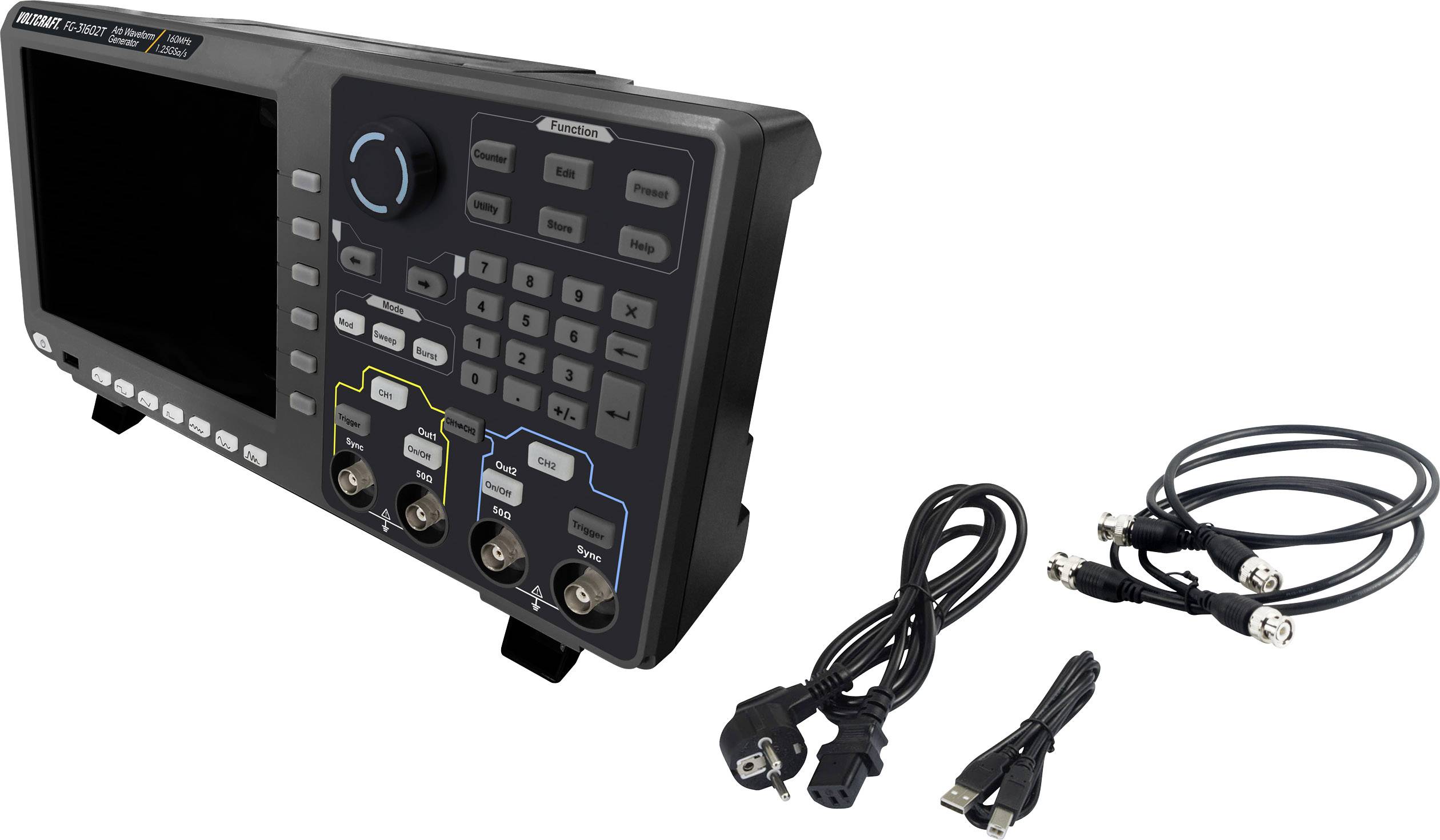

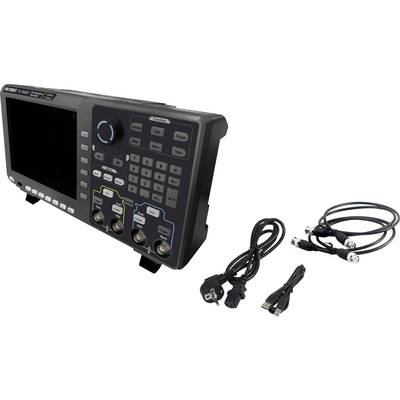

Egy digitális oszcilloszkóp több kezelőgombbal és csatlakozóval. Mellette különböző kábelek vannak áram- és adatátvitelhez.

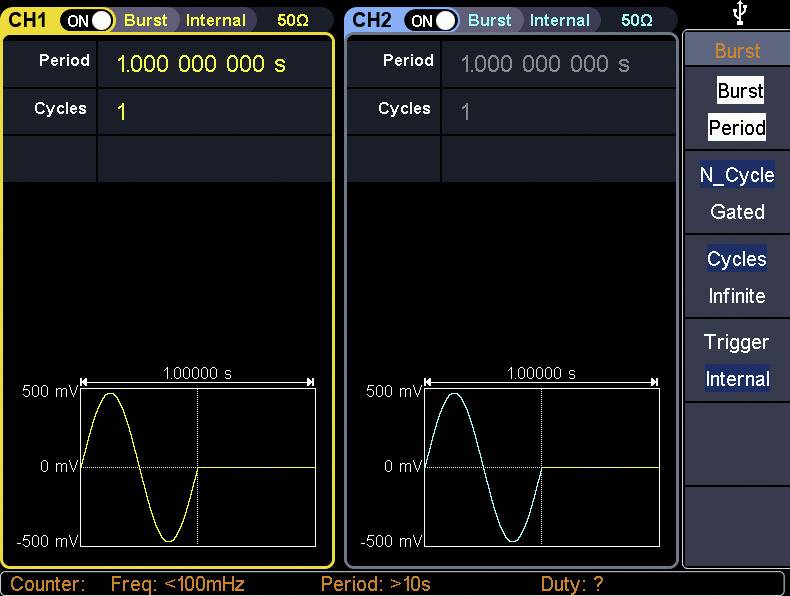

Oszcilloszkóp-képernyő két csatornával. CH1 egy sárga szinuszos hullámot mutat, CH2 egy kéket. Mindkét hullám periódusideje 1 másodperc.

1/16

Szolgáltatásunk az Ön számára

4 db

Nagyobb mennyiségre van szüksége?

Szám

Összesen (415 740 Ft / Darab)

Már csak 4 db érhető el

Jogellenes tartalom bejelentése

Főbb jellemzők

FG-31602T 160 MHz-es kétcsatornás tetszőleges jelgenerátor érintőképernyővel működtetve

160 MHz
Két csatorna
Függőleges 14 bites felbontás
1,25 GS / s mintavételi sebesség, 1 μHz frekvencia felbontás
Az önkényes jelhossz legfeljebb 1 m lehet
20,32 cm (8 ") LCD érintőképernyő 800 x 600
Fejlett DDS technológia, 250 MHz csúcsfrekvencia-kimenet
Jelkimenet: 6 alapvető hullámforma: szinusz, négyzet, impulzus, rámpa, zaj és harmonikus, 152 beépített tetszőleges hullámforma csoport
Számos modulációs lehetőség: AM, FM, PM, FSK, 3FSK, 4FSK, PSK, OSK, ASK, BPSK, PWM, Sweep és Burst
Beépített nagy pontosságú frekvenciaszámláló 100-200 MHz-ig
SCPI támogatás
Érintőképernyő

Műszaki adatok

Termék típus: Hálózatról működő függvénygenerátor

Frekvrencia tartomány: 1 µHz - 160 MHz

Kimeneti jelformák: Tetszőleges
Zaj
Pulzus
Négyszög
Színusz
Háromszög

Frekvenciatartomány (szinusz): 1 μHz - 160 MHz

Frekvenciatartomány (négyszög): 1 μHz - 50 MHz

Kijelző: LCD

Háromszög frekvenciatartomány: 1 μHz - 5 MHz

Frekvenciatartomány (ARB): 1 μHz - 50 MHz

: Gyári standard (tanúsítvány nélkül)

Méret: (Sz x Ma) 340 mm x 177 mm

Súly: 2.5 kg

Csatornák száma: 2 csatornás

Frekvencia (max.): 160 MHz

Frekvencia (min.): 1 µHz

Jellemzők: Moduláció

Mérési kategória: CAT II

Szélesség: 340 mm

Magasság: 177 mm

Csatlakozók: USB-Host
USB-Device
LAN

Tápellátás: Hálózatról működik
230 V/AC

Gyártói szám: FG-31602T

Műanyagmentes csomagolás: Műanyagmentes csomagolás

Dokumentumok és letöltések

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2139576 2 csatornás függvénygenerátor 1 µHz - 160 MHz 1,25 GS/s, Voltcraft FG-31602T

Információ

Információ 2139576 2 csatornás függvénygenerátor 1 µHz - 160 MHz 1,25 GS/s, Voltcraft FG-31602T

Megfelelőségi nyilatkozat

Megfelelőségi nyilatkozat 2139576 2 csatornás függvénygenerátor 1 µHz - 160 MHz 1,25 GS/s, Voltcraft FG-31602T

Garanciális feltételek

Garanciális feltételek 2139576 2 csatornás függvénygenerátor 1 µHz - 160 MHz 1,25 GS/s, Voltcraft FG-31602T

Leírás

FG-30000T kétcsatornás tetszőleges funkciójú generátor érintőképernyővel.

A digitális jelgenerálásnak (DDS technológia) köszönhetően ez a funkciógenerátor stabil, pontos és tiszta kimeneti jeleket hoz létre 80 MHz sávszélességgel, max. 1,25 GS/s valósidejű mintavétel és 1 μHz frekvenciafelbontás.

A generátor 6 alapjelcsoportot (szinusz, négyzet, impulzus, rámpa, zaj és harmonikus), valamint 152 integrált tetszőleges jelet (1 μHz - 50 MHz), 14 bites függőleges felbontással kezel. Ezen felül számos modulációs lehetőséget kínál, beleértve AM, FM, FSK, 3FSK, PSK, OSK, ASK, BPSK, PWM, Sweep és Burst.

Az összes jel paraméter és beállítás egy 8 hüvelykes (20,32 cm) TFT-LCD érintőképernyőn jelenik meg, 800x600-as méretben, egy felhasználóbarát grafikus felhasználói felületen keresztül.

Kivitel

6 alapvető hullámforma: szinusz, négyzet, impulzus, rámpa, zaj és harmonikus, 152 beépített önkényes hullámforma-csoportok Számos modulációs lehetőség: AM, FM, PM, FSK, 3FSK, PSK, OSK, ASK, BPSK, PWM, sweep, burstFrekvenciatartomány: 100 - 200 MHz
A frekvenciaszámláló felbontása: 7 számjegy
Jelhossz: 2 pont – 1 Mpts
Kommunikációs interfész: USB host, USB eszköz, LAN
Bemenet: számláló, külső moduláció, külső trigger, külső referencia óra

Szállítás tartalma

Függvénygenerátor
Tápkábel
2x Q9 BNC kábel
CD (szoftver, használati útmutató (EN))
Biztonsági adatlap
