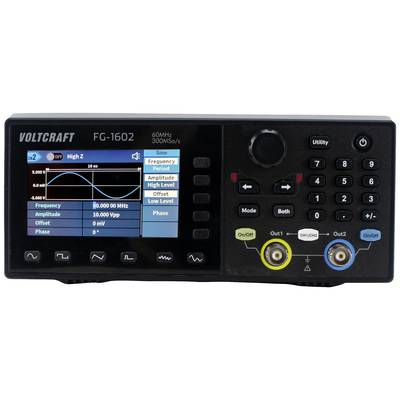

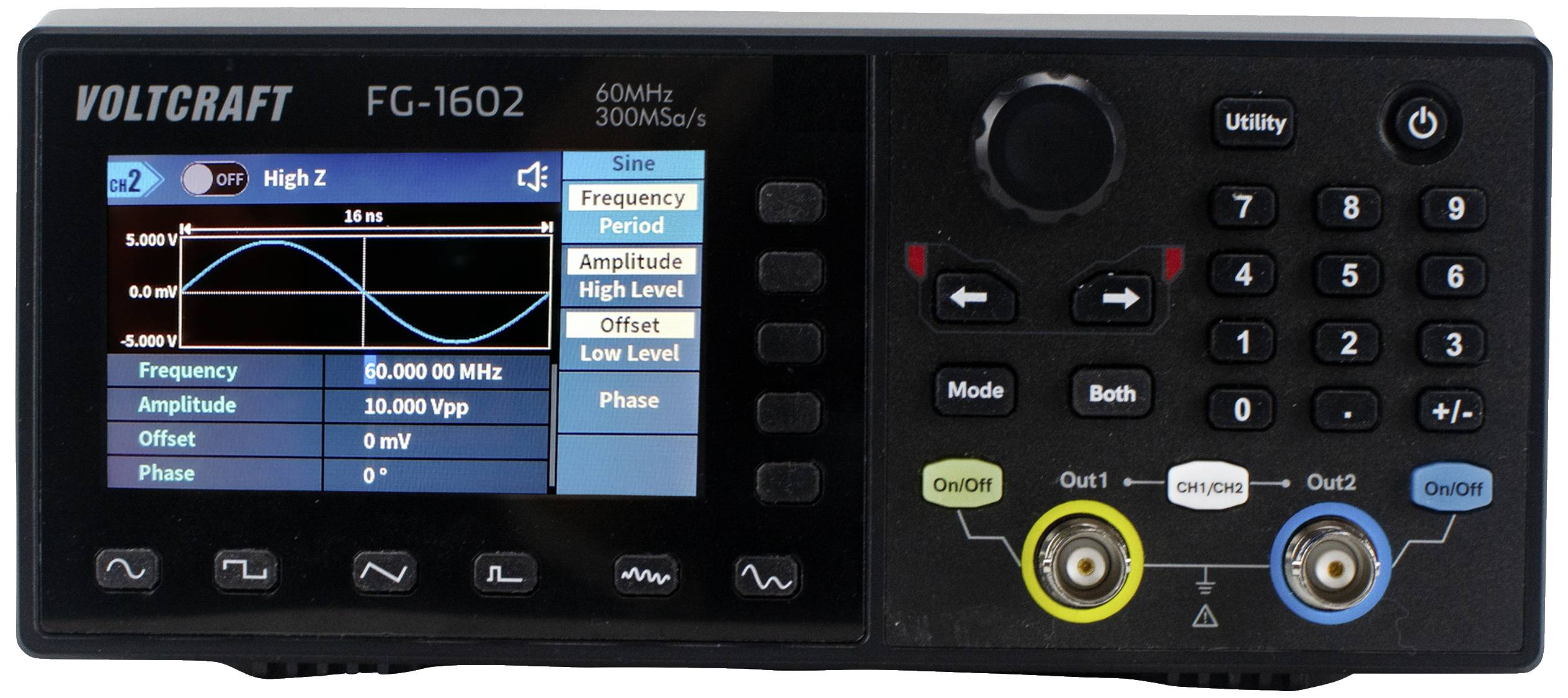

Egy kijelzővel rendelkező függvénygenerátor szinuszos hullámot mutat. Gombok és forgógombok a kezeléshez, valamint frekvencia- és amplitudaértékek láthatók.

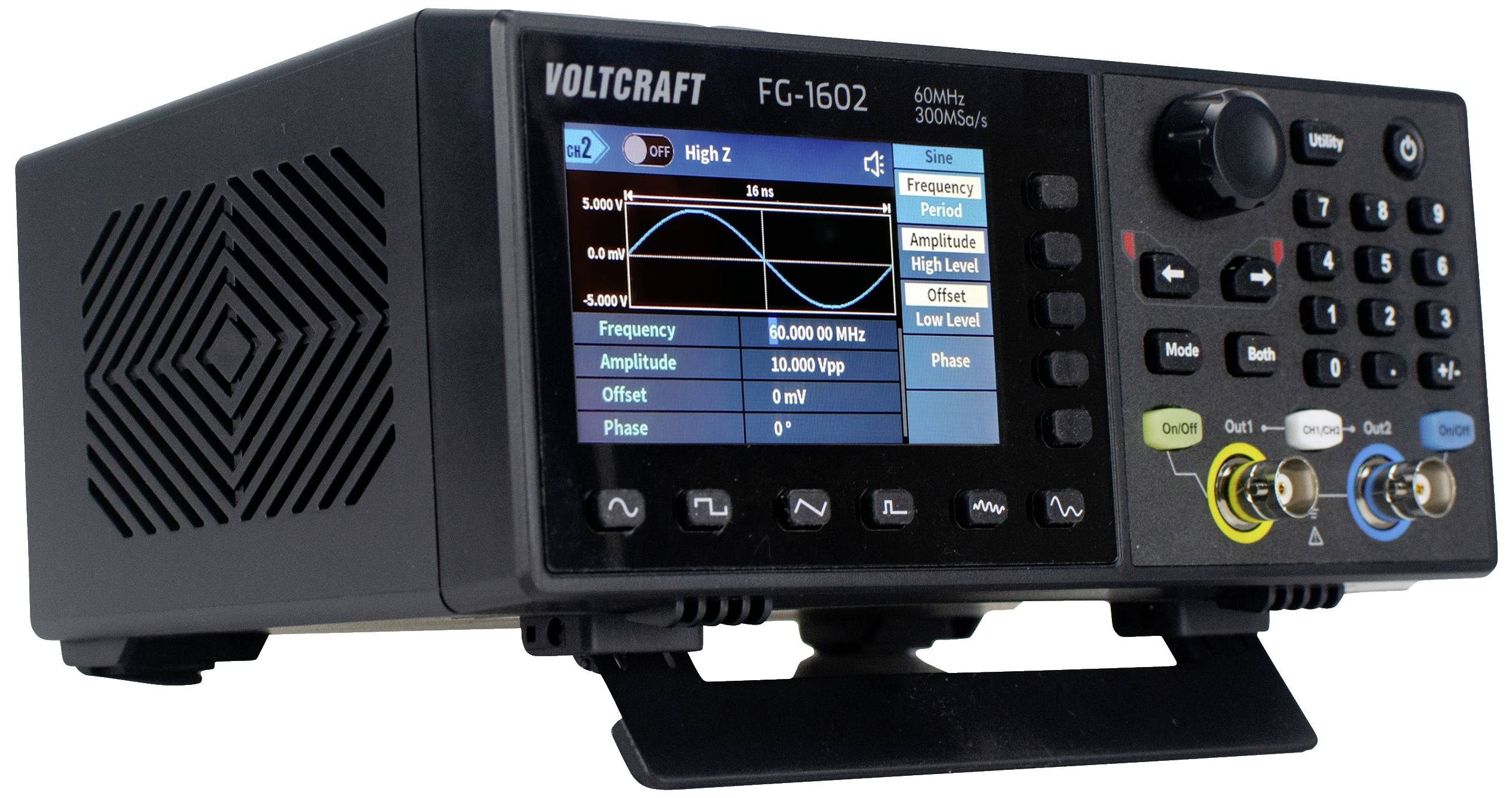

'Voltcraft FG-1602 funkciógenerátor kijelzővel frekvencia- és feszültségvezérléshez, kezelőgombokkal és csatlakozókkal.'

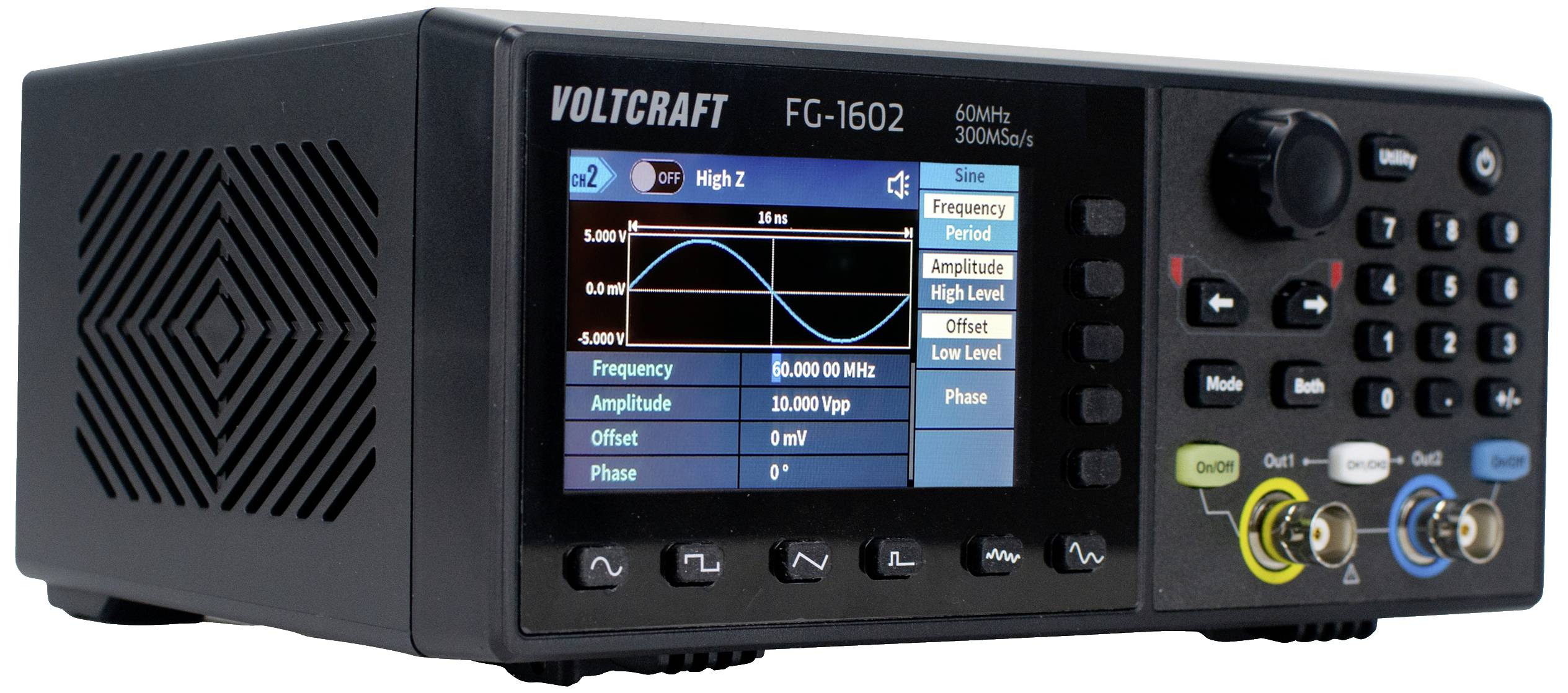

Digitális kijelzős frekvenciagenerátor, amely szinuszos hullámot és beállításokat mutat, mint például frekvencia, amplitúdó és fázis.

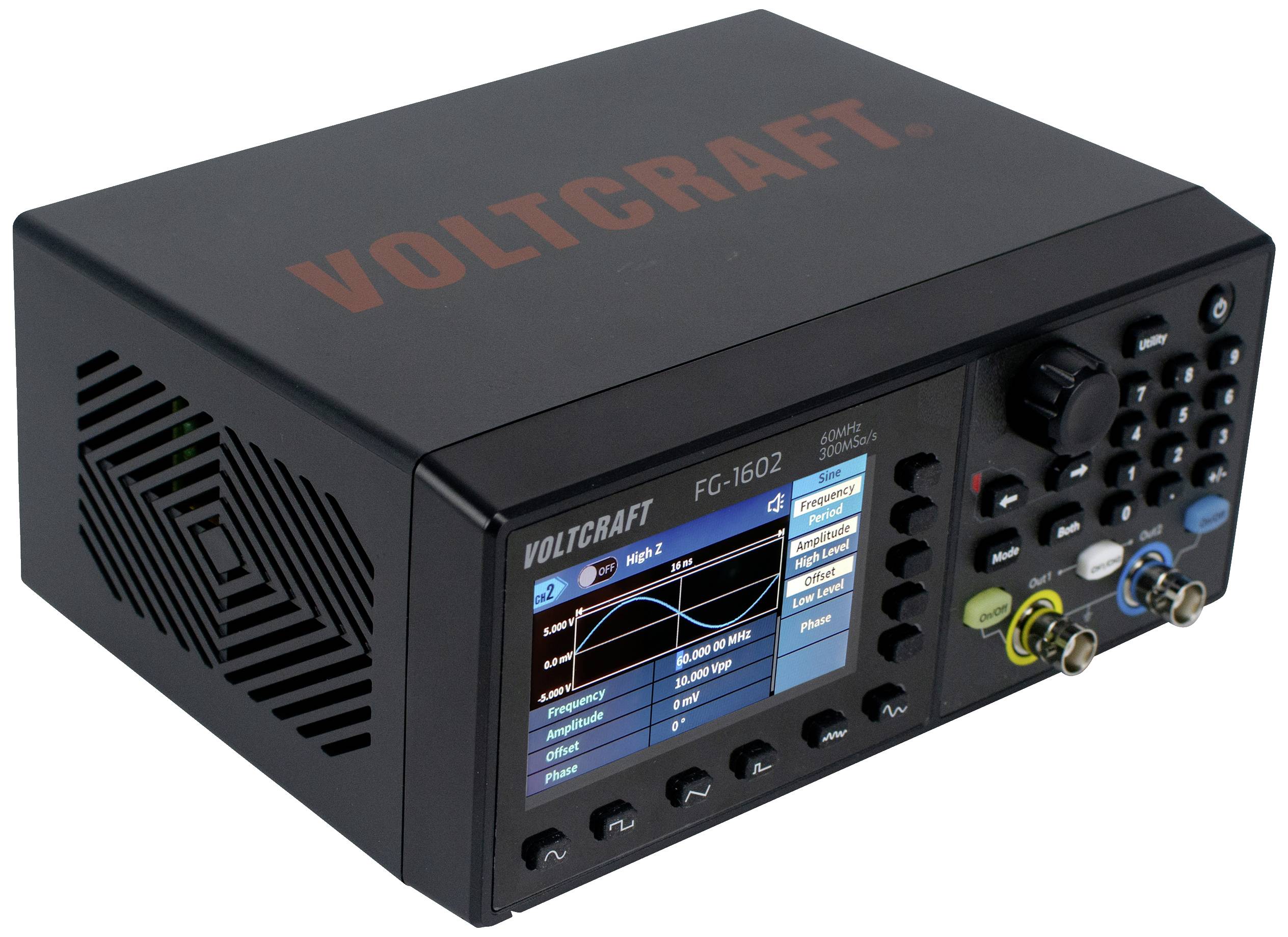

Voltcraft márka elektronikus mérőkészüléke, FG-1602 típus. Digitális kijelzővel, billenőkapcsolóval és kezelőgombokkal a homlokzatán.

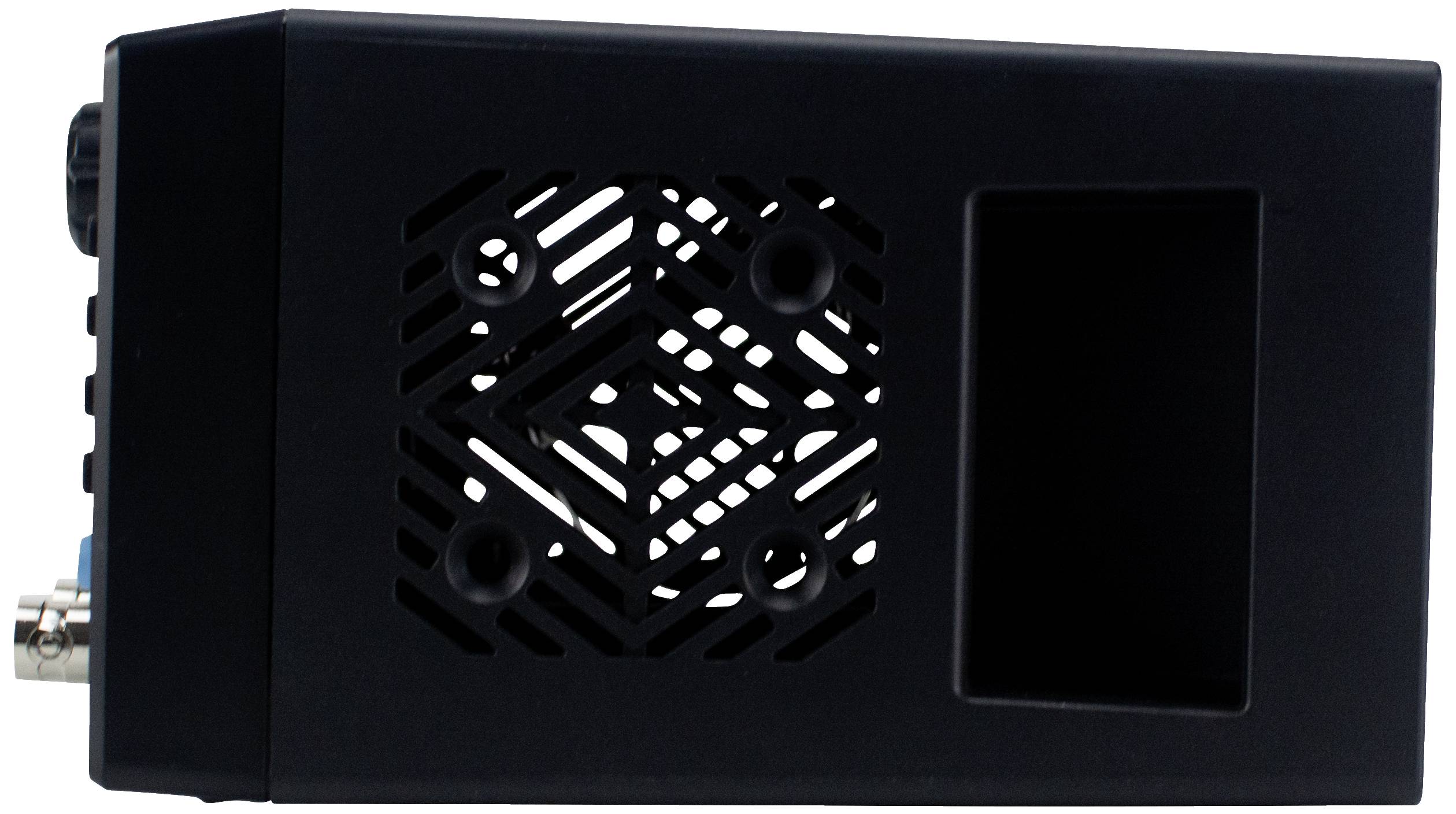

Fekete, téglalap alakú elektronikai eszköz szellőzőráccsal és csatlakozókkal.

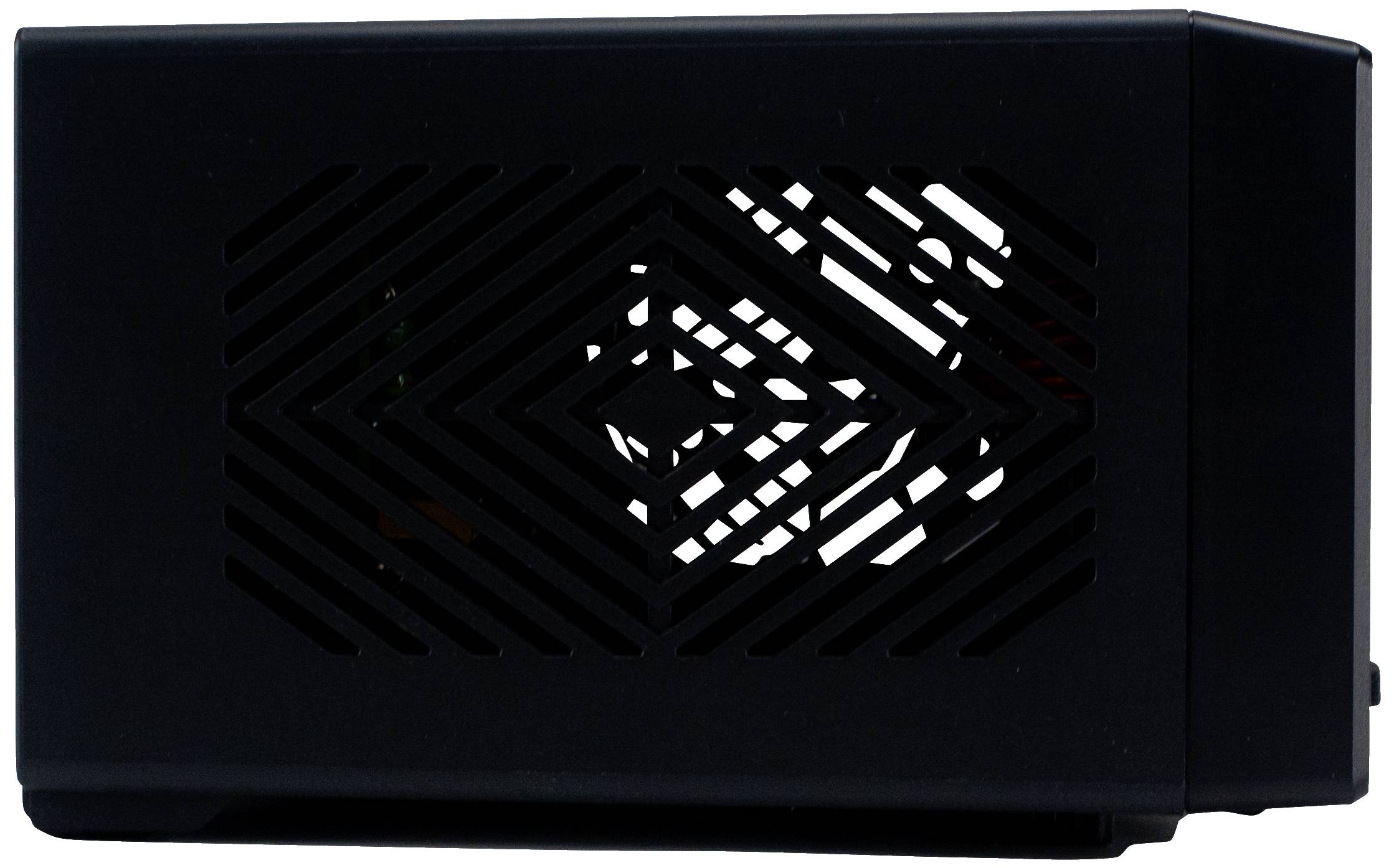

Fekete, téglalapú számítógépház geometrikus mintázatú szellőzőnyílásokkal az oldalán.

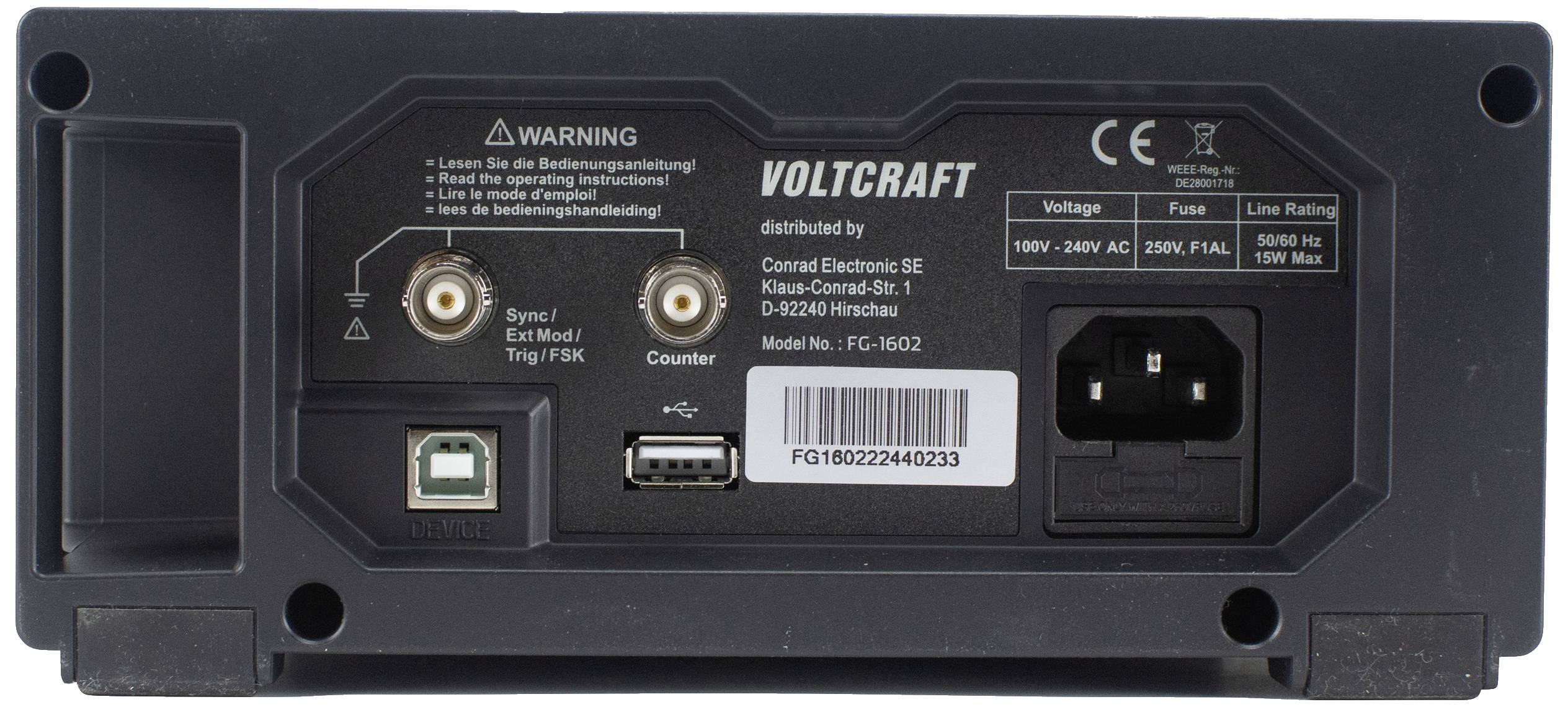

Egy Voltcraft eszköz hátulnézete, különböző csatlakozókkal és egy váltóáramú hálózati csatlakozóval. Figyelmeztető feliratokat és modellszámot tartalmaz.

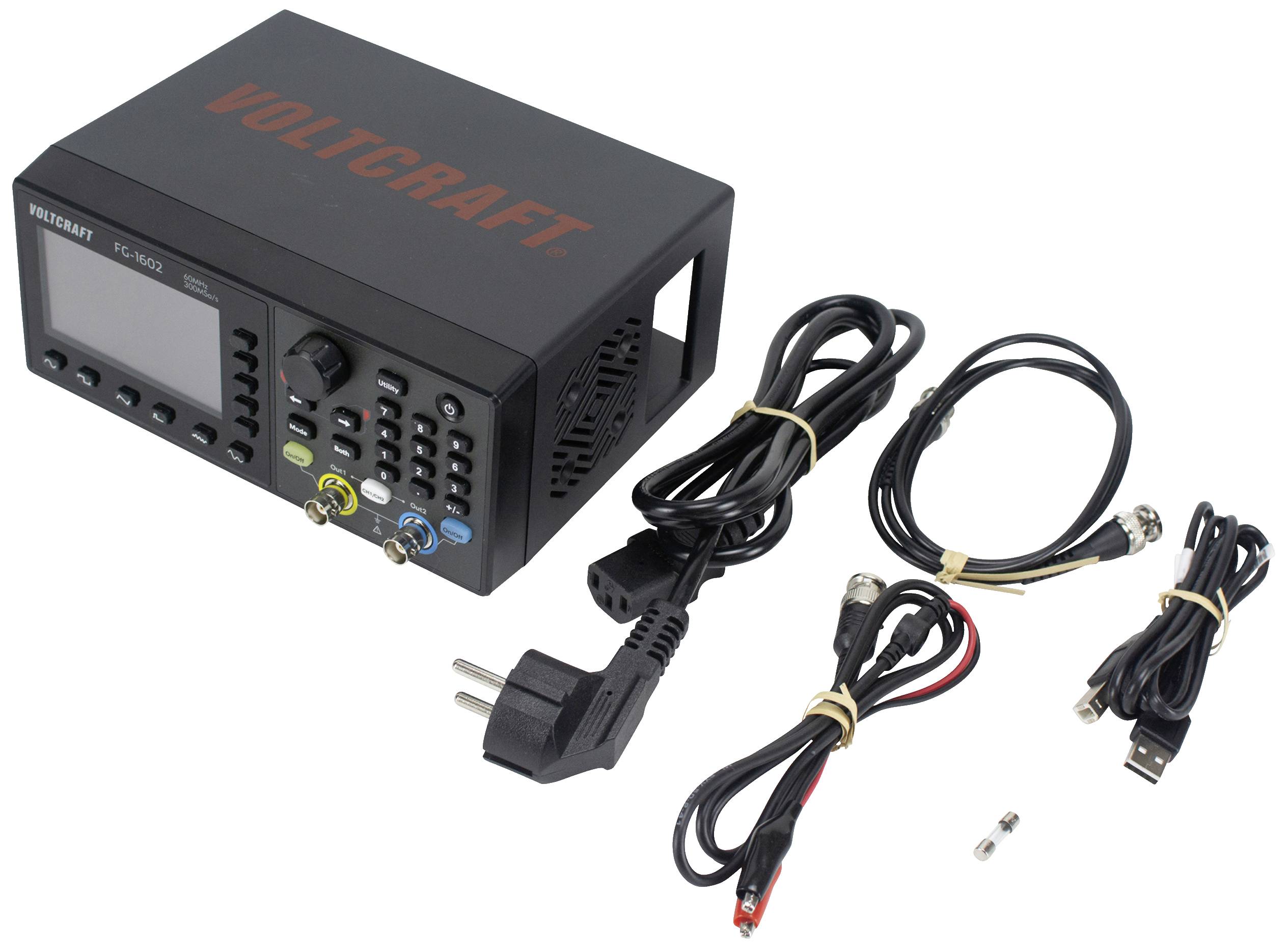

Egy elektronikus univerzális szabályozó ellátó egység kijelzővel, körülvéve különböző csatlakozó kábelekkel és egy adapter csatlakozóval.

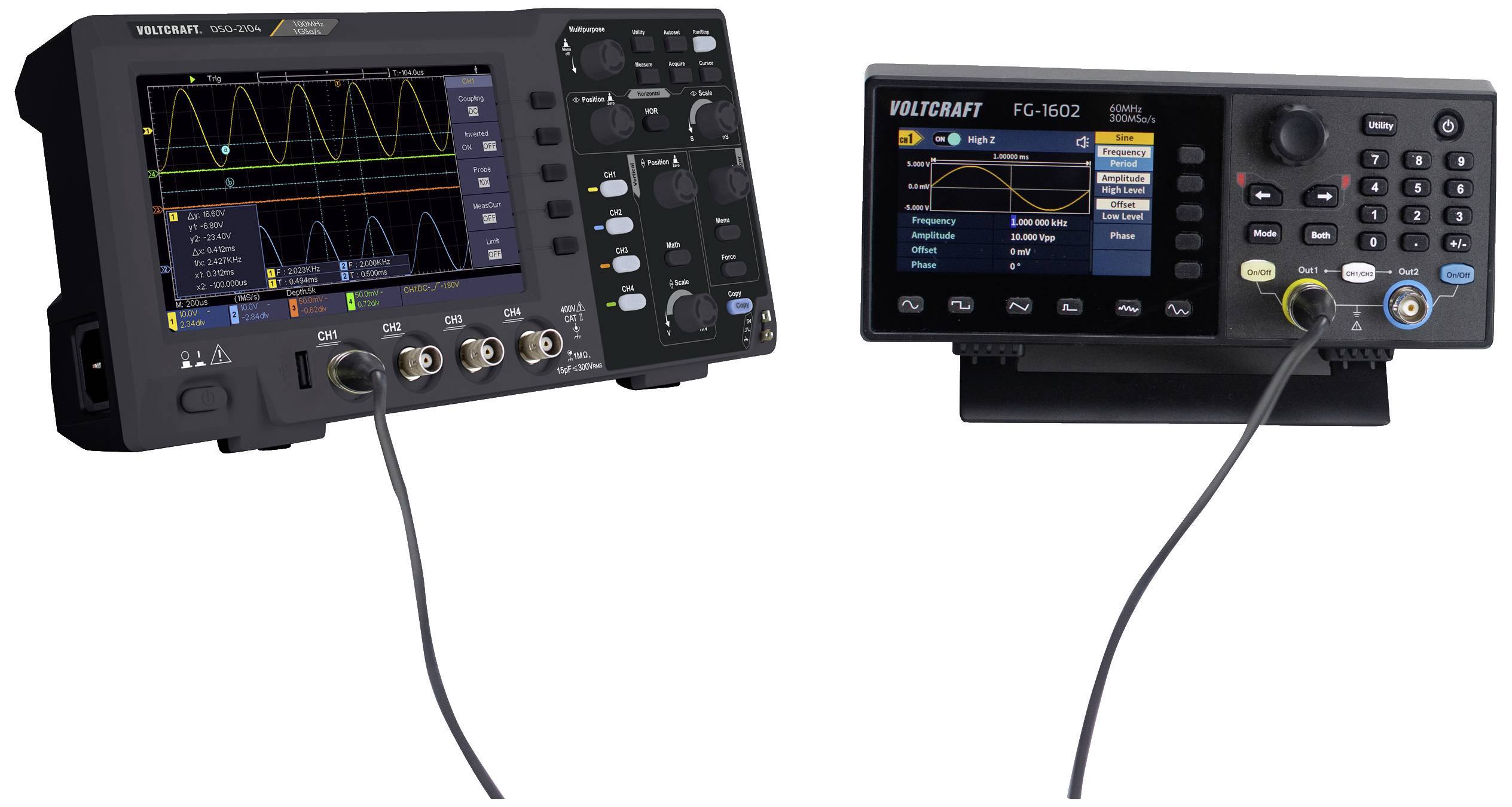

Két elektronikus eszköz képernyőkkel és több gombbal. Balra egy oszcilloszkóp hullámforma-kijelzővel, jobbra egy függvénygenerátor.

Az oszcilloszkóp kijelzője 3FSK modulációt mutat sárga hullámformával és piros jelölésekkel. Frekvenciák: Ráta 100 Hz, HopFreq1/2: 100 Hz.

'4FSK-moduláció egy oszcilloszkópon. A képernyő hullámformákat és frekvenciabeállításokat mutat: sebesség, HopFreq1, HopFreq2, HopFreq3.'

Az oszcilloszkóp kijelzője egy szinuszos hullámot mutat 1,00000 ms és 500,0 mV értékekkel. Beviteli mező „Beállítási érték: 7,5". Mértékegységek: MHz, kHz, Hz.

Amplitúdó-moduláció diagramja: Sárga szinuszhullám és piros burkológörbe; paraméterek: Forma 'Szinusz', Frekvencia 100.000 Hz, Modulációs mélység 100%.

'Oszcilloszkóp kijelzője szinuszos feszültségjelet mutat 0 Hz frekvenciával és 1.000 Vpp amplitúdóval. ASK üzemmód aktiválva.'

'Oszcilloszkóp képernyő hullámforma kijelzéssel. Sárga szinuszhullám -500,0 és 500,0 mV között. BPSK üzemmód, frekvencia: 100,0000 Hz.'

'Egy oszcilloszkóp képernyője egy szinuszos hullámot mutat, amelynek 1,000000 másodperc a tartama és 1 ciklus burst üzemmódban.'

'Oszcilloszkóp-kijelzés burst üzemmódban: Jel 500 mV és -500 mV amplitúdóval, időtartam 1,00000 s, N_Cycle kapuzott, polaritás pozitív.'

Oszcilloszkóp képernyője egy AM-hullámformát mutat. Alapforma: Szinusz; Frekvencia: 100 Hz; Modulációs mélység: 100%; Forrás: Belső.

Egy oszcilloszkóp kijelzője egy sárga szinuszos hullámot és egy piros vonalat mutat. Beállítások: 'Forma: Szinusz', 'Frekvencia: 100,000 Hz'.

Egy oszcilloszkóp diagramja FSK-jelet mutat sárga hullámformával. Felül: 'High Z', 'FSK'. Értékek: 'Rate' 100 000 Hz, 'HopFreq' 100 000 Hz.

Az oszcilloszkóp kijelzője egy 1 MHz frekvenciájú szinuszhullámot mutat, amelynek időtartama 100 µs. A frekvencia és az oszcillációs idő kiemelésre kerül.

Oszcilloszkóp kijelzője egy 100 Hz frekvenciájú szinuszhullámot mutat 0°-os eltéréssel. Jobb oldal: Beállítások a hullámforma, frekvencia és forrás számára.

Oszcilloszkóp kijelzése: Sárga szinuszhullám 10,0000 ms periódussal, 500 mV amplitúdóval. Beállítások: Frekvencia 100 Hz, fáziseltolás 0°, forrás belső.

'Oszcilloszkóp-képernyő pulzusszélesség-modulációt (PWM) mutat szinuszos hullámmal. Fő paraméterek: Forma - Szinusz, Frekvencia - 100 Hz, Eltérés - 0%.'

Oszcilloszkóp kijelzője QPSK-jellel. Sárga szinuszgörbe piros csúcsokkal. Beállítások: Ráta 100.000 0 Hz, fázisszög minden 0°.

Oszcilloszkóp mutat egy szinuszhullámot 100 Hz-nél. Sárga vonal jelzi a feszültségingadozásokat. Beállítás: Forma: Szinusz, Frekvencia: 100 Hz, Mélység: 100%.

Oszcilloszkóp-kijelző sárga szinuszhullámot mutat. X-tengely: 1 mikroszekundum, Y-tengely: 500 mV dimenziónként. Beállítások: Lineáris, Sweep idő: 1 másodperc, Kezdőfrekvencia: 100 kHz, Végfrekvencia: 1 MHz.

1/28

Szolgáltatásunk az Ön számára

Adatlap (PDF)

6 db

Nagyobb mennyiségre van szüksége?

Szám

Összesen (83 457 Ft / Darab)

Már csak 6 db érhető el

Jogellenes tartalom bejelentése

Főbb jellemzők

Függvénygenerátor, FG-1602

60 MHz-es frekvencia kimenet
1 µHz frekvenciafelbontás
2 csatorna
9,14 cm-es (3,6 hüvelykes) TFT LCD kijelző (480 x 272 pixel)
SCPI támogatás
Maximális mintavételi sebesség 300 MSa/s
14 bites függőleges felbontás

Műszaki adatok

Termék típus: Hálózatról működő függvénygenerátor

Frekvrencia tartomány: 1 µHz - 60 MHz

Kimeneti jelformák: Tetszőleges

Frekvenciatartomány (szinusz): 1 µHz - 60 MHz

Klirr faktor (szinuszos): 0.2 %

Frekvenciatartomány (négyszög): 1 μHz - 20 MHz

Felfutási idő (négyzet): 15 ns

Kijelző: LCD

Háromszög frekvenciatartomány: 1 μHz - 2 MHz

Frekvenciatartomány (ARB): 1 μHz - 10 MHz

: Gyári standard (tanúsítvány nélkül)

Méret: (Sz x Ma) 200 mm x 92 mm

Súly: 1 kg

Csatornák száma: 2 csatornás

Frekvencia (max.): 60 MHz

Frekvencia (min.): 1 µHz

Jellemzők: Moduláció

Mérési kategória: CAT II 250 V

Szélesség: 200 mm

Magasság: 92 mm

Csatlakozók: USB 2.0 dugó, B típus

Tápellátás: 230 V/AC

Gyártói szám: FG-1602

Műanyagmentes csomagolás: Műanyagmentes csomagolás

Dokumentumok és letöltések

Adatlap

Adatlap 2616563 VOLTCRAFT FG-1602 Hálózatról működő függvénygenerátor 1 µHz - 60 MHz 2 csatornás Tetszőleges

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2616563 VOLTCRAFT FG-1602 Hálózatról működő függvénygenerátor 1 µHz - 60 MHz 2 csatornás Tetszőleges

Garanciális feltételek

Garanciális feltételek 2616563 VOLTCRAFT FG-1602 Hálózatról működő függvénygenerátor 1 µHz - 60 MHz 2 csatornás Tetszőleges

Letöltés

Letöltés 2616563 VOLTCRAFT FG-1602 Hálózatról működő függvénygenerátor 1 µHz - 60 MHz 2 csatornás Tetszőleges

Leírás

A VOLTCRAFT FG-1602 funkciógenerátor 60 MHz-es, 300 MSa/s mintavételezési sebességgel és 14 bites függőleges felbontással 2 független csatornát kínál. A kiterjedt hullámforma-kimenet szinuszos, négyzetes, impulzus-, rámpa-, zaj- és 150 beépített tetszőleges hullámformát biztosít.

Ez a szöveg gépi fordítással készült.

Kivitel

Kiterjedt hullámforma kimenet: szinusz, négyzet, impulzus, rámpa, zaj, plusz 150 beépített tetszőleges hullámforma
Hullámforma hossza: 2 pont és 100 ezer között
Modulációs hullámforma: AM, DSB-AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM, SUM, SWEEP, BURST
Frekvencia számlálási tartomány: 100mHz - 100MHz
Frekvenciaszámláló felbontása: 7 számjegy
Bemenet: frekvenciaszámláló bemenet, külső modulációs bemenet, külső trigger bemenet
Kimenet: szinkron
Kommunikációs interfész: USB host, USB eszköz

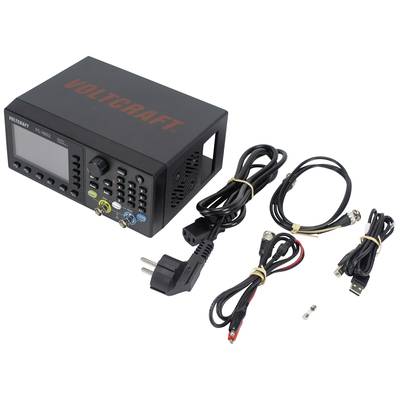

Szállítás tartalma

Függvénygenerátor
Hálózati kábel
USB kábel
Q9 BNC-Kabel
BNC-zu-Alligator-Kabel
1x Ersatz-Sicherung (250V, F1AL)
Software + Englische Anleitung auf CD
Biztonsági adatlap
Rövid útmutató
