4 csatornás digitális oszcilloszkóp és függvénygenerátor 200 MHz 1 GSa/mp 40000 kpts 8 bit DSO, VOLTCRAFT DSO-6204F
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
13 db
Szám
Összesen (529 126 Ft / Darab)
Ft
Főbb jellemzők

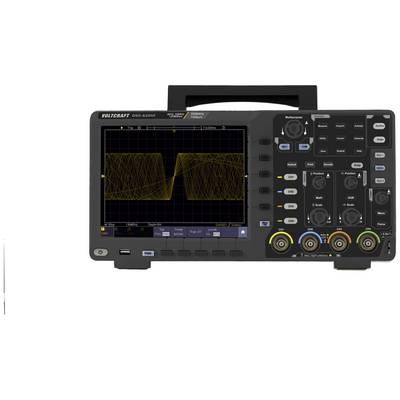

Digitális oszcilloszkóp DSO-6204F
- Sávszélesség: 200 MHz
- 20,32 cm 800 x 600 pixel érintős képernyő (zoomolás mint az okostelefonon)
- Színhőmérséklet mód
- 25 MHz arbitrális DDS funkciógenerátor
Műszaki adatok
- Matematikai funkciók: + - * / FFT Intg Felhasználó által definiált
- Frissítési arány: 45 000 wfms / s
- Forgatási sebesség<1,75 ns
- BUS dekódolási funkció SPI, I²C, RS232, CAN
- Nyílás az opcionális akkumulátorhoz
- Funkciógenerátor: 25 MHz, 125 MSa / s, 14 bites függőleges felbontás
- Hullámformák: szinusz, téglalap, rámpa, impulzus
- Önkényes funkciók: Exponenciális, Sin (x) / x, Lépcsők, Zaj
- Termék típus
Digitális oszcilloszkóp
- Sávszélesség
200 MHz
- Mintavételezési ráta/csatorna
1 GSa/mp
- Kijelző
Multitouch 800 x 600 pixel
- Felbontás
8 bit
- Képernyőméret
20,32 cm (8") cm
- Oszcilloszkóp jellemzők
Digitális memória (DSO)
Függvénygenerátor
- Időbázis
2 ns/div - 1000 s/div
- Analóg bemenetek száma (max.)
4
Gyári standard (tanúsítvány nélkül)
- Mérési kategória
CAT II
- Függőleges eltérítés
1 mV/div - 10 V/div
- Bemeneti impedancia
1 MΩ
- Bemeneti kapcsolás
DC / AC / GND
- Bemeneti feszültség
1 MΩ <=400 Vrms
- Tápellátás
100-240 V/AC, 50/60 Hz, CAT II
- Méret
(H x Sz x Ma) 90 x 340 x 178 mm
- Súly
2674 g
- Kijelző
LCD / 800 x 600 pixel
- Szélesség
340 mm
- Magasság
178 mm
- Hossz
90 mm
- Csatlakozók
USB
- Memóriamélység/csatorna
10 Mpts
- Gyártói szám
DSO-6204F
Változatok(Az adatok ÁFA- és szállítási költség nélkül értendők)
Analóg bemenetek száma (max.)
Kalibrált
Sávszélesség
Oszcilloszkóp jellemzők
4 csatornás digitális oszcilloszkóp és függvénygenerátor 200 MHz 1 GSa/mp 40000 kpts 8 bit DSO, VOLTCRAFT DSO-6204F
Jelenlegi termék
4
Gyári standard (tanúsítvány nélkül)
200 MHz
Digitális memória (DSO)
Min.: 1
Többszörös: 1
529 126 Ft*
Digitális oszcilloszkóp és függvénygenerátor 100 MHz 4 csatornás, VOLTCRAFT DSO-6104F
4
Gyári standard (tanúsítvány nélkül)
100 MHz
Digitális memória (DSO)
Min.: 1
Többszörös: 1
298 417 Ft*
VOLTCRAFT DSO-6204F Digitális oszcilloszkóp Kalibráció (ISO) 200 MHz 1 GSa/mp 10000 kpts 8 bit Digitális memória (DSO), Függvénygenerátor 1 db
4
ISO
200 MHz
Digitális memória (DSO)
Min.: 1
Többszörös: 1
603 142 Ft*
VOLTCRAFT DSO-6204F Digitális oszcilloszkóp Kalibráció (DAkkS) 200 MHz 1 GSa/mp 10000 kpts 8 bit Digitális memória (DSO), Függvénygenerátor 1 db
4
DAkkS
200 MHz
Digitális memória (DSO)
Min.: 1
Többszörös: 1
668 496 Ft*
VOLTCRAFT DSO-6104F Digitális oszcilloszkóp Kalibráció (ISO) 100 MHz 1 GSa/mp 40000 kpts 8 bit Digitális memória (DSO), Függvénygenerátor 1 db
4
ISO
100 MHz
Digitális memória (DSO)
Min.: 1
Többszörös: 1
349 598 Ft*
VOLTCRAFT DSO-6104F Digitális oszcilloszkóp Kalibráció (DAkkS) 100 MHz 1 GSa/mp 40000 kpts 8 bit Digitális memória (DSO), Függvénygenerátor 1 db
4
DAkkS
100 MHz
Digitális memória (DSO)
Min.: 1
Többszörös: 1
395 268 Ft*
Digitális oszcilloszkóp 100 MHz 2 csatornás 1 GSa/s 40000 kpts 8 Bit, függvénygenerátor, multiméter funkciók, digitális memória, VOLTCRAFT DSO-6102WIFI
2
Gyári standard (tanúsítvány nélkül)
100 MHz
Függvénygenerátor
Min.: 1
Többszörös: 1
166 134 Ft*
Digitális oszcilloszkóp és függvénygenerátor 80 MHz 4 csatorna 1 GSa/mp 40000 kpts 8 bit DSO, Voltcraft DSO-6084F
4
Gyári standard (tanúsítvány nélkül)
80 MHz
Digitális memória (DSO)
Min.: 1
Többszörös: 1
222 827 Ft*
Dokumentumok és letöltések
Adatlap
Adatlap 1673266 4 csatornás digitális oszcilloszkóp és függvénygenerátor 200 MHz 1 GSa/mp 40000 kpts 8 bit DSO, VOLTCRAFT DSO-6204F
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 1673266 4 csatornás digitális oszcilloszkóp és függvénygenerátor 200 MHz 1 GSa/mp 40000 kpts 8 bit DSO, VOLTCRAFT DSO-6204F
Megfelelőségi nyilatkozat
Megfelelőségi nyilatkozat 1673266 4 csatornás digitális oszcilloszkóp és függvénygenerátor 200 MHz 1 GSa/mp 40000 kpts 8 bit DSO, VOLTCRAFT DSO-6204F
Garanciális feltételek
Garanciális feltételek 1673266 4 csatornás digitális oszcilloszkóp és függvénygenerátor 200 MHz 1 GSa/mp 40000 kpts 8 bit DSO, VOLTCRAFT DSO-6204F
Letöltés
Letöltés 1673266 4 csatornás digitális oszcilloszkóp és függvénygenerátor 200 MHz 1 GSa/mp 40000 kpts 8 bit DSO, VOLTCRAFT DSO-6204F
Leírás

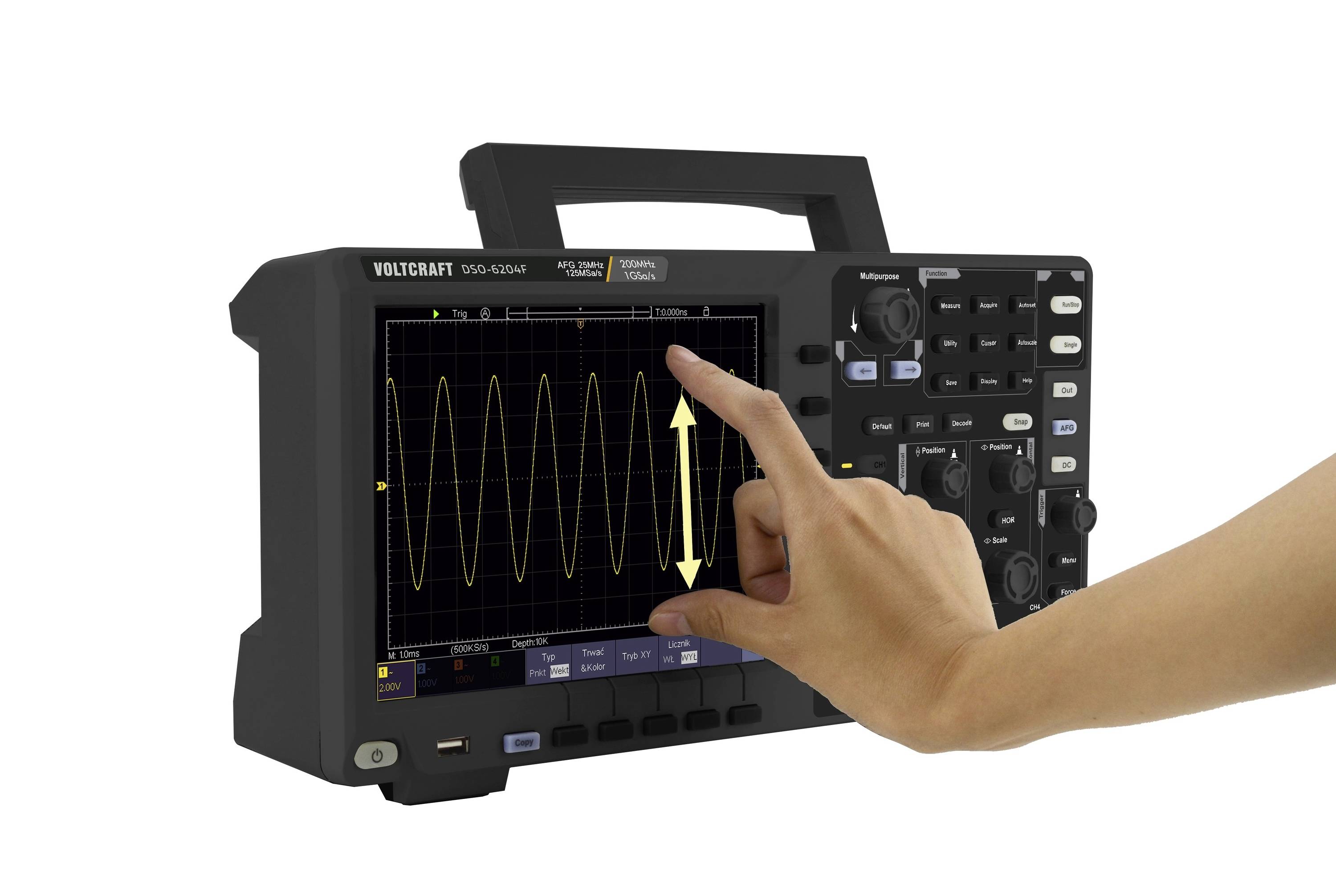

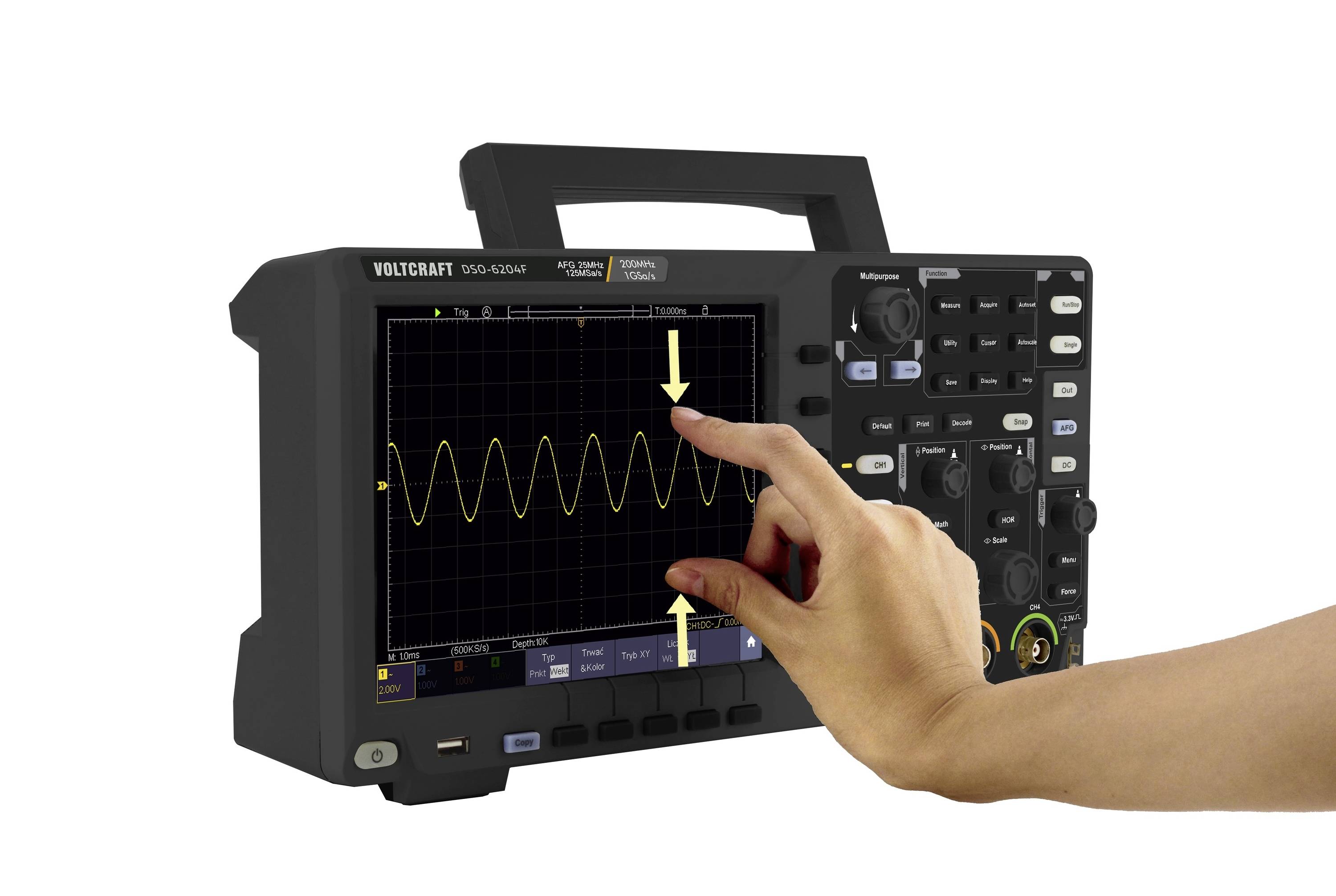

A DSO-6204F digitális tároló oszcilloszkóp ideális laboratóriumi mérésekhez, fejlesztési osztályokhoz vagy szerviz feladatokhoz. A beállításokat a szokásoknak megfelelően a kezelőgombokkal vagy közvetlenül a képernyőn kell végezni. Eltolások és zoomolás olyan intuitívan végezhető, mint az okostelefonon vagy tableten.

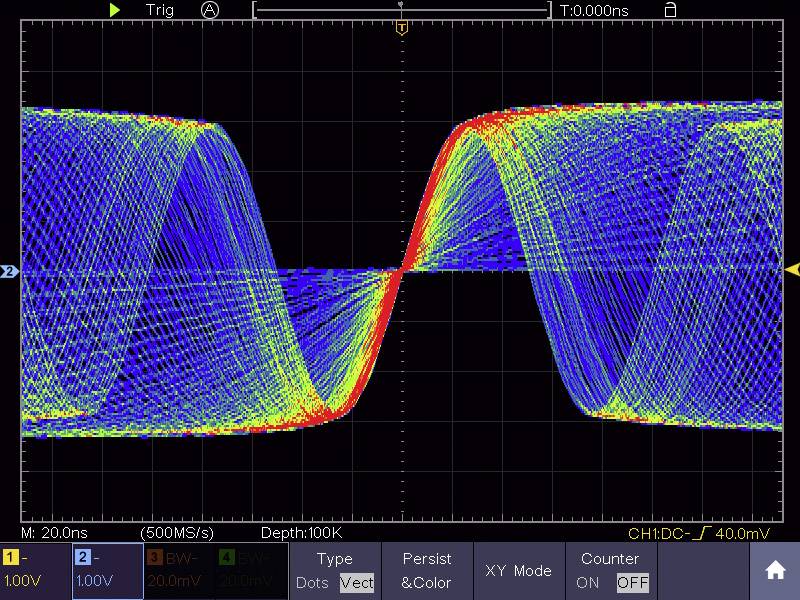

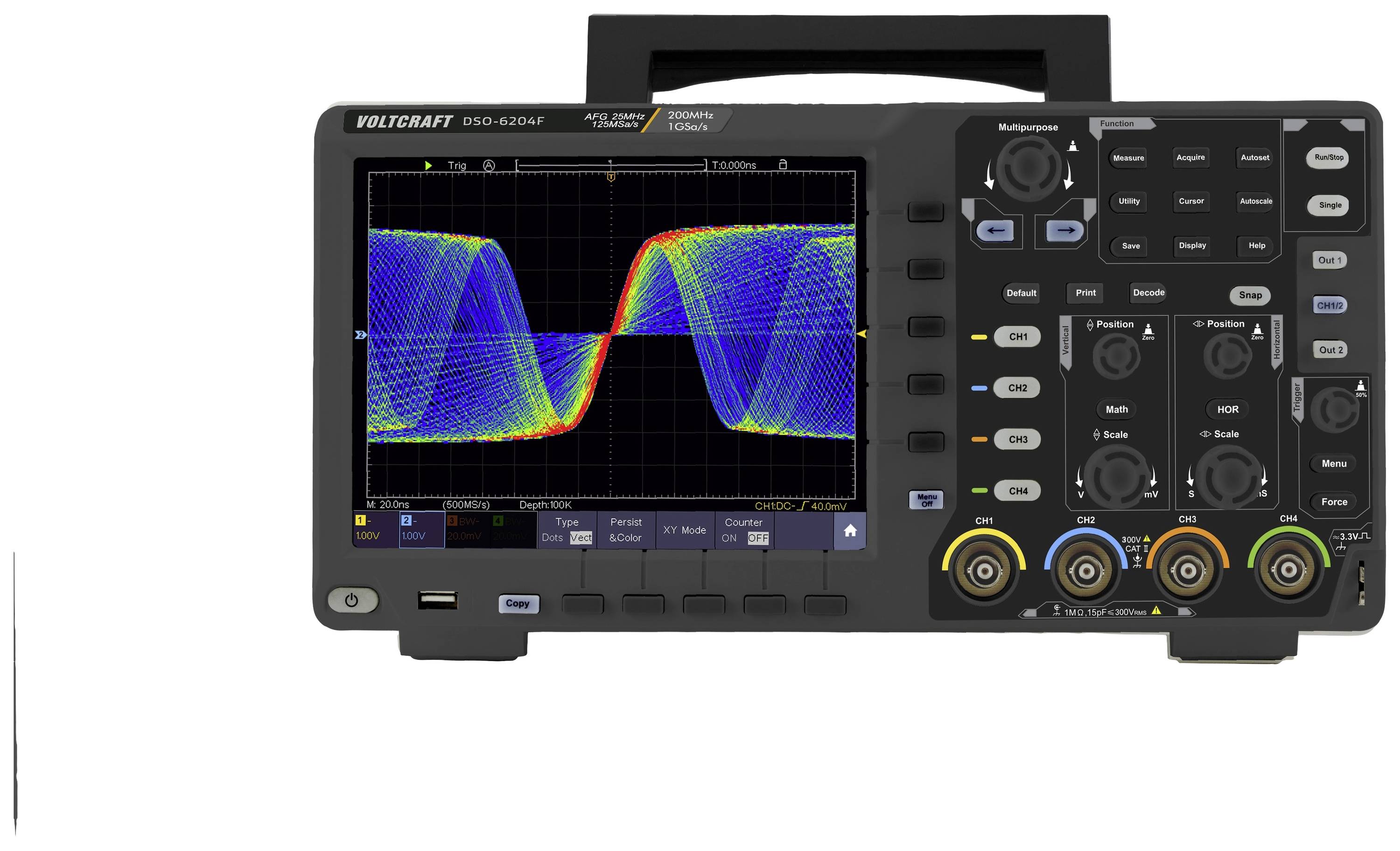

Színhőmérséklet megjelenítés
A változó frekvenciákkal az ismétlődő hullámformák a szivárvány színeiben jelennek meg.
Busz dekódolása
Az SPI, I²C, RS232 és CAN buszjelek dekódolhatók. A dekódolt értékek bináris, decimális, hex vagy ASCII-ben jeleníthetők meg, és eseménytáblákban frissíthetők. A dekódolt CAN buszjelek értékei színben jelennek meg. Ez megkönnyíti az adatok, az adat hosszúságú kód és a keretinformációk megkülönböztethetőségét. A CAN-busz-ellenőrző összegek is megváltoztatják a színt, ha hiba lép fel.
Adatok dokumentálása és további feldolgozása

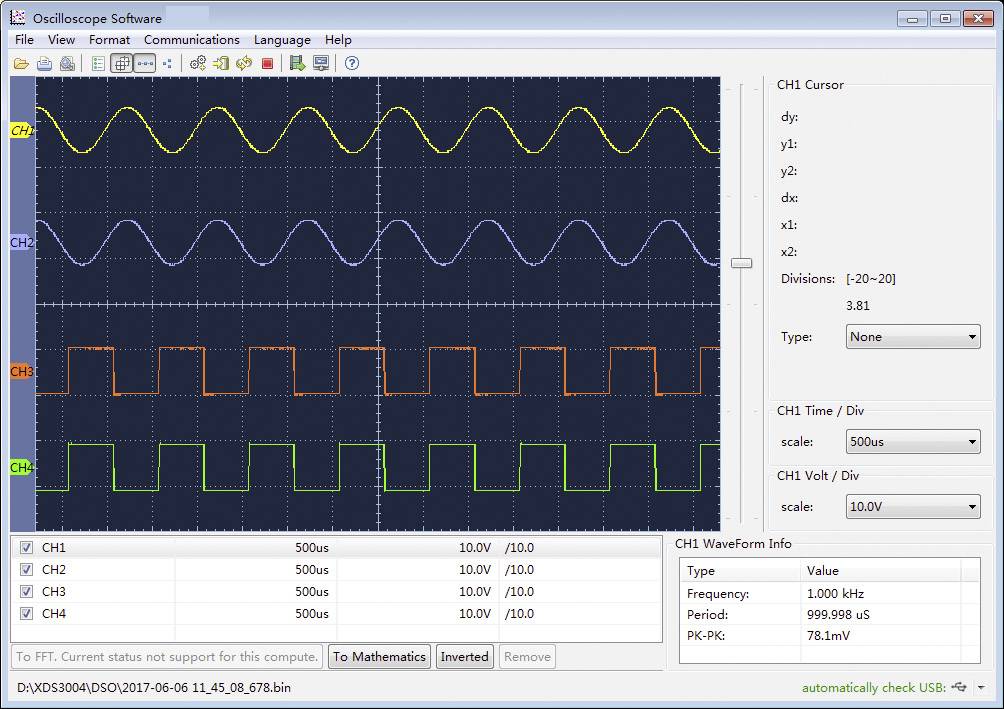

Az összes mérési eredmény és a képernyő tartalma USB vagy hálózaton keresztül továbbítható a számítógépre, és dokumentációs célokra tárolható. Az USB adathordozóra történő mentéskor a fájlnév könnyen beírható az érintőképernyőn.
Funkciógenerátor érintős kezeléssel
A 25 MHz-es funkciógenerátor az érintőpanelen vagy a hagyományos gombokon keresztül működtethető. A szinusz, téglalap, rámpa és impulzus hullámformák visszahívhatók. További 46 tetszőleges hullámforma, beleértve az exponenciális, szinusz funkciót, a lépcsőket és a zajt, előre meghatározott. A saját önkényes formáit el lehet menteni.
Klón funkció
Az oszcilloszkóp bemeneten lévő hullámformák klónozhatók a funkciógenerátorba. A klónozandó vágás kiválasztása kényelmesen történik az érintőképernyőn.
Elkészült az akkumulátor működéséhez
Az opcionálisan rendelkezésre álló Li-ion akkumulátorral az alkalmazások köre jelentősen bővül. Az opcionális akkumulátorral ellátott oszcilloszkóp intuitívan használható útközben is, és lehetővé teszi a 3 órás folyamatos használatát további tápegység nélkül. Az akkumulátor működtetése szintén hasznos lehet a laboratóriumban az energiapotenciál lekapcsolására.
Színhőmérséklet megjelenítés
A változó frekvenciákkal az ismétlődő hullámformák a szivárvány színeiben jelennek meg.
Busz dekódolása
Az SPI, I²C, RS232 és CAN buszjelek dekódolhatók. A dekódolt értékek bináris, decimális, hex vagy ASCII-ben jeleníthetők meg, és eseménytáblákban frissíthetők. A dekódolt CAN buszjelek értékei színben jelennek meg. Ez megkönnyíti az adatok, az adat hosszúságú kód és a keretinformációk megkülönböztethetőségét. A CAN-busz-ellenőrző összegek is megváltoztatják a színt, ha hiba lép fel.
Adatok dokumentálása és további feldolgozása
Az összes mérési eredmény és a képernyő tartalma USB vagy hálózaton keresztül továbbítható a számítógépre, és dokumentációs célokra tárolható. Az USB adathordozóra történő mentéskor a fájlnév könnyen beírható az érintőképernyőn.
Funkciógenerátor érintős kezeléssel
A 25 MHz-es funkciógenerátor az érintőpanelen vagy a hagyományos gombokon keresztül működtethető. A szinusz, téglalap, rámpa és impulzus hullámformák visszahívhatók. További 46 tetszőleges hullámforma, beleértve az exponenciális, szinusz funkciót, a lépcsőket és a zajt, előre meghatározott. A saját önkényes formáit el lehet menteni.
Klón funkció
Az oszcilloszkóp bemeneten lévő hullámformák klónozhatók a funkciógenerátorba. A klónozandó vágás kiválasztása kényelmesen történik az érintőképernyőn.
Elkészült az akkumulátor működéséhez
Az opcionálisan rendelkezésre álló Li-ion akkumulátorral az alkalmazások köre jelentősen bővül. Az opcionális akkumulátorral ellátott oszcilloszkóp intuitívan használható útközben is, és lehetővé teszi a 3 órás folyamatos használatát további tápegység nélkül. Az akkumulátor működtetése szintén hasznos lehet a laboratóriumban az energiapotenciál lekapcsolására.
Kivitel
- USB kimenet Pict Bridge kompatibilis
- DDS tetszőleges funkciógenerátor

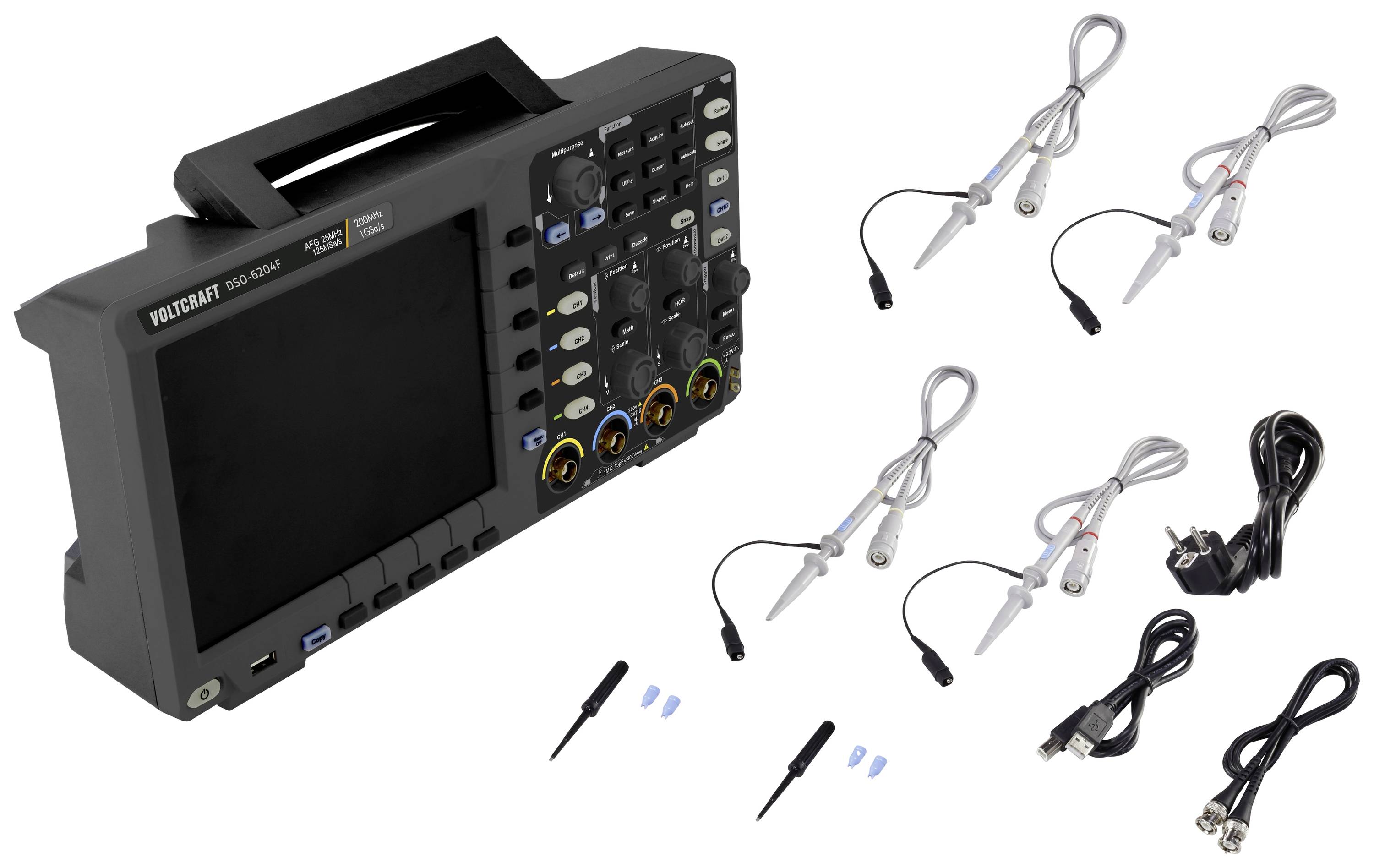

Szállítás tartalma
- Digitális tárolós oszcilloszkóp
- 4 db letapogató fej
- Szonda beállítása
- Hálózati adapter
- USB-kábel
- BNC kábel 1m
- Szoftver CD teljes angol használati útmutatóval
- Rövid használati útmutató.
