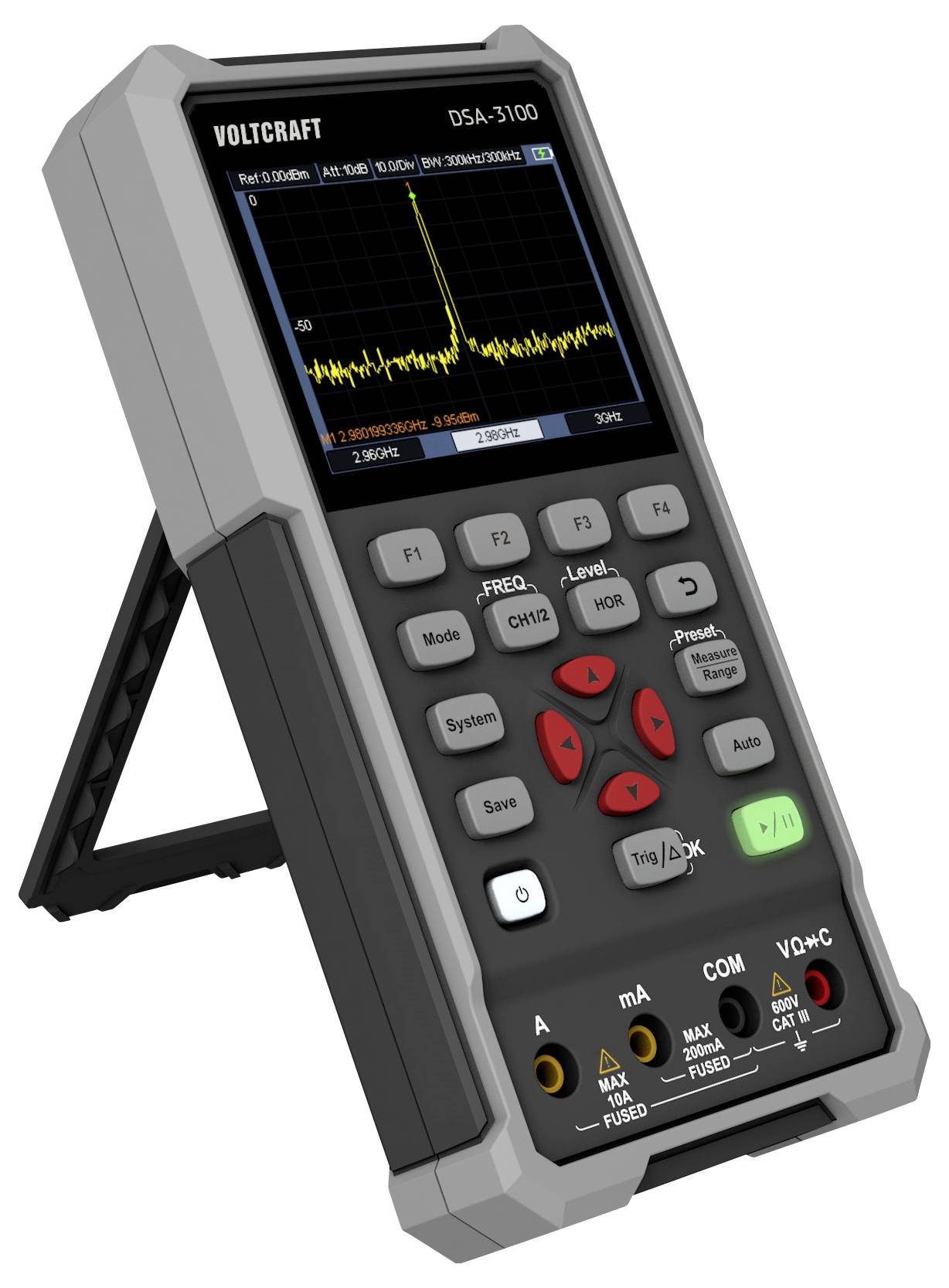

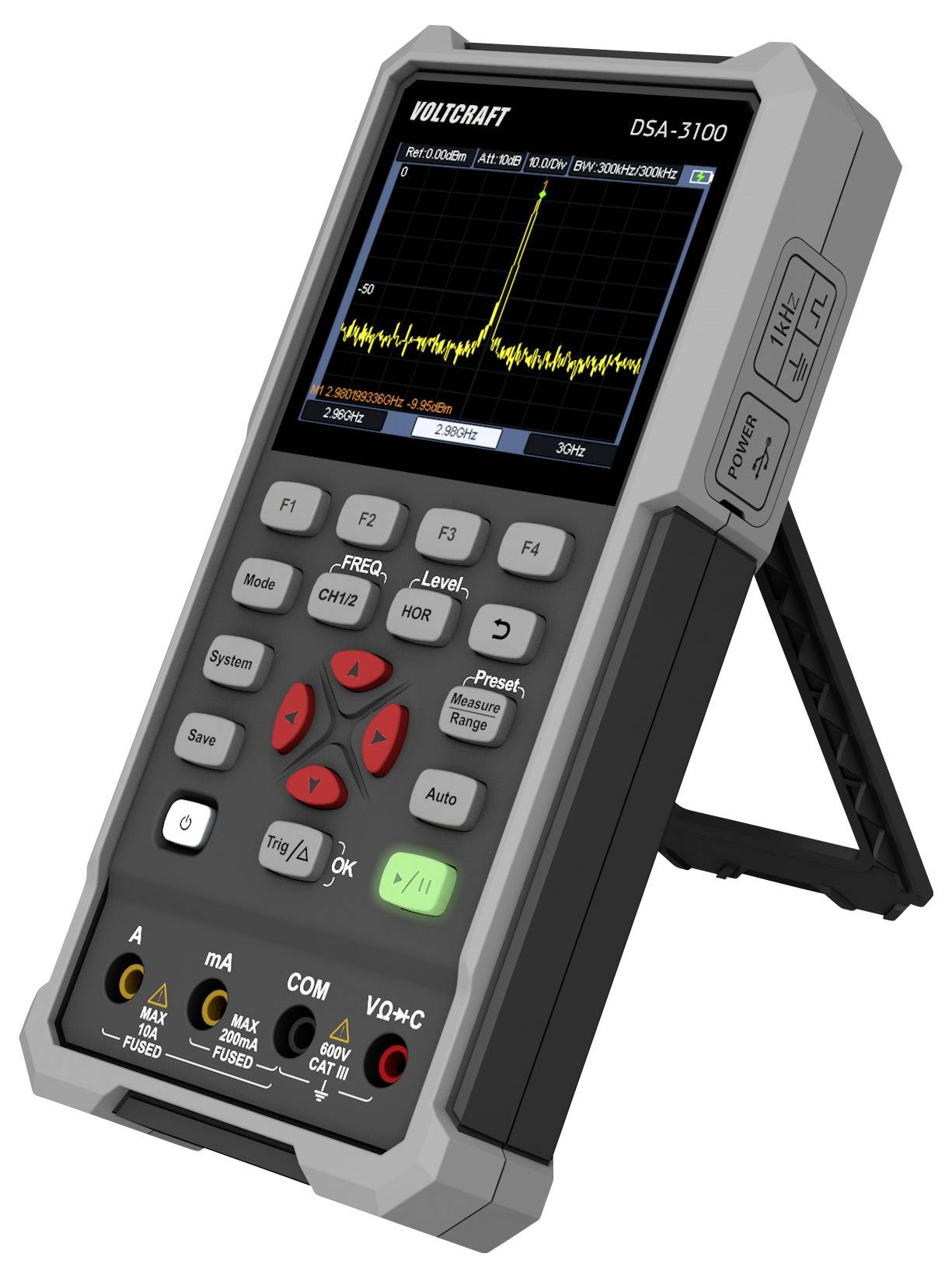

VOLTCRAFT DSA-3100 Kézi oszcilloszkóp 100 MHz 2 csatornás 500 Msa/s 8 kpts 8 bit Kézi készülék, Multiméter funkciók, Spe
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
86 db
Nagyobb mennyiségre van szüksége?
Szám
Összesen (264 559 Ft / Darab)
Ft
Főbb jellemzők
VOTCRAFT DSA-3100 digitális oszcilloszkóp 3 az 1-ben
- 3 az 1-ben oszcilloszkóp, multiméter és spektrumanalizátor
- 8,89 cm-es (3,5 hüvelykes) színes LCD kijelző (320 x 240 pixel)
- USB-C® csatlakozó
Műszaki adatok
- Oszcilloszkóp
- 100 MHz sávszélesség, 2 csatorna
- Max. 500 MSa/s mintavételi sebesség
- Max. 8K felvételi hossz
- 10000 wfms/s frissítési frekvencia
- USB-C® csatlakozó, támogatja a külső akkumulátorokat, a PC-szoftver csatlakozását és az önkalibrációs funkciót
- Multiméter
- II. kategória 1000 V
- 20000 digit
- Automatikus tartományvezérlés
- True RMS
- Mérési funkciók - feszültség, áram, ellenállás, diódateszt, be-/kikapcsolási teszt, folytonosságvizsgálat
- Adattartás funkció
- Relatív mérési függvény
- Spektrális analizátor:
- Frekvenciatartomány: 9 kHz - 3 GHz
- Frekvenciafelbontás: 100 Hz
- Max. DC bemeneti feszültség: 50 VDC
- + DANL: (Bemeneti csillapítás 0 dB, PA KI, 100 kHz felbontási sávszélesség, normalizálás 1 Hz-re, 20°C - 30°C)
- 10 MHz-től 2 GHz-ig -130 dBm (tipikus), <-120 dBm
- 2 GHz-től 3 GHz-ig -125 dBm (tipikus), <-115 dBm
- Termék típus
Kézi oszcilloszkóp
- Sávszélesség
100 MHz
- Mintavételezési ráta/csatorna
500 Msa/s
- Felbontás
8 bit
- Képernyőméret
8.89 cm
- Oszcilloszkóp jellemzők
Kézi készülék
Multiméter funkciók
Spektrum analizátor
- Analóg bemenetek száma (max.)
2
Gyári standard (tanúsítvány nélkül)
- Mérési kategória
CAT II
- Függőleges eltérítés
10 mV/osztás～10 V/osztás
- Bemeneti impedancia
1 MΩ±2%, parallel zu 16 pF±10 pF
- Bemeneti kapcsolás
Váltóáram, földelés
- Bemeneti feszültség
Max. 400 V (DC + AC, csomag - csomag)
- Tápellátás
DC 5 V, 2 A
- Méret
(H x Sz x Ma) 198 x 38 x 96 mm
- Súly
0.6 kg
- Szélesség
38 mm
- Magasság
96 mm
- Hossz
198 mm
- Csatlakozók
1 x USB 2.0 Device
- Memóriamélység/csatorna
8 kpts
- Gyártói szám
DSA-3100
- Műanyagmentes csomagolás
Műanyagmentes csomagolás
Dokumentumok és letöltések
Adatlap
Adatlap 3393783 VOLTCRAFT DSA-3100 Kézi oszcilloszkóp 100 MHz 2 csatornás 500 Msa/s 8 kpts 8 bit Kézi készülék, Multiméter funkciók, Spe
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3393783 VOLTCRAFT DSA-3100 Kézi oszcilloszkóp 100 MHz 2 csatornás 500 Msa/s 8 kpts 8 bit Kézi készülék, Multiméter funkciók, Spe
Garanciális feltételek
Garanciális feltételek 3393783 VOLTCRAFT DSA-3100 Kézi oszcilloszkóp 100 MHz 2 csatornás 500 Msa/s 8 kpts 8 bit Kézi készülék, Multiméter funkciók, Spe
Letöltés
Letöltés 3393783 VOLTCRAFT DSA-3100 Kézi oszcilloszkóp 100 MHz 2 csatornás 500 Msa/s 8 kpts 8 bit Kézi készülék, Multiméter funkciók, Spe
Leírás

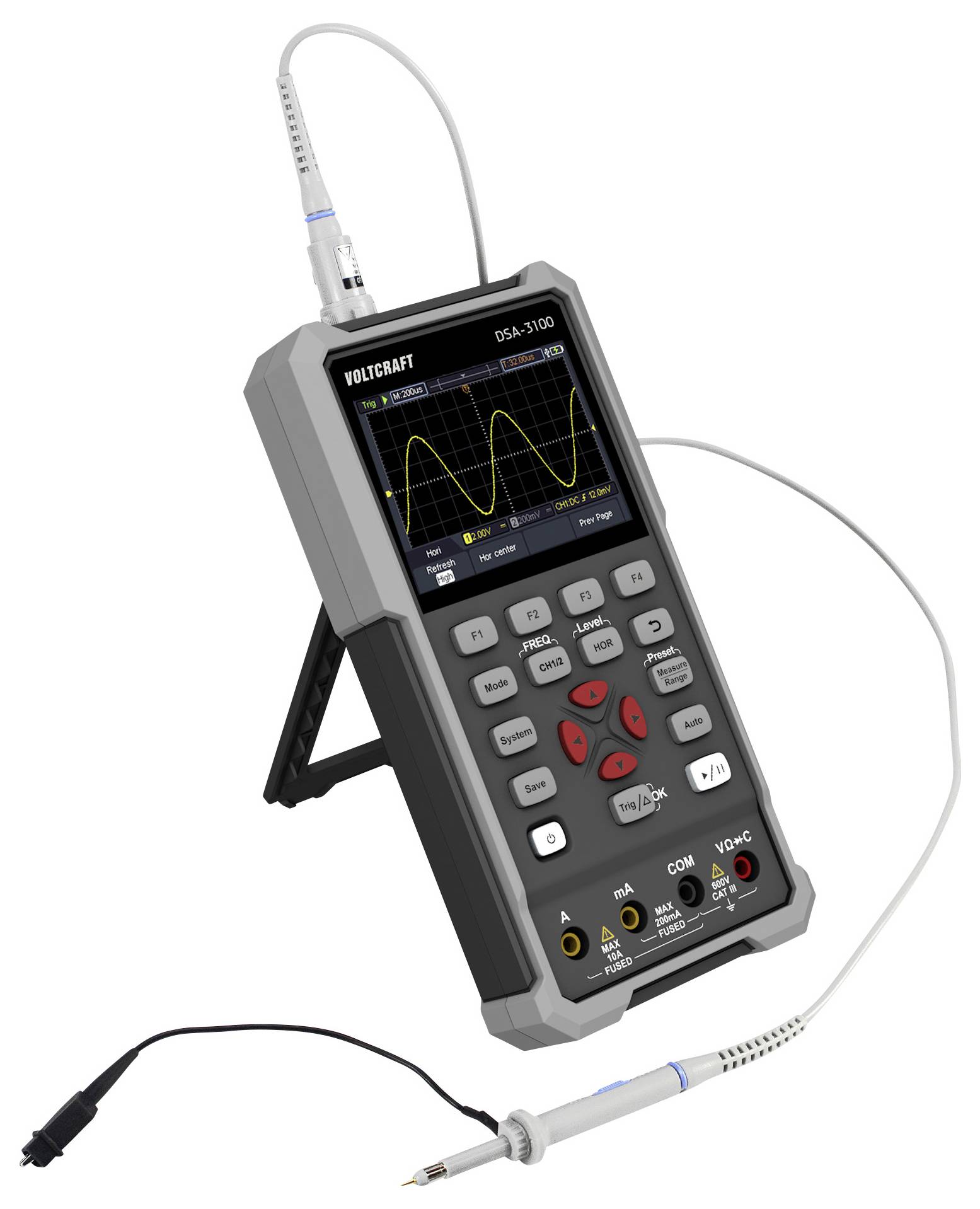

Digitális oszcilloszkóp háromfunkciós funkcióval

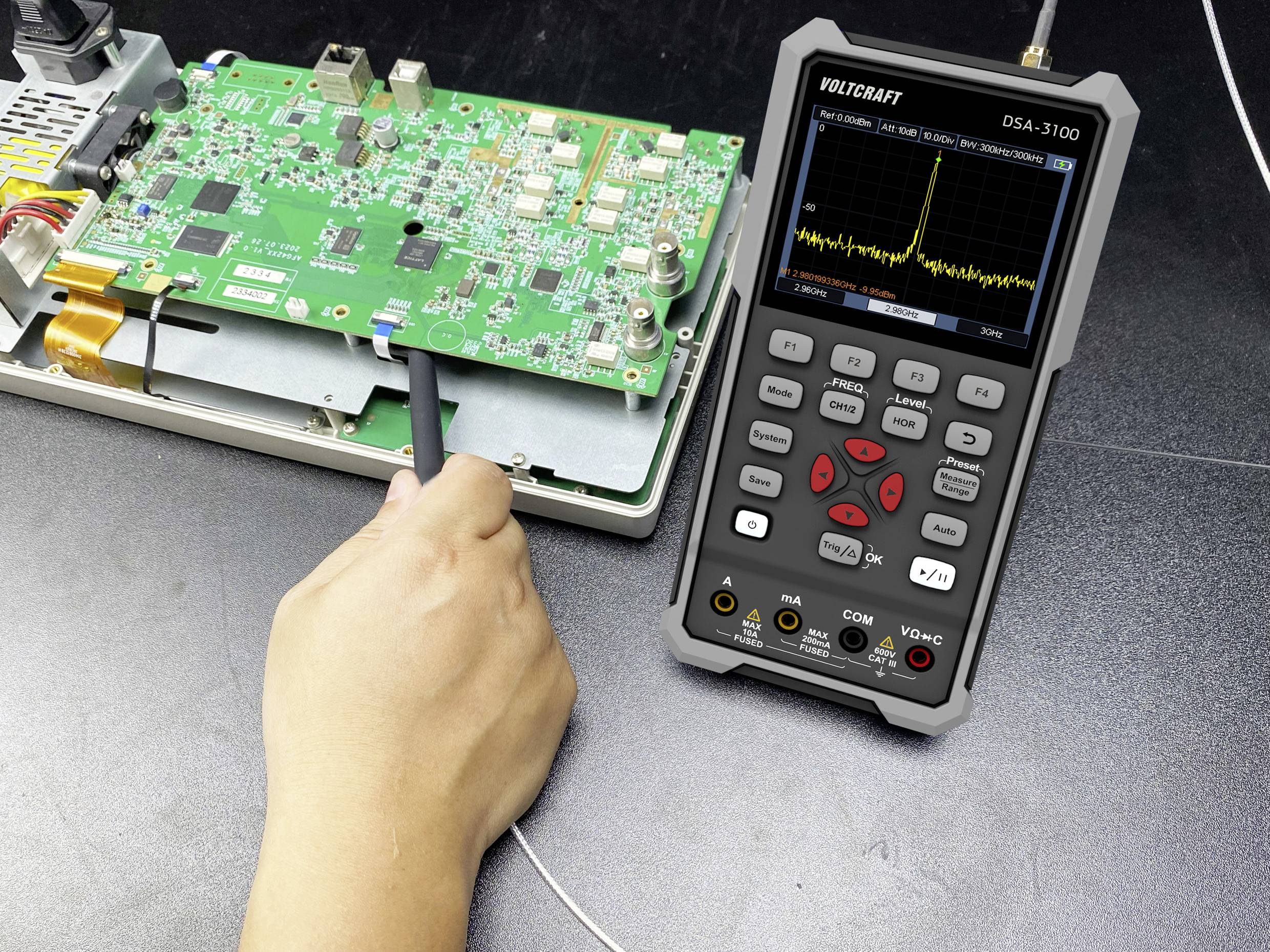

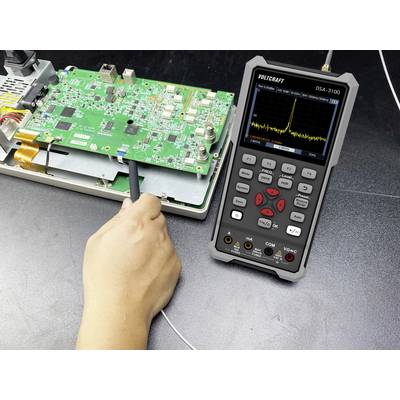

A Voltcraft DSA-3100 digitális oszcilloszkóp ideális mobil használatra: praktikus és robusztus, csúszásgátló élvédelemmel, így ideális társ a legkülönfélébb igények kielégítéséhez. A csúszásmentes gombok megkönnyítik a kezelést, a tiszta, 8,89 cm-es (3,5 hüvelykes) színes LCD kijelző pedig megkönnyíti a helyszíni értékelést.

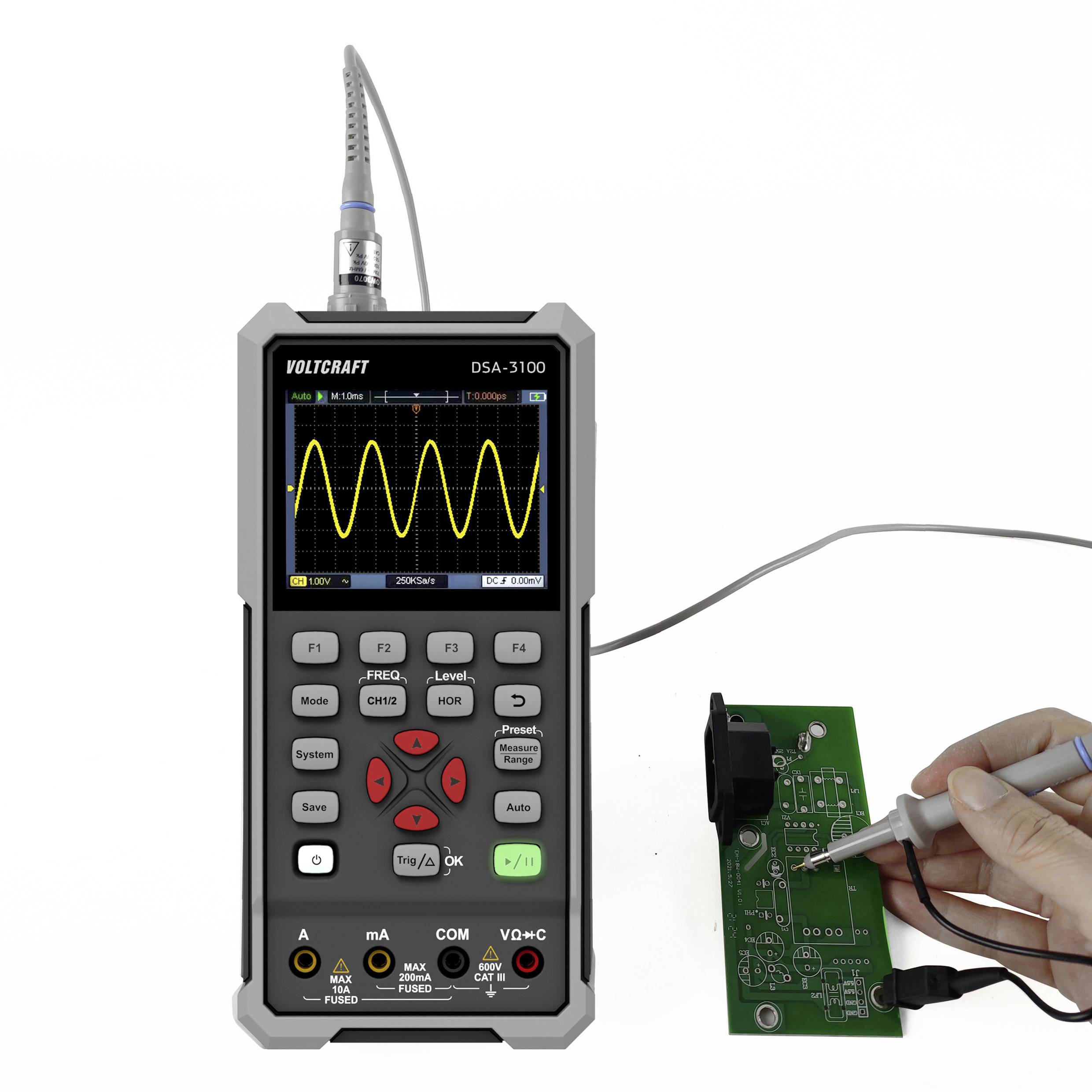

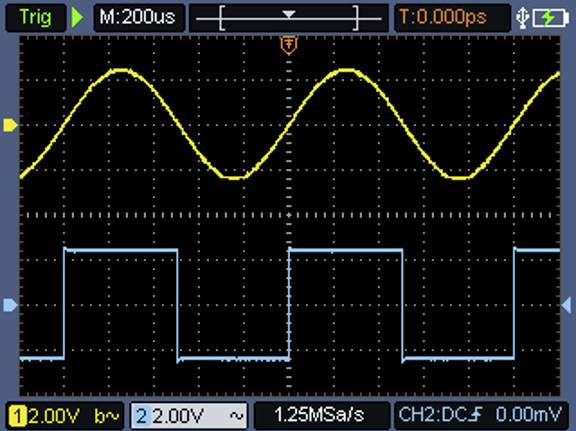

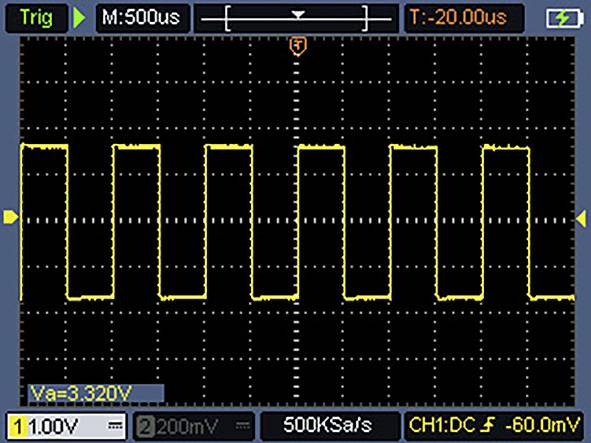

1. funkció: Oszcilloszkóp
A DSA-3100 két csatornát kínál 100 MHz sávszélességgel, 500 MS/s maximális mintavételi sebességgel és 8K felvételi hosszúsággal. A frissítési frekvencia 10000 wfms/s. Az integrált USB-C® interfész támogatja a külső akkumulátorokat, valamint a PC-szoftveres csatlakozást és az önkalibrációs funkciókat.

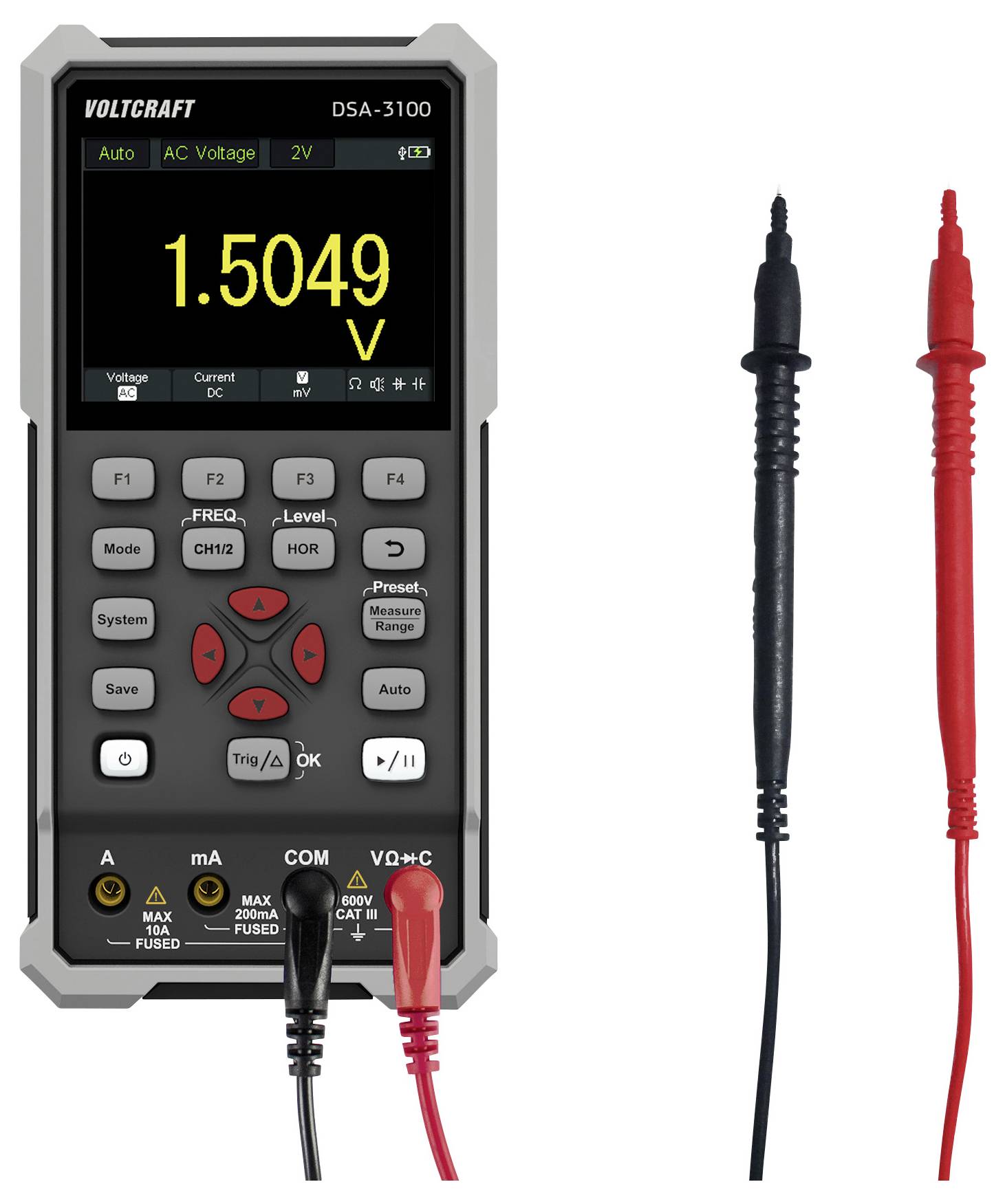

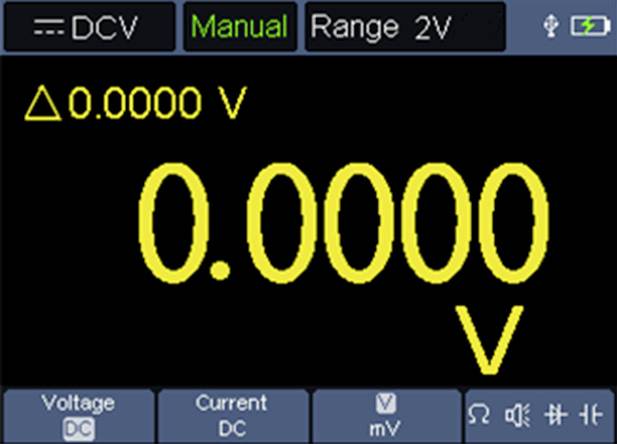

2. funkció: Multiméter
A multiméter CATII 1000 V mérési kategóriában használható folytonosságvizsgálatokhoz, feszültség-, áram-, ellenállás- és diódafunkció-méréshez, valamint be- és kikapcsolásvizsgálatokhoz. Relatív mérések is lehetségesek. A Hold és az Auto funkciók leegyszerűsítik a munkafolyamatokat, a TRMS pedig megbízható mérési értékeket biztosít. A kijelző 20 000 számlálót mutat.

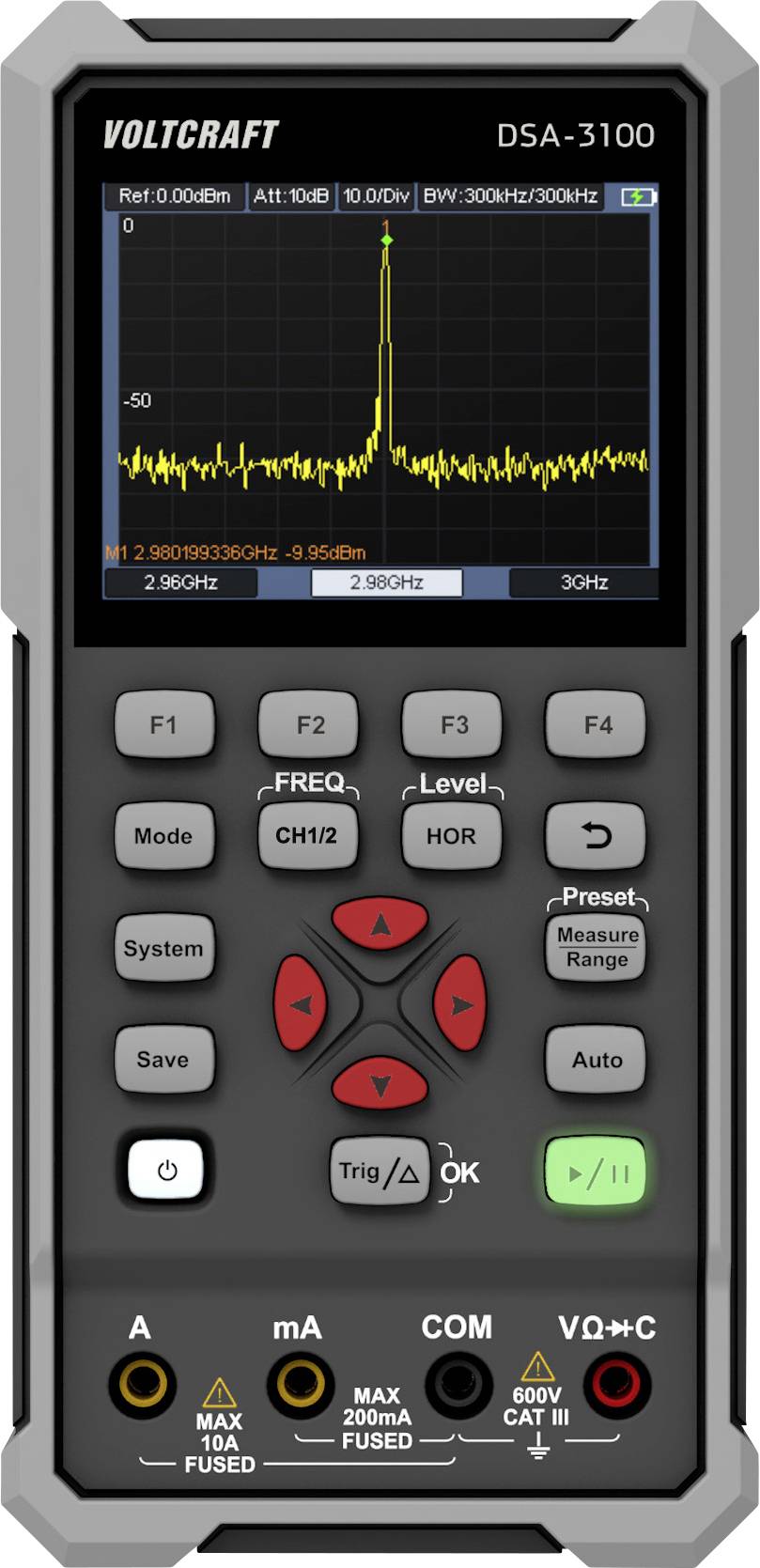

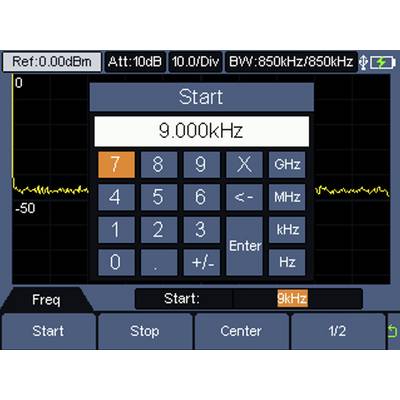

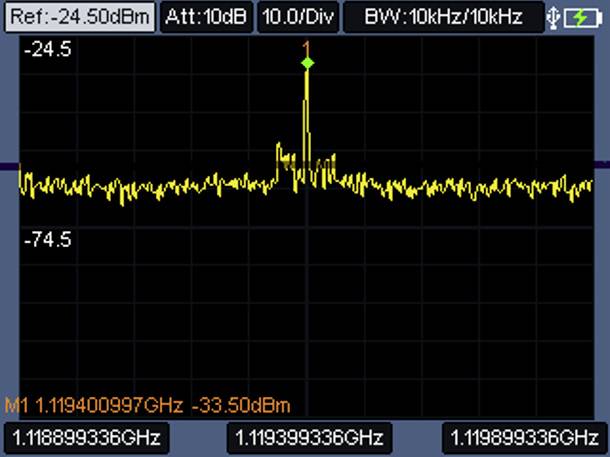

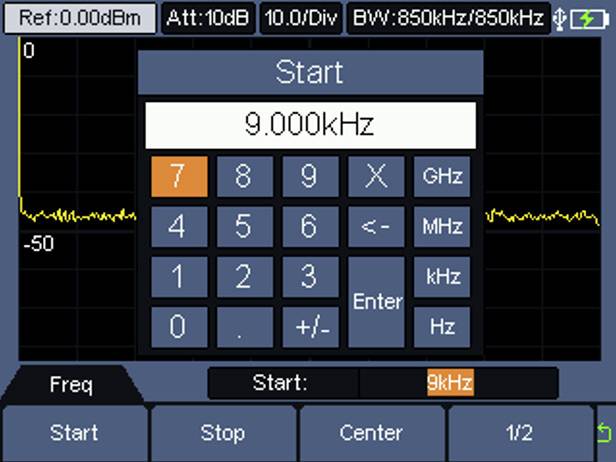

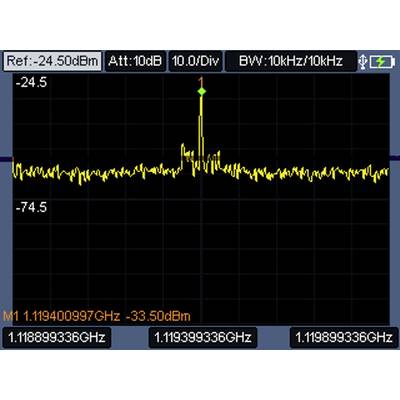

3. funkció: Spektrális analizátor
A Voltcraft DSA-3100 spektrumanalizátora 9–3 GHz frekvenciatartományban működik, 100 Hz frekvenciafelbontással. A maximális egyenáramú bemeneti feszültség 50 VDC. Az átlagos zajszint, amely a spektrumanalizátor érzékenységét jelzi, a kijelzett átlagos zajszint (DANL) - a Voltcraft DSA-3100 esetében 10 MHz-től 2 GHz-ig -130 dBm (tipikus), <-120 dBm és 2 GHz-től 3 GHz-ig -125 dBm (tipikus), <-115 dBm.
Gazdag tartozék készlet
A digitális oszcilloszkóp mellett a szállítási csomag tartalmaz egy USB-kábelt, két mérőcsúcsot, a mérőcsúcs-állítót, egy pár multiméter mérőzsinórt (piros és fekete színben), egy szoftvert és használati utasítást tartalmazó CD-t, valamint egy praktikus hordtáskát. Ezenkívül egy gyors üzembe helyezési útmutató és egy biztonsági adatlap is tartozik hozzá.
Ez a szöveg gépi fordítással készült.
Kivitel
- Oszcilloszkóp
- 100 MHz sávszélesség, 2 csatorna
- Max. 500 MSa/s mintavételi sebesség
- Max. 8K felvételi hossz
- 10000 wfms/s frissítési frekvencia
- USB-C® csatlakozó, támogatja a külső akkumulátorokat, a PC-szoftver csatlakozását és az önkalibrációs funkciót
- Multiméter
- II. kategória 1000 V
- 20000 digit
- Automatikus tartományvezérlés
- True RMS
- Mérési funkciók - feszültség, áram, ellenállás, diódateszt, be-/kikapcsolási teszt, folytonosságvizsgálat
- Adattartás funkció
- Relatív mérési függvény
- Spektrális analizátor:
- Frekvenciatartomány: 9 kHz - 3 GHz
- Frekvenciafelbontás: 100 Hz
- Max. DC bemeneti feszültség: 50 VDC
- + DANL: (Bemeneti csillapítás 0 dB, PA KI, 100 kHz felbontási sávszélesség, normalizálás 1 Hz-re, 20°C - 30°C)
- 10 MHz-től 2 GHz-ig -130 dBm (tipikus), <-120 dBm
- 2 GHz-től 3 GHz-ig -125 dBm (tipikus), <-115 dBm

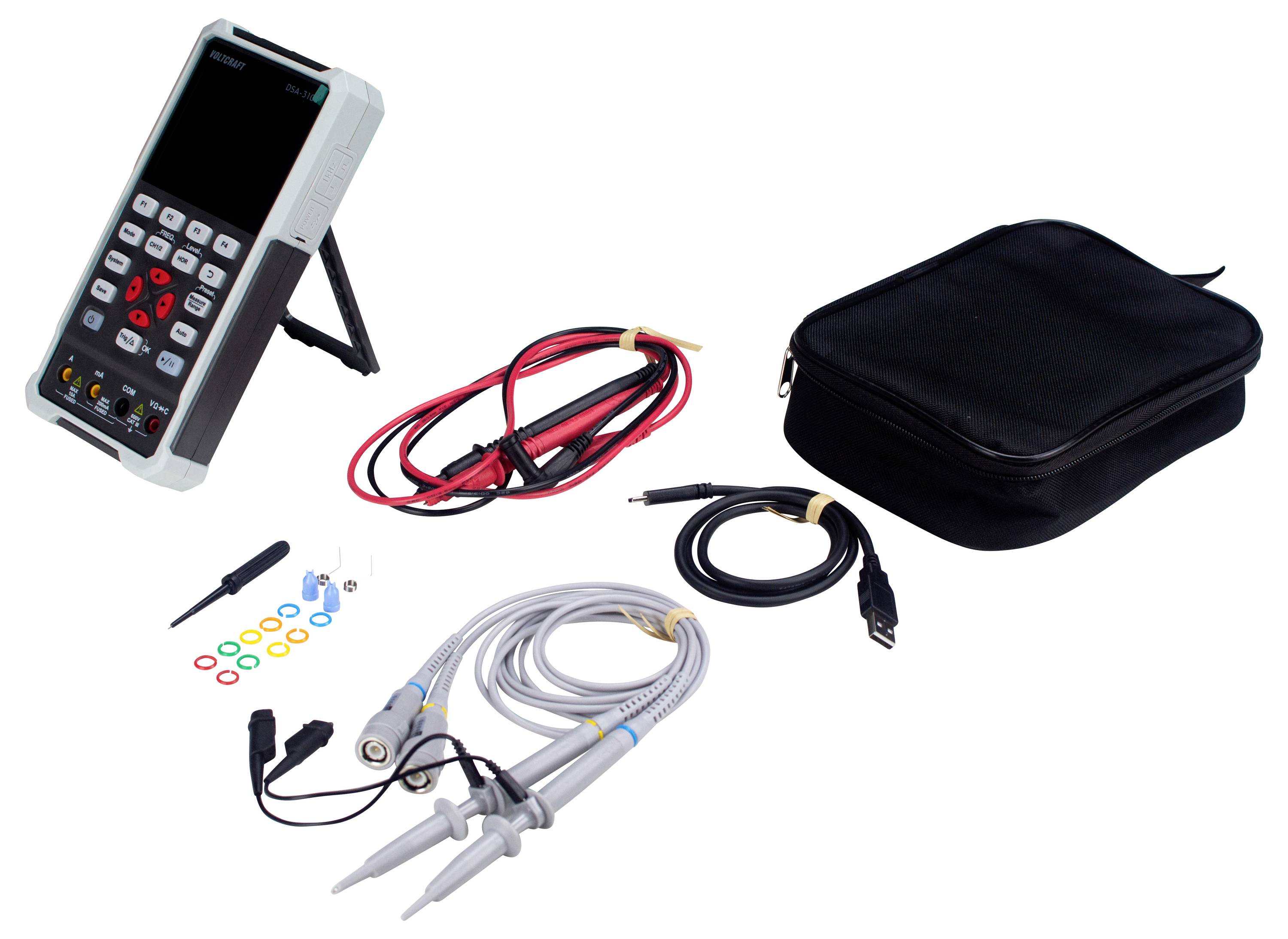

Szállítás tartalma
- Készülék
- USB kábel
- 2x tesztszonda
- Mérőszonda beállítása
- 1x multiméter mérőzsinór pár (piros és fekete)
- CD (szoftver + kézikönyv)
- Hordtáska
- Nyomtatott gyors üzembe helyezési útmutató
- Nyomtatott biztonsági adatlap
